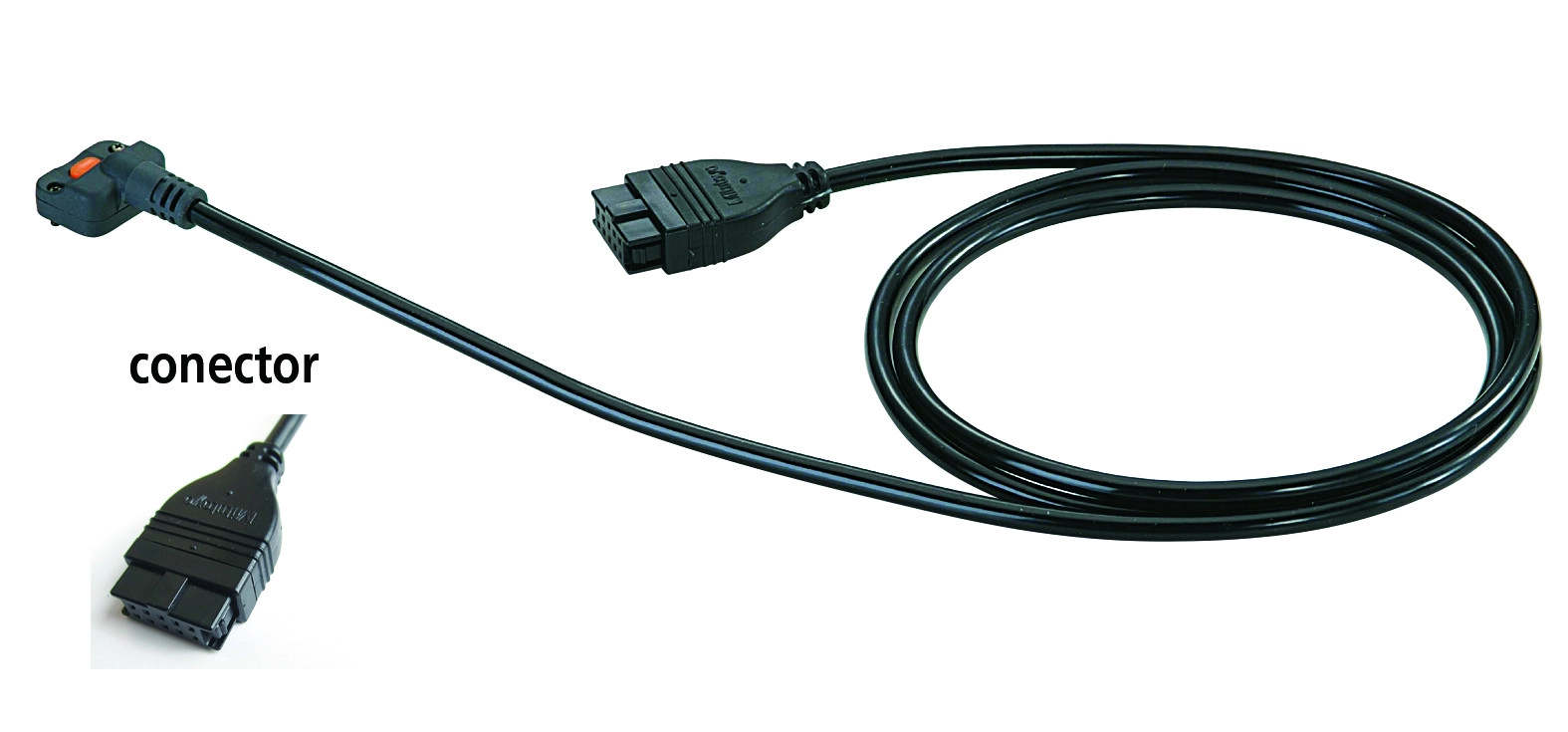

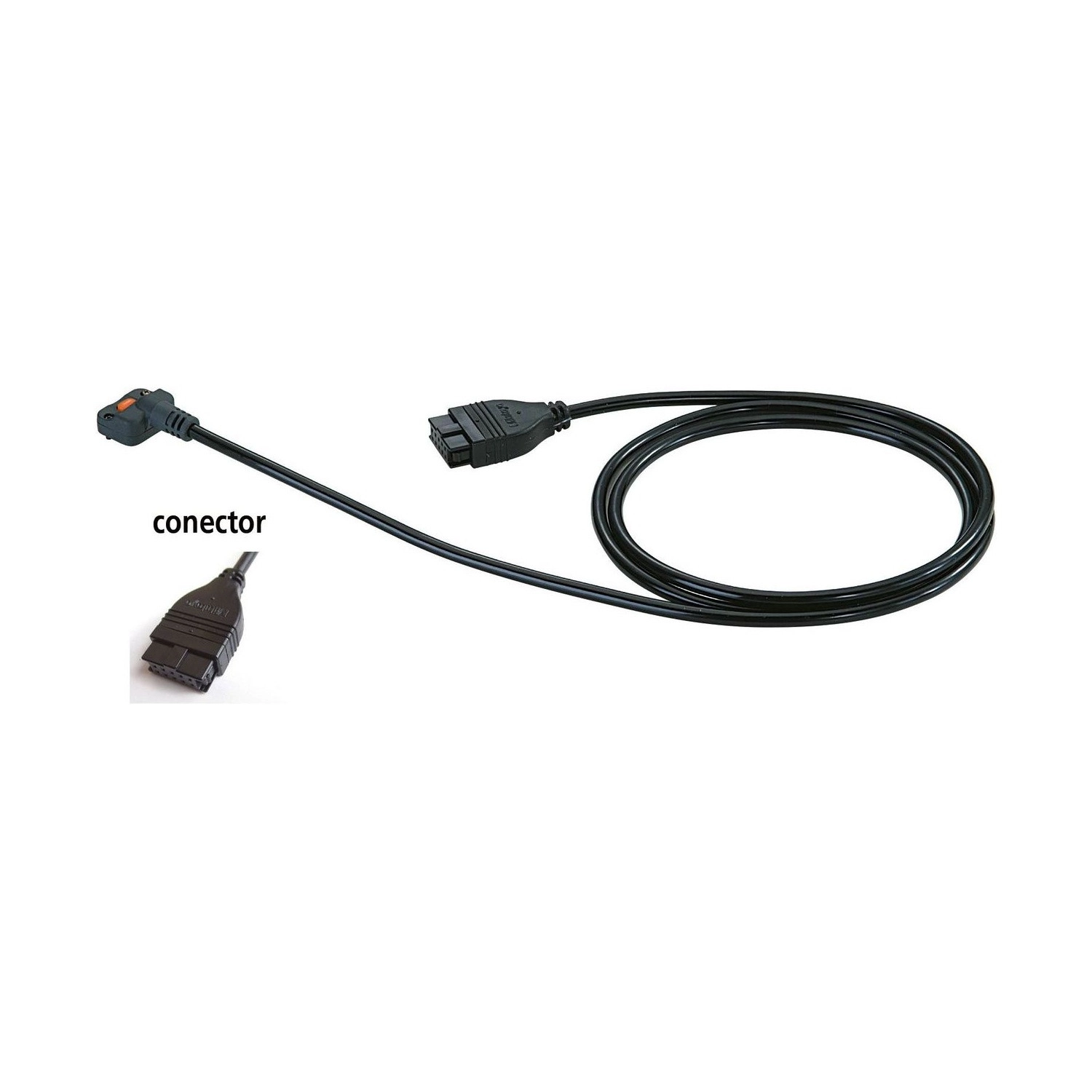

Con 2 m, el 965014 lleva la lectura de un instrumento Digimatic con conector tipo D (plano de 10 pines) hasta el aparato de entrada Digimatic: IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F o contador EC. El lado del aparato es siempre el conector tipo D, igual en todos los cables de esta familia.

En el catálogo, el conector tipo D aparece en indicadores Digimatic ID-H y ID-F, medidor de altura QMH-AX/BX, Mu-Checker digital, micrómetro láser LSM-9506, contadores EB y EC-101D, rugosímetros SJ-210/310/410 y durómetros HM-210/220, HV-110/120, HR-530 y HR-600. Conectado al IT-020U, el tipo D no sirve para EF/EH ni VL-B/S-B (nota 2), ni para el SJ-210 y el EB (nota 4); entre los aparatos de esta familia, las notas de la pág. 09-24 citan solo el IT-020U.

El conector no tiene botón: la lectura sale por el botón de datos del instrumento o la pide el aparato. La versión de 1 m del mismo conector es el 936937.

Resumen técnico
  • Conector tipo D · plano de 10 pines
  • Cable de 2 m · tipo D en el otro extremo
  • Indicadores, rugosímetros y durómetros
  • Versión de 1 m: 936937

Aspectos destacados del producto

Lo que distingue al 965014 entre los cables de conexión Digimatic.

Plano de 10 pines

Salida tipo D del instrumento.

2 m

Versión de 1 m: 936937.

IT-020U y MUX-10F

También IT-007R, DP-1VA y EC.

Tipo D en el otro extremo

Plano de 10 pines.

Indicadores, rugosímetros y durómetros

Según el catálogo, pág. 09-23.

Sin botón DATA

Envío por el instrumento o el aparato.

Características principales

Lo que significa en la práctica cada dato del 965014.

  • Tipo D Conector

    Cada instrumento Digimatic tiene un formato de salida, y el cable debe ser del mismo tipo; aquí, plano de 10 pines. Además, sin botón en el conector, la lectura sale por el botón del instrumento o la pide el aparato (pág. 09-23).

  • Tipo D, plano de 10 pines Otro extremo

    Todos los cables de esta familia terminan en el tipo D del lado del aparato; de un cable a otro, cambia solo el conector del instrumento (pág. 09-23).

  • 2 m Largo

    Con 2 m, alcanza el aparato cuando queda más lejos del instrumento, como en un panel o en un carro de medición. El mismo conector en 1 m es el 936937 (pág. 09-23).

  • Para el puerto USB IT-020U

    Convierte la lectura en señal de teclado USB y tiene un botón DATA grande y entrada para pedal; con el USB-ITPAK, pasa a trabajar como puerto COM virtual (pág. 09-6).

  • Hasta 4 instrumentos MUX-10F

    Convierte la salida Digimatic de hasta 4 instrumentos en RS-232C para la computadora o el PLC; cuando el instrumento no tiene botón, la lectura se pide con la tecla del propio MUX-10F (pág. 09-21).

  • Restricciones con el IT-020U Atención

    Con el IT-020U, el catálogo excluye los contadores EF/EH y el VL-B/S-B (nota 2) y el SJ-210 y el EB (nota 4) (pág. 09-24).

¿Qué problemas resuelve este producto?

Situaciones en las que el 965014 es la elección correcta.

Desafío Aparato fuera del banco

El panel o el carro de medición quedan lejos del instrumento.

Solución

Con 2 m, el 965014 alcanza; para el aparato al lado, está el 936937, de 1 m.

Desafío Dureza impresa en el puesto

Copiar la dureza del visor al informe genera errores.

Solución

Con el 965014 en el DP-1VA LOGGER, la lectura del HM-210/220, del HV o del HR sale impresa, con estadística.

Desafío Varios instrumentos en un puesto

Conectar un instrumento por vez a la computadora lleva tiempo.

Solución

El MUX-10F recibe hasta 4 instrumentos por cables como el 965014 y envía todo por RS-232C.

Desafío Error de digitación

Leer el visor y escribir el número da margen a cambiar un dígito.

Solución

Por el 965014, el valor sale del instrumento y llega al aparato tal como se midió.

Información Técnica

Especificaciones, detalles de construcción, variantes de la serie y qué viene en la caja.

Especificaciones

  • Modelo: Cable de conexión Digimatic tipo D
  • Marca: Mitutoyo
  • Tipo: (D) Modelo rectangular de 10 pines
  • Notas y observaciones: Sin botón DATA en el conector. Con el IT-020U, no sirve para EF/EH, Litematic VL-B/S-B, SJ-210 y EB.

Detalles técnicos

Conector del instrumento
Tipo D, plano de 10 pines
Otro extremo
Tipo D (plano de 10 pines)
Largo
2 m
Otro largo
936937 (1 m)
Botón DATA en el conector
No

Transmisión de datos

El 965014 es la conexión con cable entre el instrumento y el aparato que recibe el dato.

Entrada del instrumento
Conector tipo D, plano de 10 pines
Salida al aparato
Conector tipo D (plano de 10 pines)
Aparatos
IT-020U 264-020 (USB), IT-007R 264-007 (RS-232C), DP-1VA LOGGER 264-505A, MUX-10F 264-002A y contador EC
Directo al USB, sin aparato
USB-ITN-D 06AFM380D
Inalámbrico
U-WAVE-T con el cable 02AZD790D
Con el IT-020U
No sirve para EF/EH, VL-B/S-B, SJ-210 y EB (notas 2 y 4)

Variantes de la serie

Cables de conexión Digimatic en la tienda

Código Tipo Largo Instrumentos
05CZA624 Tipo A 1 m Calibres 500-712, 500-776, 550 a 552 y 573-601; profundidad 571-251; escalas 572-600/601
05CZA625 Tipo A 2 m Calibres 500-712, 500-776, 550 a 552 y 573-601; profundidad 571-251; escalas 572-600/601
05CZA662 Tipo B 1 m Micrómetros 293-140-30, 293-230-30, 293-666-20 y otros; Holtest 468; cabezales 350; profundidad 329
05CZA663 Tipo B 2 m Micrómetros 293-140-30, 293-230-30, 293-666-20 y otros; Holtest 468; cabezales 350; profundidad 329
959149 Tipo C 1 m Calibres 500-150, 500-500, 500-443 y 573; profundidad 571-201; cabezales 164; escalas 572-203/300
959150 Tipo C 2 m Calibres 500-150, 500-500, 500-443 y 573; profundidad 571-201; cabezales 164; escalas 572-203/300
936937 Tipo D 1 m Indicadores ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durómetros HM-210/220, HV y HR
965014 (este) Tipo D 2 m Indicadores ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durómetros HM-210/220, HV y HR
937387 Tipo E 1 m Durómetros HM-102, HM-103, HM-320, HM-430 y HM-411
965013 Tipo E 2 m Durómetros HM-102, HM-103, HM-320, HM-430 y HM-411
905338 Tipo F 1 m Indicadores ID-CX, ID-C112, ID-U, ID-SS y ID-SX; HDM/HD/HDS; Borematic 568; interiores 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
905409 Tipo F 2 m Indicadores ID-CX, ID-C112, ID-U, ID-SS y ID-SX; HDM/HD/HDS; Borematic 568; interiores 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
21EAA194 Tipo G 1 m Indicadores ID-N y ID-B
21EAA190 Tipo G 2 m Indicadores ID-N y ID-B

Artículos incluidos

  • Cable de conexión Digimatic tipo D, 2 m, 965014

Preguntas y Respuestas

¿A qué aparatos se conecta el cable Digimatic 965014?

En cualquier aparato con entrada Digimatic tipo D: el convertidor USB IT-020U, el convertidor RS-232C IT-007R, la miniimpresora DP-1VA LOGGER, el multiplexor MUX-10F o el contador EC.

¿El 965014 se conecta directo a la computadora?

No: va a un aparato con entrada tipo D. Para llegar al USB, use el IT-020U con este cable, o el USB-ITN-D 06AFM380D, que ya tiene el cable integrado. Con el USB-ITN-D, el ID-F, el Mu-Checker, el EB y el EC-101D requieren también el USB-ITPAK (nota 1).

¿Cuál es la diferencia entre el 965014 y el 936937?

El largo, 2 m en el 965014 y 1 m en el 936937. El conector del instrumento y el lado del aparato son los mismos.

¿El 965014 sirve con el IT-020U para cualquier instrumento con conector D?

No todos: las notas 2 y 4 sacan del IT-020U los contadores EF/EH y VL-B/S-B, el rugosímetro SJ-210 y el contador EB (pág. 09-24).

¿Existe versión inalámbrica para el instrumento del 965014?

Sí: el transmisor U-WAVE-T (02AZD730H o 02AZD880H) con el cable 02AZD790D, o el 02AZE140D con entrada para pedal, y el receptor U-WAVE-R 02AZD810E en la computadora. El U-WAVE-T no sirve para el EF/EH, el VL-B/S-B ni el SJ-500/SV-2100.

¿Cómo recibe la lectura el aparato, si el conector del 965014 no tiene botón?

Quien dispara es el botón de datos del instrumento; si no lo tiene, la tecla del MUX-10F o un comando de la computadora en el IT-007R piden la lectura (págs. 09-6 y 09-21).
