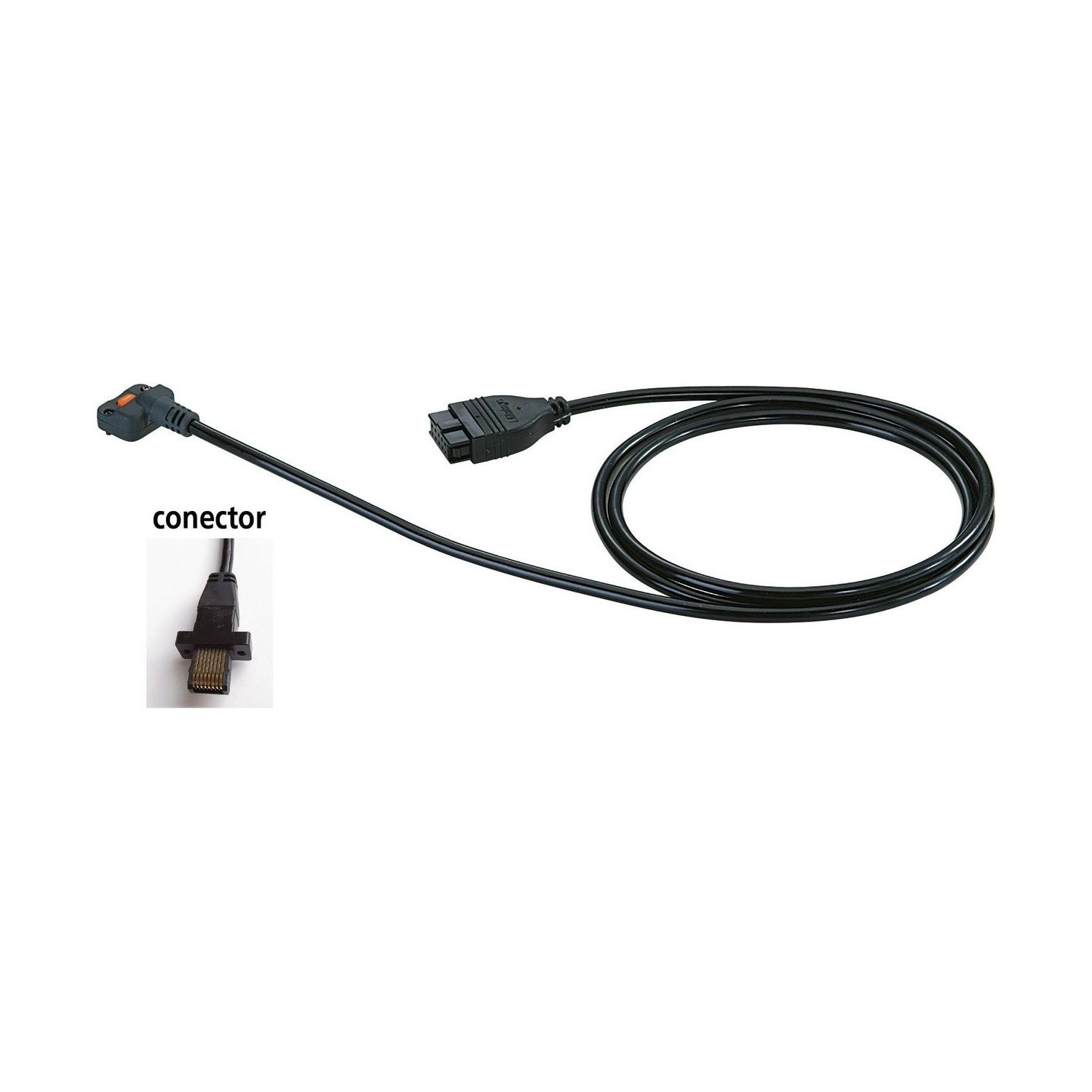

Cable de comunicación recto resistente al agua Modelo DATA-1m - 21EAA194

Cable de comunicación recto resistente al agua Modelo DATA-1m - 21EAA194 - Mitutoyo

Name: Cable de comunicación recto resistente al agua Modelo DATA-1m - 21EAA194
Brand: Mitutoyo
SKU: 21EAA194

SKU: 21EAA194

Cantidad

Sobre el producto

El Cable de Conexión Digimatic Tipo G Mitutoyo 21EAA194, de 1 m, conecta un instrumento Digimatic con conector tipo G (plano recto resistente al agua) a un colector o procesador de datos: IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F o contador EC. En el otro extremo, el conector es siempre el tipo D (plano de 10 pines).

Según la tabla de compatibilidad del catálogo 2025, el conector tipo G sirve para indicadores Digimatic ID-N y ID-B.

El conector tipo G no tiene botón de datos. La versión de 2 m del mismo conector es el 21EAA190.

Conector tipo G · plano recto resistente al agua
Cable de 1 m · tipo D en el otro extremo
Indicadores ID-N y ID-B
Versión de 2 m: 21EAA190

Diferenciales

Aspectos destacados del producto

Lo que distingue al 21EAA194 entre los cables de conexión Digimatic.

Plano recto resistente al agua.

Largo del cable.

Plano de 10 pines.

Indicados en el catálogo 2025.

Envío por el instrumento o el colector.

También IT-020U, IT-007R y EC.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 21EAA194.

Tipo G Conector

Plano recto resistente al agua.
Tipo D Otro extremo

Plano de 10 pines.
1 m Largo

Otra versión: 21EAA190.
No Botón DATA

No lo hay en el conector.
Colectores Digimatic Se conecta a

IT-020U, IT-007R, DP-1VA, MUX-10F, EC.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 21EAA194 es la elección correcta.

Desafío Anotar la lectura a mano

Transcribir valores retrasa el control y genera errores.

Solución

El 21EAA194 lleva la medición del instrumento al colector o procesador Digimatic.

Desafío Elegir el cable correcto

Cada instrumento Digimatic tiene un formato de conector.

Solución

El 21EAA194 es el tipo G, indicado para indicadores ID-N y ID-B.

Desafío Colector al lado del instrumento

El cable que sobra estorba en el banco.

Solución

El 21EAA194 tiene 1 m; la versión de 2 m es el 21EAA190.

Desafío Varias mediciones en secuencia

Conectar un instrumento por vez a la computadora toma tiempo.

Solución

El 21EAA194 se conecta al multiplexor MUX-10F, que reúne varios instrumentos.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Modelo: Cable de conexión Digimatic tipo G
Marca: Mitutoyo
Tipo: (G) Modelo recto resistente al agua
Notas y observaciones: Sin botón DATA en el conector.

Detalles técnicos

Línea: Cable de conexión Digimatic, conector tipo G
Aparatos con entrada tipo D: IT-020U, IT-007R 264-007, DP-1VA LOGGER 264-505A, MUX-10F 264-002A y contador EC
Otro largo: 21EAA190 (2 m)
USB, mismo conector: USB-ITN 06AFM380G
Inalámbrico, mismo conector: Cable U-WAVE-T 02AZD790G

Funciones

Cómo trabaja el 21EAA194

Camino del dato

Instrumento, 21EAA194 y colector o procesador Digimatic.

Conector tipo G

Plano recto resistente al agua.

Tipo D en el otro extremo

Igual en todos los cables Digimatic.

Transmisión de datos

El 21EAA194 es la conexión con cable entre el instrumento y el aparato que recibe el dato.

Entrada del instrumento: Conector tipo G, plano recto resistente al agua
Salida al aparato: Conector tipo D (plano de 10 pines)
Aparatos: IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F, contador EC
Directo al USB: USB-ITN 06AFM380G
Inalámbrico: Cable U-WAVE-T 02AZD790G con transmisor U-WAVE-T

Variantes de la serie

Cables de conexión Digimatic en la tienda

Código	Tipo	Largo	Instrumentos
905338	Tipo F	1 m	Indicadores ID-CX/ID-U, Borematic y escalas SD
905409	Tipo F	2 m	Indicadores ID-CX/ID-U, Borematic y escalas SD
936937	Tipo D	1 m	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
937387	Tipo E	1 m	Durómetros HM
959149	Tipo C	1 m	Calibres, cabezales y escalas Digimatic
959150	Tipo C	2 m	Calibres, cabezales y escalas Digimatic
965013	Tipo E	2 m	Durómetros HM
965014	Tipo D	2 m	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
05CZA624	Tipo A	1 m	Calibres y medidores de profundidad Digimatic
05CZA625	Tipo A	2 m	Calibres y medidores de profundidad Digimatic
05CZA662	Tipo B	1 m	Micrómetros Digimatic
05CZA663	Tipo B	2 m	Micrómetros Digimatic
21EAA194 (este)	Tipo G	1 m	Indicadores ID-N y ID-B
21EAA190	Tipo G	2 m	Indicadores ID-N y ID-B

Artículos incluidos

Cable de conexión Digimatic tipo G, 1 m, 21EAA194

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 21EAA194?

Conecta un instrumento Digimatic con conector tipo G a un colector o procesador de datos (IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F o contador EC), con el conector tipo D en el otro extremo.

¿Qué instrumentos usan el 21EAA194?

El catálogo 2025 indica el conector tipo G para indicadores Digimatic ID-N y ID-B.

¿Cuál es la diferencia entre el 21EAA194 y el 21EAA190?

Solo el largo: el 21EAA194 tiene 1 m y el 21EAA190 tiene 2 m. Los dos tienen el conector tipo G y el tipo D en el otro extremo.

¿El conector del 21EAA194 tiene botón de datos?

No. En la tabla del catálogo, el conector tipo G no tiene botón de datos.

¿El 21EAA194 se conecta directo a la computadora?

No: va a un colector o procesador con entrada tipo D. Directo al USB, el código para el conector tipo G es el USB-ITN 06AFM380G; sin cable, el cable U-WAVE-T 02AZD790G.
