Name: Máquina de Medición por Coordenadas Standard CNC Microcord CRYSTA-APEX EX 1200R 123010
Brand: Mitutoyo
SKU: CRYSTA-APEX EX 1200R 123010

SKU: CRYSTA-APEX EX 1200R 123010

Cantidad

Sobre el producto

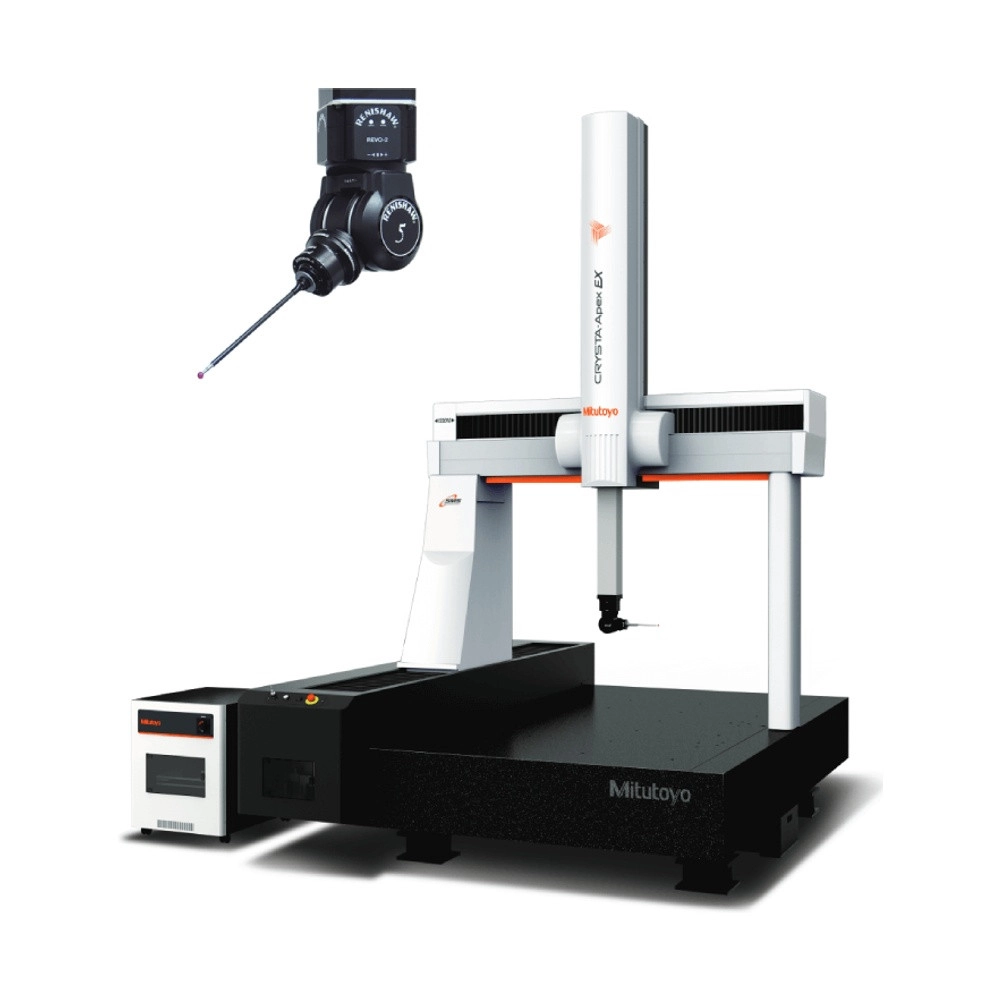

La Máquina de Medición por Coordenadas CNC de 5 ejes CRYSTA-Apex EX 123010R Mitutoyo (CRYSTA-APEX EX 1200R 123010) es la versión de la serie EX 1200R con eje Y de 3000 mm: recorrido de 1200 × 3000 × 960 mm y piezas de hasta 3000 kg y 1160 mm de altura. Viene equipada con el cabezal de escaneo de 5 ejes REVO-2.

El REVO-2 se posiciona en cualquier ángulo, lo que facilita medir piezas de forma compleja, y el movimiento sincronizado de 5 ejes reduce mucho el tiempo de medición. La detección láser mantiene la exactitud incluso con puntas largas, de hasta 500 mm del centro de rotación a la punta. El E0,MPE es de (2,5+3L/1000) µm con la RSP3-3 y de (2,9+4L/1000) µm con la RSP2, de 18 a 22 °C.

La RSP2 hace escaneo de 5 ejes y medición por contacto, y la RSP3-3, opcional, usa la sonda de escaneo SP25 y acepta puntas acodadas. Las dos se cambian automáticamente con el cambiador de palpadores, para una medición totalmente automática, y la SFP2 mide rugosidad. Para álabes, MAFIS Express genera el programa y el informe con gráficos 2D.

Cabezal REVO-2 de 5 ejes
Recorrido de 1200 × 3000 × 960 mm
E0,MPE de (2,5+3L/1000) µm
Puntas de hasta 500 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue a la CRYSTA-APEX EX 1200R 123010 entre las máquinas de medición por coordenadas CNC.

Escaneo de 5 ejes.

Eje B sin límite de giro.

Exactitud con detección láser.

RSP2, RSP3 y soportes.

Altura de hasta 1160 mm.

Programa para álabes.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la CRYSTA-APEX EX 1200R 123010.

1200 × 3000 × 960 mm Recorrido X × Y × Z

Pieza de hasta 1160 mm.
(2,5+3L/1000) µm E0,MPE (RSP3-3)

De 18 a 22 °C.
−5° a +120° (A) Giro del REVO-2

Eje B infinito, 0,08 s.
562 mm/s² Aceleración

Combinada.
3000 kg Carga en la mesa

Masa total de 9110 kg.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la CRYSTA-APEX EX 1200R 123010 es la elección correcta.

Desafío Pieza de forma compleja

Una sonda que solo apunta en ángulos fijos no llega a todas las caras sin reposicionar.

Solución

El REVO-2 de la CRYSTA-Apex EX 123010R se posiciona en cualquier ángulo y escanea con movimiento sincronizado de 5 ejes.

Desafío Agujero y cavidad profundos

Las puntas largas suelen perder exactitud.

Solución

La detección láser de la CRYSTA-Apex EX 123010R mantiene la exactitud con puntas de hasta 500 mm del centro de rotación.

Desafío Álabes de turbina y de compresor

Crear el programa y evaluar el perfil de álabes toma mucho tiempo.

Solución

MAFIS Express genera el programa de la CRYSTA-Apex EX 123010R seleccionando el contenido y las condiciones, con informe en gráficos 2D.

Desafío Rugosidad en el mismo montaje

Llevar la pieza a otro instrumento solo para medir rugosidad retrasa la inspección.

Solución

Con la sonda SFP2, opcional, la CRYSTA-Apex EX 123010R mide rugosidad y cambia de sonda automáticamente.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 191
Modelo: CRYSTA-Apex EX 123010R
Capacidad Eje X: 1200mm
Capacidad Eje Y: 3000mm
Capacidad Eje Z: 960mm
Velocidad de desplazamiento/MODO CNC: Hasta 300 mm/s por eje
Velocidad de medición/MODO CNC: 1-5mm/s
Velocidad de desplazamiento / Modo J/S: 0 a 80 mm/s (alta velocidad); 0 a 3 mm/s (baja velocidad); 0 a 3 mm/s (velocidad táctil)
Aceleración Máxima Combinada: 375 mm/s² por eje (combinada 562 mm/s²)
Resolución: 0,0001mm
Tipo de Movimiento: Cojines de aire en cada eje
Mesa de Trabajo/Altura máxima: 1160mm
Mesa de Trabajo/Peso máximo: 3000kg
Peso total incluyendo soporte: 9110kg
Ar Presión: CMM: 0,4MPa/REVO: 0,5MPa
Consumo de Aire: 150 L/min en condiciones normales (fuente de aire: 230 L/min o más, 0,6 MPa o más)
Notas y observaciones: CRYSTA-Apex EX 123010R: cabezal de escaneo de 5 ejes REVO-2. E0,MPE de (2,5+3L/1000) µm con RSP3-3 + RSH3 y (2,9+4L/1000) µm con RSP2 + RSH250, de 18 a 22 °C (ISO 10360-2:2009).

Detalles técnicos

Dimensiones externas (An × Pr × Al): 2200 × 4395 × 3645 mm; controlador de 600 × 953 mm
Exactitud con RSP2 + RSH250: (2,9+4L/1000) µm de 18 a 22 °C; (2,9+5L/1000) µm de 16 a 26 °C
Giro del REVO-2: Eje A de −5° a +120°, eje B infinito, 0,08 s
Modos de escaneo: Helicoidal, de juntas, de barrido y de sección aerodinámica
Soportes de punta (RSP2): 175, 250, 350, 450 y 500 mm; solo el RSH250 no es opcional
Norma de ensayo: ISO 10360-2:2009
Software: MAFIS Express para medición y evaluación de álabes

Funciones

Cómo usar la CRYSTA-APEX EX 1200R 123010

Calibrar

Hacer la calibración inicial: después de ella, la RSP2 se posiciona en cualquier ángulo.

Elegir la sonda

Usar la RSP2, la RSP3-3 o la SFP2, cambiadas por el cambiador automático.

Escanear

Medir en modo helicoidal, de juntas, de barrido o de sección aerodinámica.

Evaluar álabes

Generar el programa y el informe en MAFIS Express.

Variantes de la serie

CRYSTA-Apex EX disponible en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con RSP3-3
CRYSTA-APEX EX 1200R 123010 (este)	CRYSTA-Apex EX 123010R	1200 × 3000 × 960 mm	(2,5+3L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas CRYSTA-Apex EX 123010R (unidad principal con mesa de granito)
Controlador
Cabezal REVO-2 con sonda RSP2 y soporte RSH250

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es la CRYSTA-Apex EX 123010R (CRYSTA-APEX EX 1200R 123010)?

Una CMM CNC de 5 ejes de la serie EX 1200R, con cabezal de escaneo REVO-2 y recorrido de 1200 × 3000 × 960 mm.

¿Cuál es la exactitud de la CRYSTA-Apex EX 123010R (CRYSTA-APEX EX 1200R 123010)?

E0,MPE de (2,5+3L/1000) µm con REVO + RSP3-3 + RSH3 y de (2,9+4L/1000) µm con REVO + RSP2 + RSH250, de 18 a 22 °C (ISO 10360-2:2009). De 16 a 26 °C, (2,5+4L/1000) y (2,9+5L/1000) µm.

¿Cuál es el giro del REVO-2 de la CRYSTA-Apex EX 123010R (CRYSTA-APEX EX 1200R 123010)?

Eje A de −5° a +120° y eje B sin límite, los dos en 0,08 s, con puntas de hasta 500 mm del centro de rotación a la punta.

¿Qué sondas usa la CRYSTA-Apex EX 123010R (CRYSTA-APEX EX 1200R 123010)?

RSP2, para escaneo de 5 ejes y contacto, con soportes de 175, 250, 350, 450 y 500 mm; RSP3-3, opcional, con la SP25 y puntas acodadas; y SFP2, opcional, para rugosidad.

¿Qué exige la instalación de la CRYSTA-Apex EX 123010R (CRYSTA-APEX EX 1200R 123010)?

Aire a 0,4 MPa para la CMM y 0,5 MPa para el REVO, con 150 L/min (fuente de 230 L/min o más y 0,6 MPa o más). La unidad mide 2200 × 4395 × 3645 mm y pesa 9110 kg con el controlador y la plataforma.

¿En qué temperatura la CRYSTA-Apex EX 123010R (CRYSTA-APEX EX 1200R 123010) mantiene la exactitud?

De 18 a 22 °C, con hasta 2 °C en 24 horas, o de 16 a 26 °C, con hasta 5 °C en 24 horas. En los dos casos, el gradiente queda en 1 °C por metro.
