Name: CRYSTA APEX V 163012 Máquina de Medición por Coordenadas CNC
Brand: Mitutoyo
SKU: CRYSTA APEX V 163012

SKU: CRYSTA APEX V 163012

Cantidad

Sobre el producto

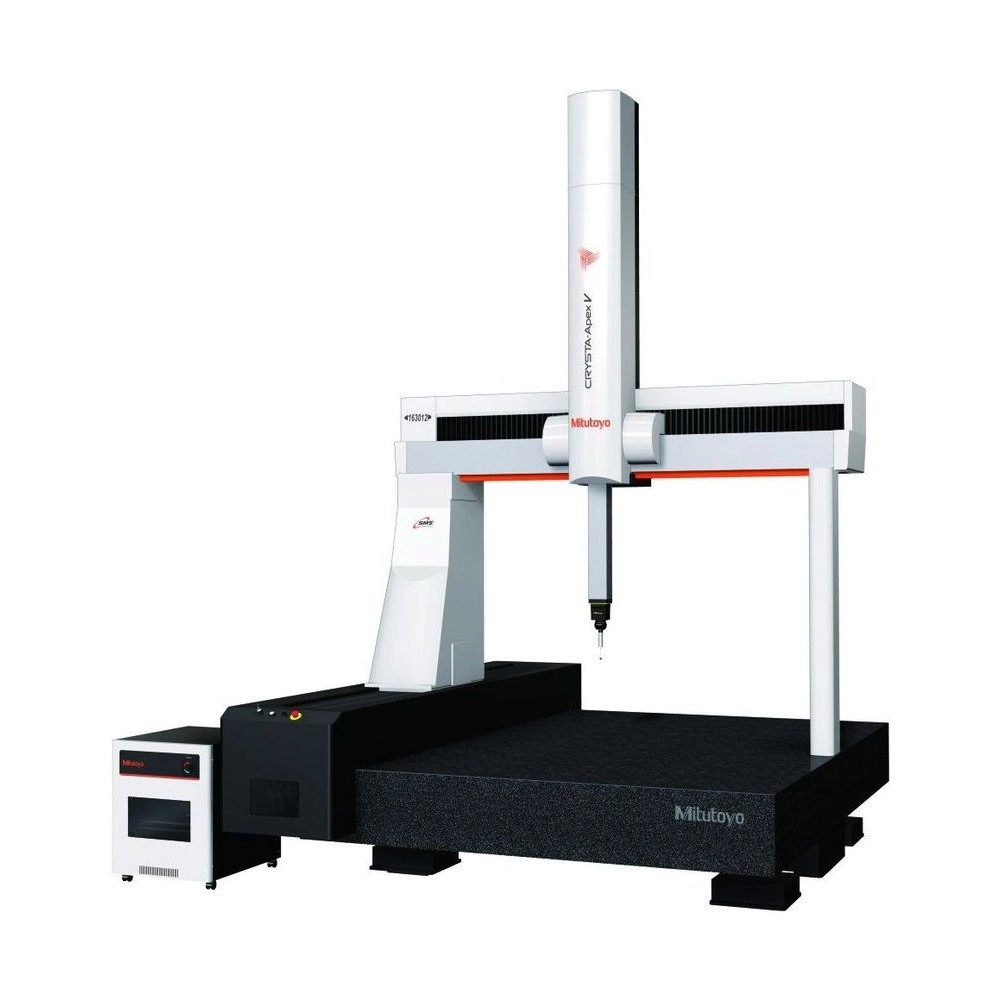

La Máquina de Medición por Coordenadas CNC CRYSTA-Apex V163012 Mitutoyo (CRYSTA APEX V 163012) es la V1600 con eje Y de 3000 mm: recorrido de 1600 × 3000 × 1200 mm, mesa de 1800 × 4205 mm y piezas de hasta 3500 kg.

En CNC, la CRYSTA-Apex V163012 se desplaza a hasta 693 mm/s combinados, con aceleración de 1390 mm/s², y mide a hasta 3 mm/s. El escaneo de trayectoria ideal sigue la trayectoria definida por el diseño y corrige en tiempo real el error de trayectoria, sin perder exactitud: E0,MPE de (3,3+4,5L/1000) µm con SP25M.

Acepta las sondas SP25M y TP200; la MPP310Q y la SP80 bajo pedido, además de la sonda láser SurfaceMeasure. MCOSMOS hace la medición, MiCAT Planner genera el programa a partir del CAD 3D, y el monitor de estado, con MTConnect, muestra por la red cómo está trabajando la máquina.

Recorrido de 1600 × 3000 × 1200 mm
E0,MPE de (3,3+4,5L/1000) µm
Exactitud garantizada de 16 a 24 °C
Piezas de hasta 3500 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 163012 entre las máquinas de medición por coordenadas CNC.

1800 × 4205 mm, M8×1,25.

Con SP25M, de 18 a 22 °C.

Acepta la variación de la pieza real.

Botones que define el usuario.

Comunicación MTConnect.

Aceleración combinada.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 163012.

1600 × 3000 × 1200 mm Recorrido X × Y × Z

Mesa de 1800 × 4205 mm.
(3,3+4,5L/1000) µm E0,MPE (SP25M)

De 18 a 22 °C.
693 mm/s Velocidad combinada

Medición hasta 3 mm/s.
3500 kg Carga en la mesa

Altura hasta 1400 mm.
3,3 µm Repetibilidad R0

Con SP25M.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la CRYSTA APEX V 163012 es la elección correcta.

Desafío Pieza grande y pesada

Las piezas de gran tamaño superan el tamaño y el peso que acepta una CMM común.

Solución

La CRYSTA-Apex V163012 acepta piezas de hasta 3500 kg y 1400 mm de altura, en una mesa de 1800 × 4205 mm.

Desafío Álabes de turbina, ventilador y rotor

La variación de fabricación de esas piezas dificulta seguir la trayectoria nominal.

Solución

La verificación activa de la CRYSTA-Apex V163012 acomoda la diferencia entre el valor de diseño y la pieza real.

Desafío Crear el programa de pieza tarda

Programar por aprendizaje ocupa tiempo de máquina y de operador.

Solución

Con MiCAT Planner, el programa de la CRYSTA-Apex V163012 sale del modelo CAD 3D con las tolerancias, generado automáticamente.

Desafío Medición dentro de la línea

Llevar la pieza a la sala de medición retrasa el flujo.

Solución

Con la exactitud garantizada en un amplio rango de temperatura, la CRYSTA-Apex V163012 puede automatizarse dentro del proceso de fabricación.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 191
Modelo: CRYSTA-Apex V163012
Rango de medición: 1600 × 3000 × 1200 mm
Sistema de medición: Encoder lineal
Resolución: 0,0001mm (0,1µm)
Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
Material de la Mesa: Granito
Tamaño de la Mesa: 1800 × 4205 mm
Método de Fijación de la Pieza: Rosca M8×1,25
Altura máxima de la pieza: 1400mm
Tensión: 100 a 120 V / 200 a 240 V CA ±10%
Frecuencia: 50/60 Hz
Consumo de energía: 1,5 kW
Ar Presión: 0,4MPa
Consumo de Aire: 150 L/min en condiciones normales (fuente de aire: 200 L/min)
Temperatura de funcionamiento: 10 a 30 °C
Compensación Térmica: Sí; exactitud garantizada de 16 a 24 °C
Medición por Scanning: Sí (SP25M, MPP310Q o SP80)
Sensores Compatibles: SP25M, MPP310Q y SP80 (bajo pedido) y TP200
Capacidad Eje X: 1600mm
Capacidad Eje Y: 3000mm
Capacidad Eje Z: 1200mm
Velocidad máxima de medición: 3mm/s
Velocidad de desplazamiento: 400 mm/s por eje (combinada 693 mm/s)
Máxima Aceleración: 800 mm/s² por eje (combinada 1390 mm/s²)
Exactitud (a 20°C)/E0, MPE: (3,3+4,5L/1000) µm (SP25M, 18 a 22 °C)
Exactitud (a 20°C) / PFTU, MPE: 5,0 µm (SP25M)
Tipo de Movimiento: Cojines de aire en cada eje
Peso máximo bajo la mesa: 3500kg
Peso total (incluyendo controlador y base): 10600kg (plataforma de instalación) / 11450kg (plataforma amortiguadora)

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr): 4140 × 2700 × 4650 mm
Exactitud con TP200 (E0,MPE): (6+4,5L/1000) µm; R0 de 6,0 µm
Escaneo con SP25M: MPE_THP de 5,0 µm, en 60 s
Condiciones de exactitud: 18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 24 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo: ISO 10360-2:2009 e ISO 10360-5:2020
Modo CNC con selector MANUAL: Hasta 136 mm/s por eje (236 mm/s combinada)
Opcionales: Mesa giratoria, kit de fijación Eco-Fix, sonda láser SurfaceMeasure, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 163012

Programar

Generar el programa de pieza en MiCAT Planner a partir del CAD 3D, o por aprendizaje en MCOSMOS.

Fijar

Sujetar la pieza en la mesa de granito por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Escanear

Pasar la SP25M por el contorno en trayectoria ideal, a hasta 3 mm/s de medición.

Monitorear

Seguir el estado y la condición de la máquina por la red, con MTConnect.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
CRYSTA APEX V 544	CRYSTA-Apex V544	500 × 400 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 574	CRYSTA-Apex V574	500 × 700 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 776	CRYSTA-Apex V776	700 × 700 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 7106	CRYSTA-Apex V7106	700 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9106	CRYSTA-Apex V9106	900 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9168	CRYSTA-Apex V9168	900 × 1600 × 800 mm	(1,7+3L/1000) µm
CRYSTA APEX V 122010	CRYSTA-Apex V122010	1200 × 2000 × 1000 mm	(2,3+3L/1000) µm
CRYSTA APEX V162012	CRYSTA-Apex V162012	1600 × 2000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 163012 (este)	CRYSTA-Apex V163012	1600 × 3000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 203016	CRYSTA-Apex V203016	2000 × 3000 × 1600 mm	(4,5+8L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas CRYSTA-Apex V163012 (unidad principal con mesa de granito)
Controlador
Caja de joystick

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la CRYSTA-Apex V163012 (CRYSTA APEX V 163012)?

X 1600 mm, Y 3000 mm y Z 1200 mm, sobre mesa de granito de 1800 × 4205 mm con agujeros M8×1,25.

¿En qué temperatura la CRYSTA-Apex V163012 (CRYSTA APEX V 163012) mantiene la exactitud?

De 18 a 22 °C, con hasta 2 °C por hora y en 24 horas, o de 16 a 24 °C, con hasta 2 °C por hora y 5 °C en 24 horas. El gradiente debe quedar en 1 °C por metro. La máquina opera de 10 a 30 °C.

¿Qué softwares usa la CRYSTA-Apex V163012 (CRYSTA APEX V 163012)?

MCOSMOS para medir y evaluar; MiCAT Planner genera el programa a partir del CAD 3D con tolerancias; y MSURF trabaja con la sonda láser (MSURF-S mide, MSURF-I compara con el CAD).

¿La CRYSTA-Apex V163012 (CRYSTA APEX V 163012) puede cambiar de lugar?

Tiene un sistema de arranque que bloquea la operación si detecta vibración inesperada o cambio de lugar. Antes de mover la máquina después de la instalación, hay que hablar con Mitutoyo.

¿Cuál es la exactitud de la CRYSTA-Apex V163012 (CRYSTA APEX V 163012)?

E0,MPE de (3,3+4,5L/1000) µm con SP25M y (6+4,5L/1000) µm con TP200, de 18 a 22 °C, con L en mm. La repetibilidad R0 es de 3,3 µm con SP25M.

¿Qué exige la instalación de la CRYSTA-Apex V163012 (CRYSTA APEX V 163012)?

Aire a 0,4 MPa, con consumo de 150 L/min (fuente de 200 L/min), y 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW. La unidad mide 4140 × 2700 × 4650 mm (Al × An × Pr) y pesa 10600 kg (plataforma de instalación) o 11450 kg (plataforma amortiguadora).
