Name: CRYSTA APEX V 122010 Máquina de Medición por Coordenadas
Brand: Mitutoyo
SKU: CRYSTA APEX V 122010

SKU: CRYSTA APEX V 122010

Cantidad

Sobre el producto

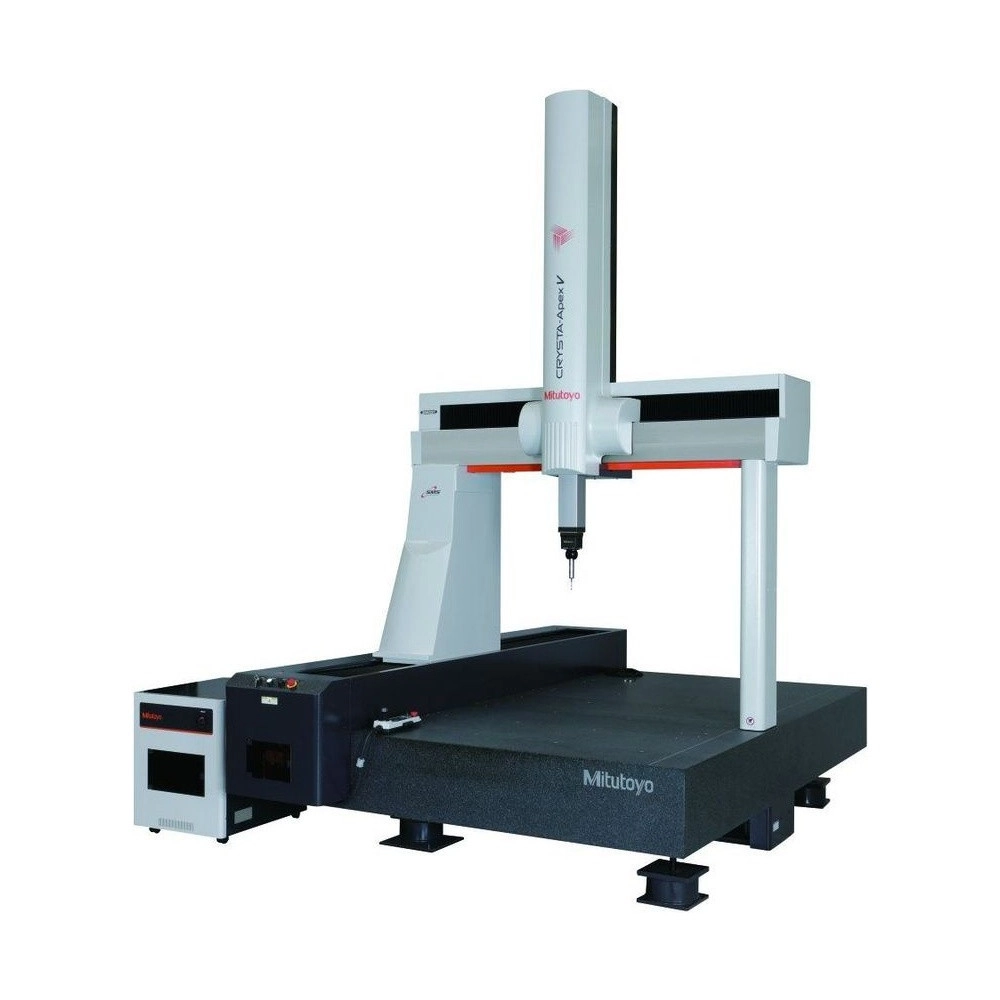

La Máquina de Medición por Coordenadas CNC CRYSTA-Apex V122010 Mitutoyo (CRYSTA APEX V 122010) es la CMM CNC de gran tamaño de la serie V1200: recorrido de 1200 × 2000 × 1000 mm y mesa de granito de 1400 × 2965 mm para piezas de hasta 2500 kg.

La compensación térmica en tiempo real sigue la temperatura de la pieza y de cada escala y corrige la medición, como si la máquina trabajara siempre a 20 °C. Así la exactitud se garantiza de 16 a 26 °C, y el E0,MPE es de (2,3+3L/1000) µm con la sonda SP25M.

Acepta las sondas SP25M y TP200; la MPP310Q y la SP80 bajo pedido, además de la sonda láser SurfaceMeasure. MCOSMOS hace la medición, MiCAT Planner genera el programa a partir del CAD 3D, y el monitor de estado, con MTConnect, muestra por la red cómo está trabajando la máquina.

Recorrido de 1200 × 2000 × 1000 mm
E0,MPE de (2,3+3L/1000) µm
Exactitud garantizada de 16 a 26 °C
Piezas de hasta 2500 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 122010 entre las máquinas de medición por coordenadas CNC.

Altura máxima de 1200 mm.

1400 × 2965 mm, M8×1,25.

Exactitud de 16 a 26 °C.

Sonda láser sin contacto.

Comunicación MTConnect.

Con SP25M, de 18 a 22 °C.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 122010.

1200 × 2000 × 1000 mm Recorrido X × Y × Z

Mesa de 1400 × 2965 mm.
(2,3+3L/1000) µm E0,MPE (SP25M)

De 18 a 22 °C.
693 mm/s Velocidad combinada

Medición hasta 5 mm/s.
2500 kg Carga en la mesa

Altura hasta 1200 mm.
1,9 µm Repetibilidad R0

Con SP25M.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la CRYSTA APEX V 122010 es la elección correcta.

Desafío Pieza grande y pesada

Las piezas de gran tamaño superan el tamaño y el peso que acepta una CMM común.

Solución

La CRYSTA-Apex V122010 acepta piezas de hasta 2500 kg y 1200 mm de altura, en una mesa de 1400 × 2965 mm.

Desafío Medir fuera de la sala climatizada

Muchas CMM solo garantizan la exactitud en una sala mantenida cerca de 20 °C.

Solución

Con la compensación térmica en tiempo real, la CRYSTA-Apex V122010 garantiza la exactitud de 16 a 26 °C, con variación de hasta 5 °C en 24 horas.

Desafío Engranaje, impulsor y rotor

Las piezas de revolución piden reposicionamiento en cada cara.

Solución

La mesa giratoria opcional de la CRYSTA-Apex V122010 gira la pieza en sincronía con la sonda de escaneo.

Desafío Pieza defectuosa descubierta tarde

Sin datos en tiempo real, la desviación solo aparece al final del lote.

Solución

Con MeasurLink, los datos de la CRYSTA-Apex V122010 se recogen y analizan en tiempo real.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 191
Modelo: CRYSTA-Apex V122010
Rango de medición: 1200 × 2000 × 1000 mm
Sistema de medición: Encoder lineal
Resolución: 0,0001mm (0,1µm)
Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
Material de la Mesa: Granito
Tamaño de la Mesa: 1400 × 2965 mm
Método de Fijación de la Pieza: Rosca M8×1,25
Altura máxima de la pieza: 1200mm
Tensión: 100 a 120 V / 200 a 240 V CA ±10%
Frecuencia: 50/60 Hz
Consumo de energía: 0,9 kW
Ar Presión: 0,4MPa
Consumo de Aire: 100 L/min en condiciones normales (fuente de aire: 150 L/min)
Temperatura de funcionamiento: 10 a 30 °C
Compensación Térmica: Sí; exactitud garantizada de 16 a 26 °C
Medición por Scanning: Sí (SP25M, MPP310Q o SP80)
Sensores Compatibles: SP25M, MPP310Q y SP80 (bajo pedido) y TP200
Capacidad Eje X: 1200mm
Capacidad Eje Y: 2000mm
Capacidad Eje Z: 1000mm
Velocidad máxima de medición: 5mm/s
Velocidad de desplazamiento: 400 mm/s por eje (combinada 693 mm/s)
Máxima Aceleración: 1000 mm/s² por eje (combinada 1732 mm/s²)
Exactitud (a 20°C)/E0, MPE: (2,3+3L/1000) µm (SP25M, 18 a 22 °C)
Exactitud (a 20°C) / PFTU, MPE: 2,0 µm (SP25M)
Tipo de Movimiento: Cojines de aire en cada eje
Peso máximo bajo la mesa: 2500kg
Peso total (incluyendo controlador y base): 6150kg (plataforma de instalación) / 6740kg (plataforma amortiguadora)
Notas y observaciones: La apariencia natural de la piedra puede variar según su origen. Sin embargo, las propiedades y estabilidad del material siempre están garantizadas por el control de calidad de Mitutoyo.

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr): 3645 × 2200 × 3395 mm
Exactitud con TP200 (E0,MPE): (2,5+3L/1000) µm; R0 de 2,0 µm
Escaneo con SP25M: MPE_THP de 2,3 µm, en 50 s
Condiciones de exactitud: 18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 26 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo: ISO 10360-2:2009 e ISO 10360-5:2020
Modo CNC con selector MANUAL: Hasta 136 mm/s por eje (236 mm/s combinada)
Opcionales: Mesa giratoria, kit de fijación Eco-Fix, sonda láser SurfaceMeasure, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 122010

Fijar

Sujetar la pieza en la mesa de granito por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Programar

Generar el programa de pieza en MiCAT Planner a partir del CAD 3D, o por aprendizaje en MCOSMOS.

Escanear

Pasar la SP25M por el contorno en trayectoria ideal, a hasta 5 mm/s de medición.

Monitorear

Seguir el estado y la condición de la máquina por la red, con MTConnect.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
CRYSTA APEX V 544	CRYSTA-Apex V544	500 × 400 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 574	CRYSTA-Apex V574	500 × 700 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 776	CRYSTA-Apex V776	700 × 700 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 7106	CRYSTA-Apex V7106	700 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9106	CRYSTA-Apex V9106	900 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9168	CRYSTA-Apex V9168	900 × 1600 × 800 mm	(1,7+3L/1000) µm
CRYSTA APEX V 122010 (este)	CRYSTA-Apex V122010	1200 × 2000 × 1000 mm	(2,3+3L/1000) µm
CRYSTA APEX V162012	CRYSTA-Apex V162012	1600 × 2000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 163012	CRYSTA-Apex V163012	1600 × 3000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 203016	CRYSTA-Apex V203016	2000 × 3000 × 1600 mm	(4,5+8L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas CRYSTA-Apex V122010 (unidad principal con mesa de granito)
Controlador
Caja de joystick

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la CRYSTA-Apex V122010 (CRYSTA APEX V 122010)?

X 1200 mm, Y 2000 mm y Z 1000 mm, sobre mesa de granito de 1400 × 2965 mm con agujeros M8×1,25.

¿Cuál es la exactitud de la CRYSTA-Apex V122010 (CRYSTA APEX V 122010)?

E0,MPE de (2,3+3L/1000) µm con SP25M y (2,5+3L/1000) µm con TP200, de 18 a 22 °C, con L en mm. La repetibilidad R0 es de 1,9 µm con SP25M.

¿Qué exige la instalación de la CRYSTA-Apex V122010 (CRYSTA APEX V 122010)?

Aire a 0,4 MPa, con consumo de 100 L/min (fuente de 150 L/min), y 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz, 0,9 kW. La unidad mide 3645 × 2200 × 3395 mm (Al × An × Pr) y pesa 6150 kg (plataforma de instalación) o 6740 kg (plataforma amortiguadora).

¿En qué temperatura la CRYSTA-Apex V122010 (CRYSTA APEX V 122010) mantiene la exactitud?

De 18 a 22 °C, con hasta 2 °C por hora y en 24 horas, o de 16 a 26 °C, con hasta 2 °C por hora y 5 °C en 24 horas. El gradiente debe quedar en 1 °C por metro. La máquina opera de 10 a 30 °C.

¿Qué softwares usa la CRYSTA-Apex V122010 (CRYSTA APEX V 122010)?

MCOSMOS para medir y evaluar; MiCAT Planner genera el programa a partir del CAD 3D con tolerancias; y MSURF trabaja con la sonda láser (MSURF-S mide, MSURF-I compara con el CAD).

¿La CRYSTA-Apex V122010 (CRYSTA APEX V 122010) puede cambiar de lugar?

Tiene un sistema de arranque que bloquea la operación si detecta vibración inesperada o cambio de lugar. Antes de mover la máquina después de la instalación, hay que hablar con Mitutoyo.
