Name: CRYSTA APEX V 544 Máquina de Medición por Coordenadas CNC
Brand: Mitutoyo
SKU: CRYSTA APEX V 544

SKU: CRYSTA APEX V 544

Cantidad

Sobre el producto

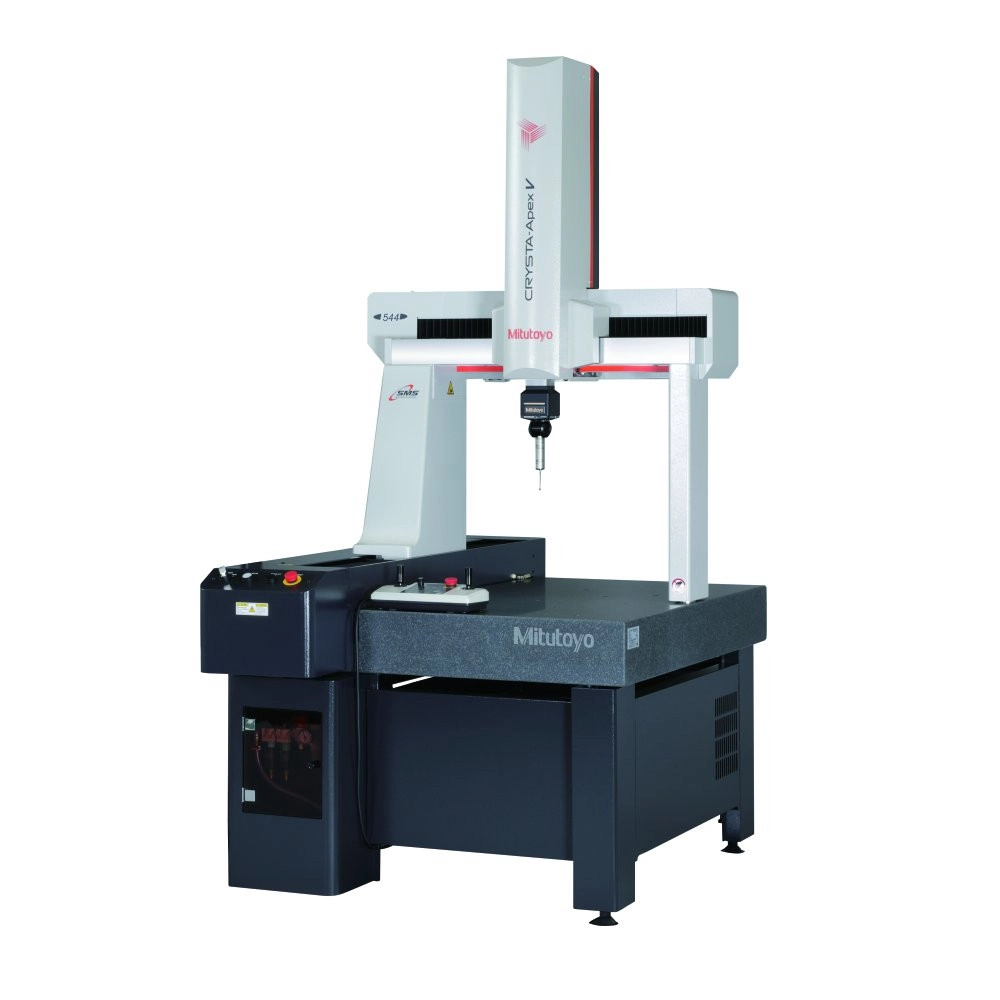

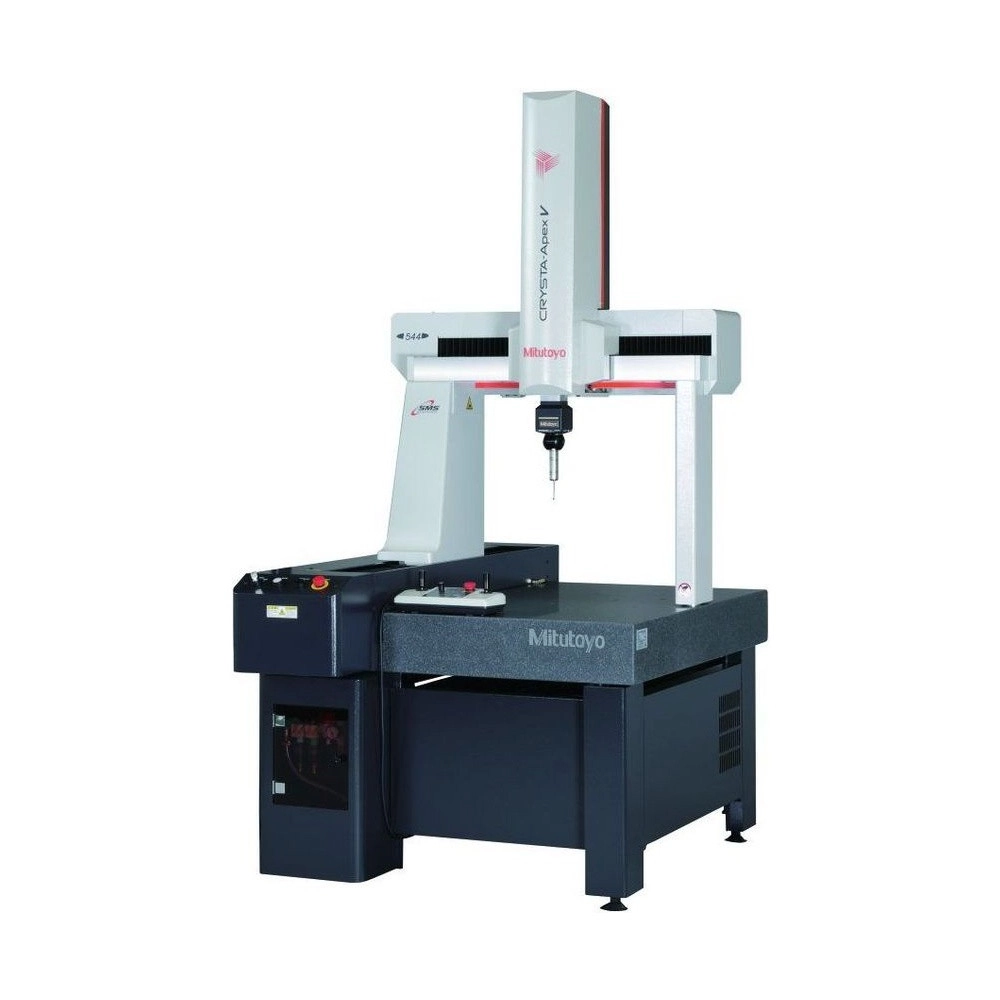

La Máquina de Medición por Coordenadas CNC CRYSTA-Apex V544 Mitutoyo (CRYSTA APEX V 544) es la máquina de medición por coordenadas CNC más pequeña de la serie CRYSTA-Apex V, la V500: recorrido de 500 × 400 × 400 mm para piezas pequeñas y medianas.

La compensación térmica en tiempo real sigue la temperatura de la pieza y de cada escala y corrige la medición, como si la máquina trabajara siempre a 20 °C. Así la exactitud se garantiza de 16 a 26 °C, y el E0,MPE es de (1,7+3L/1000) µm con la sonda SP25M.

En el día a día, el Quick Launcher ejecuta el programa de pieza desde el panel táctil o por código de barras y QR, y la caja de joystick, con botones que define el usuario, controla la máquina a distancia. La mesa de granito tiene agujeros M8×1,25 para el kit de fijación Eco-Fix, opcional.

Recorrido de 500 × 400 × 400 mm
E0,MPE de (1,7+3L/1000) µm
Exactitud garantizada de 16 a 26 °C
Piezas de hasta 180 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 544 entre las máquinas de medición por coordenadas CNC.

Con SP25M, de 18 a 22 °C.

Exactitud de 16 a 26 °C.

Velocidad combinada en CNC.

Sonda en cualquier ángulo.

638 × 860 mm, M8×1,25.

Programa por código QR.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 544.

500 × 400 × 400 mm Recorrido X × Y × Z

Mesa de 638 × 860 mm.
(1,7+3L/1000) µm E0,MPE (SP25M)

De 18 a 22 °C.
519 mm/s Velocidad combinada

Medición hasta 8 mm/s.
180 kg Carga en la mesa

Altura hasta 545 mm.
1,3 µm Repetibilidad R0

Con SP25M.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la CRYSTA APEX V 544 es la elección correcta.

Desafío Medir fuera de la sala climatizada

Muchas CMM solo garantizan la exactitud en una sala mantenida cerca de 20 °C.

Solución

Con la compensación térmica en tiempo real, la CRYSTA-Apex V544 garantiza la exactitud de 16 a 26 °C, con variación de hasta 5 °C en 24 horas.

Desafío Tiempo de ciclo alto

En piezas con muchos puntos, el desplazamiento entre ellos ocupa buena parte del tiempo.

Solución

La CRYSTA-Apex V544 se desplaza a hasta 519 mm/s combinados, con aceleración de 2309 mm/s².

Desafío Superficie inclinada y agujero profundo

Una sonda fija no siempre alcanza esos puntos.

Solución

El cabezal PH20 de 5 ejes de la CRYSTA-Apex V544 posiciona la sonda en cualquier ángulo, sin interferencia del vástago.

Desafío Operador que ejecuta programas listos

Elegir e iniciar el programa correcto exige entrenamiento.

Solución

El Quick Launcher de la CRYSTA-Apex V544 ejecuta el programa desde el panel táctil o por código de barras y QR.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 191
Modelo: CRYSTA-Apex V544
Rango de medición: 500 × 400 × 400 mm
Sistema de medición: Encoder lineal
Resolución: 0,0001mm (0,1µm)
Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
Material de la Mesa: Granito
Tamaño de la Mesa: 638 × 860 mm
Método de Fijación de la Pieza: Rosca M8×1,25
Altura máxima de la pieza: 545mm
Tensión: 100 a 120 V / 200 a 240 V CA ±10%
Frecuencia: 50/60 Hz
Consumo de energía: 1,5 kW
Ar Presión: 0,4MPa
Consumo de Aire: 50 L/min en condiciones normales (fuente de aire: 100 L/min)
Temperatura de funcionamiento: 10 a 30 °C
Compensación Térmica: Sí; exactitud garantizada de 16 a 26 °C
Medición por Scanning: Sí (SP25M, SP600Q o MPP310Q)
Sensores Compatibles: SP25M, SP600Q, MPP310Q (bajo pedido), TP200, TP20 y PH20
Capacidad Eje X: 500mm
Capacidad Eje Y: 400mm
Capacidad Eje Z: 400mm
Velocidad máxima de medición: 8mm/s
Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
Máxima Aceleración: 1333 mm/s² por eje (combinada 2309 mm/s²)
Exactitud (a 20°C)/E0, MPE: (1,7+3L/1000) µm (SP25M, 18 a 22 °C)
Exactitud (a 20°C) / PFTU, MPE: 1,7 µm (SP25M)
Tipo de Movimiento: Cojines de aire en cada eje
Peso máximo bajo la mesa: 180kg
Peso total (incluyendo controlador y base): 542kg
Notas y observaciones: La apariencia natural de la piedra puede variar según su origen. Sin embargo, las propiedades y estabilidad del material siempre están garantizadas por el control de calidad de Mitutoyo.

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr): 2185 × 1082 × 1191 mm
Exactitud con TP200 (E0,MPE): (1,9+3L/1000) µm; R0 de 1,5 µm
Escaneo con SP25M: MPE_THP de 2,3 µm, en 50 s
Condiciones de exactitud: 18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 26 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo: ISO 10360-2:2009 e ISO 10360-5:2020
Modo CNC con selector MANUAL: Hasta 138 mm/s por eje (239 mm/s combinada)
Opcionales: Mesa giratoria, kit de fijación Eco-Fix, sonda láser SurfaceMeasure, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 544

Fijar

Sujetar la pieza en la mesa de granito por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Ejecutar

Iniciar el programa desde el Quick Launcher, en el panel táctil o por código de barras y QR.

Posicionar

Llevar la sonda hasta la pieza con la caja de joystick, de 0 a 80 mm/s, con ajuste fino de 0 a 0,05 mm/s.

Evaluar

Analizar el resultado en MCOSMOS y seguir la calidad en MeasurLink.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
CRYSTA APEX V 544 (este)	CRYSTA-Apex V544	500 × 400 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 574	CRYSTA-Apex V574	500 × 700 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 776	CRYSTA-Apex V776	700 × 700 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 7106	CRYSTA-Apex V7106	700 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9106	CRYSTA-Apex V9106	900 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9168	CRYSTA-Apex V9168	900 × 1600 × 800 mm	(1,7+3L/1000) µm
CRYSTA APEX V 122010	CRYSTA-Apex V122010	1200 × 2000 × 1000 mm	(2,3+3L/1000) µm
CRYSTA APEX V162012	CRYSTA-Apex V162012	1600 × 2000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 163012	CRYSTA-Apex V163012	1600 × 3000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 203016	CRYSTA-Apex V203016	2000 × 3000 × 1600 mm	(4,5+8L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas CRYSTA-Apex V544 (unidad principal con mesa de granito)
Controlador
Caja de joystick

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la CRYSTA-Apex V544 (CRYSTA APEX V 544)?

X 500 mm, Y 400 mm y Z 400 mm, sobre mesa de granito de 638 × 860 mm con agujeros M8×1,25.

¿Cuál es la exactitud de la CRYSTA-Apex V544 (CRYSTA APEX V 544)?

E0,MPE de (1,7+3L/1000) µm con SP25M y (1,9+3L/1000) µm con TP200, de 18 a 22 °C, con L en mm. La repetibilidad R0 es de 1,3 µm con SP25M.

¿En qué temperatura la CRYSTA-Apex V544 (CRYSTA APEX V 544) mantiene la exactitud?

De 18 a 22 °C, con hasta 2 °C por hora y en 24 horas, o de 16 a 26 °C, con hasta 2 °C por hora y 5 °C en 24 horas. El gradiente debe quedar en 1 °C por metro. La máquina opera de 10 a 30 °C.

¿Qué sondas acepta la CRYSTA-Apex V544 (CRYSTA APEX V 544)?

SP25M, SP600Q, TP200, TP20 y PH20; la MPP310Q bajo pedido. La serie también trabaja con la sonda láser sin contacto SurfaceMeasure.

¿Qué exige la instalación de la CRYSTA-Apex V544 (CRYSTA APEX V 544)?

Aire a 0,4 MPa, con consumo de 50 L/min (fuente de 100 L/min), y 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW. La unidad mide 2185 × 1082 × 1191 mm (Al × An × Pr) y pesa 542 kg.

¿La CRYSTA-Apex V544 (CRYSTA APEX V 544) puede cambiar de lugar?

Tiene un sistema de arranque que bloquea la operación si detecta vibración inesperada o cambio de lugar. Antes de mover la máquina después de la instalación, hay que hablar con Mitutoyo.
