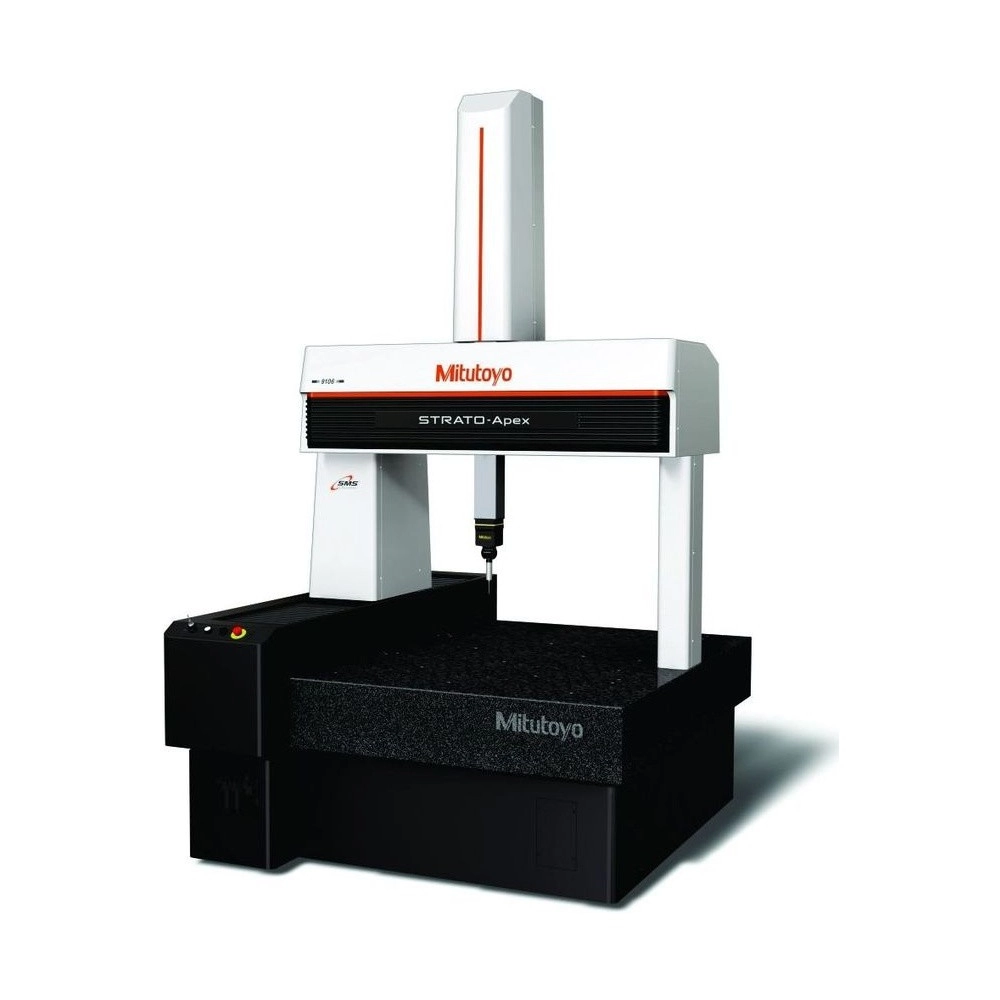

Name: Máquina de Medición por Coordenadas - STRATO APEX-9106 alta precisión
Brand: Mitutoyo
SKU: STRATO APEX-9106 alta exatidão

SKU: STRATO APEX-9106 alta exatidão

Cantidad

Sobre el producto

Modelo de la serie 900 de la STRATO-Apex: recorrido de 900 × 1000 × 600 mm y mesa de granito de 1062 × 1720 mm para piezas de hasta 800 kg.

El cuerpo y el mecanismo de guía se rediseñaron para más rigidez, y el controlador nuevo usa servo digital en todos los lazos de posición y velocidad. Con la SP25M, la STRATO-Apex 9106 hace el escaneo de la esfera con error de forma de 1,8 µm en 45 s, y el E0,MPE es de (0,7+2,5L/1000) µm.

GEOPAK, núcleo de MCOSMOS, mide y evalúa; CAT1000S compara con el CAD, MiCAT Planner genera el programa y MeasurLink sigue la calidad. La sonda láser SurfaceMeasure y la de visión QVP miden sin contacto, y el Status Monitor muestra por la red cómo está trabajando la máquina.

Recorrido de 900 × 1000 × 600 mm
E0,MPE de (0,7+2,5L/1000) µm
Resolución de 0,02 µm
Amortiguador de vibraciones de serie

Diferenciales

Aspectos destacados del producto

Lo que distingue a la STRATO APEX-9106 alta exatidão entre las máquinas de medición por coordenadas CNC.

Altura máxima de 770 mm.

Casi sin dilatación térmica.

Escaneo en 45 s con SP25M.

Comunicación MTConnect.

Sin calor en la unidad.

Con SP25M, de 19 a 21 °C.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la STRATO APEX-9106 alta exatidão.

900 × 1000 × 600 mm Recorrido X × Y × Z

900 mm en X y 1000 mm en Y, con Z de 600 mm, igual al de la 776. Para piezas más largas, la 9166 mantiene X y Z y lleva el Y a 1600 mm (ficha E160018, pág. 6).
(0,7+2,5L/1000) µm E0,MPE (SP25M)

Midiendo 1000 mm, el recorrido en Y, el error máximo admisible llega a 3,2 µm, de 19 a 21 °C. Con la TP200, en la serie 900, la constante sube de 0,7 a 1,5 µm (ficha E160018, pág. 6).
1,8 µm Escaneo (SP25M)

Vale para el escaneo de una esfera con la SP25M, en 45 s. La SP80, bajo pedido, da los mismos 1,8 µm en 45 s; la MPP-310Q, también bajo pedido, 1,6 µm en 70 s (ficha E160018, pág. 6).
800 kg Carga en la mesa

Masa máxima de la pieza, 300 kg más que la 776, con altura de hasta 770 mm. La máquina pesa 2410 kg con la plataforma amortiguadora y el controlador (ficha E160018, pág. 6).
519 mm/s Velocidad combinada

La misma que la 574 y la 776 en CNC. La serie 1600 llega a 606 mm/s combinados, pero acelera menos: 780 mm/s² por eje, frente a 1500 mm/s² aquí (ficha E160018, págs. 6 y 8).

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la STRATO APEX-9106 alta exatidão es la elección correcta.

Desafío Engranaje, leva y husillo de bolas

Las piezas de revolución piden muchos puntos a lo largo del giro.

Solución

La MPP-310Q, bajo pedido, escanea a hasta 120 mm/s y trabaja con la mesa giratoria MRT320 en la STRATO-Apex 9106.

Desafío Calor de la propia máquina

El calor del controlador calienta la estructura y desplaza la medición.

Solución

En la STRATO-Apex 9106 el controlador queda fuera de la unidad principal, sin llevarle calor.

Desafío Programar sin parar la máquina

Crear el programa en la propia CMM saca la máquina de producción.

Solución

Con CAT1000P o MiCAT Planner, el programa de la STRATO-Apex 9106 se hace fuera de la máquina, a partir del CAD.

Desafío Mantenimiento a ciegas

Sin datos de uso, el mantenimiento se vuelve correctivo.

Solución

El Condition Monitor registra la distancia recorrida, la temperatura y las entradas de palpador de la STRATO-Apex 9106.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 355
Modelo: STRATO-Apex 9106
Capacidad Eje X: 900mm
Capacidad Eje Y: 1000mm
Capacidad Eje Z: 600mm
Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
Velocidad Máxima de Medición: 1 a 3mm/s
Aceleración Máxima Combinada: 1500 mm/s² por eje (combinada 2598 mm/s²)
Resolución: 0,02µm
Temperatura de trabajo: 19 a 21°C
Exactitud ISO 10360/E0, MPE: (0,7+2,5L/1000) µm (SP25M)
Exactitud ISO 10360/PFTU, MPE: 0,9 µm
Exactitud ISO 10360/MPEthp: 1,8 µm (45s)
Mesa de Trabajo/Material: Granito
Mesa de Trabajo/Área: 1062 × 1720 mm
Mesa de trabajo/Insertos roscados: M8×1.25
Altura máxima de la pieza: 770mm
Peso máximo bajo la mesa: 800kg
Peso total incluyendo soporte: 2410kg
Ar Presión: 0,4MPa
Consumo de Aire: 60 L/min en condiciones normales (fuente de aire: 120 L/min)

Detalles técnicos

Dimensiones externas (An × Pr × Al): 1660 × 2210 × 2830 mm
Exactitud con TP200 (E0,MPE): (1,5+2,5L/1000) µm; R0 de 1,2 µm; error de forma del palpador de 1,8 µm
Repetibilidad R0 (SP25M): 0,7 µm
Variación de temperatura admitida: 1,0 °C por hora, 2,0 °C en 24 horas, gradiente de 1,0 °C/m
Alimentación eléctrica: 100 a 120 V / 200 a 240 V CA ±10%, 700 W
Normas de ensayo: ISO 10360-2:2009 e ISO 10360-5:2020
Opcionales: MPP-310Q y SP80 bajo pedido, mesa giratoria MRT320, SurfaceMeasure, QVP, sonda SURFTEST

Funciones

Cómo usar la STRATO APEX-9106 alta exatidão

Programar

Generar el programa en MiCAT Planner o CAT1000P, a partir del CAD, fuera de la máquina.

Fijar

Sujetar la pieza en la mesa de granito por los 13 insertos M8×1,25.

Medir

Ejecutar el programa en CNC, por contacto con la TP200 o por escaneo con la SP25M.

Monitorear

Seguir el estado por la red, con MTConnect, y la condición de la máquina en el Condition Monitor.

Variantes de la serie

STRATO-Apex disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
STRATO APEX-574 alta exatidão CNC	STRATO-Apex 574	500 × 700 × 400 mm	(0,7+2,5L/1000) µm
STRATO APEX-776 alta exatidão	STRATO-Apex 776	700 × 700 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9106 alta exatidão (este)	STRATO-Apex 9106	900 × 1000 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9166 alta exatidão CNC	STRATO-Apex 9166	900 × 1600 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-162016 alta exatidão CNC	STRATO-Apex 162016	1600 × 2000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO APEX-163012	STRATO-Apex 163012	1600 × 3000 × 1200 mm	(2,5+4,0L/1000) µm
STRATO APEX-163016	STRATO-Apex 163016	1600 × 3000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO-APEX cnc grande	STRATO-Apex 2000G/3000G/4000G	hasta 4000 × 6000 × 2000 mm	Bajo consulta

Artículos incluidos

Máquina de medición por coordenadas STRATO-Apex 9106 (unidad principal con mesa de granito)
Controlador
Unidad de amortiguación de vibraciones

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la STRATO-Apex 9106 (STRATO APEX-9106 alta exatidão)?

X 900 mm, Y 1000 mm y Z 600 mm, sobre mesa de granito de 1062 × 1720 mm con 13 insertos M8×1,25.

¿Cuál es la velocidad de la STRATO APEX-9106 alta exatidão?

En CNC, hasta 300 mm/s por eje (519 mm/s combinados), medición de 1 a 3 mm/s y aceleración de 1500 mm/s² por eje (2598 combinada). En modo J/S, de 0 a 80 mm/s, con fino de 0 a 0,05 mm/s.

¿Qué exige la instalación de la STRATO APEX-9106 alta exatidão?

Aire a 0,4 MPa con consumo de 60 L/min (fuente de al menos 120 L/min) y 100 a 120 V o 200 a 240 V CA ±10%, con 700 W. La unidad mide 1660 × 2210 × 2830 mm (An × Pr × Al) y pesa 2410 kg con el amortiguador y el controlador.

¿Cuál es el desempeño de escaneo de la STRATO APEX-9106 alta exatidão?

Con la SP25M, error de forma en escaneo de 1,8 µm en 45 s y error de forma del palpador de 0,9 µm, según la ISO 10360-5:2020.

¿Cuál es la exactitud de la STRATO APEX-9106 alta exatidão?

E0,MPE de (0,7+2,5L/1000) µm con SP25M y (1,5+2,5L/1000) µm con TP200, con L en mm. La repetibilidad R0 es de 0,7 µm con SP25M y 1,2 µm con TP200.

¿Qué sondas acepta la STRATO APEX-9106 alta exatidão?

SP25M y TP200; la MPP-310Q y la SP80 bajo pedido. La línea incluye además la sonda láser SurfaceMeasure, la sonda de visión QVP y la sonda de rugosidad SURFTEST.
