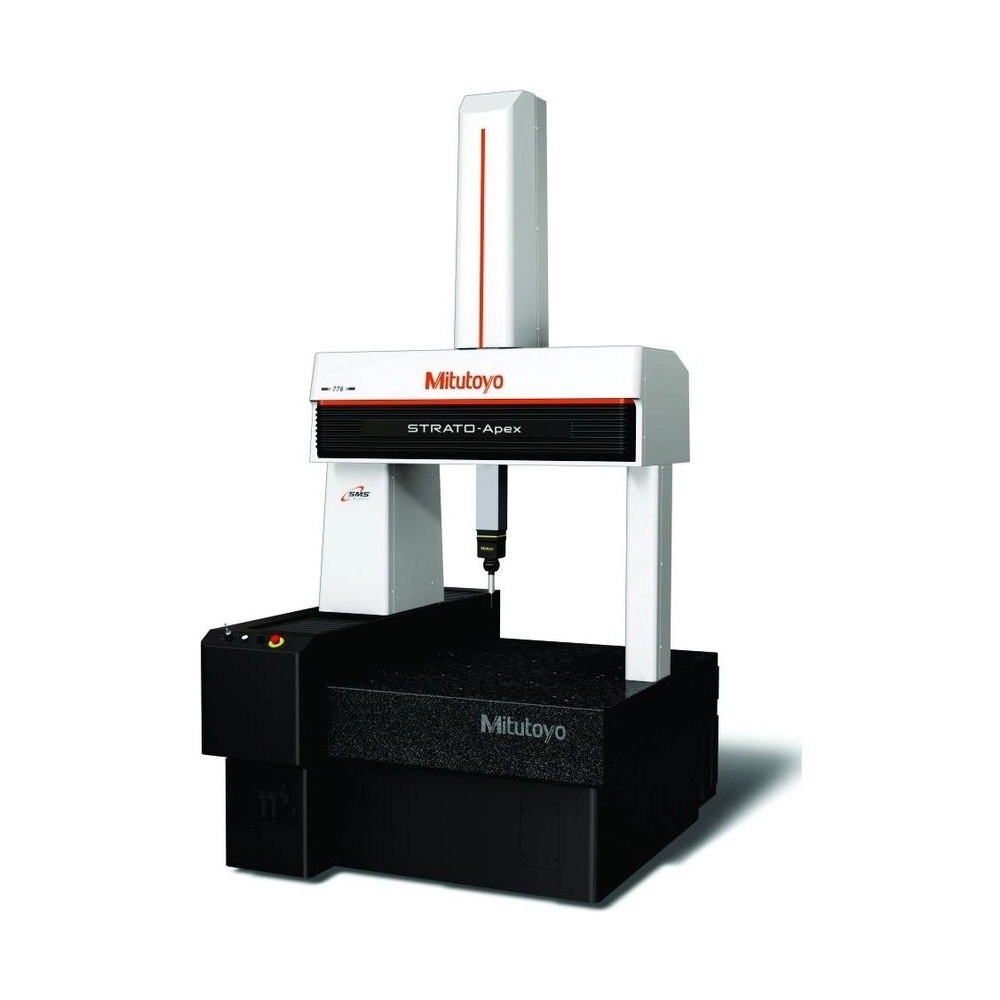

Name: Máquina de Medición por Coordenadas - STRATO APEX-776 alta precisión CNC
Brand: Mitutoyo
SKU: STRATO APEX-776 alta exatidão

SKU: STRATO APEX-776 alta exatidão

Cantidad

Sobre el producto

Abre la serie 700/900 de la STRATO-Apex: recorrido de 700 × 700 × 600 mm y escalas de vidrio cristalizado de ultra alta exactitud en cada eje.

Cada eje tiene escala de vidrio cristalizado de ultra alta exactitud, casi sin dilatación térmica, con codificador reflectante de 0,02 µm, la misma unidad de la LEGEX. El controlador queda fuera de la unidad principal, sin llevarle calor, y la exactitud de (0,7+2,5L/1000) µm con SP25M se garantiza de 19 a 21 °C.

GEOPAK, núcleo de MCOSMOS, mide y evalúa; CAT1000S compara con el CAD, MiCAT Planner genera el programa y MeasurLink sigue la calidad. La sonda láser SurfaceMeasure y la de visión QVP miden sin contacto, y el Status Monitor muestra por la red cómo está trabajando la máquina.

Recorrido de 700 × 700 × 600 mm
E0,MPE de (0,7+2,5L/1000) µm
Resolución de 0,02 µm
Amortiguador de vibraciones de serie

Diferenciales

Aspectos destacados del producto

Lo que distingue a la STRATO APEX-776 alta exatidão entre las máquinas de medición por coordenadas CNC.

Casi sin dilatación térmica.

Codificador lineal.

Con SP25M, de 19 a 21 °C.

Resortes neumáticos autonivelantes.

Sonda láser sin contacto.

Velocidad combinada en CNC.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la STRATO APEX-776 alta exatidão.

700 × 700 × 600 mm Recorrido X × Y × Z

Recorrido de 700 mm en X y en Y, con 600 mm en Z. En la tienda, el paso siguiente es la 9106, con X de 900 mm, Y de 1000 mm y el mismo Z (ficha E160018, pág. 6).
(0,7+2,5L/1000) µm E0,MPE (SP25M)

En una longitud de 700 mm, el recorrido en X o en Y, la fórmula da 2,45 µm. Para valer, la sala debe quedar de 19 a 21 °C, rango más estrecho que los 18 a 22 °C de la 574 (ficha E160018, págs. 4 y 6).
1,8 µm Escaneo (SP25M)

Es el error de forma en el escaneo de una esfera con la SP25M, en 45 s. La MPP-310Q, bajo pedido, llega a 1,6 µm, pero tarda 70 s en el mismo ensayo (ficha E160018, pág. 6).
500 kg Carga en la mesa

La 776 acepta piezas de hasta 500 kg; en la tienda, la 9106 llega a 800 kg y la 9166 a 1200 kg, todas con hasta 770 mm de altura de pieza (ficha E160018, pág. 6).
519 mm/s Velocidad combinada

Es la velocidad con los tres ejes juntos en CNC. La aceleración es de 1500 mm/s² por eje y 2598 mm/s² combinada, por encima de los 1333 mm/s² por eje de la 574 (ficha E160018, págs. 4 y 6).

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la STRATO APEX-776 alta exatidão es la elección correcta.

Desafío Superficie libre comparada con el CAD

Las piezas de forma libre deben compararse con el modelo nominal.

Solución

El CAT1000S compara la pieza medida en la STRATO-Apex 776 con el modelo CAD y muestra la desviación en el propio CAD.

Desafío Vibración del piso

La vibración del suelo donde está la máquina cambia el valor medido.

Solución

La STRATO-Apex 776 viene con unidad de amortiguación de resortes neumáticos autonivelantes, que además detecta el cambio de carga y devuelve la máquina a la horizontal.

Desafío Pieza blanda o microfabricada

Algunas piezas no aceptan ninguna fuerza de medición.

Solución

La sonda de visión QVP lee los bordes por la imagen ampliada de una cámara CCD, sin tocar la pieza.

Desafío Defecto descubierto tarde

Sin análisis en tiempo real, la tendencia solo aparece al final del lote.

Solución

MeasurLink calcula la estadística de los resultados de la STRATO-Apex 776 y muestra la carta de control en tiempo real.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 355
Modelo: STRATO-Apex 776
Capacidad Eje X: 700mm
Capacidad Eje Y: 700mm
Capacidad Eje Z: 600mm
Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
Velocidad Máxima de Medición: 1 a 3mm/s
Aceleración Máxima Combinada: 1500 mm/s² por eje (combinada 2598 mm/s²)
Resolución: 0,02µm
Temperatura de trabajo: 19 a 21°C
Exactitud ISO 10360/E0, MPE: (0,7+2,5L/1000) µm (SP25M)
Exactitud ISO 10360/PFTU, MPE: 0,9 µm
Exactitud ISO 10360/MPEthp: 1,8 µm (45s)
Mesa de Trabajo/Material: Granito
Mesa de Trabajo/Área: 862 × 1420 mm
Mesa de trabajo/Insertos roscados: M8×1.25
Altura máxima de la pieza: 770mm
Peso máximo bajo la mesa: 500kg
Peso total incluyendo soporte: 1895kg
Ar Presión: 0,4MPa
Consumo de Aire: 60 L/min en condiciones normales (fuente de aire: 120 L/min)

Detalles técnicos

Dimensiones externas (An × Pr × Al): 1460 × 1910 × 2830 mm
Exactitud con TP200 (E0,MPE): (1,4+2,5L/1000) µm; R0 de 1,2 µm; error de forma del palpador de 1,8 µm
Repetibilidad R0 (SP25M): 0,7 µm
Variación de temperatura admitida: 1,0 °C por hora, 2,0 °C en 24 horas, gradiente de 1,0 °C/m
Alimentación eléctrica: 100 a 120 V / 200 a 240 V CA ±10%, 700 W
Normas de ensayo: ISO 10360-2:2009 e ISO 10360-5:2020
Opcionales: MPP-310Q y SP80 bajo pedido, mesa giratoria MRT320, SurfaceMeasure, QVP, sonda SURFTEST

Funciones

Cómo usar la STRATO APEX-776 alta exatidão

Fijar

Sujetar la pieza en la mesa de granito por los 13 insertos M8×1,25.

Posicionar

Llevar la sonda hasta la pieza en modo J/S, de 0 a 80 mm/s, con fino de 0 a 0,05 mm/s.

Medir

Ejecutar el programa en CNC, por contacto con la TP200 o por escaneo con la SP25M.

Seguir

Ver la estadística y la carta de control en MeasurLink.

Variantes de la serie

STRATO-Apex disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
STRATO APEX-574 alta exatidão CNC	STRATO-Apex 574	500 × 700 × 400 mm	(0,7+2,5L/1000) µm
STRATO APEX-776 alta exatidão (este)	STRATO-Apex 776	700 × 700 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9106 alta exatidão	STRATO-Apex 9106	900 × 1000 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9166 alta exatidão CNC	STRATO-Apex 9166	900 × 1600 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-162016 alta exatidão CNC	STRATO-Apex 162016	1600 × 2000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO APEX-163012	STRATO-Apex 163012	1600 × 3000 × 1200 mm	(2,5+4,0L/1000) µm
STRATO APEX-163016	STRATO-Apex 163016	1600 × 3000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO-APEX cnc grande	STRATO-Apex 2000G/3000G/4000G	hasta 4000 × 6000 × 2000 mm	Bajo consulta

Artículos incluidos

Máquina de medición por coordenadas STRATO-Apex 776 (unidad principal con mesa de granito)
Controlador
Unidad de amortiguación de vibraciones

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la STRATO-Apex 776 (STRATO APEX-776 alta exatidão)?

X 700 mm, Y 700 mm y Z 600 mm, sobre mesa de granito de 862 × 1420 mm con 13 insertos M8×1,25.

¿Cuál es la exactitud de la STRATO APEX-776 alta exatidão?

E0,MPE de (0,7+2,5L/1000) µm con SP25M y (1,4+2,5L/1000) µm con TP200, con L en mm. La repetibilidad R0 es de 0,7 µm con SP25M y 1,2 µm con TP200.

¿Qué sondas acepta la STRATO APEX-776 alta exatidão?

SP25M y TP200; la MPP-310Q y la SP80 bajo pedido. La línea incluye además la sonda láser SurfaceMeasure, la sonda de visión QVP y la sonda de rugosidad SURFTEST.

¿En qué ambiente la STRATO APEX-776 alta exatidão garantiza la exactitud?

De 19 a 21 °C, con variación de hasta 1,0 °C por hora y 2,0 °C en 24 horas y gradiente de 1,0 °C por metro.

¿Qué softwares usa la STRATO APEX-776 alta exatidão?

GEOPAK, núcleo de MCOSMOS, mide y evalúa elementos geométricos. Hay también CAT1000S y CAT1000P, SCANPAK, GEARPAK Express, MSURF, MiCAT Planner y MeasurLink.

¿La STRATO APEX-776 alta exatidão puede cambiar de lugar?

Tiene un sistema de arranque que bloquea la operación si detecta vibración inesperada o cambio de lugar. Antes de mover la máquina después de la instalación, hay que hablar con Mitutoyo.
