STRATO-APEX CNC GRANDE - Guía separada de Alta Precisión 2000mm / 3000mm / 4000mm - Mitutoyo

Name: STRATO-APEX CNC GRANDE - Guía separada de Alta Precisión 2000mm / 3000mm / 4000mm
Brand: Mitutoyo
SKU: STRATO-APEX cnc grande

SKU: STRATO-APEX cnc grande

Cantidad

Sobre el producto

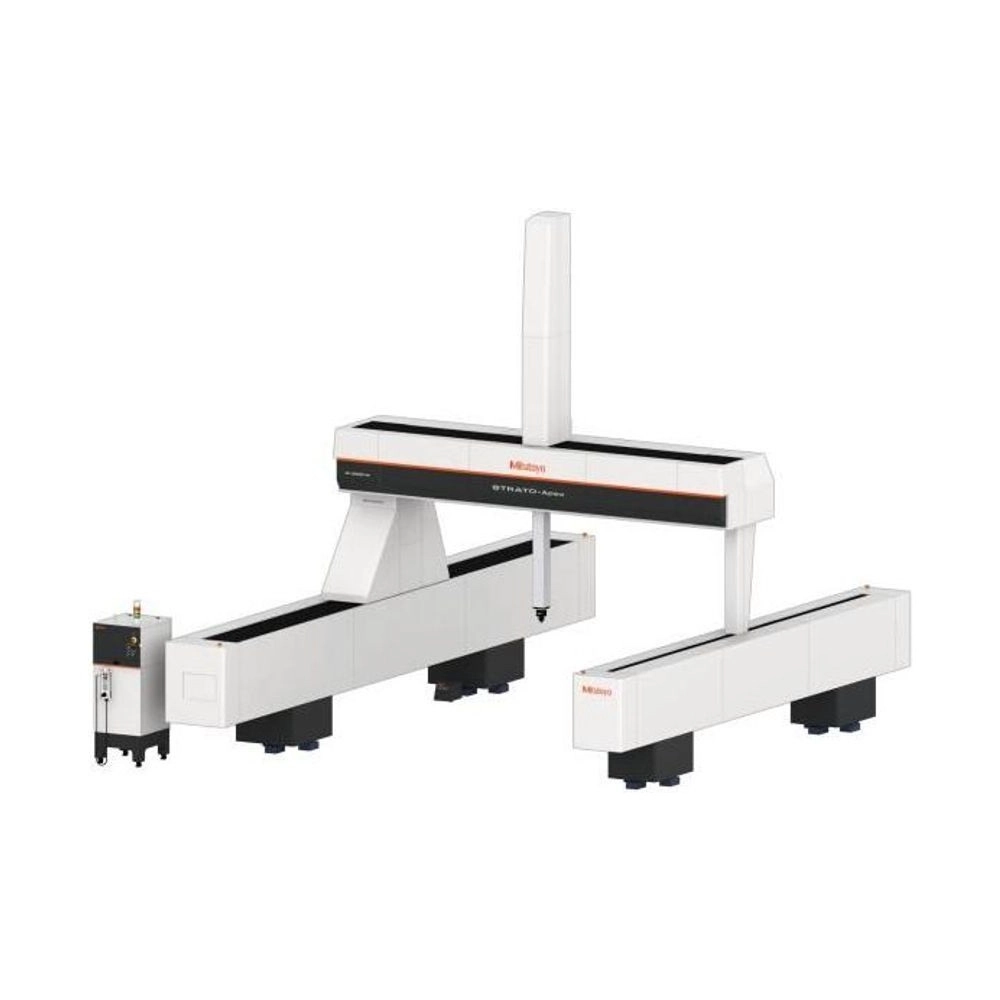

La Máquina de Medición por Coordenadas CNC STRATO-Apex de guía separada Mitutoyo (STRATO-APEX cnc grande) es la serie 2000G, 3000G y 4000G: X de 2000, 3000 o 4000 mm, Y de 3000 a 6000 mm y Z de 1200, 1600 o 2000 mm, para piezas grandes y pesadas.

Usa la estructura estándar de Mitutoyo para máquinas grandes, con codificadores lineales fabricados por la propia Mitutoyo en la detección de posición. Según Mitutoyo, en el rango de X de 2000 a 3000 mm la exactitud y la velocidad de desplazamiento son las más altas del mundo.

El MOVAC, de serie, restaura automáticamente la exactitud perdida por la deformación de la base, y la compensación de temperatura garantiza la exactitud de 18 a 22 °C, aunque lo ideal es instalar la máquina en una sala controlada. La exactitud de cada configuración la informa Mitutoyo bajo consulta.

X de 2000 a 4000 mm
Y de 3000 a 6000 mm
MOVAC de serie
Exactitud garantizada de 18 a 22 °C

Diferenciales

Aspectos destacados del producto

Lo que distingue a la STRATO-APEX cnc grande entre las máquinas de medición por coordenadas CNC.

Estructura para pieza grande.

Fabricado por Mitutoyo.

Corrige la deformación de la base.

Rango de exactitud garantizada.

Cuatro opciones de Y.

Sensor de área y de haz.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la STRATO-APEX cnc grande.

2000, 3000 o 4000 mm Eje X

Series 2000G, 3000G y 4000G.
3000 a 6000 mm Eje Y

En pasos de 1000 mm.
1200, 1600 o 2000 mm Eje Z

Según la configuración.
18 a 22 °C Temperatura

Exactitud garantizada.
Bajo consulta Exactitud

Informada por Mitutoyo.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la STRATO-APEX cnc grande es la elección correcta.

Desafío Pieza demasiado grande para una CMM de mesa

Carrocerías, estructuras y moldes grandes no caben en las CMM de mesa fija.

Solución

La STRATO-Apex de guia separada llega a 4000 mm en X, 6000 mm en Y y 2000 mm en Z.

Desafío Base que se deforma con el tiempo

En máquinas grandes, la deformación de la base quita exactitud.

Solución

El MOVAC de la STRATO-Apex de guia separada restaura esa exactitud automáticamente, de serie.

Desafío Nave con temperatura variable

Sin compensación, la dilatación desplaza la medición.

Solución

La compensación de temperatura de la STRATO-Apex de guia separada garantiza la exactitud de 18 a 22 °C.

Desafío Operador cerca de una máquina grande en movimiento

El tamaño de la máquina pide protección en el área de trabajo.

Solución

La STRATO-Apex de guia separada acepta como opcionales sensor de haz del eje Z, interruptor de cinta y sensor de área.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: STRATO-Apex 2000G, 3000G o 4000G
Capacidad Eje X: 2000, 3000 o 4000 mm
Capacidad Eje Y: 3000, 4000, 5000 o 6000 mm
Capacidad Eje Z: 1200, 1600 o 2000 mm
Temperatura de trabajo: 18 a 22°C

Detalles técnicos

Tipo: Guía separada, estructura estándar Mitutoyo para máquinas grandes
Detección de posición: Codificadores lineales de alta exactitud fabricados por Mitutoyo
Corrección de la base: MOVAC, de serie
Opcionales de seguridad: Sensor de haz del eje Z, interruptor de cinta, sensor de área
Integración: SMS y MeasurLink

Funciones

Cómo usar la STRATO-APEX cnc grande

Elegir

Definir con Mitutoyo el modelo (X), el Y y el Z de la configuración.

Instalar

Preparar el lugar, de preferencia con temperatura controlada.

Medir

Ejecutar el programa CNC en la pieza grande.

Seguir

Analizar los resultados en MeasurLink.

Variantes de la serie

STRATO-Apex disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
STRATO APEX-574 alta exatidão CNC	STRATO-Apex 574	500 × 700 × 400 mm	(0,7+2,5L/1000) µm
STRATO APEX-776 alta exatidão	STRATO-Apex 776	700 × 700 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9106 alta exatidão	STRATO-Apex 9106	900 × 1000 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9166 alta exatidão CNC	STRATO-Apex 9166	900 × 1600 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-162016 alta exatidão CNC	STRATO-Apex 162016	1600 × 2000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO APEX-163012	STRATO-Apex 163012	1600 × 3000 × 1200 mm	(2,5+4,0L/1000) µm
STRATO APEX-163016	STRATO-Apex 163016	1600 × 3000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO-APEX cnc grande (este)	STRATO-Apex 2000G/3000G/4000G	hasta 4000 × 6000 × 2000 mm	Bajo consulta

Artículos incluidos

Máquina de medición por coordenadas STRATO-Apex de guía separada (serie 2000G, 3000G o 4000G), en la configuración del pedido

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es la STRATO-Apex de guia separada (STRATO-APEX cnc grande)?

Es la serie de guía separada de la STRATO-Apex, con los modelos 2000G, 3000G y 4000G, hecha para medir piezas grandes y pesadas con alta exactitud.

¿Qué recorridos ofrece la STRATO-Apex de guia separada (STRATO-APEX cnc grande)?

X de 2000, 3000 o 4000 mm; Y de 3000, 4000, 5000 o 6000 mm; Z de 1200, 1600 o 2000 mm.

¿Cuál es la exactitud de la STRATO-Apex de guia separada (STRATO-APEX cnc grande)?

Mitutoyo informa la exactitud de cada configuración bajo consulta. La compensación de temperatura la garantiza de 18 a 22 °C.

¿Qué es el MOVAC de la STRATO-Apex de guia separada (STRATO-APEX cnc grande)?

Es un sistema de serie que restaura automáticamente la exactitud perdida por la deformación de la base.

¿La STRATO-Apex de guia separada (STRATO-APEX cnc grande) necesita sala climatizada?

La exactitud se garantiza de 18 a 22 °C, pero Mitutoyo indica, para CMM de alta exactitud, la instalación en una sala con temperatura controlada.

¿Qué opcionales de seguridad tiene la STRATO-Apex de guia separada (STRATO-APEX cnc grande)?

Sensor de haz del eje Z, interruptor de cinta y sensor de área.
