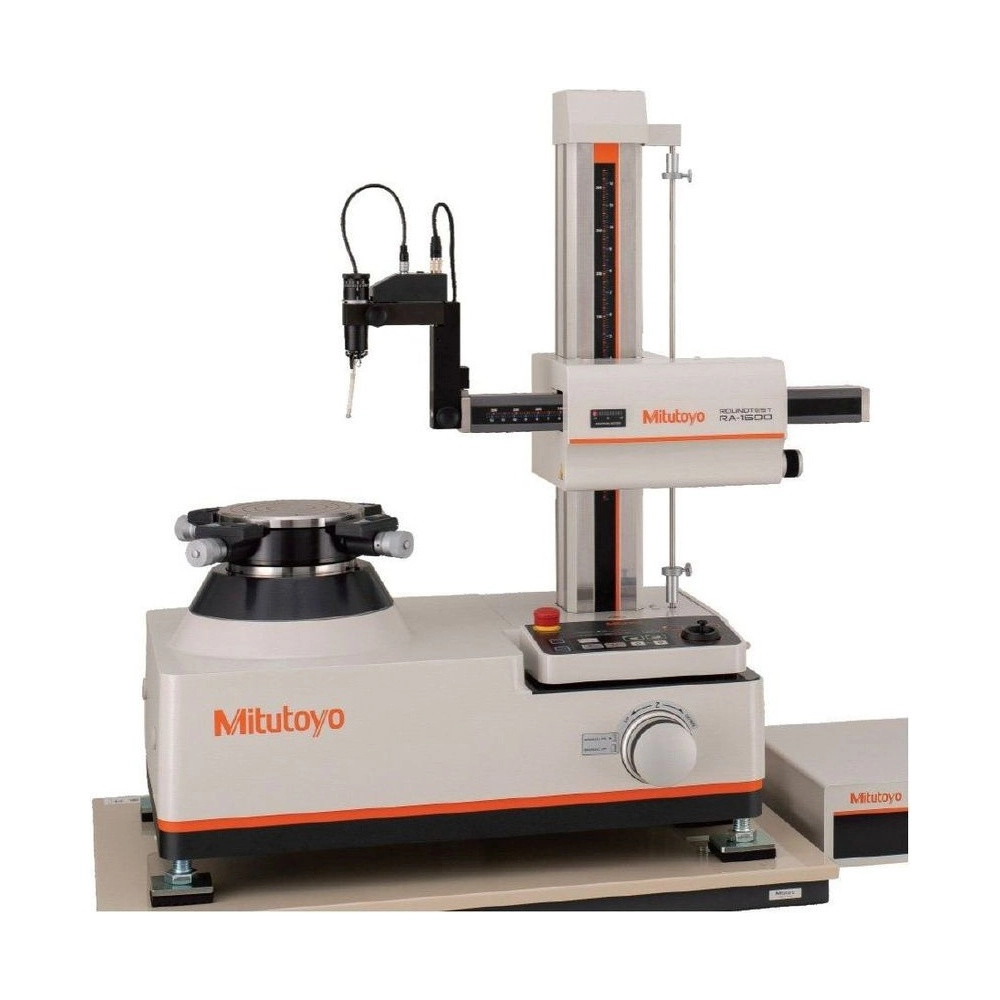

Sistema de medición de circularidad y cilindricidad de capacidad intermedia y estructura compacta. Mide piezas de hasta ø280 mm y 300 mm de altura sobre una mesa giratoria de ø150 mm, con exactitud de rotación radial de (0,02 + 6H/10000) µm.

La mesa tiene el sistema D.A.T. (Digital Adjustment Table): después de una medición preliminar de dos secciones, ROUNDPAK indica cuánto girar cada cabezal Digimatic para centrar y nivelar la pieza, dentro de ±3 mm y ±1°. Ese ajuste puede formar parte del propio programa de medición, lo que quita el error del operador de la preparación.

El brazo y la columna son motorizados, lo que permite medir en espiral y evaluar rectitud y cilindricidad, y el brazo de cerámica se desarrolló con análisis de elementos finitos. El eje Z tiene sistema anticolisión, y el software ROUNDPAK, en Windows, ofrece también simulación offline.

Piezas de hasta ø280 mm × 300 mm
Exactitud radial (0,02 + 6H/10000) µm
Mesa D.A.T. de ajuste guiado · certificado de inspección
Brazo y columna motorizados · ROUNDPAK

Diferenciales

Aspectos destacados del producto

Lo que distingue al 211-733A entre los Roundtest.

Centrado y nivelación guiados.

Columna motorizada de 300 mm.

Detecta la pieza por dentro o por fuera.

Protección en el eje Z.

Diseñado por elementos finitos.

Con simulación offline.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 211-733A.

ø280 × 300 mm Pieza

Diámetro medible de hasta 280 mm y altura de hasta 300 mm; el mayor diámetro que admite la máquina es ø560 mm, y el recorrido radial va de –25 a +140 mm desde el centro (folleto FVP-218, pág. 3; catálogo 2019, cuad. 55, pág. L-35).
(0,02 + 6H/10000) µm Rotación radial

H es la altura de medición en mm: a 100 mm de la mesa, el error de rotación queda en 0,08 µm, y a 300 mm, en el tope del recorrido, en 0,20 µm. En sentido axial vale (0,02 + 6X/10000) µm, con X la distancia al centro (folleto FVP-218, pág. 3).
ø150 mm · 4, 6 o 10 rpm Mesa

Mesa giratoria con tres velocidades de rotación y carga de hasta 25 kg, con los cabezales Digimatic de centrado y nivelación en la propia mesa (folleto FVP-218, pág. 3).
Motorizados · recorrido vertical 300 mm Brazo y columna

Los dos ejes se mueven por motor: la columna sube 300 mm con paralelismo de 1,5 µm/300 mm respecto al eje de rotación, para rectitud y cilindricidad, y los dos juntos hacen la medición en espiral. El brazo es de cerámica, diseñado por análisis de elementos finitos (folleto FVP-218, págs. 2 y 3).
±400 / ±40 / ±4 µm Sensor

Tres rangos de medición, seguimiento de ±5 mm y punta inclinable ±45°; la detección de la pieza, por dentro o por fuera, se hace con un toque. Con la punta estándar, la profundidad medible es de 91 mm en agujero de ø32 mm y de 50 mm en agujero de ø7 mm (catálogo 2019, cuad. 55, pág. L-35).
Windows · simulación offline ROUNDPAK

El software corre en Windows, en varios idiomas, y la simulación offline permite armar y probar el programa de medición fuera de la máquina; la nivelación y el centrado pueden formar parte de ese programa (folleto FVP-218, pág. 2).

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 211-733A es la elección correcta.

Desafío Preparar la pieza toma más que medir

Centrar y nivelar a mano, por tanteo, consume tiempo y depende de la experiencia del operador.

Solución

En el 211-733A, ROUNDPAK calcula el ajuste de cada cabezal de la mesa D.A.T. a partir de una medición preliminar: la preparación pasa a ser un valor a girar, no un tanteo.

Desafío Evaluar cilindricidad, no solo circularidad

Medir solo secciones aisladas no muestra la forma a lo largo de la longitud.

Solución

La columna motorizada del 211-733A desplaza el sensor a lo largo de 300 mm, y ROUNDPAK evalúa rectitud y cilindricidad a partir de ese recorrido.

Desafío Choque de la punta con la pieza

Una colisión en el eje vertical puede dañar el sensor y detener el equipo.

Solución

El eje Z del 211-733A tiene sistema anticolisión, que evita roturas y daños al sistema.

Desafío Muchos parámetros de forma en una sola máquina

Circularidad, planitud, cabeceo y paralelismo suelen pedir instrumentos diferentes.

Solución

El 211-733A evalúa circularidad, cilindricidad, coaxialidad, concentricidad, planitud, paralelismo, perpendicularidad, cabeceo y rectitud.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 211
Modelo: RA-1600
Fuerza de medición: 7 a 10 mN (0,7 a 1 gf)
Accesorios estándar: Punta estándar 12AAL021 (ø1,6 mm, metal duro) y certificado de inspección
Marca: Mitutoyo
Voltaje: 100 a 240 V CA
Precisión: Rotación radial: (0,02+6H/10000) µm; axial: (0,02+6X/10000) µm
Diámetro máximo de la pieza: ø280 mm
Notas y observaciones: Peso: 175 kg. Alimentación neumática: 390 kPa (4 kgf/cm²), consumo de aire de 22 L/min. Capacidad de carga de la mesa: 25 kg. Software ROUNDPAK.
Dimensiones (L×A×H): 890×490×840 mm

Detalles técnicos

Mesa giratoria: ø150 mm; 4, 6 o 10 rpm; centrado ±3 mm; nivelación ±1°
Mayor diámetro que admite la máquina: ø560 mm
Recorrido radial: 165 mm (de –25 a +140 mm desde el centro)
Sensor: ±400 / ±40 / ±4 µm; seguimiento ±5 mm; inclinación de la punta ±45°
Profundidad con la punta estándar: ø32 × 91 mm y ø7 × 50 mm
Columna: Paralelismo con el eje de rotación de 1,5 µm/300 mm; rectitud en el recorrido corto de 0,20 µm/100 mm
Eje X: Rectitud de 2,7 µm/140 mm; perpendicularidad con el eje de rotación de 1,6 µm/140 mm
Filtros: Pasa bajos 15, 50, 150 y 500 upr; pasa banda 15 a 150, 15 a 500 y 50 a 500 upr
Círculo de referencia: LSC, MZC, MIC, MCC
Ampliación: ×5 a ×50.000 o automática
Aire y energía: 0,39 MPa; 22 L/min en reposo (80 L/min en operación); 80 W

Funciones

Funciones del 211-733A

Preparar

Centrar y nivelar la pieza girando los cabezales de la mesa según el valor que indica ROUNDPAK.

Detectar la pieza

Detección de la superficie interna o externa con un toque.

Medir

Circularidad en la mesa giratoria; rectitud y cilindricidad con el desplazamiento motorizado de la columna; medición en espiral con los dos ejes en movimiento.

Analizar

Filtros, círculo de referencia (LSC, MZC, MIC, MCC) y ampliación de ×5 a ×50.000; el software ubica la mayor amplitud de error dentro del ángulo configurado.

Programar

Incluir la nivelación y el centrado en el programa de medición y probar el programa en simulación offline.

Variantes de la serie

Roundtest RA-1600 disponible en la tienda

Código	Modelo	Diámetro máximo de la pieza	Recorrido vertical
211-733A (este)	RA-1600	ø280 mm	300 mm

Artículos incluidos

Roundtest RA-1600
Punta estándar 12AAL021 (ø1,6 mm, metal duro)
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el tamaño máximo de pieza del 211-733A?

Hasta ø280 mm de diámetro medible y 300 mm de altura, con carga de hasta 25 kg en la mesa. La máquina admite piezas de hasta ø560 mm.

¿Qué cambia con la mesa D.A.T. del 211-733A?

En lugar de centrar y nivelar por tanteo, el operador hace una medición preliminar y ROUNDPAK indica cuánto girar cada cabezal Digimatic. El alcance es de ±3 mm en el centrado y ±1° en la nivelación.

¿Qué características evalúa el 211-733A?

Circularidad, cilindricidad, coaxialidad, concentricidad, cabeceo circular y total, espesor de pared, perpendicularidad, planitud, paralelismo y rectitud, entre otras.

¿Cuál es la exactitud de rotación del 211-733A?

Radial: (0,02 + 6H/10000) µm; axial: (0,02 + 6X/10000) µm. H es la altura de medición y X la distancia al centro, ambas en mm.

¿El 211-733A necesita aire comprimido?

Sí: 0,39 MPa, con consumo de 22 L/min en reposo y a partir de 80 L/min en operación. La alimentación eléctrica es de 100 a 240 V CA.

¿Qué software acompaña al 211-733A?

ROUNDPAK, en Windows, con herramientas de medición, edición e informes y simulación offline.
