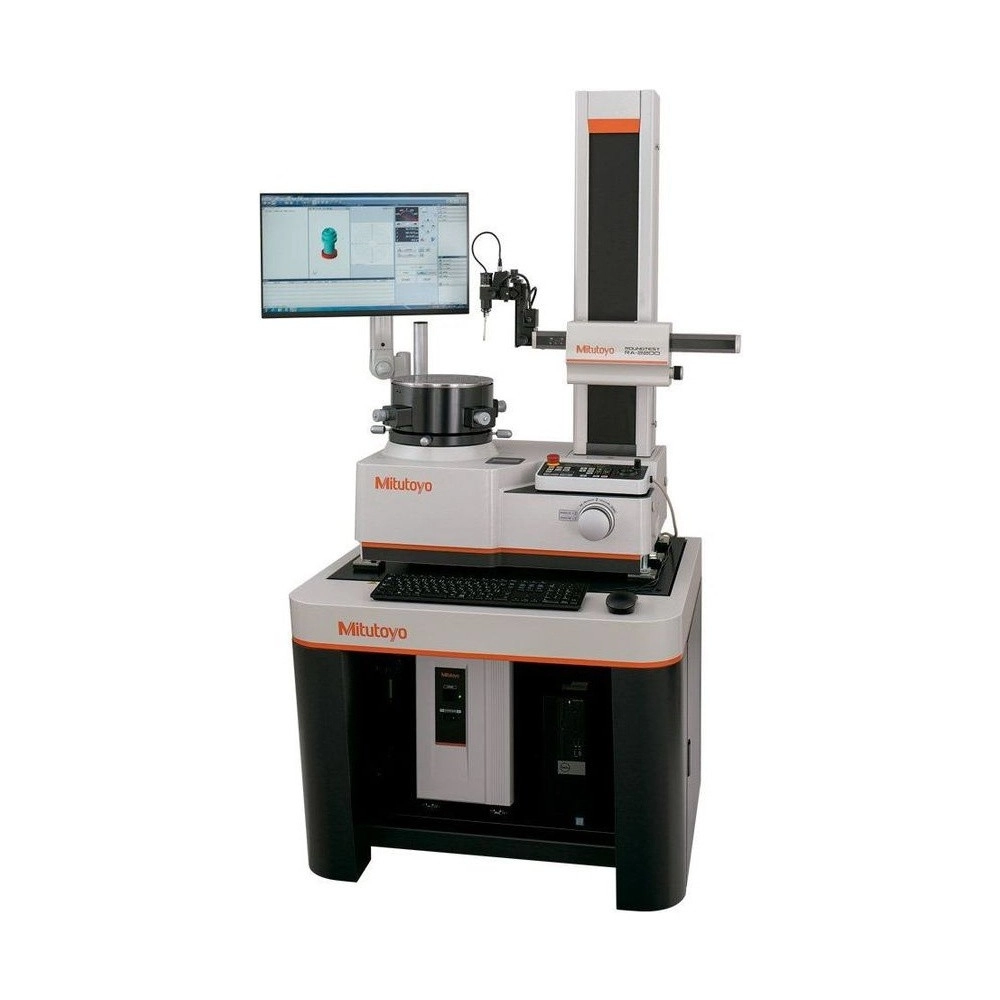

Name: ROUNDTEST RA-2200
Brand: Mitutoyo
SKU: RA-2200

SKU: RA-2200

Cantidad

Sobre el producto

Familia de sistemas de medición de circularidad y cilindricidad de la serie 211 en cuatro versiones, que cambia por la mesa y por la altura de la columna. En todas, la mesa giratoria tiene exactitud de rotación radial de (0,02 + 3,5H/10000) µm, lo que permite medir también planitud y paralelismo, en piezas de hasta ø300 mm y 30 kg.

En las versiones AS y AH, la mesa A.A.T. centra y nivela la pieza sola después de la medición preliminar de dos secciones. En las versiones DS y DH, la mesa D.A.T. guía al operador paso a paso, indicando cuánto girar cada cabezal. La letra S indica columna de 300 mm, y la H, de 500 mm, para piezas más altas.

El sensor mide diámetros interno y externo en una medición continua, sin cambiar de posición, y un sensor de colisión en el eje Z protege la punta. Los ejes llegan a 50 mm/s en la vertical y 30 mm/s en el radio, y ROUNDPAK hace el análisis, el informe y el programa de medición.

Exactitud radial (0,02 + 3,5H/10000) µm
Mesa A.A.T. (AS/AH) o D.A.T. (DS/DH)
Columna de 300 mm (S) o 500 mm (H)
Piezas de hasta ø300 mm y 30 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la familia RA-2200 entre los Roundtest.

Ajuste automático o guiado.

Versiones S y H.

Sin reposicionar el sensor (patente).

112 mm, para agujero profundo.

Cuando la pieza no gira entera.

Protección en el eje Z.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del RA-2200.

(0,02 + 3,5H/10000) µm Rotación radial

H es la altura de medición en mm: a 100 mm de la mesa, el error de rotación queda en 0,055 µm (en el RA-1600, con 6H, son 0,08 µm); a 300 mm, 0,125 µm, y en el tope de la columna H, a 500 mm, 0,195 µm. En sentido axial vale (0,02 + 3,5X/10000) µm, con X la distancia al centro (catálogo 2019, cuad. 55, pág. L-36).
ø300 mm · 30 kg Pieza

Diámetro medible de 300 mm y carga de 30 kg en la mesa; la máquina admite piezas de hasta ø580 mm, y el recorrido radial de 175 mm va de –25 a +150 mm del centro. La altura medible es de 300 mm en las versiones S y de 500 mm en las H (cuad. 55, pág. L-36).
Z hasta 50 mm/s · X hasta 30 mm/s Ejes

La mayor velocidad de accionamiento de la clase, según Mitutoyo: la columna sube a 50 mm/s con rectitud de 0,10 µm/100 mm, y el eje radial, con escala lineal, avanza a 30 mm/s con rectitud de 0,7 µm/150 mm (catálogo E4385, pág. 3; cuad. 55, pág. L-36).
10 a 50 mN Fuerza de medición

Cinco niveles de regulación de la fuerza con que la punta estándar, de ø1,6 mm en metal duro, toca la pieza; el sensor tiene tres rangos, ±400, ±40 y ±4 µm, seguimiento de ±5 mm, cambio de dirección con un toque y punta inclinable ±45° (cuad. 55, pág. L-36).
112 mm, 3 posiciones Soporte deslizante

De serie: el sensor se desliza y se traba en tres posiciones, para alcanzar agujeros profundos de pared gruesa; con la punta estándar, mide a 85 mm de profundidad en agujeros desde ø32 mm (catálogo E4385, pág. 2; cuad. 55, pág. L-36).
ø235 o ø200 mm Mesa

Cuatro velocidades, 2, 4, 6 y 10 rpm, y nivelación de ±1°; la mesa de ø235 mm, de las versiones A, centra en ±3 mm, y la de ø200 mm, de las versiones D, en ±5 mm. La plataforma antivibración viene integrada, con un área de instalación 20 a 40% menor que la de las Roundtest anteriores (cuad. 55, pág. L-36; catálogo E4385, pág. 2).

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el RA-2200 es la elección correcta.

Desafío Centrar y nivelar sin experiencia

La preparación de la pieza es la mayor parte del trabajo de medir circularidad y depende de quien opera.

Solución

En el RA-2200AS y AH, la mesa A.A.T. hace el ajuste sola; en el DS y DH, la D.A.T. guía al operador paso a paso.

Desafío Medir diámetro interno y externo

Cambiar la posición del sensor entre el agujero y la cara externa interrumpe la medición.

Solución

El RA-2200 pasa del agujero a la cara externa en la misma pasada, sin reposicionar el sensor, un recurso patentado por Mitutoyo.

Desafío Agujero profundo de pared gruesa

Con el brazo estándar común, algunos agujeros profundos quedan fuera de alcance.

Solución

El soporte deslizante del sensor, de serie en el RA-2200, se desplaza 112 mm y se detiene en tres posiciones.

Desafío Pieza que no gira una vuelta entera

Un resalte o una interferencia impide girar la pieza 360° en la mesa.

Solución

La función de medición de círculo parcial del RA-2200 mide solo los segmentos accesibles de la circunferencia.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

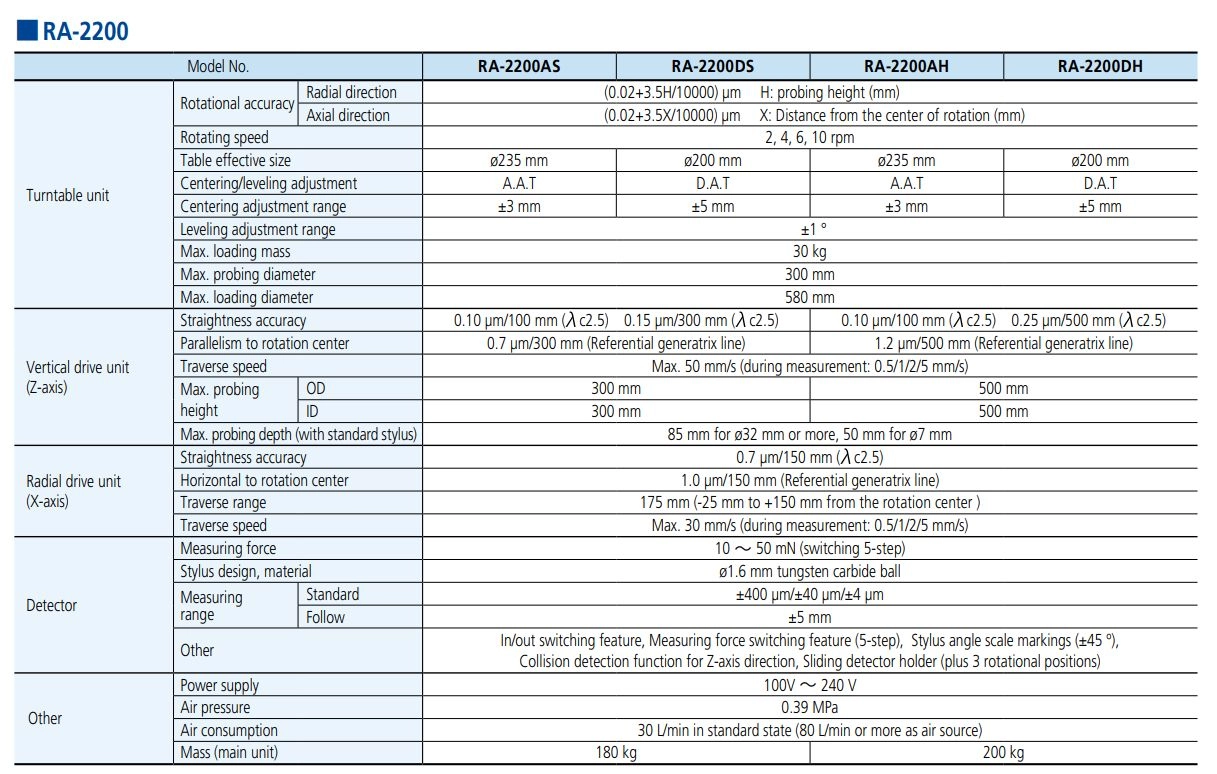

Especificaciones

Serie: 211
Modelo: RA-2200 (AS, DS, AH, DH)
Fuerza de medición: Aprox. 10 a 50 mN, 5 niveles
Accesorios estándar: Punta estándar 12AAL021 (ø1,6 mm, metal duro), dispositivo de deslizamiento del sensor y certificado de inspección
Marca: Mitutoyo
Voltaje: 100 a 240 V CA
Precisión: Rotación radial: (0,02+3,5H/10000) µm; axial: (0,02+3,5X/10000) µm
Diámetro máximo de la pieza: ø300 mm
Notas y observaciones: Familia RA-2200: AS y AH con mesa A.A.T. (centrado y nivelación automáticos); DS y DH con mesa D.A.T. y operación guiada. S: columna de 300 mm, 180 kg; H: columna de 500 mm, 200 kg. Aire comprimido: 0,39 MPa.

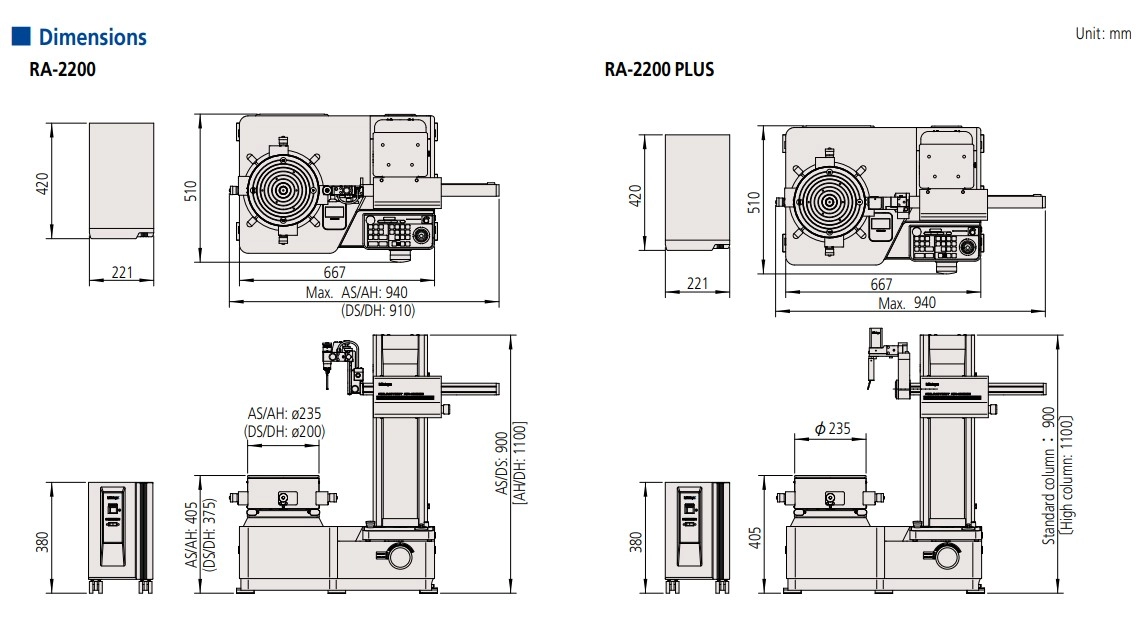

Detalles técnicos

Rotación de la mesa: 2, 4, 6 o 10 rpm; nivelación ±1°
Eje Z (columna): Hasta 50 mm/s; rectitud de 0,10 µm/100 mm; profundidad de 85 mm desde ø32 mm
Eje X (radial): Recorrido de 175 mm (–25 a +150 mm del centro); hasta 30 mm/s; rectitud de 0,7 µm/150 mm; escala lineal
Sensor: Cambio de dirección con un toque, inclinación de la punta ±45°, detección de colisión en el eje Z
Instalación: Plataforma antivibración integrada, con área de instalación cerca de 20 a 40% menor que las anteriores de Mitutoyo
Aire comprimido: 0,39 MPa, 30 L/min

Funciones

Funciones del RA-2200

Preparar

Medir dos secciones preliminares y centrar y nivelar: sola en las versiones A, guiada en las versiones D.

Posicionar

Llevar el sensor a la posición a hasta 50 mm/s en la vertical y 30 mm/s en el radio.

Medir

Interno y externo en la misma pasada; círculo parcial cuando la pieza no gira entera.

Analizar

En ROUNDPAK, best-fit con valor de diseño, análisis armónico, picos y valles, y recálculo.

Automatizar

Grabar un programa que va desde el inicio de la medición hasta la impresión del informe.

Variantes de la serie

Versiones del Roundtest RA-2200

Versión	Mesa (ajuste, diámetro, centrado)	Altura de medición	Peso
RA-2200AS	A.A.T. (automática), ø235 mm, ±3 mm	300 mm	180 kg
RA-2200DS	D.A.T. (guiada), ø200 mm, ±5 mm	300 mm	180 kg
RA-2200AH	A.A.T. (automática), ø235 mm, ±3 mm	500 mm	200 kg
RA-2200DH	D.A.T. (guiada), ø200 mm, ±5 mm	500 mm	200 kg

Artículos incluidos

Roundtest RA-2200 (versión según el pedido)
Punta estándar 12AAL021 (ø1,6 mm, metal duro)
Soporte deslizante del sensor
Certificado de inspección

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre las versiones del RA-2200?

AS y AH tienen mesa A.A.T., con centrado y nivelación automáticos; DS y DH tienen mesa D.A.T., que guía el ajuste manual. S indica columna de 300 mm (180 kg) y H, de 500 mm (200 kg).

¿Cuál es la exactitud de rotación del RA-2200?

Radial: (0,02 + 3,5H/10000) µm; axial: (0,02 + 3,5X/10000) µm. H es la altura de medición y X la distancia al centro de rotación, ambas en mm, en las cuatro versiones.

¿Cuál es el tamaño máximo de pieza del RA-2200?

Hasta ø300 mm de diámetro medible y 30 kg sobre la mesa, con 300 mm de altura en las versiones S y 500 mm en las H. Piezas de hasta ø580 mm caben en la máquina.

¿El RA-2200 mide diámetro interno?

Sí. El sensor pasa de la cara interna a la externa en la misma pasada, sin cambiar de posición: es la medición continua patentada por Mitutoyo.

¿El RA-2200 necesita aire comprimido?

Sí: 0,39 MPa, con consumo de 30 L/min. La alimentación eléctrica es de 100 a 240 V.

¿Qué software analiza las mediciones del RA-2200?

ROUNDPAK, con selección de parámetros por íconos, best-fit con valor de diseño, análisis armónico, recálculo, informes de diseño libre y gráficos 3D.
