Name: Roundtracer Extreme - Máquina CNC de Medición de Circularidad Forma Contorno y Rugosidad
Brand: Mitutoyo
SKU: RT-EXTREME

SKU: RT-EXTREME

Cantidad

Sobre el producto

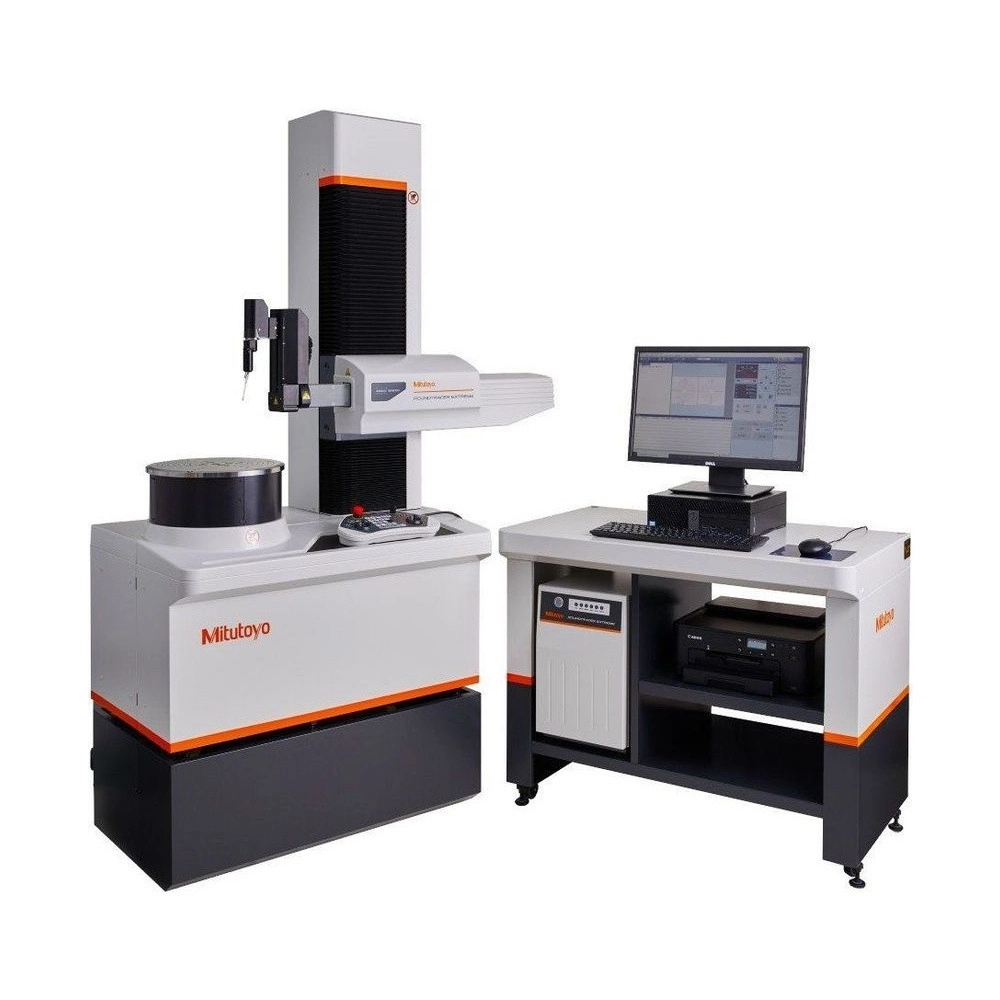

El Roundtracer Extreme Mitutoyo RTX-0605-A (RT-EXTREME) es un sistema CNC de medición triple: reúne en una sola máquina la medición de circularidad y cilindricidad de los Roundtest y la de contorno y rugosidad de los Formtracer. Mide piezas de hasta ø680 mm y 60 kg, con recorrido vertical de 550 mm, y está indicado para árboles de levas, rodamientos, poleas CVT y conos de portaherramientas.

El eje deslizante motorizado, con 3 posiciones, mide el diámetro interno de piezas gruesas sin cambiar el palpador y combina esa medición con la de la cara superior para evaluar perpendicularidad y cabeceo. El palpador trabaja a 0° o 10°, y ROUNDPAK reconoce la posición, lo que permite medir agujeros pequeños y el diámetro externo sin retirar la pieza de la mesa.

Los ejes X y Z llegan a 100 mm/s y la mesa a 30 rpm, y en la medición curvilínea la captura empieza sin esperar la posición 0°, lo que reduce el tiempo de posicionamiento en cerca de 40%, según Mitutoyo. La mesa tiene guías de rodamiento y el eje Z usa guía híbrida con cojinetes aerostáticos, para mediciones muy repetibles.

Medición triple: forma, contorno y rugosidad
Piezas de hasta ø680 mm y 60 kg
Ejes X/Z hasta 100 mm/s · mesa hasta 30 rpm
Rotación radial de (0,02+3,5H/10000) µm

Diferenciales

Aspectos destacados del producto

Lo que distingue al Roundtracer Extreme (RT-EXTREME) entre los sistemas de medición de forma.

Forma, contorno y rugosidad.

Motorizado, 3 posiciones.

Reconocido por ROUNDPAK.

En los ejes X y Z.

Para superficies de sellado.

Con aviso de colisión.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del Roundtracer Extreme (RT-EXTREME).

ø680 mm, 60 kg Pieza

Diámetro y carga máximos.
550 mm Recorrido vertical

Columna del eje Z.
197 mm Eje X

De –33 a 164 mm del centro.
(0,02+3,5H/10000) µm Rotación radial

H = altura de palpado (mm).
±400 / ±40 / ±3,6 µm Detector

Intervalos de medición.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el Roundtracer Extreme (RT-EXTREME) es la elección correcta.

Desafío Tres máquinas para una pieza

Un árbol de levas pide contorno de la leva, rugosidad y circularidad, normalmente en equipos separados.

Solución

El RT-EXTREME hace las tres mediciones en una sola máquina.

Desafío Agujero interno de pieza gruesa

Medir el diámetro interno de piezas de pared gruesa suele exigir cambiar el palpador.

Solución

El eje deslizante motorizado de 3 posiciones del RT-EXTREME elimina la interferencia y mide sin cambio de palpador.

Desafío Agujero pequeño y diámetro externo seguidos

Cambiar el ángulo del palpador entre uno y otro obliga a reposicionar la pieza.

Solución

En el RT-EXTREME el palpador va a 0° o 10°, y ROUNDPAK reconoce el cambio sin mover la pieza.

Desafío Superficie de sellado

El lead (twist) del mecanizado afecta el sellado y no aparece en la rugosidad común.

Solución

El RT-EXTREME hace análisis de lead (twist), además de rugosidad con ruido menor que 0,1 µm Rz.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 211
Modelo: Roundtracer Extreme RTX-0605-A
Accesorios estándar: Punta estándar 12AAV342 (ø1,6 mm, metal duro)
Marca: Mitutoyo
Capacidad: Carga máxima de 60 kg; recorrido vertical de 550 mm; eje X de 197 mm
Precisión: Rotación radial: (0,02+3,5H/10000) µm; axial: (0,02+3,5R/10000) µm
Diámetro máximo de la pieza: ø680 mm
Notas y observaciones: Sistema CNC de medición triple: circularidad y cilindricidad, contorno y rugosidad. Ejes X y Z hasta 100 mm/s; mesa hasta 30 rpm. Eje deslizante motorizado de 3 posiciones; punta a 0° o 10°. Detector ±400/±40/±3,6 µm.

Detalles técnicos

Principio: CNC de medición triple: circularidad y cilindricidad, contorno y rugosidad
Mesa giratoria: Guías de rodamiento, menos cambio de posición de la pieza; hasta 30 rpm
Eje Z: Guía híbrida con elementos de fricción y cojinetes aerostáticos
Eje deslizante: Motorizado, 3 posiciones
Palpador: Ángulo de 0° o 10°; punta estándar 12AAV342
Rugosidad: Ruido menor que 0,1 µm Rz; soporte 12AAU418 para los detectores 178-396-2 y 178-397-2
Software: ROUNDPAK, FORMTRACEPAK-AP, MCubeMap; opcionales MeasurLink y FORMEio

Funciones

Funciones del Roundtracer Extreme

Programar

Crear el programa en ROUNDPAK en modo offline, en 3D, con aviso de colisión y límites de recorrido en los ejes X y Z.

Operar

En el modo de operador, solo se pueden ejecutar programas ya creados; el control remoto ajusta la velocidad en tiempo real.

Medir

Circularidad, cilindricidad, contorno y rugosidad en secuencia, con el eje deslizante y el palpador a 0° o 10°.

Analizar

Contorno y rugosidad en FORMTRACEPAK-AP; textura 3D y lead (twist) en MCubeMap; eliminación de puntos anormales.

Integrar

Informe personalizado con imágenes; MeasurLink para estadística; FORMEio para PLC, robot y transportador.

Variantes de la serie

Roundtracer Extreme disponible en la tienda

Código	Modelo	Diámetro máximo	Recorrido vertical
RT-EXTREME (este)	RTX-0605-A	ø680 mm	550 mm

Artículos incluidos

Roundtracer Extreme RTX-0605-A
Punta estándar 12AAV342 (ø1,6 mm, metal duro)

Preguntas frecuentes

Preguntas y Respuestas

¿Qué mide el Roundtracer Extreme (RT-EXTREME)?

Circularidad y cilindricidad, como un Roundtest, y contorno y rugosidad superficial, como un Formtracer, en una sola máquina CNC. También hace textura 3D (ISO 25178, en MCubeMap) y análisis de lead (twist).

¿Cuál es la capacidad del Roundtracer Extreme (RT-EXTREME)?

Piezas de hasta ø680 mm y 60 kg, recorrido vertical de 550 mm y eje X de 197 mm (–33 a 164 mm del centro de rotación).

¿Cuál es la exactitud de rotación del Roundtracer Extreme (RT-EXTREME)?

Radial de (0,02+3,5H/10000) µm, con H la altura de palpado, y axial de (0,02+3,5R/10000) µm, con R el radio de medición, según JIS B 7451:1997.

¿El Roundtracer Extreme (RT-EXTREME) mide el diámetro interno de piezas gruesas?

Sí. El eje deslizante motorizado de 3 posiciones evita la interferencia sin cambiar el palpador y combina el diámetro interno con la cara superior para perpendicularidad y cabeceo.

¿El Roundtracer Extreme (RT-EXTREME) se puede programar sin la pieza?

Sí. ROUNDPAK tiene modo offline de enseñanza: el programa se crea y se ejecuta virtualmente en un modelo 3D, con avisos de riesgo de colisión.

¿El Roundtracer Extreme (RT-EXTREME) se integra a la línea de producción?

Con el software opcional FORMEio, la máquina se comunica por RS-232C o LAN con un PLC, que controla robots, transportadores y señalización. MeasurLink hace el control estadístico de los resultados.
