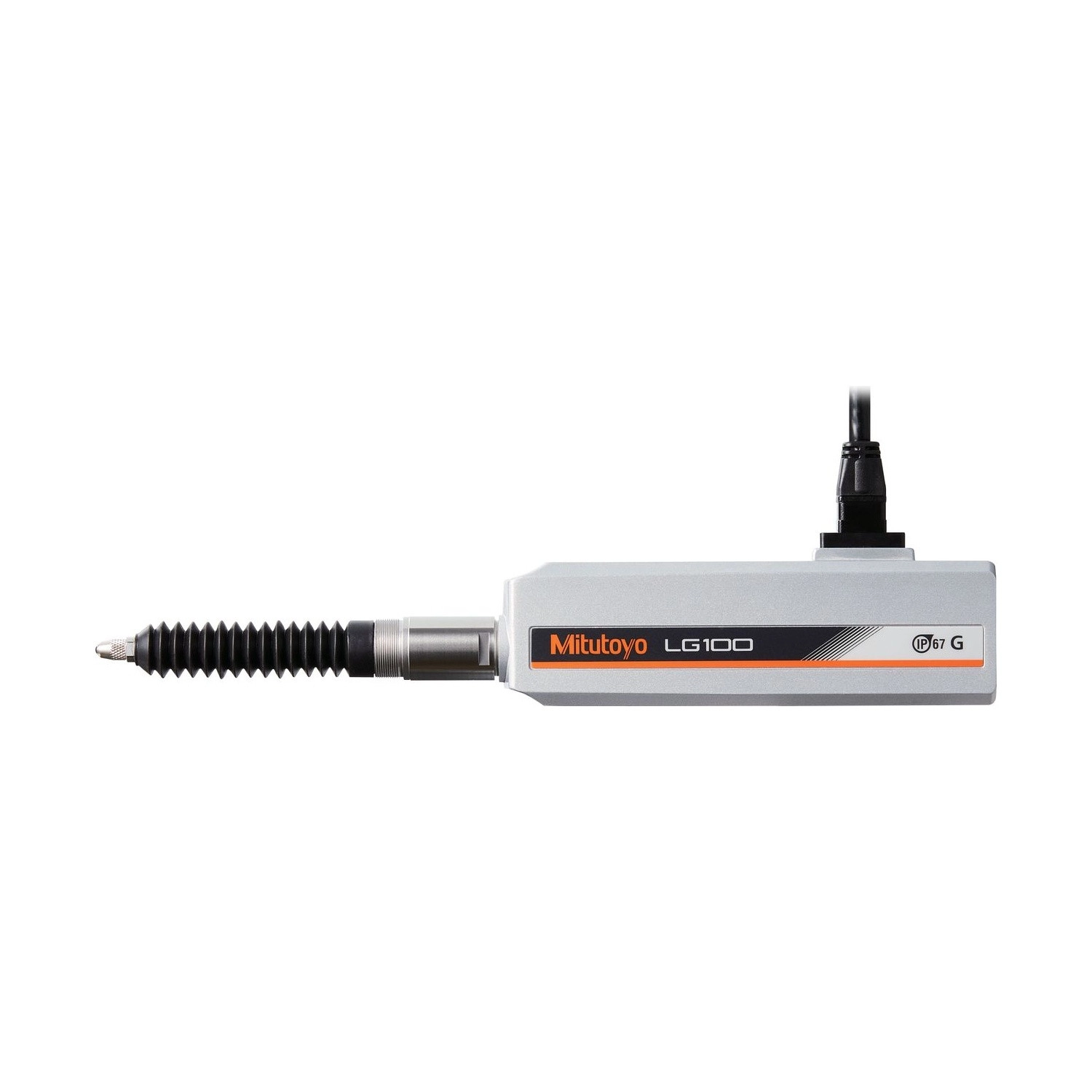

Sensor de desplazamiento lineal LG100 - 542-193

Sensor de desplazamiento lineal LG100 - 542-193 - Mitutoyo

Name: Sensor de desplazamiento lineal LG100 - 542-193
SKU: 542-193

SKU: 542-193

Cantidad

Sobre el producto

El Linear Gage Mitutoyo 542-193, de la serie LG100, es un sensor de desplazamiento lineal de 25 mm de recorrido y resolución de 1 µm, con exactitud de (1,5 + L/50) µm a 20 °C.

En el recorrido de 25 mm, es el modelo de 1 µm, con paso de señal de 4 µm y velocidad máxima de respuesta de 1.500 mm/s. En el mismo recorrido están el 542-194 (0,5 µm) y 542-195 (0,1 µm).

Todos los modelos LG100 tienen salida de la señal del punto de origen, que restablece la posición de origen después de un problema como una velocidad excesiva. El nivel de protección es IP67G.

Recorrido de 25 mm · resolución 1 µm
Exactitud (1,5 + L/50) µm · repetibilidad 0,3 µm
Señal RS-422A, fases A/B/Z · 1.500 mm/s
IP67G · cañón ø15 mm · 300 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 542-193 dentro de la serie LG100.

Cañón ø15 mm, 300 g.

Paso de señal de 4 µm.

0,5 µm en 20 µm arbitrarios.

Lineal, de tipo transmisión.

Tipo bola lineal.

2σ, en el intervalo completo.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 542-193.

25 mm Recorrido

Intervalo de medición.
1 µm Resolución

Paso de señal de 4 µm.
(1,5 + L/50) µm Exactitud

A 20 °C, con L en mm.
0,3 µm Repetibilidad

2σ, a 20 °C.
1.500 mm/s Velocidad

Flanco mínimo de 500 ns (2 MHz).
IP67G Protección

Para uso en línea.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 542-193 es la elección correcta.

Desafío Recorrido intermedio

No toda pieza pide 50 mm de recorrido.

Solución

El 542-193 tiene 25 mm de recorrido y resolución de 1 µm.

Desafío Fuerza de medición

Las piezas livianas o delicadas piden poca fuerza de contacto.

Solución

El 542-193 mide con 4,6 N o menos con la punta hacia abajo, 4,3 N en horizontal y 4,0 N hacia arriba.

Desafío Verificar la profundidad de inserción

Los montajes automáticos necesitan comprobar cuánto entró una pieza.

Solución

La verificación de la profundidad de inserción es una de las aplicaciones del 542-193 en el folleto.

Desafío Medición en línea de producción

El aceite y el polvo afectan a los sensores comunes en planta.

Solución

El 542-193 tiene nivel de protección IP67G y material resistente al aceite.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Masa de la unidad principal: Aproximadamente 300 g
Intervalos mínimos de borda: 500 ns (2 MHz)
Repetibilidad: 0.3 µm
Rango de medición: 25 mm
Exactitud en Corta Capacidad (20°C): 0.5 µm (Rango arbitrario de 20 µm)
Resolución: 1μm
Exactitud (20°C): 1.5 + L/50 µm
Fuerza de medición/Punta hacia arriba: 4,0 N o menor
Fuerza de medición/Horizontal: 4,3 N o menor
Fuerza de medición/Punta hacia abajo: 4,6 N o menor
Método de detección: Codificador lineal de tipo transmisión óptica
Posición de la marca de origen: Aproximadamente 5 mm de la punta del punto de contacto (punto de reposo más bajo)
Repetibilidad de la marca de origen (20°C): ≤0,5 µm (a un punto de referencia constante pasando a velocidad inferior a 300 mm/s en la misma dirección)
Velocidad de respuesta: 1,500 mm/s
Señal de salida: 90° de diferencia de fase, onda cuadrada diferencial (equivalente a RS-422A)
Paso del semáforo de salida: 4μm
Punta de contacto: Esfera de metal duro ø3 mm (rosca: M2,5 (P=0,45)×5) Punta de contacto estándar: No.901312
Diámetro del cañón: ø15 mm
Tipo de rodamiento: Tipo de esfera lineal
Largo del cable de salida: 2m
Conector: Enchufe: HR10A-10P-10P (HIROSE), Receptáculo compatible: HR10A-10R-10S (HIROSE), Conector compatible: HR10A-10J-10S (HIROSE)
Temperatura de funcionamiento (humedad): 0 hasta 50 °C (HR 20 hasta 80%, Sin Condensación)
Temperatura de almacenamiento y operación: -10 até 60 °C (RH 20 até 80%, Sem Condensação)
Accesorios estándar: Llave para punto de contacto: 210187

Detalles técnicos

Línea: Linear Gage LG100, tipo resistente al medio ambiente
Aplicaciones (folleto): Medición de nivelación de baterías, verificación de la profundidad de inserción, control de posicionamiento
Accesorios opcionales: Accionador neumático 02ADE250; protección de goma 21HZA176; conjunto de vástago de empuje 02ADN370; llave 02ADB693
Soporte de medición (opcional): Soporte comparador de granito BSG-30HX, 215-156-10 (con buje ø15, 21JAA331, que se compra aparte)
Durabilidad: IP67G; el folleto da la durabilidad de 50 millones de ciclos solo para los modelos de 10 mm

Funciones

Funciones del 542-193

Punto de origen

La marca de origen queda a unos 5 mm de la punta, en el punto de reposo más bajo.

Codificador óptico

Detección de posición por codificador lineal óptico de transmisión.

Accionamiento neumático

Con el accionador 02ADE250, el husillo avanza cuando se suministra aire.

Transmisión de datos

El 542-193 envía la señal a un contador por onda cuadrada diferencial, con marca de punto de origen (fase Z).

Señal de salida: Onda cuadrada diferencial, 90° de diferencia de fase (equivalente a RS-422A); fases A/B/Z
Paso de señal: 4 µm
Intervalo mínimo de flanco: 500 ns (2 MHz)
Conector: Enchufe HR10A-10P-10P (HIROSE); receptáculo compatible HR10A-10R-10S; conector compatible HR10A-10J-10S
Cable: 2 m
Cable de extensión (opcional): 21HZA197 (5 m), 21HZA198 (10 m), 21HZA199 (20 m); hasta 3 piezas, 20 m en total
Contador: Compacto EJ, directo; multifuncional EH con conector de conversión 21HZA195 (EH-101P/102P) o 21HZA196 (EH-102Z)

Variantes de la serie

Modelos LG100 disponibles en la tienda

Código	Intervalo de medición	Resolución	Exactitud (20 °C)
542-190	10 mm	1 µm	(1,5 + L/50) µm
542-191	10 mm	0,5 µm	(1,5 + L/50) µm
542-192	10 mm	0,1 µm	(0,8 + L/50) µm
542-193 (este)	25 mm	1 µm	(1,5 + L/50) µm
542-194	25 mm	0,5 µm	(1,5 + L/50) µm
542-195	25 mm	0,1 µm	(0,8 + L/50) µm
542-196	50 mm	1 µm	(1,5 + L/50) µm
542-197	50 mm	0,5 µm	(1,5 + L/50) µm

Artículos incluidos

Linear Gage 542-193
Llave para punta de contacto 210187

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la exactitud del 542-193?

(1,5 + L/50) µm a 20 °C, donde L es la longitud medida en mm. En intervalo corto, 0,5 µm en 20 µm arbitrarios, con repetibilidad de 0,3 µm (2σ).

¿Cuál es la diferencia entre el 542-193 y el 542-194?

La resolución: 1 µm en el 542-193 y 0,5 µm en el 542-194. El recorrido de 25 mm es el mismo; cambian también el paso de señal y la velocidad máxima de respuesta (1.500 × 1.500 mm/s).

¿Con qué contador usar el 542-193?

A un contador compacto (contador EJ), para uso en línea o integrado en un dispositivo, o a un contador multifuncional (contador EH), para áreas de medición. Para el contador EH se requiere un conector de conversión.

¿El 542-193 se puede usar en ambientes con aceite?

Sí. El nivel de protección es IP67G, y el folleto indica el uso de material altamente resistente al aceite.

¿Qué viene con el 542-193?

La llave para la punta de contacto, código 210187. La punta de contacto estándar es de carburo ø3 mm, código 901312.

¿Existe accionador neumático para el 542-193?

Sí, como accesorio opcional: el 02ADE250. La presión de aire necesaria es de 0,2 a 0,4 MPa (0,2 MPa en el modelo de 0,1 µm), y el husillo avanza cuando se suministra aire.
