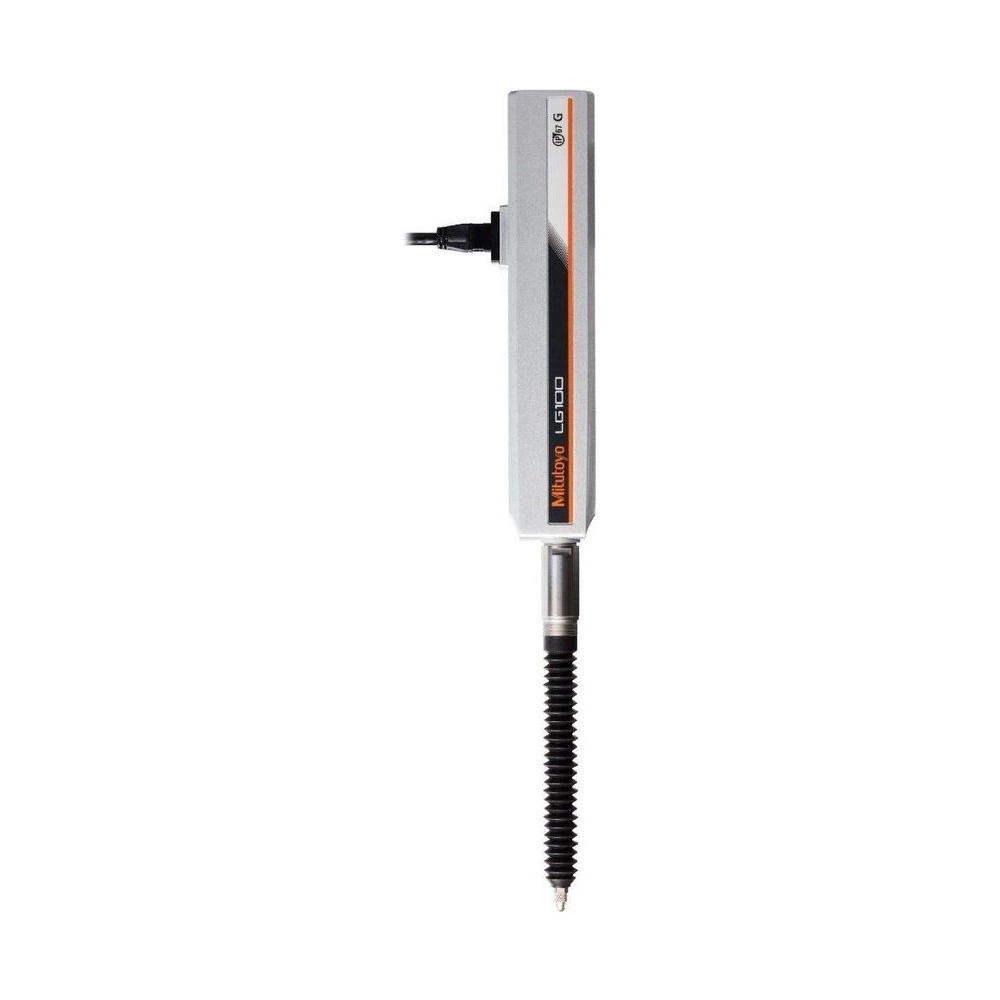

Sensor de desplazamiento lineal LG100 - 542-197

Sensor de desplazamiento lineal LG100 - 542-197 - Mitutoyo

Name: Sensor de desplazamiento lineal LG100 - 542-197
SKU: 542-197

SKU: 542-197

Cantidad

Sobre el producto

Con 50 mm de intervalo de medición y 0,5 µm de resolución, el Linear Gage Mitutoyo 542-197 (serie LG100) es un sensor de alta exactitud para uso en línea y en laboratorio.

En el recorrido de 50 mm, el 542-197 queda en el medio: 0,5 µm de resolución y 1.500 mm/s de velocidad máxima de respuesta. En el mismo recorrido están el 542-196 (1 µm).

La serie garantiza repetibilidad de 0,3 µm (2σ) en el intervalo completo y exactitud de 0,5 µm en intervalo corto (20 µm arbitrarios). El nivel de protección es IP67G, con material altamente resistente al aceite.

Recorrido de 50 mm · resolución 0,5 µm
Exactitud (1,5 + L/50) µm · repetibilidad 0,3 µm
Señal RS-422A, fases A/B/Z · 1.500 mm/s
IP67G · cañón ø15 mm · 400 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 542-197 dentro de la serie LG100.

Cañón ø15 mm, 400 g.

Paso de señal de 2 µm.

Material altamente resistente al aceite.

Restablece el origen tras una velocidad excesiva.

0,5 µm en 20 µm arbitrarios.

Lineal, de tipo transmisión.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 542-197.

50 mm Recorrido

Cañón ø15 mm.
0,5 µm Resolución

Paso de señal de 2 µm.
(1,5 + L/50) µm Exactitud

A 20 °C, con L en mm.
0,3 µm Repetibilidad

En el intervalo completo (2σ).
1.500 mm/s Velocidad

Flanco mínimo de 250 ns (4 MHz).
IP67G Protección

Para uso en línea.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 542-197 es la elección correcta.

Desafío Recorrido largo

Las piezas con gran variación de altura superan el recorrido de 10 mm.

Solución

El 542-197 tiene 50 mm de recorrido y resolución de 0,5 µm.

Desafío Fuerza de medición

Las piezas livianas o delicadas piden poca fuerza de contacto.

Solución

El 542-197 mide con 5,7 N o menos con la punta hacia abajo, 5,3 N en horizontal y 4,9 N hacia arriba.

Desafío Verificar la profundidad de inserción

Los montajes automáticos necesitan comprobar cuánto entró una pieza.

Solución

La verificación de la profundidad de inserción es una de las aplicaciones del 542-197 en el folleto.

Desafío Medición en línea de producción

El aceite y el polvo afectan a los sensores comunes en planta.

Solución

El 542-197 tiene nivel de protección IP67G y material resistente al aceite.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Masa de la unidad principal: Aproximadamente 400 g
Intervalos mínimos de borda: 250 ns (4 MHz)
Repetibilidad: 0.3 µm
Rango de medición: 50 mm
Exactitud en Corta Capacidad (20°C): 0.5 µm (Rango arbitrario de 20 µm)
Resolución: 0,5μm
Exactitud (20°C): 1.5 + L/50 µm
Fuerza de medición/Punta hacia arriba: 4,9 N o menor
Fuerza de medición/Horizontal: 5,3 N o menor
Fuerza de medición/Punta hacia abajo: 5,7 N o menor
Método de detección: Codificador lineal de tipo transmisión óptica
Posición de la marca de origen: Aproximadamente 5 mm de la punta del punto de contacto (punto de reposo más bajo)
Repetibilidad de la marca de origen (20°C): ≤0,5 µm (a un punto de referencia constante pasando a velocidad inferior a 300 mm/s en la misma dirección)
Velocidad de respuesta: 1,500 mm/s
Señal de salida: 90° de diferencia de fase, onda cuadrada diferencial (equivalente a RS-422A)
Paso del semáforo de salida: 2μm
Punta de contacto: Esfera de metal duro ø3 mm (rosca: M2,5 (P=0,45)×5) Punta de contacto estándar: No.901312
Diámetro del cañón: ø15 mm
Tipo de rodamiento: Tipo de esfera lineal
Largo del cable de salida: 2m
Conector: Enchufe: HR10A-10P-10P (HIROSE), Receptáculo compatible: HR10A-10R-10S (HIROSE), Conector compatible: HR10A-10J-10S (HIROSE)
Temperatura de funcionamiento (humedad): 0 hasta 50 °C (HR 20 hasta 80%, Sin Condensación)
Temperatura de almacenamiento y operación: -10 até 60 °C (RH 20 até 80%, Sem Condensação)
Accesorios estándar: Llave para punto de contacto: 210187

Detalles técnicos

Línea: Linear Gage LG100, tipo resistente al medio ambiente
Aplicaciones (folleto): Medición de nivelación de baterías, verificación de la profundidad de inserción, control de posicionamiento
Accesorios opcionales: Accionador neumático 02ADE270; protección de goma 21HZA184; conjunto de vástago de empuje 02ADN370; llave 02ADB693
Soporte de medición (opcional): Soporte comparador de granito BSG-30HX, 215-156-10 (con buje ø15, 21JAA331, que se compra aparte)
Durabilidad: IP67G; el folleto da la durabilidad de 50 millones de ciclos solo para los modelos de 10 mm

Funciones

Funciones del 542-197

Punto de origen

La marca de origen queda a unos 5 mm de la punta, en el punto de reposo más bajo.

Codificador óptico

Detección de posición por codificador lineal óptico de transmisión.

Accionamiento neumático

El accionador opcional 02ADE270 mueve el husillo con aire, de 0,2 a 0,4 MPa.

Transmisión de datos

La lectura del 542-197 sale en onda cuadrada diferencial de dos fases, más la fase Z del punto de origen, y va a un contador EJ o EH.

Señal de salida: Onda cuadrada diferencial, 90° de diferencia de fase (equivalente a RS-422A); fases A/B/Z
Paso de señal: 2 µm
Intervalo mínimo de flanco: 250 ns (4 MHz)
Conector: Enchufe HR10A-10P-10P (HIROSE); receptáculo compatible HR10A-10R-10S; conector compatible HR10A-10J-10S
Cable: 2 m
Cable de extensión (opcional): 21HZA197 (5 m), 21HZA198 (10 m), 21HZA199 (20 m); hasta 3 piezas, 20 m en total
Contador: Compacto EJ, directo; multifuncional EH con conector de conversión 21HZA195 (EH-101P/102P) o 21HZA196 (EH-102Z)

Variantes de la serie

Modelos LG100 disponibles en la tienda

Código	Intervalo de medición	Resolución	Exactitud (20 °C)
542-190	10 mm	1 µm	(1,5 + L/50) µm
542-191	10 mm	0,5 µm	(1,5 + L/50) µm
542-192	10 mm	0,1 µm	(0,8 + L/50) µm
542-193	25 mm	1 µm	(1,5 + L/50) µm
542-194	25 mm	0,5 µm	(1,5 + L/50) µm
542-195	25 mm	0,1 µm	(0,8 + L/50) µm
542-196	50 mm	1 µm	(1,5 + L/50) µm
542-197 (este)	50 mm	0,5 µm	(1,5 + L/50) µm

Artículos incluidos

Linear Gage 542-197
Llave para punta de contacto 210187

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la exactitud del 542-197?

(1,5 + L/50) µm a 20 °C, donde L es la longitud medida en mm. En intervalo corto, 0,5 µm en 20 µm arbitrarios, con repetibilidad de 0,3 µm (2σ).

¿Cuál es la diferencia entre el 542-197 y el 542-196?

La resolución: 0,5 µm en el 542-197 y 1 µm en el 542-196. El recorrido de 50 mm es el mismo; cambian también el paso de señal y la velocidad máxima de respuesta (1.500 × 1.500 mm/s).

¿El 542-197 se puede usar en ambientes con aceite?

Sí. El nivel de protección es IP67G, y el folleto indica el uso de material altamente resistente al aceite.

¿Qué viene con el 542-197?

La llave para la punta de contacto, código 210187. La punta de contacto estándar es de carburo ø3 mm, código 901312.

¿Con qué contador usar el 542-197?

A un contador compacto (contador EJ), para uso en línea o integrado en un dispositivo, o a un contador multifuncional (contador EH), para áreas de medición. Para el contador EH se requiere un conector de conversión.

¿Existe accionador neumático para el 542-197?

Sí, como accesorio opcional: el 02ADE270. La presión de aire necesaria es de 0,2 a 0,4 MPa (0,2 MPa en el modelo de 0,1 µm), y el husillo avanza cuando se suministra aire.
