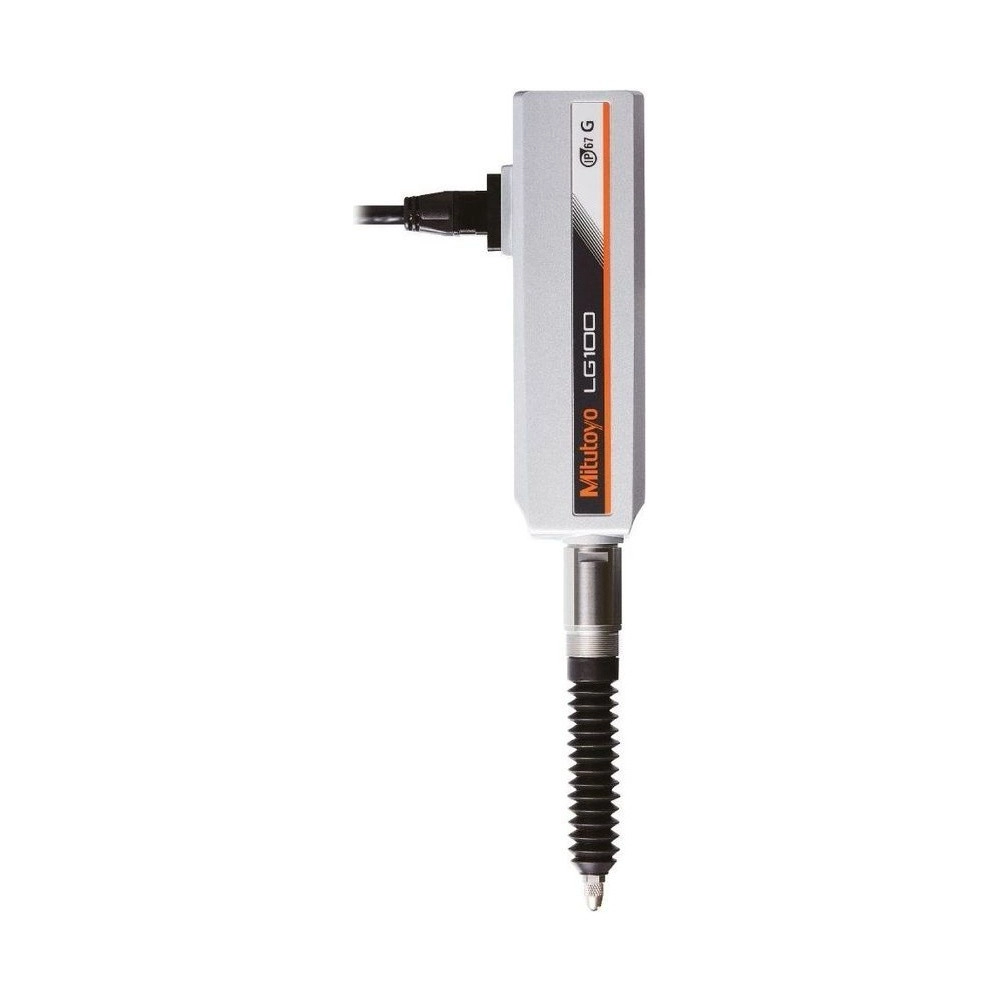

Con 25 mm de intervalo de medición y 0,5 µm de resolución, el Linear Gage Mitutoyo 542-194 (serie LG100) es un sensor de alta exactitud para uso en línea y en laboratorio.

En el recorrido de 25 mm, el 542-194 queda en el medio: 0,5 µm de resolución y 1.500 mm/s de velocidad máxima de respuesta. En el mismo recorrido están el 542-193 (1 µm) y 542-195 (0,1 µm).

La señal de salida es de onda cuadrada diferencial, con 90° de diferencia de fase (equivalente a RS-422A), y el sensor se conecta a un contador compacto (EJ) o a un contador multifuncional (EH). La protección es IP67G.

Recorrido de 25 mm · resolución 0,5 µm
Exactitud (1,5 + L/50) µm · repetibilidad 0,3 µm
Señal RS-422A, fases A/B/Z · 1.500 mm/s
IP67G · cañón ø15 mm · 300 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 542-194 dentro de la serie LG100.

Cañón ø15 mm, 300 g.

Paso de señal de 2 µm.

Lineal, de tipo transmisión.

Tipo bola lineal.

2σ, en el intervalo completo.

Material altamente resistente al aceite.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 542-194.

25 mm Recorrido

Cañón ø15 mm.
0,5 µm Resolución

Paso de señal de 2 µm.
(1,5 + L/50) µm Exactitud

L = longitud medida (mm).
0,3 µm Repetibilidad

En el intervalo completo (2σ).
1.500 mm/s Velocidad

Flanco mínimo de 250 ns (4 MHz).
IP67G Protección

Material resistente al aceite.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 542-194 es la elección correcta.

Desafío Recorrido intermedio

No toda pieza pide 50 mm de recorrido.

Solución

El 542-194 tiene 25 mm de recorrido y resolución de 0,5 µm.

Desafío Fuerza de medición

Las piezas livianas o delicadas piden poca fuerza de contacto.

Solución

El 542-194 mide con 4,6 N o menos con la punta hacia abajo, 4,3 N en horizontal y 4,0 N hacia arriba.

Desafío Medición en línea de producción

El aceite y el polvo afectan a los sensores comunes en planta.

Solución

El 542-194 tiene nivel de protección IP67G y material resistente al aceite.

Desafío Pérdida del origen

Una velocidad excesiva puede hacer que el sensor pierda la referencia.

Solución

El 542-194 tiene salida de la señal del punto de origen, que restablece la posición de origen.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Masa de la unidad principal: Aproximadamente 300 g
Intervalos mínimos de borda: 250 ns (4 MHz)
Repetibilidad: 0.3 µm
Rango de medición: 25 mm
Exactitud en Corta Capacidad (20°C): 0.5 µm (Rango arbitrario de 20 µm)
Resolución: 0,5μm
Exactitud (20°C): 1.5 + L/50 µm
Fuerza de medición/Punta hacia arriba: 4,0 N o menor
Fuerza de medición/Horizontal: 4,3 N o menor
Fuerza de medición/Punta hacia abajo: 4,6 N o menor
Método de detección: Codificador lineal de tipo transmisión óptica
Posición de la marca de origen: Aproximadamente 5 mm de la punta del punto de contacto (punto de reposo más bajo)
Repetibilidad de la marca de origen (20°C): ≤0,5 µm (a un punto de referencia constante pasando a velocidad inferior a 300 mm/s en la misma dirección)
Velocidad de respuesta: 1,500 mm/s
Señal de salida: 90° de diferencia de fase, onda cuadrada diferencial (equivalente a RS-422A)
Paso del semáforo de salida: 2μm
Punta de contacto: Esfera de metal duro ø3 mm (rosca: M2,5 (P=0,45)×5) Punta de contacto estándar: No.901312
Diámetro del cañón: ø15 mm
Tipo de rodamiento: Tipo de esfera lineal
Largo del cable de salida: 2m
Conector: Enchufe: HR10A-10P-10P (HIROSE), Receptáculo compatible: HR10A-10R-10S (HIROSE), Conector compatible: HR10A-10J-10S (HIROSE)
Temperatura de funcionamiento (humedad): 0 hasta 50 °C (HR 20 hasta 80%, Sin Condensación)
Temperatura de almacenamiento y operación: -10 até 60 °C (RH 20 até 80%, Sem Condensação)
Accesorios estándar: Llave para punto de contacto: 210187

Detalles técnicos

Línea: Linear Gage LG100, tipo resistente al medio ambiente
Aplicaciones (folleto): Medición de nivelación de baterías, verificación de la profundidad de inserción, control de posicionamiento
Accesorios opcionales: Accionador neumático 02ADE250; protección de goma 21HZA176; conjunto de vástago de empuje 02ADN370; llave 02ADB693
Soporte de medición (opcional): Soporte comparador de granito BSG-30HX, 215-156-10 (con buje ø15, 21JAA331, que se compra aparte)
Durabilidad: IP67G; el folleto da la durabilidad de 50 millones de ciclos solo para los modelos de 10 mm

Funciones

Funciones del 542-194

Punto de origen

Salida de la señal de origen (fase Z), a unos 5 mm de la punta de contacto; restablece el origen.

Codificador óptico

Lineal, de tipo transmisión, con rodamiento de bola lineal.

Accionamiento neumático

El accionador opcional 02ADE250 mueve el husillo con aire, de 0,2 a 0,4 MPa.

Transmisión de datos

La lectura del 542-194 sale en onda cuadrada diferencial de dos fases, más la fase Z del punto de origen, y va a un contador EJ o EH.

Señal de salida: Onda cuadrada diferencial, 90° de diferencia de fase (equivalente a RS-422A); fases A/B/Z
Paso de señal: 2 µm
Intervalo mínimo de flanco: 250 ns (4 MHz)
Conector: Enchufe HR10A-10P-10P (HIROSE); receptáculo compatible HR10A-10R-10S; conector compatible HR10A-10J-10S
Cable: 2 m
Cable de extensión (opcional): 21HZA197 (5 m), 21HZA198 (10 m), 21HZA199 (20 m); hasta 3 piezas, 20 m en total
Contador: Compacto EJ, directo; multifuncional EH con conector de conversión 21HZA195 (EH-101P/102P) o 21HZA196 (EH-102Z)

Variantes de la serie

Modelos LG100 disponibles en la tienda

Código	Intervalo de medición	Resolución	Exactitud (20 °C)
542-190	10 mm	1 µm	(1,5 + L/50) µm
542-191	10 mm	0,5 µm	(1,5 + L/50) µm
542-192	10 mm	0,1 µm	(0,8 + L/50) µm
542-193	25 mm	1 µm	(1,5 + L/50) µm
542-194 (este)	25 mm	0,5 µm	(1,5 + L/50) µm
542-195	25 mm	0,1 µm	(0,8 + L/50) µm
542-196	50 mm	1 µm	(1,5 + L/50) µm
542-197	50 mm	0,5 µm	(1,5 + L/50) µm

Artículos incluidos

Linear Gage 542-194
Llave para punta de contacto 210187

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la exactitud del 542-194?

(1,5 + L/50) µm a 20 °C, donde L es la longitud medida en mm. En intervalo corto, 0,5 µm en 20 µm arbitrarios, con repetibilidad de 0,3 µm (2σ).

¿Cuál es la diferencia entre el 542-194 y el 542-193?

La resolución: 0,5 µm en el 542-194 y 1 µm en el 542-193. El recorrido de 25 mm es el mismo; cambian también el paso de señal y la velocidad máxima de respuesta (1.500 × 1.500 mm/s).

¿El 542-194 resiste el aceite?

Sí. El nivel de protección es IP67G, y el folleto indica el uso de material altamente resistente al aceite.

¿Qué accesorio acompaña al 542-194?

La llave para la punta de contacto, código 210187. La punta de contacto estándar es de carburo ø3 mm, código 901312.

¿A qué contador se conecta el 542-194?

A un contador compacto (contador EJ), para uso en línea o integrado en un dispositivo, o a un contador multifuncional (contador EH), para áreas de medición. Para el contador EH se requiere un conector de conversión.

¿Existe accionador neumático para el 542-194?

Sí, como accesorio opcional: el 02ADE250. La presión de aire necesaria es de 0,2 a 0,4 MPa (0,2 MPa en el modelo de 0,1 µm), y el husillo avanza cuando se suministra aire.
