Name: Sensor Láser para Medición 2D SURFACE MEASURE 1008S
Brand: Mitutoyo
SKU: 553-100

SKU: 553-100

Cantidad

Sobre el producto

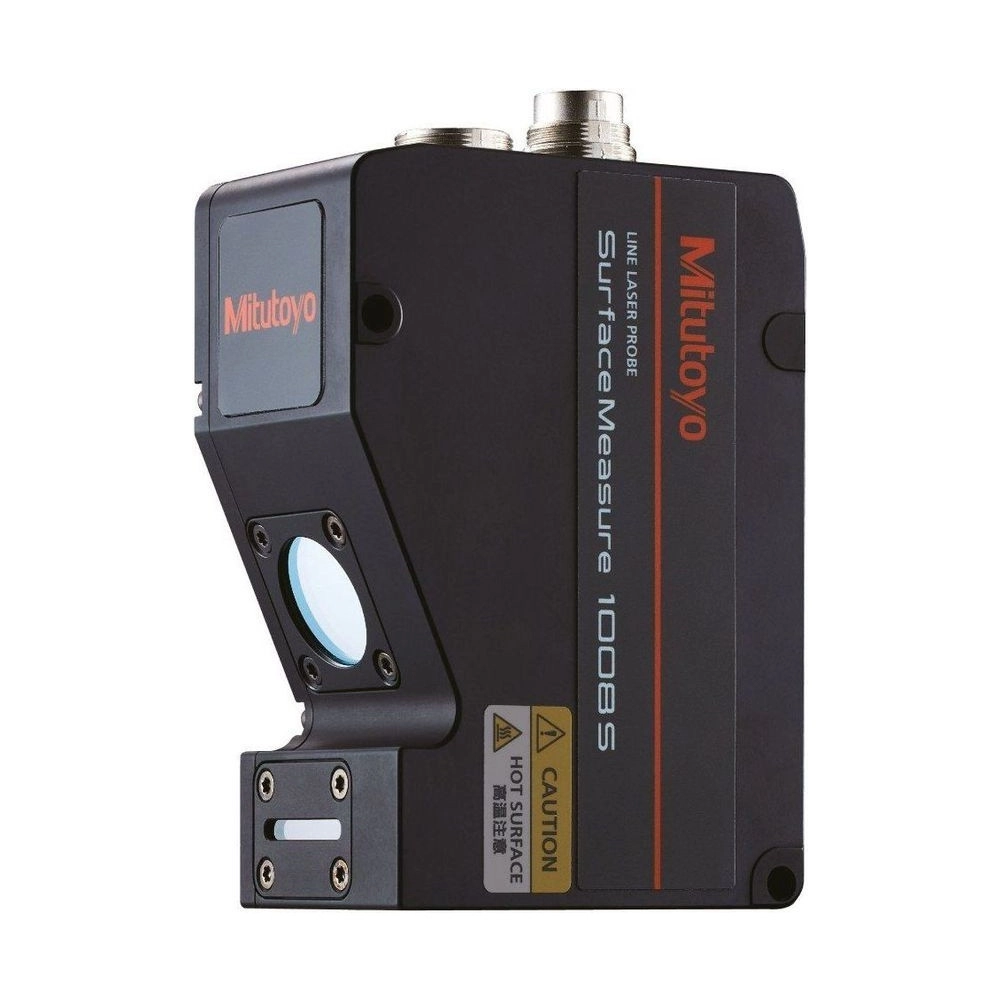

El SurfaceMeasure1008S Mitutoyo 553-100 es un sensor láser de línea para medición 2D sin contacto: combina la tecnología óptica y de sensor de imagen de Mitutoyo, con láser azul de 405 nm, Clase 2.

Mide hasta 100 mm de ancho y 80 mm de profundidad, a 80 mm de distancia de trabajo, con exactitud de 20 µm (1σ), repetibilidad Z de 0,5 µm y frecuencia de adquisición de hasta 10 kHz. El nivel de protección es IP67.

El software está integrado en el sensor y se accede por el navegador, sin instalación. El juicio se hace dentro del propio sensor, y la función de correspondencia de piezas evita el alineamiento. La comunicación es por Ethernet, con Modbus TCP, EtherNet/IP y PROFINET para PLC.

Sensor láser de línea · medición 2D sin contacto
100 mm de ancho · 80 mm de profundidad
Exactitud 20 µm (1σ) · hasta 10 kHz
IP67 · software en el propio sensor

Diferenciales

Aspectos destacados del producto

Lo que distingue al SurfaceMeasure1008S 553-100.

405 nm, láser semiconductor.

Repetibilidad Z de 0,5 µm.

Perfiles y formas 3D a alta velocidad.

Para cualquier ambiente de producción.

Función de correspondencia de piezas.

Software integrado, sin instalación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 553-100.

100 mm Ancho

Ancho máximo de medición.
80 mm Profundidad

A 80 mm de distancia de trabajo.
20 µm (1σ) Exactitud

Esfera de referencia ø30 mm, a 20 ± 1 °C.
10 kHz Adquisición

Frecuencia máxima.
IP67 Protección

Gotas o polvo en la lente afectan la medición.
650 g Masa

Alimentación de 24 a 48 VDC (15 W).

Soluciones

¿Qué problemas resuelve?

Situaciones de inspección en las que el 553-100 es la elección correcta.

Desafío Inspección automatizada en línea

Medir pieza por pieza a mano no acompaña la producción.

Solución

El 553-100 obtiene perfiles y formas 3D a hasta 10 kHz y hace el juicio dentro del sensor.

Desafío Pieza fuera de posición

Alinear cada pieza antes de medir toma tiempo.

Solución

La función de correspondencia de piezas del 553-100 aplica la herramienta de medición sin alineamiento.

Desafío Ambiente con polvo y fluidos

Los sensores ópticos comunes no resisten la planta.

Solución

El 553-100 tiene nivel de protección IP67.

Desafío Instalar software de medición

Los programas de PC exigen instalación y una máquina dedicada.

Solución

El software del 553-100 está integrado en el sensor y se abre por el navegador.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 553
Modelo: SURFACE MEASURE 1008S
Marca: Mitutoyo
Ancho máximo de medición: 100 mm
Profundidad máxima de medición: 80 mm
Distancia de trabajo: 80 mm
Precisión: 20 µm (1σ)
Tasa de adquisición: Máx. 10 kHz
Tipo de láser: Láser semiconductor
Máx. salida: 2.2 mW
Longitud de onda del láser: 405 nm (Visible)
Temperatura de funcionamiento: 0°C a 40°C
Humedad de operación: HR 20 a 80%, sin condensación
Temperatura de almacenamiento: -30°C a 70°C
Humedad de almacenamiento: HR 20 a 95%, sin condensación
Índice de protección: IP67
Consumo de energía: 24 a 48 VDC (15 W)

Detalles técnicos

Línea: Sensor láser de línea para medición 2D
Estructura: Diodo láser, lente de colimación, lente cilíndrico de alta exactitud, lente de la cámara y sensor de imagen
Herramientas de medición: Medición por patrón, chaflán, OCR, gap & flush, canal y dimensión, entre otras
Repetibilidad Z: 0,5 µm
Cables (catálogo): Cable maestro 02AQL373 a 02AQL378 (2 a 25 m) y 90° 02AQL391 a 02AQL396; cable P&E 02AQL367 a 02AQL372; cable I/O 02AQL361 a 02AQL366
Maestro (catálogo): Master810 02AQL401 (hasta 8 sensores) y Master2410 02AQL402 (hasta 24 sensores)

Funciones

Funciones del SurfaceMeasure1008S

Juicio en el sensor

La inspección y el resultado salen del propio sensor.

Correspondencia de piezas

Aplica la herramienta de medición en cualquier orientación de la pieza.

Emulador

Permite probar condiciones y analizar datos sin conexión.

Transmisión de datos

El 553-100 se comunica por Ethernet, directo con una computadora o con un PLC en red industrial.

Comunicación: Ethernet (RJ45)
Protocolos de PLC: Modbus TCP, EtherNet/IP, PROFINET
Conector del sensor: M16, recto o 90°
Sin maestro: Cable P&E (energía y Ethernet): 1 × I/O y 1 × RJ45, de 2 a 25 m
Con maestro: Cable maestro de 2 × RJ45; el maestro distribuye la energía y sincroniza los sensores en un sistema multisensor
Cable I/O: Señales de codificador, disparadores, salidas digitales y RS-485, con terminales libres

Variantes de la serie

Modelo SurfaceMeasure en la tienda

Código	Ancho máx. de medición	Profundidad máx.	Exactitud
553-100 (este)	100 mm	80 mm	20 µm (1σ)

Artículos incluidos

SurfaceMeasure1008S 553-100

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la exactitud del 553-100?

20 µm (1σ), medidos a 20 ± 1 °C y 50 ± 10 % HR sobre una esfera de referencia ø30 mm. La repetibilidad Z es de 0,5 µm.

¿Cuál es el intervalo de medición del 553-100?

Hasta 100 mm de ancho y 80 mm de profundidad, con 80 mm de distancia de trabajo.

¿Necesito instalar software para usar el 553-100?

No. El software está integrado en el sensor y se accede por el navegador, así que el sensor se puede usar justo después del montaje. También hay un emulador para analizar datos sin conexión.

¿El 553-100 se comunica con PLC?

Sí, por Ethernet, con los protocolos Modbus TCP, EtherNet/IP y PROFINET. También puede trabajar con una computadora.

¿Dónde se aplica el 553-100?

El folleto cita la inspección de la forma de neumáticos, los espacios entre paneles en la industria automotriz, el ensamblaje de celdas de baterías de vehículos eléctricos, los pines de conectores en electrónica y la inspección de alimentos.

¿El 553-100 se puede usar con polvo?

El nivel de protección es IP67, pero el folleto advierte que gotas de agua o partículas de polvo en la lente pueden deteriorar la exactitud de la medición.
