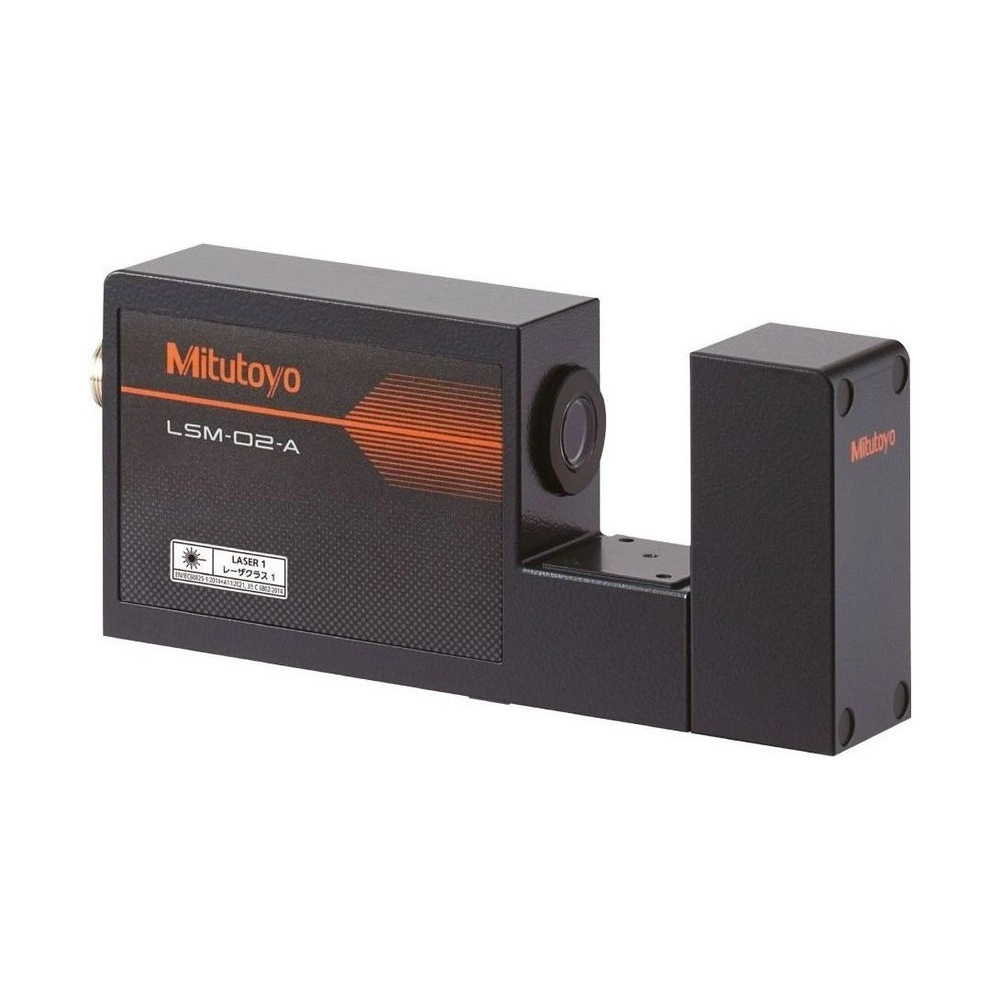

Micrómetro de escaneo láser LSM-02-A - 544-123 - Mitutoyo Tienda Oficial | Producto Original

Micrómetro de escaneo láser LM-02-A - 544-123 Perfil

Micrómetro de escaneo láser LSM-02-A - 544-123 Vista superior

Micrómetro de escaneo láser LSM-02-A - 544-123 Ejemplo de funcionamiento

Micrómetro de escaneo láser LSM-02-A - 544-123 - Mitutoyo

Name: Micrómetro de escaneo láser LSM-02-A - 544-123
SKU: 544-123

SKU: 544-123

Cantidad

Sobre el producto

El Micrómetro de Escaneo Láser Mitutoyo LSM-02-A (544-123) es un sensor de medición sin contacto para línea de producción: mide el diámetro exterior de piezas muy finas, de 0,005 a 2 mm, con resolución de 0,01 µm, sin tocar la pieza. Fue desarrollado para equipos automatizados e inspección 100% en línea, donde un micrómetro de mano no entra.

Es el modelo de la serie con modo de alambre ultrafino, capaz de medir diámetros desde 5 µm: alambres magnéticos, fibras, catéteres y filamentos. La repetibilidad garantizada es de ±0,015 µm (en ø1 mm) y la linealidad de ±0,3 µm, con 3200 escaneos por segundo, lo que permite seguir la pieza en movimiento sin perder lectura.

El cuerpo es compacto y sellado (IP67), cabe dentro de la máquina y usa láser semiconductor visible de 650 nm, clase 1 (potencia máxima 1,0 mW), seguro para el operador. Este código es el sensor; trabaja con el controlador LSM-CU-A (544-120), que se vende por separado y hace el procesamiento, el juicio pasa/no pasa y la comunicación con el PLC.

Rango 0,005 a 2 mm · alambre ultrafino desde 5 µm
Repetibilidad ±0,015 µm (ø1 mm) · linealidad ±0,3 µm
3200 escaneos/s · escaneo a 76 m/s
Láser clase 1 (650 nm) · protección IP67

Diferenciales

Destacados del producto

Lo que caracteriza al Micrómetro de Escaneo Láser LSM-02-A (544-123)

Único de la serie con modo de alambre ultrafino: mide alambre magnético, fibra y filamento que ningún instrumento de contacto alcanza.

Repetibilidad garantizada en ø1 mm, con linealidad de ±0,3 µm, para control de proceso en escala de nanómetros.

Lee la pieza en movimiento y alimenta el control estadístico en tiempo real, sin detener la línea.

Catéter, alambre y película no se deforman: no hay fuerza de medición ni desgaste de punta.

Cuerpo pequeño y sellado contra polvo y agua, para quedar montado dentro de la máquina o de la línea.

Con el controlador LSM-CU-A entrega juicio pasa/no pasa, salida analógica y módulos EtherNet/IP, EtherCAT, PROFINET o CC-Link IE TSN.

Especificaciones

Principales características

Conozca en detalle los recursos del LSM-02-A (544-123)

Mide desde 5 µm MODO ALAMBRE ULTRAFINO

Modo dedicado a alambres y fibras finísimas. Con él apagado, el rango útil es de 0,05 a 2 mm.
±0,015 µm en ø1 mm REPETIBILIDAD

Valor garantizado (2σ) con patrón de ø1 mm medido durante dos minutos; en ø2 mm, ±0,03 µm.
±0,3 µm a 20 °C LINEALIDAD

Verificada con patrón de vidrio con patrón de cromo depositado, en la región de medición de 1 × 2 mm.
Promedio de 16 a 2048 escaneos 3200 ESCANEOS/S

El controlador ajusta el promedio según la pieza: más escaneos para estabilidad, menos para respuesta rápida.
Seguro y sellado LÁSER CLASE 1 · IP67

Láser semiconductor visible de 650 nm con 1,0 mW como máximo; cuerpo IP67 para ambiente industrial.
Comunicación con la fábrica CONTROLADOR LSM-CU-A

Salidas USB Type-C e I/O, juicio pasa/no pasa y módulos opcionales EtherNet/IP, EtherCAT, PROFINET y CC-Link IE TSN.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones reales en las que el LSM-02-A marca la diferencia

Desafío Medir alambre o fibra fina en movimiento

El alambre magnético, la fibra óptica y el filamento tienen pocos micrómetros de diámetro y pasan a alta velocidad; un instrumento de contacto no mide y además raya el material.

Solución

El LSM-02-A mide desde 5 µm en el modo de alambre ultrafino, 3200 veces por segundo, sin tocar. La polea guía opcional (02AGD200) mantiene el alambre en la región de medición.

Desafío Controlar el diámetro de catéteres y tubos delicados

Las piezas blandas se deforman al tacto, y la lectura de un micrómetro común varía con la fuerza de la mano.

Solución

Sin fuerza de medición, la lectura es siempre la misma: repetibilidad de ±0,015 µm y linealidad de ±0,3 µm.

Desafío Inspeccionar el 100% en la línea, no por muestreo

Muestrear deja pasar piezas fuera de tolerancia entre una toma y otra.

Solución

Montado en la línea con el controlador LSM-CU-A, el LSM-02-A juzga pasa/no pasa pieza por pieza y envía el resultado al PLC.

Desafío Instalar en un espacio pequeño de la máquina

Los sensores de banco no caben dentro de un equipo automatizado.

Solución

El LSM-02-A tiene cuerpo compacto, IP67, y el controlador es delgado para riel DIN, cabe en un tablero de 100 mm de profundidad.

Datos Técnicos

Información Técnica

Especificaciones, detalles, variaciones de la serie y composición del sistema.

Especificaciones

Serie: 544
Modelo: LSM-02-A
Graduación / Graduado: 0.01 µm
Repetibilidad: Rango completo: ø 2 mm: ± 0.03 µm / Rango intermedio: ø 1 mm: ± 0.015 µm
Linealidad: ± 0.3 µm
Error de ubicación: ±0,4μm
Región de medición: 1 × 2 mm
Número de escaneos para promedio: 16 a 2048 escaneos
Clase del láser: Láser semiconductor: CLASE 1 (Salida máxima: 1.0 mW, Longitud de onda del láser: 650 nm)
Tasa de escaneo: 3200 escaneos/s
Velocidad de escaneo láser: 76 m/s
Rango de medición: 0.005 a 2 mm / 0.05 a 2 mm
Ambiente de operación: Temperatura: 0 °C a 40 °C, Humedad: 35% a 85% (sin condensación), Altitud: 2000 m o menos
Temperatura de almacenamiento: Temperatura: -10 °C a 50 °C, Humedad: 35% a 85% (sin condensación)
Nivel de Protección: IP67

Detalles técnicos

Aplicación: Diámetro exterior sin contacto en línea de producción: alambres, fibras, catéteres, filamentos, ejes finos
Tipo de sensor: Sensor para automatización (emisor + receptor), compacto, para montaje dentro del equipo
Condición de la repetibilidad: Valor 2σ con patrón de ø2 mm o ø1 mm medido durante 2 minutos, intervalo de 0,32 s
Condición de la linealidad: Patrón de vidrio con patrón de cromo depositado, a 20 °C ±1 °C
Conformidad: CE / UKCA · EMC EN IEC 61326-1 · RoHS EN IEC 63000
Controlador compatible: LSM-CU-A (544-120), se vende por separado
Accesorio estándar: Cable de señal 02AGQ190 · manual en CD 02AGQ039

Variaciones de la serie

Micrómetros de Escaneo Láser Mitutoyo — Serie 544

Modelo · Código	Tipo	Capacidad (diámetro)	Exactitud
LSM-02-A · 544-123 (este)	Sensor en línea	0,005–2 mm	Linealidad ±0,3 µm
LSM-30-A · 544-124	Sensor en línea	0,3–30 mm	Linealidad ±1,0 µm
LSM-902/6900 · 544-498A	Sistema de banco	ø0,1–25 mm	Exactitud ±0,5 µm
LSM-500S · 544-532	Unidad de medición	0,005–2 mm	Exactitud ±0,3 µm
LSM-503S · 544-536	Unidad de medición	0,3–30 mm	Exactitud ±1,0 µm
LSM-506S · 544-538	Unidad de medición	1–60 mm	Exactitud ±3 µm

Composición del sistema

Sensor LSM-02-A (544-123): emisor + receptor
Cable de señal 02AGQ190
Manual del usuario en CD (02AGQ039)
Certificado de inspección
Requiere el controlador LSM-CU-A (544-120), se vende por separado
Opcionales: juego de patrones de calibración 02AGD110 · polea guía de alambre 02AGD200 · módulos de interfaz EtherNet/IP, EtherCAT, PROFINET, CC-Link IE TSN

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el micrómetro de escaneo láser LSM-02-A (544-123) y para qué sirve?

Es un sensor de medición sin contacto para línea de producción. Mide el diámetro exterior de piezas de 0,005 a 2 mm con un haz de láser de escaneo, sin tocar la pieza, y está indicado para alambres, fibras, catéteres, filamentos y ejes finos en equipos automatizados.

¿Cuál es el rango, la repetibilidad y la linealidad del LSM-02-A?

El LSM-02-A (544-123) mide de 0,005 a 2 mm con resolución de 0,01 µm. La repetibilidad garantizada es de ±0,03 µm en ø2 mm y ±0,015 µm en ø1 mm, y la linealidad es de ±0,3 µm (a 20 °C). Hace 3200 escaneos por segundo.

¿El micrómetro láser LSM-02-A funciona solo?

No. El código 544-123 es el sensor (emisor y receptor). Necesita el controlador LSM-CU-A (544-120), que se vende por separado y procesa la lectura, hace el juicio pasa/no pasa y se comunica con el PLC. Incluye el cable de señal 02AGQ190.

¿El LSM-02-A mide alambre muy fino?

Sí. Es el modelo de la serie con modo de alambre ultrafino, que mide diámetros desde 5 µm, como alambre magnético y fibra. Para alambres de ø0,1 a ø1,5 mm existe la polea guía opcional 02AGD200, que mantiene el alambre en la región de medición.

¿El láser del LSM-02-A es seguro para el operador?

Sí. Usa láser semiconductor visible de 650 nm, clase 1, con salida máxima de 1,0 mW. El sensor tiene protección IP67 y cumple las directivas CE/UKCA (EMC EN IEC 61326-1).

¿Cuál es la diferencia entre el LSM-02-A y el LSM-30-A?

Los dos son sensores en línea con 3200 escaneos por segundo e IP67. El LSM-02-A (544-123) mide de 0,005 a 2 mm y tiene el modo de alambre ultrafino; el LSM-30-A (544-124) mide de 0,3 a 30 mm y tiene emisor y receptor separables, para piezas mayores.
