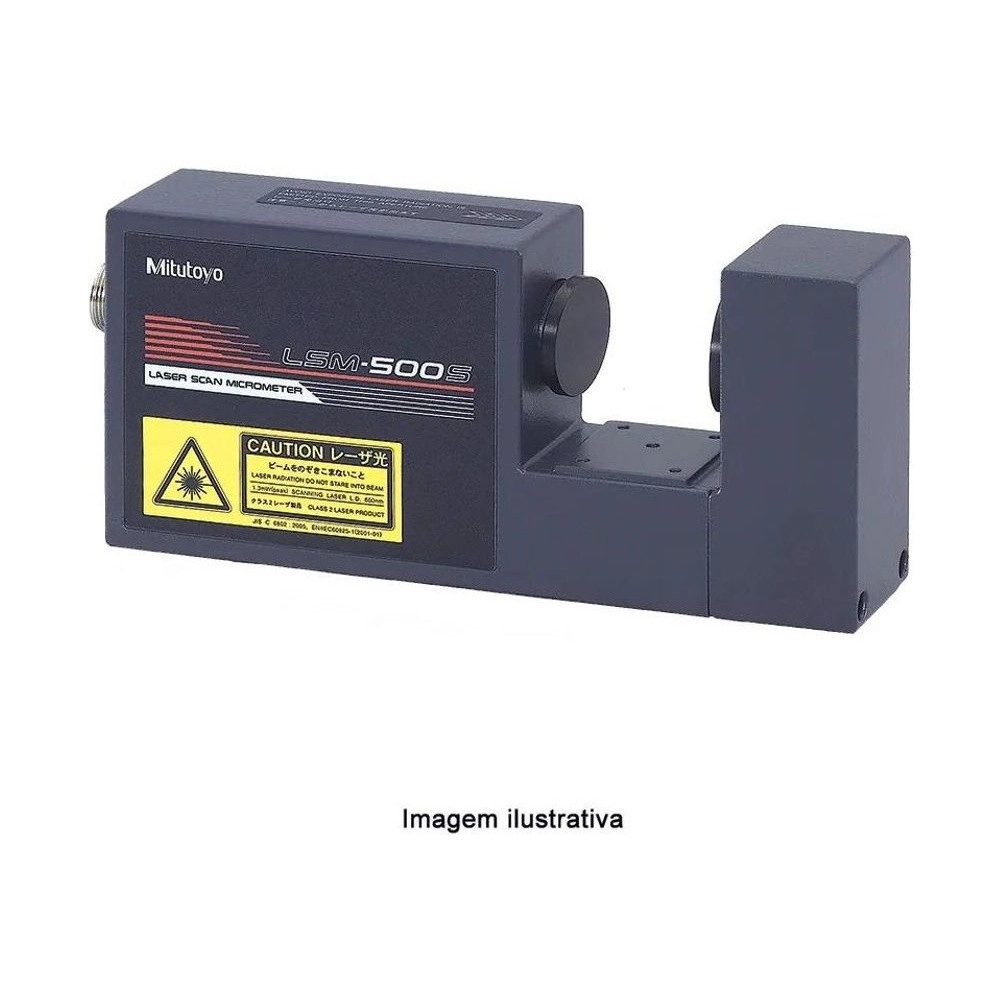

Name: Micrómetro de Escaneo Láser (Unidad de Medición) - LSM-500S - 544-532
Brand: Mitutoyo
SKU: 544-532

SKU: 544-532

Cantidad

Sobre el producto

Micrómetro de escaneo láser de la serie 544 hecho para diámetros muy pequeños: mide de 0,005 a 2 mm, es decir, llega a un alambre de 5 µm de espesor, sin tocar la pieza. Es el instrumento para alambre magnético, fibra óptica, alambre de soldadura fino, agujas y catéteres de pequeño calibre.

La exactitud garantizada es de ±0,3 µm en toda la capacidad y la repetibilidad de ±0,03 µm, con resolución seleccionable de 0,01 a 10 µm. Como el haz escanea la pieza 3200 veces por segundo, el alambre puede estar pasando a alta velocidad, o vibrando, y la lectura lo sigue.

Usa láser visible de 650 nm, clase 2, de baja potencia, y tiene protección IP64. Este código es la unidad de medición (emisor y receptor sobre la base); trabaja conectada a un visor LSM-5200 o a un contador multifunción LSM-6200, que se venden por separado y muestran y procesan la lectura.

Capacidad 0,005 a 2 mm · mide alambre desde 5 µm
Exactitud ±0,3 µm · repetibilidad ±0,03 µm
3200 lecturas/s · escaneo a 76 m/s
Láser 650 nm clase 2 · IP64

Diferenciales

Destacados del producto

Lo que caracteriza a la unidad de medición LSM-500S (544-532)

La menor capacidad de la serie: alambre magnético, fibra y filamento que ningún micrómetro de contacto logra sujetar sin aplastar.

En cualquier punto de 0,005 a 2 mm; repetibilidad de ±0,03 µm.

El alambre fino y el tubo de pared delgada ceden al tacto; aquí solo la sombra del láser mide la pieza.

Sigue el alambre corriendo en la trefiladora o la bobinadora y detecta variación de diámetro en tiempo real.

La polea opcional 02AGD200 mantiene el alambre de ø0,1 a ø1,5 mm centrado en la región de medición.

Láser visible de baja potencia y protección contra polvo y salpicaduras, para banco o línea.

Especificaciones

Principales características

Conozca en detalle los recursos de la unidad LSM-500S (544-532)

Mide alambre desde 5 µm CAPACIDAD 0,005 A 2 MM

La menor capacidad de la serie 544, hecha para alambre magnético, fibra, aguja y catéter fino.
±0,3 µm en toda la capacidad EXACTITUD

Repetibilidad de ±0,03 µm y error de posicionamiento de ±0,4 µm en la región de medición de 1 × 2 mm.
0,01 a 10 µm RESOLUCIÓN SELECCIONABLE

Elegida en el visor LSM-5200 o en el contador LSM-6200 según la tolerancia de la pieza.
Escaneo a 76 m/s 3200 LECTURAS/S

Haz de 650 nm, visible y de clase 2; la unidad tiene protección IP64.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones reales en las que el LSM-500S (544-532) marca la diferencia

Desafío Controlar el diámetro de alambre magnético o fibra en producción

Un alambre de pocos micrómetros pasa a alta velocidad y cualquier contacto raya el esmalte o rompe la fibra.

Solución

El LSM-500S mide desde 5 µm, 3200 veces por segundo, sin tocar; con la polea guía 02AGD200 el alambre queda siempre en el haz.

Desafío Medir agujas y catéteres de pequeño calibre

Una pieza fina y blanda se deforma bajo la fuerza de un micrómetro común y la lectura sale menor que la real.

Solución

Sin fuerza de medición, la lectura refleja el diámetro verdadero, con repetibilidad de ±0,03 µm.

Desafío Garantizar ±0,3 µm en piezas de 2 mm o menos

En esa escala, la incertidumbre de un instrumento de contacto es del orden de la tolerancia de la pieza.

Solución

La exactitud garantizada del LSM-500S es de ±0,3 µm en toda la capacidad, con resolución de hasta 0,01 µm.

Desafío Detectar variación de diámetro a lo largo del alambre

Muestrear en puntos aislados no muestra estrangulamientos ni exceso de esmalte entre un punto y otro.

Solución

Con la lectura continua y el contador LSM-6200, la variación a lo largo de la longitud aparece al instante.

Datos Técnicos

Información Técnica

Especificaciones, detalles, variaciones de la serie y elementos incluidos.

Especificaciones

Serie: 544
Modelo: LSM-500S
Normas de láser aplicadas: IEC, FDA
Capacidad de medición: 0,005 a 2mm
Graduación / Graduado: 0,01 a 10μm (seleccionable)
Repetibilidad: ±0,03μm
Exactitud (20°C): ±0,3μm
Error de ubicación: ±0,4μm
Alcance (mm): 0,005-2mm
Rango de medición: 1×2mm (0,005 a 2mm)
Tasa de lectura: 3200 lecturas/s
Longitud de onda del láser: 650 nm (Visible)
Velocidad de lectura del láser: 76m/s
Ambiente de operación: Temperatura: 0 a 40°C / Humedad: RH 35 a 85% (sin condensación)
Nivel de Protección: IP64
Marca: Mitutoyo

Detalles técnicos

Aplicación: Diámetro exterior sin contacto de piezas muy finas: alambre magnético, fibra óptica, alambre de soldadura, agujas, catéteres finos
Tipo: Unidad de medición de banco (emisor + receptor sobre base)
Clase del láser: Clase 2, baja potencia
Visor compatible: LSM-5200 o contador LSM-6200, se venden por separado
Accesorio para alambre: Polea guía 02AGD200, para alambre de ø0,1 a ø1,5 mm

Variaciones de la serie

Micrómetros de Escaneo Láser Mitutoyo, Serie 544

Modelo · Código	Tipo	Capacidad (diámetro)	Exactitud
LSM-500S · 544-532 (este)	Unidad de medición	0,005–2 mm	Exactitud ±0,3 µm
LSM-503S · 544-536	Unidad de medición	0,3–30 mm	Exactitud ±1,0 µm
LSM-506S · 544-538	Unidad de medición	1–60 mm	Exactitud ±3 µm
LSM-902/6900 · 544-498A	Sistema de banco	ø0,1–25 mm	Exactitud ±0,5 µm
LSM-02-A · 544-123	Sensor en línea	0,005–2 mm	Linealidad ±0,3 µm
LSM-30-A · 544-124	Sensor en línea	0,3–30 mm	Linealidad ±1,0 µm

Elementos incluidos

Unidad de medición LSM-500S (544-532): emisor + receptor sobre base
Cable de señal
Certificado de inspección
Requiere visor LSM-5200 o contador LSM-6200, se venden por separado
Opcionales: polea guía de alambre 02AGD200 · juego de patrones de calibración · ventana con entrada de aire 02AGD220

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué mide la unidad de medición LSM-500S (544-532)?

Mide el diámetro exterior de piezas muy finas, de 0,005 a 2 mm, sin contacto, con un haz de láser de escaneo. Es la unidad de la serie 544 indicada para alambre magnético, fibra óptica, alambre de soldadura, agujas y catéteres de pequeño calibre.

¿Cuál es la exactitud y la repetibilidad del LSM-500S (544-532)?

La exactitud garantizada es de ±0,3 µm en toda la capacidad de 0,005 a 2 mm y la repetibilidad es de ±0,03 µm. La resolución puede elegirse entre 0,01 y 10 µm y la lectura se hace 3200 veces por segundo.

¿El LSM-500S (544-532) mide alambre muy fino?

Sí. Es la unidad de la serie que llega a 5 µm de diámetro. Para alambre de ø0,1 a ø1,5 mm en movimiento, la polea guía opcional 02AGD200 mantiene el alambre centrado en la región de medición de 1 × 2 mm.

¿La unidad LSM-500S (544-532) funciona sola?

No. El código 544-532 es la unidad de medición (emisor y receptor). Necesita un visor LSM-5200 o un contador multifunción LSM-6200, que se venden por separado y muestran y procesan la lectura.

¿Qué láser usa el LSM-500S (544-532) y qué protección tiene?

Usa láser visible de 650 nm, clase 2 (IEC), de baja potencia. La unidad tiene protección IP64 contra polvo y salpicaduras y opera de 0 a 40 °C.
