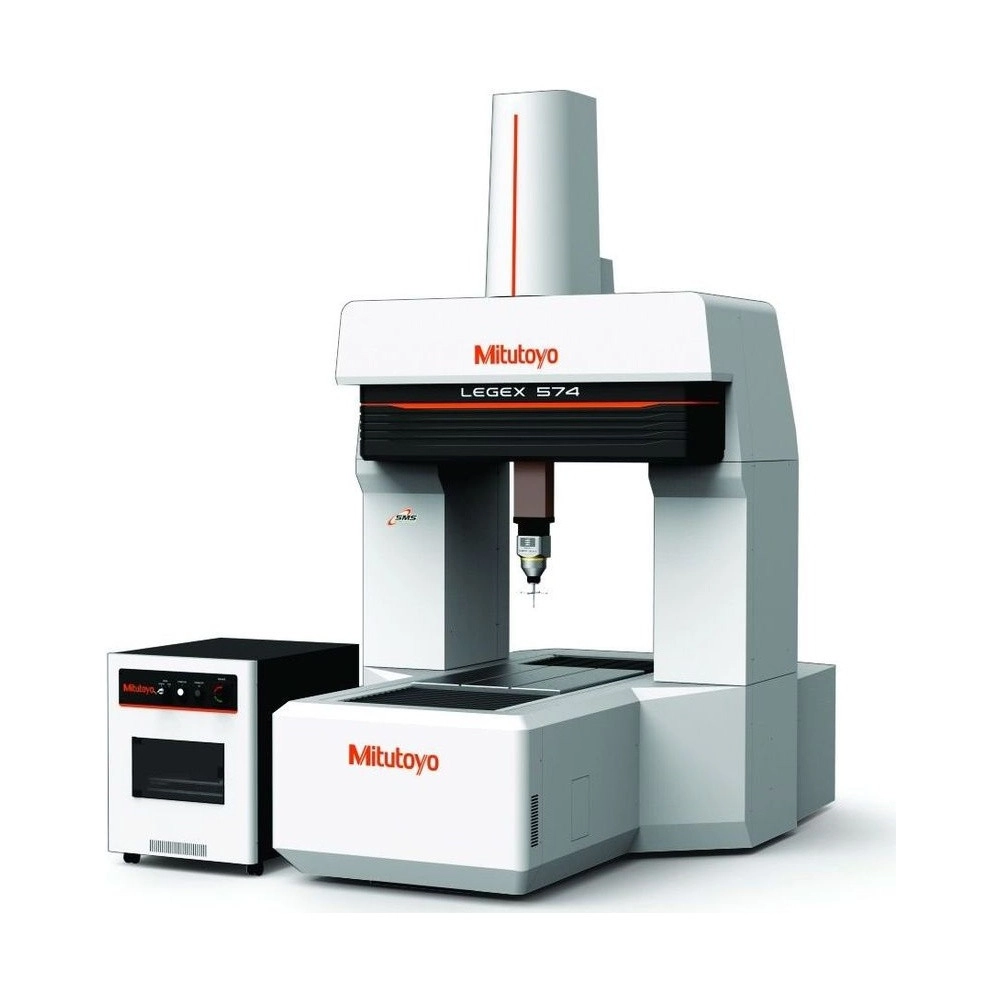

Máquina de Medición Tridimensional - CNC LEGEX-574 ultra precisión

Máquina de Medición Tridimensional - CNC LEGEX-574 ultra precisión - Mitutoyo

Name: Máquina de Medición Tridimensional - CNC LEGEX-574 ultra precisión
Brand: Mitutoyo
SKU: LEGEX-574 ultra exatidão

SKU: LEGEX-574 ultra exatidão

Cantidad

Sobre el producto

La Máquina de Medición por Coordenadas CNC LEGEX 574 Mitutoyo (LEGEX-574 ultra exatidão) es la LEGEX más pequeña: recorrido de 500 × 700 × 450 mm para piezas de hasta 250 kg, con E0,MPE de (0,28+L/1000) µm, lo que Mitutoyo llama exactitud de clase mundial.

La base es de hierro fundido dúctil FCD600, en estructura sellada optimizada por análisis FEM, con el riel guía del eje Y integrado y plasma cerámico en las guías de los tres ejes. La estructura de puente fijo, con X e Y independientes, prácticamente elimina los errores de cabeceo y derrape.

Contra la vibración, usa aisladores de resorte amortiguados por aire, con autonivelación, y un mecanismo flotante entre cada husillo de bolas y el bloque guía. Acepta las sondas MPP-310Q, SP80 y SP25M, además de sondas de visión y láser.

E0,MPE de (0,28+L/1000) µm
Recorrido de 500 × 700 × 450 mm
Estructura de puente fijo
Resolución de 0,01 µm

Diferenciales

Aspectos destacados del producto

Lo que distingue a la LEGEX-574 ultra exatidão entre las máquinas de medición por coordenadas CNC.

Con MPP-310Q, de 19 a 21 °C.

Sin cabeceo ni derrape.

Base de hierro dúctil sellada.

Vidrio casi sin dilatación.

Con autonivelación.

Altura máxima de 700 mm.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la LEGEX-574 ultra exatidão.

500 × 700 × 450 mm Recorrido X × Y × Z

Mesa de 550 × 750 mm.
(0,28+L/1000) µm E0,MPE (MPP-310Q)

De 19 a 21 °C.
0,01 µm Resolución

Escala de vidrio.
200 mm/s Velocidad de medición

Máxima.
250 kg Carga en la mesa

Altura hasta 700 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la LEGEX-574 ultra exatidão es la elección correcta.

Desafío Máquina de referencia del laboratorio

Las piezas patrón y las piezas críticas piden una exactitud superior a la de una CMM de producción.

Solución

La LEGEX 574 tiene E0,MPE de (0,28+L/1000) µm con la MPP-310Q, lo que Mitutoyo llama exactitud de clase mundial.

Desafío Error de cabeceo en el desplazamiento

Las CMM de puente móvil con una sola unidad de accionamiento bajo la columna tienden a cabecear al deslizar.

Solución

La LEGEX 574 usa puente fijo, con X e Y independientes, lo que prácticamente elimina los errores de cabeceo y derrape.

Desafío Vibración del piso de la fábrica

La vibración que viene del suelo atraviesa la estructura y aparece en la medición.

Solución

Los aisladores de resorte amortiguados por aire de la LEGEX 574, con autonivelación, prácticamente eliminan esa vibración.

Desafío Temperatura que cambia durante el día

Las CMM de altísima exactitud suelen exigir un control de temperatura muy estricto.

Solución

La LEGEX 574 tiene sensores en cada eje y en la pieza y compensa el tamaño de la pieza a 20 °C, de 18 a 22 °C.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 356
Modelo: Legex 574
Capacidad Eje X: 500mm
Capacidad Eje Y: 700mm
Capacidad Eje Z: 450mm
Velocidad Máxima de Medición: 200mm/s
Aceleración Máxima Combinada: 980mm/s2
Resolución: 0,01µm
Temperatura de trabajo: 19 a 21°C
Exactitud ISO 10360/E0, MPE: (0,28+L/1000) µm (MPP-310Q, 19 a 21 °C)
Exactitud ISO 10360/PFTU, MPE: 0,40µm
Exactitud ISO 10360/MPEthp: 1,1µm
Mesa de Trabajo/Material: Hierro Fundido
Mesa de Trabajo/Área: 550×750mm
Mesa de trabajo/Insertos roscados: M8x1,25mm
Altura máxima de la pieza: 700mm
Peso máximo bajo la mesa: 250kg
Peso Total: 3500kg
Ar Presión: 0,5MPa
Consumo de Aire: 120 L/min en condiciones normales (fuente de aire: 160 L/min)

Detalles técnicos

Dimensiones externas (An × Pr × Al): 1470 × 2430 × 2630 mm
Exactitud con SP25M (E0,MPE): (0,38+L/1000) µm de 19 a 21 °C; (0,40+L/1000) µm de 18 a 22 °C
Variación de temperatura admitida: 0,5 °C por hora; gradiente de 1,0 °C/m
Estructura: Puente fijo, base de hierro fundido dúctil FCD600, guías con plasma cerámico, cojinetes de aire
Mesa: Capa cerámica de serie; pulida bajo pedido
Opcionales: Mesa giratoria MRT240, sondas MPP-310Q, SP80, SP25M, TP7M (PH10MQ), QVP y SurfaceMeasure

Funciones

Cómo usar la LEGEX-574 ultra exatidão

Fijar

Colocar la pieza en la mesa de 550 × 750 mm, de hasta 250 kg.

Estabilizar

Dejar la pieza en el ambiente: los sensores de cada eje y de la pieza compensan a 20 °C.

Medir

Ejecutar el programa CNC con la MPP-310Q, a hasta 200 mm/s.

Seguir

Ver los resultados en MeasurLink y el estado de la máquina en el Status Monitor.

Variantes de la serie

LEGEX disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con MPP-310Q
LEGEX-574 ultra exatidão (este)	LEGEX 574	500 × 700 × 450 mm	(0,28+L/1000) µm
LEGEX-776 ultra exatidão	LEGEX 776	700 × 700 × 600 mm	(0,28+L/1000) µm
LEGEX-9106 ultra exatidão	LEGEX 9106	900 × 1000 × 600 mm	(0,28+L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas LEGEX 574 (unidad principal con plataforma)
Controlador

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la LEGEX 574 (LEGEX-574 ultra exatidão)?

X 500 mm, Y 700 mm y Z 450 mm, sobre mesa de 550 × 750 mm con capa cerámica (pulida bajo pedido).

¿Cuál es la exactitud de la LEGEX 574 (LEGEX-574 ultra exatidão)?

Con la MPP-310Q, E0,MPE de (0,28+L/1000) µm de 19 a 21 °C y (0,30+L/1000) µm de 18 a 22 °C. Con la SP25M, (0,38+L/1000) y (0,40+L/1000) µm. L en mm.

¿Qué ambiente pide la LEGEX 574 (LEGEX-574 ultra exatidão)?

De 19 a 21 °C o de 18 a 22 °C, según la exactitud elegida, con variación de hasta 0,5 °C por hora y gradiente de 1,0 °C por metro.

¿De qué está hecha la base de la LEGEX 574 (LEGEX-574 ultra exatidão)?

De hierro fundido dúctil de grafito esferoidal FCD600, fundido sin sopladuras ni orificios de 0,1 mm o más, en estructura sellada optimizada por análisis FEM.

¿Qué exige la instalación de la LEGEX 574 (LEGEX-574 ultra exatidão)?

Aire a 0,5 MPa, con consumo de 120 L/min (fuente de 160 L/min o más). La unidad mide 1470 × 2430 × 2630 mm (An × Pr × Al) y pesa 3500 kg con la plataforma y el controlador.

¿La LEGEX 574 (LEGEX-574 ultra exatidão) puede cambiar de lugar?

Tiene un sistema de arranque que bloquea la operación si detecta vibración inesperada o cambio de lugar. Antes de mover la máquina después de la instalación, hay que hablar con Mitutoyo.
