Soporte para Placa de Granito 1000 x 1000mm – 56AAN122 - Mitutoyo

SKU: 56AAN122

Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

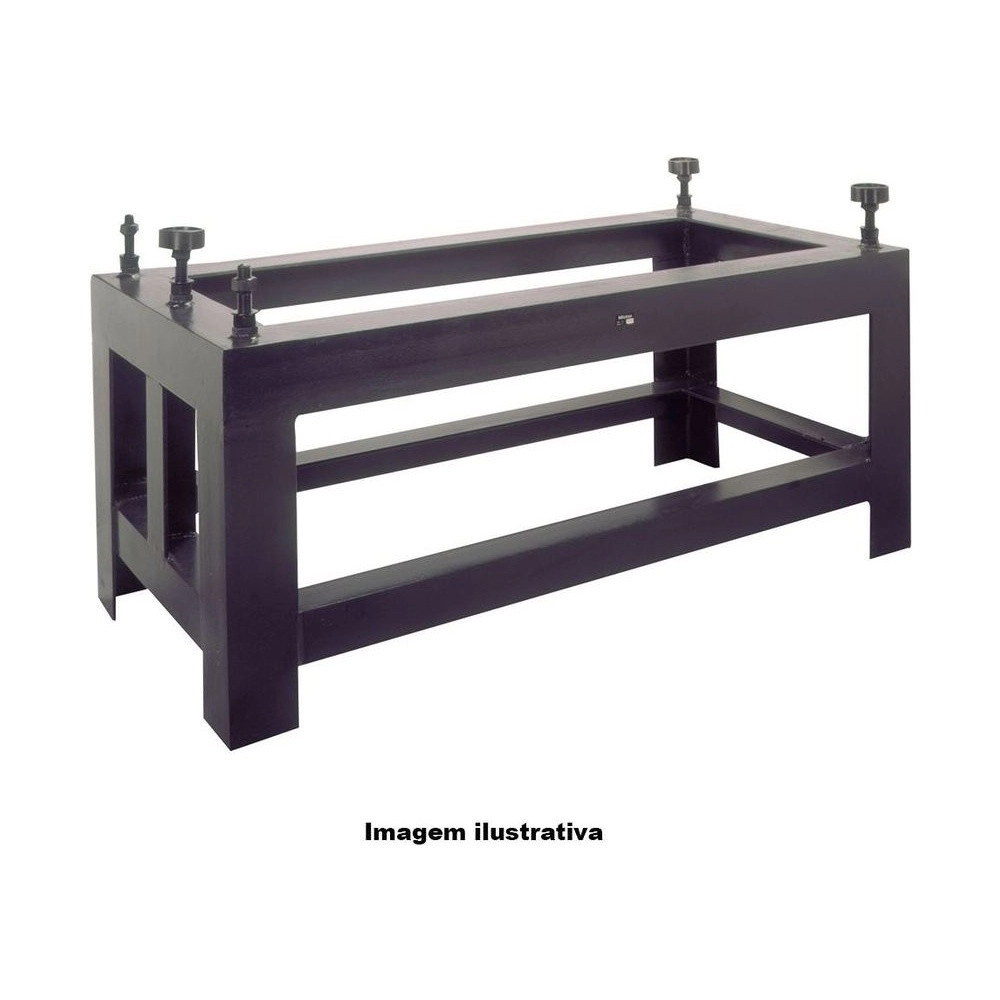

El Soporte para Placa de Granito Mitutoyo 56AAN122 tiene 780 × 780 × 800 mm y es el soporte indicado en el Compacto Mitutoyo 2025 para la placa 517-309MSZ, de 1000 × 1000 × 150 mm.

La placa 517-309MSZ pesa 450 kg, y el soporte tiene 800 mm de altura. En el catálogo 2019, este soporte figuraba como 156-837.

La estructura, según el catálogo 2019, es de ángulo de acero pintado. El apoyo de la placa se hace en tres puntos ajustables, más dos tornillos auxiliares, y una de las patas tiene tornillo nivelador para acompañar el piso.

Resumen técnico
  • 780 × 780 × 800 mm
  • Para la placa 517-309MSZ (1000 × 1000 × 150)
  • Ángulo de acero · 3 puntos ajustables
  • Tornillo nivelador · altura de 800 mm

Aspectos destacados del producto

Lo que distingue al 56AAN122 entre los soportes para placas de la tienda.

Para la 517-309MSZ

Placa de 1000 × 1000 × 150 mm.

780 × 780 × 800 mm

Altura de 800 mm, según el Compacto 2025.

3 puntos ajustables

Más dos tornillos auxiliares.

Tornillo nivelador

En una de las patas, para el piso.

Para granito e hierro fundido

Sirve a los dos tipos de placa Mitutoyo.

Indicado en el Compacto 2025

Un soporte por tamaño de placa.

Características principales

Lo que significa en la práctica cada dato del 56AAN122.

  • 780 × 780 × 800 mm Dimensiones

    Según el Compacto 2025.

  • 517-309MSZ Placa

    1000 × 1000 × 150 mm, 450 kg.

  • Ángulo de acero Construcción

    Pintado (serie 156, catálogo 2019).

  • 3 puntos ajustables Apoyo

    Más dos tornillos auxiliares.

¿Qué problemas resuelve?

Situaciones en las que el 56AAN122 es la elección correcta.

Desafío Soporte del tamaño correcto

Cada tamaño de placa tiene su soporte.

Solución

El 56AAN122 es el soporte indicado para la 517-309MSZ, de 1000 × 1000 × 150 mm.

Desafío Placa de 450 kg

El peso de la 517-309MSZ necesita un apoyo propio.

Solución

El 56AAN122 es el soporte del Compacto 2025 para esa placa; el 56AAN121 lleva la placa 517-307MSZ y el 56AAN123, la 517-313.

Desafío Piso fuera de nivel

Un piso irregular inclina la placa.

Solución

Una de las patas del 56AAN122 tiene tornillo nivelador.

Desafío Apoyo de la placa

La placa debe quedar apoyada en los puntos en que fue lapeada.

Solución

El 56AAN122 tiene tres puntos de apoyo ajustables y dos tornillos auxiliares.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 156
  • Modelo: Para Granito
  • Dimensiones del soporte: 780 x 780 x 800 mm
  • Dimensiones de la placa: 1000 x 1000 x 150 mm

Detalles técnicos

Línea
Soporte para placa de granito
Placa compatible (Compacto 2025)
517-309MSZ, 1000 × 1000 × 150 mm
Código en el catálogo 2019
156-837
Construcción (serie 156, catálogo 2019)
Ángulo de acero pintado; tres puntos de apoyo ajustables y dos tornillos auxiliares; tornillo nivelador en una de las patas

Funciones

Cómo trabaja el 56AAN122
Tres puntos de apoyo

Ajustables, más dos tornillos auxiliares.

Tornillo nivelador

Compensa el desnivel del piso.

Un soporte por tamaño

El 56AAN122 es el indicado para la 517-309MSZ.

Variantes de la serie

Soportes para placas disponibles en la tienda

Código Dimensiones (mm) Placa (mm) Construcción
56AAN116 280 × 280 × 850 517-301MSZ (300 × 300 × 100) Ángulo de acero
56AAN117 430 × 280 × 850 517-311 (450 × 300 × 100) Ángulo de acero
56AAN118 550 × 420 × 850 517-314MSZ (600 × 450 × 100) Ángulo de acero
56AAN119 550 × 550 × 820 517-303MSZ (600 × 600 × 130) Ángulo de acero
56AAN120 690 × 480 × 820 517-305MSZ (750 × 500 × 130) Ángulo de acero
56AAN121 760 × 690 × 800 517-307MSZ (1000 × 750 × 150) Ángulo de acero
56AAN122 (este) 780 × 780 × 800 517-309MSZ (1000 × 1000 × 150) Ángulo de acero
56AAN123 1180 × 780 × 750 517-313 (1500 × 1000 × 200) Ángulo de acero
65GBB010 245 × 245 × 550 Mayores de 1000 × 1000 Pedestal
156-823 Base 300 × 300, altura 550–700 Mayores de 1000 × 1000 Pedestal
156-816 1300 × 620 × 550 Hierro fundido 2000 × 1000 × 240 Ángulo de acero

Artículos incluidos

  • Soporte para Placa de Granito 56AAN122

Preguntas y Respuestas

¿Qué placa va en el 56AAN122?

La 517-309MSZ, de 1000 × 1000 × 150 mm y 450 kg, según el Compacto Mitutoyo 2025. Los otros tamaños tienen soporte propio: el 56AAN121 lleva la placa 517-307MSZ y el 56AAN123, la 517-313.

¿Cuáles son las dimensiones del 56AAN122?

780 × 780 × 800 mm (largo × ancho × alto), según el Compacto Mitutoyo 2025.

¿El 56AAN122 se adapta a piso irregular?

Sí. Una de las patas tiene tornillo nivelador para adaptarse al desnivel del piso.

¿Cómo se apoya la placa en el 56AAN122?

En tres puntos de apoyo ajustables, más dos tornillos de apoyo auxiliares.

¿De qué está hecho el 56AAN122?

Según el catálogo 2019, los soportes de la serie 156 son de ángulo de acero pintado.

¿El 56AAN122 es el mismo que el 156-837?

En el catálogo 2019, el soporte para la placa de 1000 × 1000 × 150 mm tenía el código 156-837. El Compacto 2025 usa el código 56AAN122 y da otras medidas para el soporte: 780 × 780 × 800 mm.
