Soporte para Placa de Granito 600 x 450 mm - 56AAN118 - Mitutoyo

SKU: 56AAN118

Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

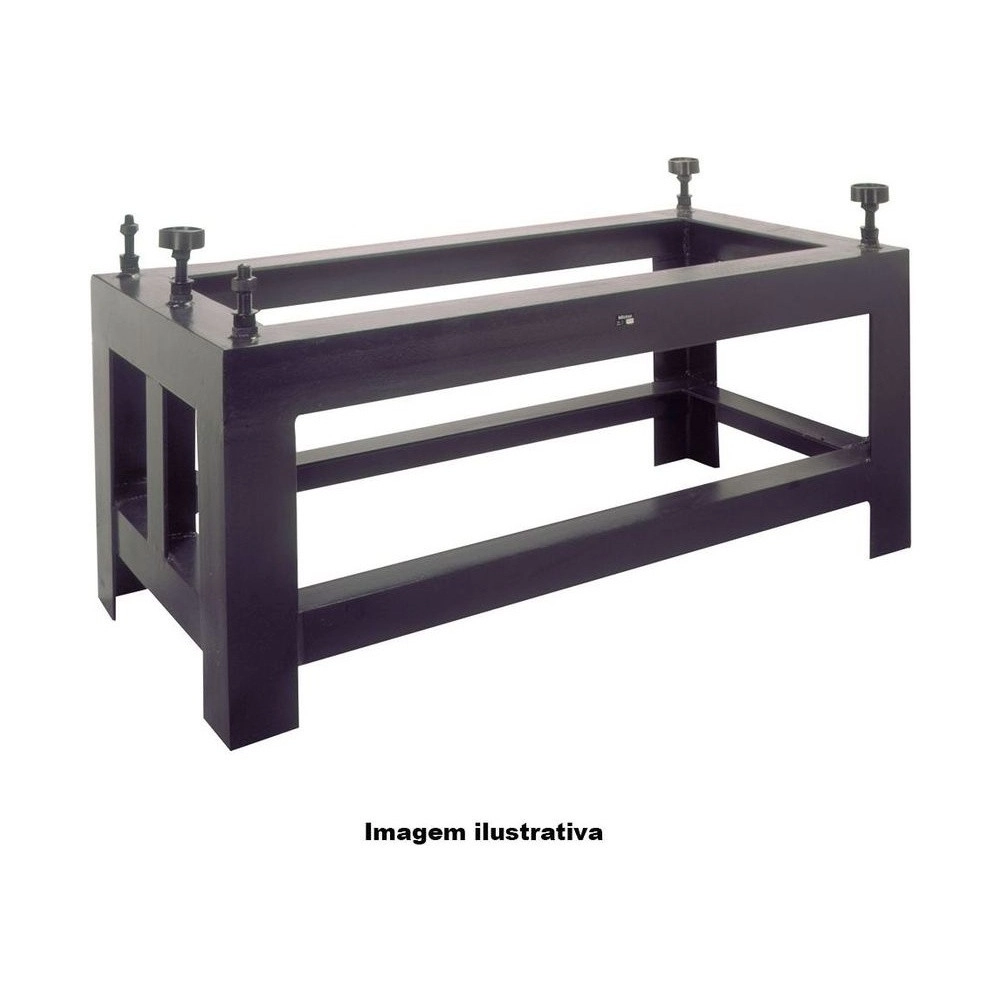

El Soporte Mitutoyo 56AAN118 lleva la placa de granito 517-314MSZ, de 600 × 450 × 100 mm, y mide 550 × 420 × 850 mm, según el Compacto Mitutoyo 2025.

La placa 517-314MSZ pesa 80 kg, y el soporte tiene 850 mm de altura. En el catálogo 2019, este soporte figuraba como 156-833.

Según el catálogo 2019, los soportes de la serie 156 son de ángulo de acero pintado, con tres puntos de apoyo ajustables y dos tornillos de apoyo auxiliares. Una de las patas tiene tornillo nivelador, para compensar el desnivel del piso.

Resumen técnico
  • 550 × 420 × 850 mm
  • Para la placa 517-314MSZ (600 × 450 × 100)
  • Ángulo de acero · 3 puntos ajustables
  • Tornillo nivelador · altura de 850 mm

Aspectos destacados del producto

Lo que distingue al 56AAN118 entre los soportes para placas de la tienda.

Para la 517-314MSZ

Placa de 600 × 450 × 100 mm.

550 × 420 × 850 mm

Altura de 850 mm, según el Compacto 2025.

Tornillo nivelador

En una de las patas, para el piso.

Para granito e hierro fundido

Sirve a los dos tipos de placa Mitutoyo.

Indicado en el Compacto 2025

Un soporte por tamaño de placa.

Ángulo de acero

Pintado, según el catálogo 2019.

Características principales

Lo que significa en la práctica cada dato del 56AAN118.

  • 550 × 420 × 850 mm Dimensiones

    Según el Compacto 2025.

  • 517-314MSZ Placa

    600 × 450 × 100 mm, 80 kg.

  • Ángulo de acero Construcción

    Pintado (serie 156, catálogo 2019).

  • 3 puntos ajustables Apoyo

    Más dos tornillos auxiliares.

¿Qué problemas resuelve?

Situaciones en las que el 56AAN118 es la elección correcta.

Desafío Soporte del tamaño correcto

Cada tamaño de placa tiene su soporte.

Solución

El 56AAN118 es el soporte indicado para la 517-314MSZ, de 600 × 450 × 100 mm.

Desafío Placa de 80 kg

El peso de la 517-314MSZ necesita un apoyo propio.

Solución

El 56AAN118 es el soporte del Compacto 2025 para esa placa; el 56AAN117 lleva la placa 517-311 y el 56AAN119, la 517-303MSZ.

Desafío Apoyo de la placa

La placa debe quedar apoyada en los puntos en que fue lapeada.

Solución

El 56AAN118 tiene tres puntos de apoyo ajustables y dos tornillos auxiliares.

Desafío Banco común como apoyo

Un banco cualquiera no está hecho para el tamaño de la placa.

Solución

El 56AAN118 es el soporte que el Compacto 2025 indica para su placa.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 156
  • Modelo: Para Granito
  • Dimensiones del soporte: 550 x 420 x 850 mm
  • Dimensiones de la placa: 600 x 450 x 100 mm

Detalles técnicos

Línea
Soporte para placa de granito
Placa compatible (Compacto 2025)
517-314MSZ, 600 × 450 × 100 mm
Código en el catálogo 2019
156-833
Construcción (serie 156, catálogo 2019)
Ángulo de acero pintado; tres puntos de apoyo ajustables y dos tornillos auxiliares; tornillo nivelador en una de las patas

Funciones

Cómo trabaja el 56AAN118
Tres puntos de apoyo

Ajustables, más dos tornillos auxiliares.

Tornillo nivelador

Compensa el desnivel del piso.

Un soporte por tamaño

El 56AAN118 es el indicado para la 517-314MSZ.

Variantes de la serie

Soportes para placas disponibles en la tienda

Código Dimensiones (mm) Placa (mm) Construcción
56AAN116 280 × 280 × 850 517-301MSZ (300 × 300 × 100) Ángulo de acero
56AAN117 430 × 280 × 850 517-311 (450 × 300 × 100) Ángulo de acero
56AAN118 (este) 550 × 420 × 850 517-314MSZ (600 × 450 × 100) Ángulo de acero
56AAN119 550 × 550 × 820 517-303MSZ (600 × 600 × 130) Ángulo de acero
56AAN120 690 × 480 × 820 517-305MSZ (750 × 500 × 130) Ángulo de acero
56AAN121 760 × 690 × 800 517-307MSZ (1000 × 750 × 150) Ángulo de acero
56AAN122 780 × 780 × 800 517-309MSZ (1000 × 1000 × 150) Ángulo de acero
56AAN123 1180 × 780 × 750 517-313 (1500 × 1000 × 200) Ángulo de acero
65GBB010 245 × 245 × 550 Mayores de 1000 × 1000 Pedestal
156-823 Base 300 × 300, altura 550–700 Mayores de 1000 × 1000 Pedestal
156-816 1300 × 620 × 550 Hierro fundido 2000 × 1000 × 240 Ángulo de acero

Artículos incluidos

  • Soporte para Placa de Granito 56AAN118

Preguntas y Respuestas

¿Qué placa va en el 56AAN118?

La 517-314MSZ, de 600 × 450 × 100 mm y 80 kg, según el Compacto Mitutoyo 2025. Los otros tamaños tienen soporte propio: el 56AAN117 lleva la placa 517-311 y el 56AAN119, la 517-303MSZ.

¿Cuáles son las dimensiones del 56AAN118?

550 × 420 × 850 mm (largo × ancho × alto), según el Compacto Mitutoyo 2025.

¿De qué está hecho el 56AAN118?

Según el catálogo 2019, los soportes de la serie 156 son de ángulo de acero pintado.

¿El 56AAN118 se adapta a piso irregular?

Sí. Una de las patas tiene tornillo nivelador para adaptarse al desnivel del piso.

¿Cómo se apoya la placa en el 56AAN118?

En tres puntos de apoyo ajustables, más dos tornillos de apoyo auxiliares.

¿El 56AAN118 es el mismo que el 156-833?

En el catálogo 2019, el soporte para la placa de 600 × 450 × 100 mm tenía el código 156-833. El Compacto 2025 usa el código 56AAN118 y da otras medidas para el soporte: 550 × 420 × 850 mm.
