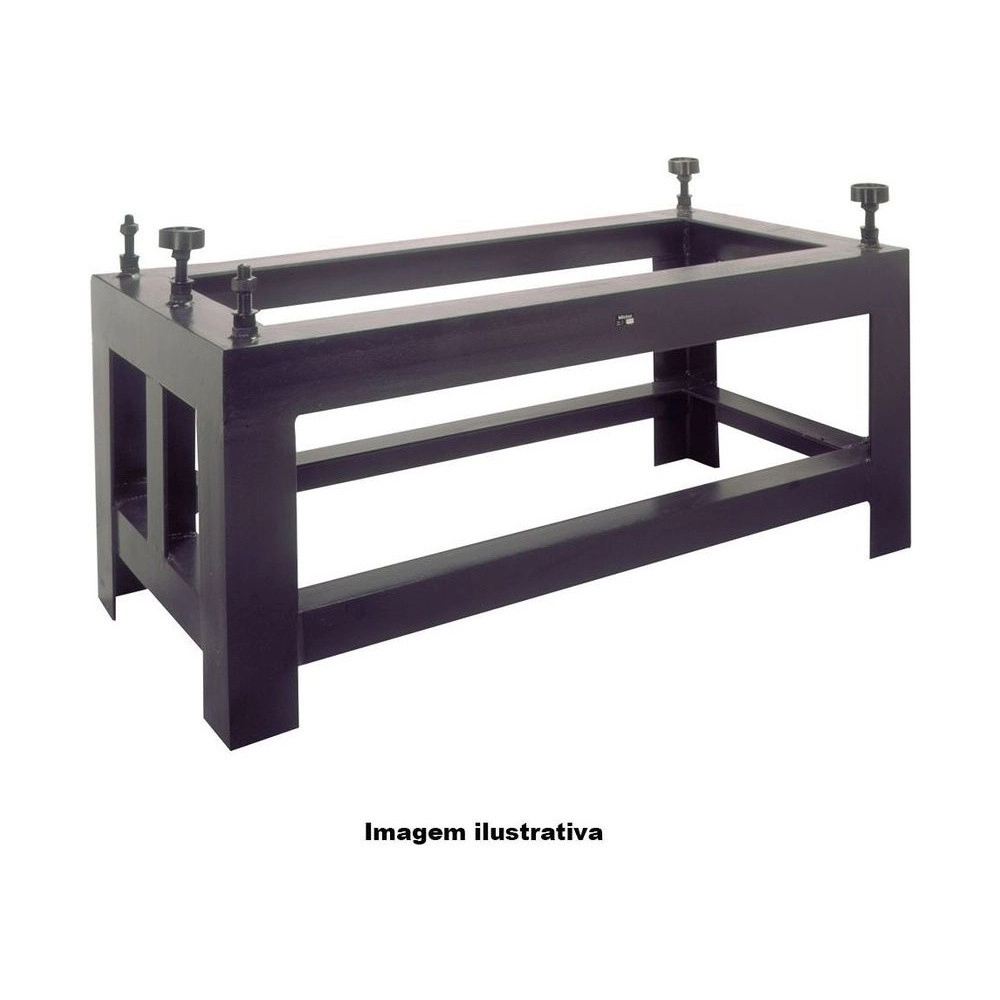

Soporte para Placa de Granito 600 x 600mm - 56AAN119 - Mitutoyo

SKU: 56AAN119

Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

El Soporte para Placa de Granito Mitutoyo 56AAN119 tiene 550 × 550 × 820 mm y es el soporte indicado en el Compacto Mitutoyo 2025 para la placa 517-303MSZ, de 600 × 600 × 130 mm.

La placa 517-303MSZ pesa 140 kg, y el soporte tiene 820 mm de altura. En el catálogo 2019, este soporte figuraba como 156-834.

En la descripción del catálogo 2019, el soporte tiene tres puntos de apoyo ajustables, dos tornillos de apoyo auxiliares y una pata con tornillo nivelador para el desnivel del piso. La estructura es de ángulo de acero pintado.

Resumen técnico
  • 550 × 550 × 820 mm
  • Para la placa 517-303MSZ (600 × 600 × 130)
  • Ángulo de acero · 3 puntos ajustables
  • Tornillo nivelador · altura de 820 mm

Aspectos destacados del producto

Lo que distingue al 56AAN119 entre los soportes para placas de la tienda.

Para la 517-303MSZ

Placa de 600 × 600 × 130 mm.

550 × 550 × 820 mm

Altura de 820 mm, según el Compacto 2025.

Para granito e hierro fundido

Sirve a los dos tipos de placa Mitutoyo.

Indicado en el Compacto 2025

Un soporte por tamaño de placa.

Ángulo de acero

Pintado, según el catálogo 2019.

3 puntos ajustables

Más dos tornillos auxiliares.

Características principales

Lo que significa en la práctica cada dato del 56AAN119.

  • 550 × 550 × 820 mm Dimensiones

    Según el Compacto 2025.

  • 517-303MSZ Placa

    600 × 600 × 130 mm, 140 kg.

  • Ángulo de acero Construcción

    Pintado (serie 156, catálogo 2019).

  • 3 puntos ajustables Apoyo

    Más dos tornillos auxiliares.

¿Qué problemas resuelve?

Situaciones en las que el 56AAN119 es la elección correcta.

Desafío Soporte del tamaño correcto

Cada tamaño de placa tiene su soporte.

Solución

El 56AAN119 es el soporte indicado para la 517-303MSZ, de 600 × 600 × 130 mm.

Desafío Placa de 140 kg

El peso de la 517-303MSZ necesita un apoyo propio.

Solución

El 56AAN119 es el soporte del Compacto 2025 para esa placa; el 56AAN118 lleva la placa 517-314MSZ y el 56AAN120, la 517-305MSZ.

Desafío Apoyo de la placa

La placa debe quedar apoyada en los puntos en que fue lapeada.

Solución

El 56AAN119 tiene tres puntos de apoyo ajustables y dos tornillos auxiliares.

Desafío Banco común como apoyo

Un banco cualquiera no está hecho para el tamaño de la placa.

Solución

El 56AAN119 es el soporte que el Compacto 2025 indica para su placa.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 156
  • Modelo: Para Granito
  • Dimensiones del soporte: 550 x 550 x 820 mm
  • Dimensiones de la placa: 600 x 600 x 130 mm

Detalles técnicos

Línea
Soporte para placa de granito
Placa compatible (Compacto 2025)
517-303MSZ, 600 × 600 × 130 mm
Código en el catálogo 2019
156-834
Construcción (serie 156, catálogo 2019)
Ángulo de acero pintado; tres puntos de apoyo ajustables y dos tornillos auxiliares; tornillo nivelador en una de las patas

Funciones

Cómo trabaja el 56AAN119
Tres puntos de apoyo

La placa se asienta en tres puntos ajustables.

Tornillo nivelador

En una de las patas, para acompañar el piso.

Un soporte por tamaño

El 56AAN119 es el indicado para la 517-303MSZ.

Variantes de la serie

Soportes para placas disponibles en la tienda

Código Dimensiones (mm) Placa (mm) Construcción
56AAN116 280 × 280 × 850 517-301MSZ (300 × 300 × 100) Ángulo de acero
56AAN117 430 × 280 × 850 517-311 (450 × 300 × 100) Ángulo de acero
56AAN118 550 × 420 × 850 517-314MSZ (600 × 450 × 100) Ángulo de acero
56AAN119 (este) 550 × 550 × 820 517-303MSZ (600 × 600 × 130) Ángulo de acero
56AAN120 690 × 480 × 820 517-305MSZ (750 × 500 × 130) Ángulo de acero
56AAN121 760 × 690 × 800 517-307MSZ (1000 × 750 × 150) Ángulo de acero
56AAN122 780 × 780 × 800 517-309MSZ (1000 × 1000 × 150) Ángulo de acero
56AAN123 1180 × 780 × 750 517-313 (1500 × 1000 × 200) Ángulo de acero
65GBB010 245 × 245 × 550 Mayores de 1000 × 1000 Pedestal
156-823 Base 300 × 300, altura 550–700 Mayores de 1000 × 1000 Pedestal
156-816 1300 × 620 × 550 Hierro fundido 2000 × 1000 × 240 Ángulo de acero

Artículos incluidos

  • Soporte para Placa de Granito 56AAN119

Preguntas y Respuestas

¿Qué placa va en el 56AAN119?

La 517-303MSZ, de 600 × 600 × 130 mm y 140 kg, según el Compacto Mitutoyo 2025. Los otros tamaños tienen soporte propio: el 56AAN118 lleva la placa 517-314MSZ y el 56AAN120, la 517-305MSZ.

¿Cuáles son las dimensiones del 56AAN119?

550 × 550 × 820 mm (largo × ancho × alto), según el Compacto Mitutoyo 2025.

¿Se puede nivelar el 56AAN119 en el piso?

Sí. Según el catálogo 2019, una de las patas del soporte tiene tornillo nivelador para compensar el desnivel del piso.

¿En cuántos puntos apoya el 56AAN119 la placa?

Tres puntos ajustables, con dos tornillos de apoyo auxiliares, según la descripción de la serie 156.

¿Cuál es el material del 56AAN119?

Ángulo de acero pintado, según la descripción de la serie 156 en el catálogo 2019.

¿El 56AAN119 es el mismo que el 156-834?

En el catálogo 2019, el soporte para la placa de 600 × 600 × 130 mm tenía el código 156-834. El Compacto 2025 usa el código 56AAN119 y da otras medidas para el soporte: 550 × 550 × 820 mm.
