Name: Contador Multifunción para Micrómetro de Escaneo Láser - LSM-6200 - 544-072A
SKU: 544-072A

SKU: 544-072A

Cantidad

Sobre el producto

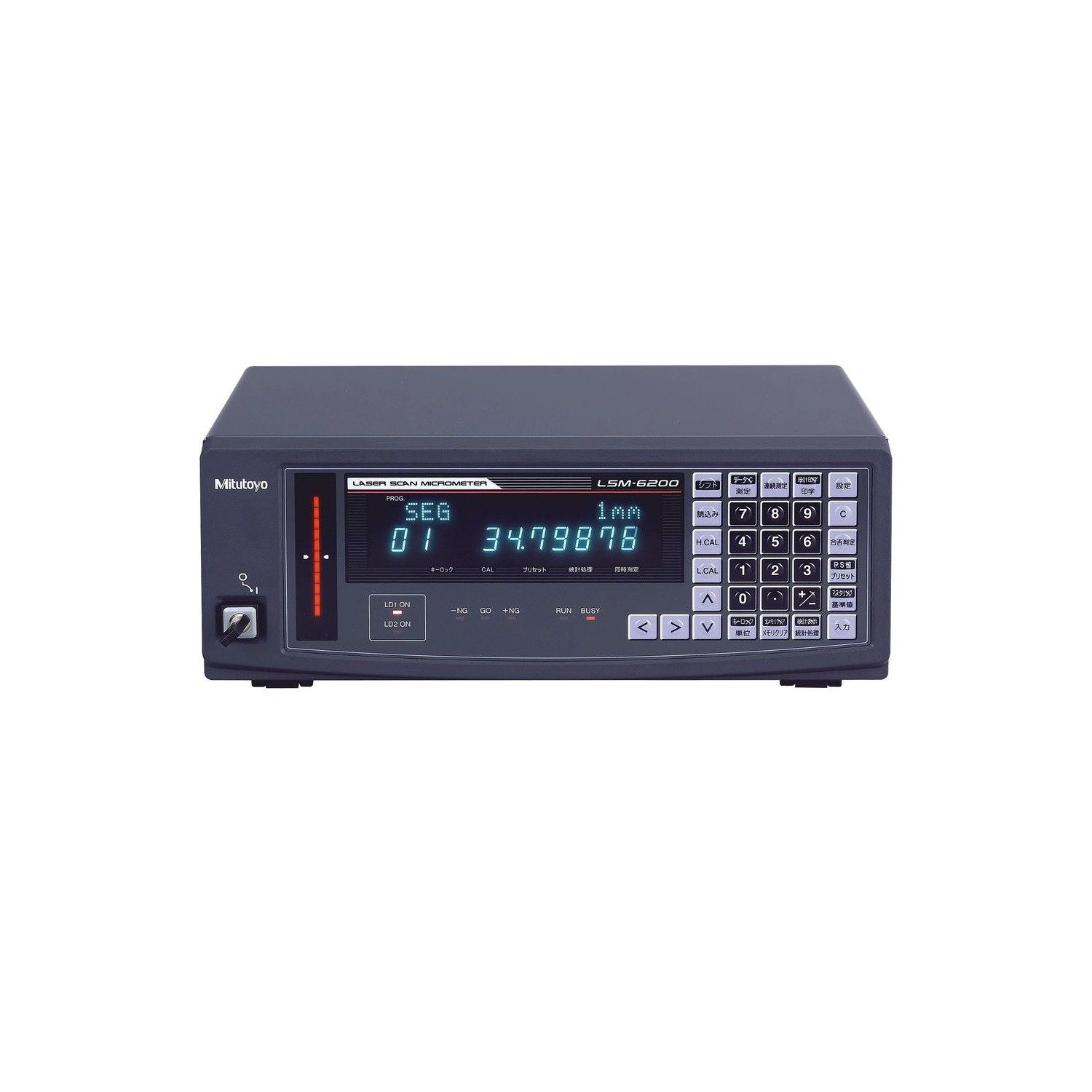

El Contador Multifunción LSM-6200 Mitutoyo 544-072A, de la serie 544, es el contador de banco del micrómetro de escaneo láser. Con 2 ejes, muestra la medición de dos elementos al mismo tiempo.

Hace análisis estadístico (máximo, mínimo, media, dispersión y σ), mide por segmentos (7 puntos) o por bordes (1 a 255), elimina valores anormales y guarda hasta 100 valores de tolerancia, valores nominales o configuraciones.

La interfaz estándar es RS-232C con E/S analógica. Como opcionales, el catálogo trae unidad de salida Digimatic de 2 canales, unidad de E/S secundaria con I/F analógica e interfaz BCD. El sufijo "A" del código indica el cable de alimentación UL/CSA.

LSM-6200 · contador multifunción
2 ejes · dos elementos en pantalla
Estadística, hasta 100 configuraciones
RS-232C, E/S analógica · 100 a 240 V CA

Diferenciales

Aspectos destacados del producto

Lo que distingue al 544-072A entre los contadores del micrómetro láser.

Dos elementos medidos al mismo tiempo.

Máximo, mínimo, media, dispersión y σ.

Tolerancias y valores nominales.

7 puntos o 1 a 255 bordes.

Función instalada en el equipo.

Hasta 7 clases.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 544-072A.

16 + 11 dígitos Pantalla

Fluorescentes, con LEDs de guía.
2 Ejes

Dos elementos en pantalla.
100 Memoria

Tolerancias, nominales o configuraciones.
RS-232C Interfaz

Con E/S analógica.
100 a 240 V CA Alimentación

±10%, 40 VA, 50/60 Hz.
335 × 134 × 250 mm Dimensiones

Funciona de 0 a +45 °C.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 544-072A es la elección correcta.

Desafío Dos elementos a la vez

Medir el diámetro y otra dimensión pide dos contadores.

Solución

El 544-072A tiene 2 ejes y muestra dos elementos al mismo tiempo.

Desafío Estadística en la línea

Calcular media y dispersión aparte retrasa el control.

Solución

El 544-072A calcula máximo, mínimo, media, dispersión y σ.

Desafío Cambiar de pieza con frecuencia

Reprogramar tolerancias en cada cambio toma tiempo.

Solución

El 544-072A guarda hasta 100 tolerancias, valores nominales o configuraciones.

Desafío Clasificar piezas

Un juicio de solo pasa/no pasa no separa por rangos.

Solución

El juicio del 544-072A incluye zona de tolerancia multilímite con 7 clases.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 544
Modelo: LSM-6200
Mostrador: Con 16 dígitos más 11 dígitos fluorescentes, y LEDs como guía de mensajes
Interfaz opcional: Unidad de salida Digimatic (2 canales), unidad de salida E/S secundaria con I/F analógica, I/F BCD
Alimentación: 100 - 240 V CA ±10%, 40VA, 50/60Hz
Ambiente de operación: 0 a +45 °C, HR 35 a 85% (sin condensación)

Detalles técnicos

Línea: Contador multifunción LSM-6200, en pulgada/mm, con manual en inglés
Cable de alimentación: Sufijo A: UL/CSA
Otras funciones: Dimensión nominal, medición de objetos transparentes, diámetro de piezas con número impar de filos, medición automática en el modo de bordes, temporizador de salida, cambio SHL, juicio de grupos, medición simultánea, referenciación, función sonora, detección automática de pieza, puesta a cero/offset y medición doble (opcional)
Opcionales (catálogo): Impresora DPU-414 (02AGD600A a D); interfaz BCD 02AGC910; salida Digimatic de 2 canales 02AGP150; unidad para conexión doble 02AGC840; pedal 937179T
No se conecta: 544-495/496 y modelos antiguos, como el 544-451

Funciones

Funciones del 544-072A

2 ejes

Dos elementos de medición mostrados al mismo tiempo.

Memoria de 100

Tolerancias, valores nominales o configuraciones.

Eliminación de valores anormales

Función ya instalada en el equipo.

Transmisión de datos

El 544-072A tiene RS-232C y E/S analógica de serie, y acepta unidades opcionales de salida.

Interfaz estándar: RS-232C, E/S analógica
Salida Digimatic (opcional): 02AGP150, 2 canales, conector MIL de 10 pines; cable de conexión 936937 (1 m) que se vende aparte
E/S secundaria (opcional): Con I/F analógica y dos pares de salidas GO/NG
Interfaz BCD (opcional): 02AGC910, salida BCD (7 dígitos) o HEX
Impresora (opcional): DPU-414, por RS-232C

Variantes de la serie

Contadores LSM disponibles en la tienda

Código	Modelo	Tipo	Interfaz estándar
544-047	LSM-5200	Montaje en panel	USB 2.0, RS-232C, I/O
544-072A (este)	LSM-6200	Multifunción, 2 ejes	RS-232C, I/O

Artículos incluidos

Contador Multifunción LSM-6200 544-072A

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el 544-072A?

Es el contador multifunción LSM-6200, con 2 ejes, del micrómetro de escaneo láser Mitutoyo. El sufijo "A" indica el cable de alimentación UL/CSA.

¿Qué análisis estadístico hace el 544-072A?

Máximo, mínimo, media, dispersión y σ (desviación estándar), además de la amplitud (máximo menos mínimo).

¿Cuántas configuraciones guarda el 544-072A?

Hasta 100 valores de tolerancia, valores nominales o configuraciones.

¿El 544-072A tiene salida Digimatic?

No de serie: la interfaz estándar es RS-232C con E/S analógica. La salida Digimatic de 2 canales es una unidad opcional (02AGP150).

¿El 544-072A se conecta a cualquier unidad de medición LSM?

No. El catálogo advierte que no se puede conectar al 544-495/496, y que los modelos antiguos, como el 544-451, tampoco. En el catálogo 2019 aparece con las unidades LSM-501S a LSM-516S.

¿Cuál es la alimentación del 544-072A?

100 a 240 V CA ±10%, 40 VA, 50/60 Hz. Funciona de 0 a +45 °C, con HR de 35 a 85% sin condensación.
