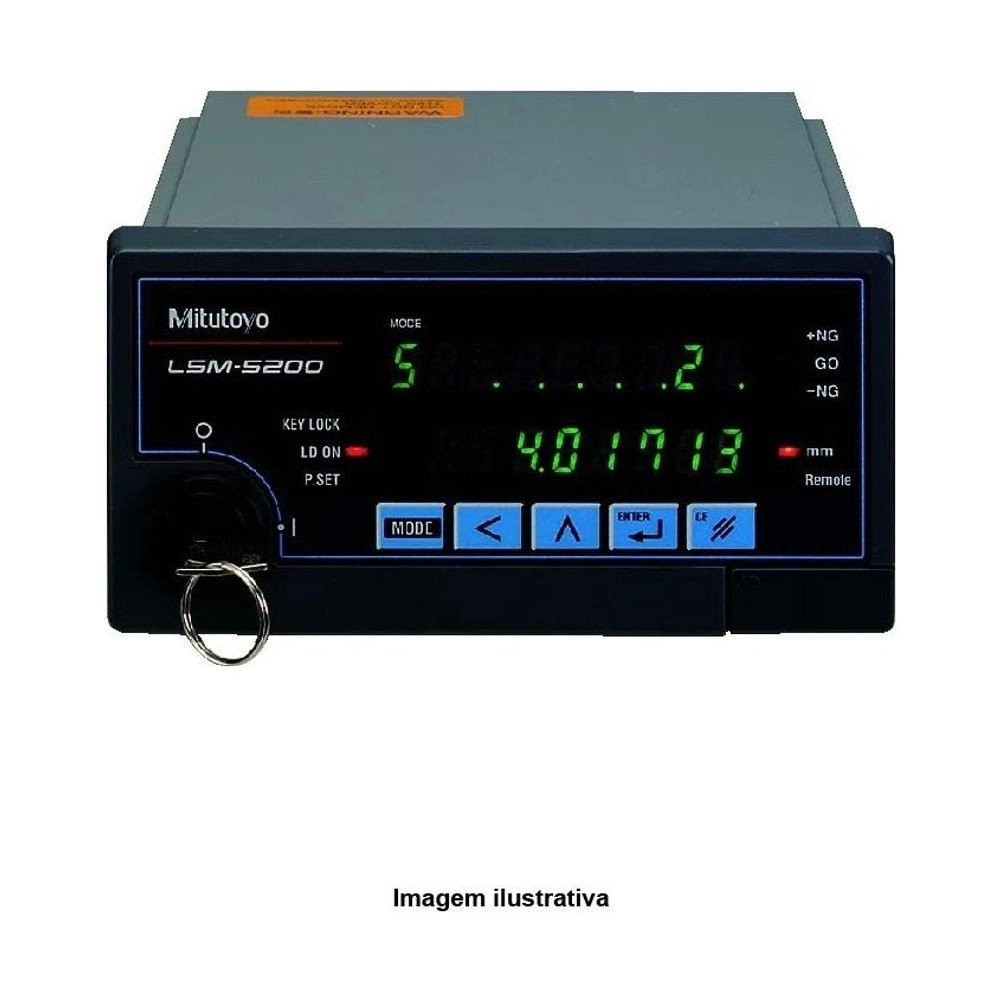

Micrómetro de Escaneo Láser (Contador para montaje en paneles) - LSM-5200 - 544-047 - Mitutoyo

Name: Micrómetro de Escaneo Láser (Contador para montaje en paneles) - LSM-5200 - 544-047
Brand: Mitutoyo
SKU: 544-047

SKU: 544-047

Cantidad

Sobre el producto

El Contador LSM-5200 Mitutoyo 544-047, de la serie 544, es la pantalla para montaje en panel del micrómetro de escaneo láser: un controlador compacto que se puede usar en la configuración de varias unidades.

La salida analógica y la RS-232C vienen de serie, y la conexión con una computadora es simple, por USB 2.0. La pantalla tiene 9 dígitos más 8 dígitos de LED, y mide de 1 a 7 segmentos (1 a 3 transparentes) o de 1 a 255 bordes.

Mide piezas con número impar de bordes, como fresas de punta, y hace medición simultánea. Tiene 144 × 72 × 197,1 mm, pesa 1,4 kg y entra en una abertura de panel DIN 43 700 (144 × 76), en panel de 1,6 a 6 mm.

LSM-5200 · montaje en panel
USB 2.0, RS-232C y E/S analógica de serie
1 a 7 segmentos o 1 a 255 bordes
144 × 72 × 197,1 mm · 24 V CC

Diferenciales

Aspectos destacados del producto

Lo que distingue al 544-047 entre los contadores del micrómetro láser.

Abertura DIN 43 700 (144 × 76).

Conexión simple con computadora.

Accesorios estándar.

O 1 a 7 segmentos.

Como fresas de punta.

Controlador compacto.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 544-047.

9 + 8 dígitos Pantalla

LED, con LEDs de guía de mensajes.
1 a 255 bordes Medición

O 1 a 7 segmentos (1 a 3 transparentes).
USB 2.0 Interfaz

RS-232C y E/S analógica de serie.
24 V CC Alimentación

±10%, 1,3 A o más.
144 × 72 × 197,1 mm Dimensiones

Panel de 1,6 a 6 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 544-047 es la elección correcta.

Desafío Pantalla integrada al equipo

Un contador de banco no cabe en un panel de máquina.

Solución

El 544-047 está diseñado para montaje en panel, en la abertura DIN 43 700.

Desafío Llevar la medición a la computadora

Anotar lecturas retrasa el control.

Solución

El 544-047 se conecta a la computadora por USB 2.0 y tiene RS-232C y salida analógica de serie.

Desafío Herramienta con bordes en número impar

Las fresas de punta no tienen bordes opuestos para medir el diámetro.

Solución

El 544-047 mide el diámetro de piezas con número impar de filos.

Desafío Varias unidades de medición

Cada punto de medición pide un controlador.

Solución

El 544-047 es compacto y se puede usar en la configuración de varias unidades.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 544
Modelo: LSM-5200
Mostrador: Con 9 dígitos más 8 dígitos de LED, LEDs como guía de mensajes
Segmentos: 1 a 7 (1 a 3, transparentes) o 1 a 255 bordes
Número de mediciones: Media aritmética: de 4 a 2048; Media en movimiento: de 32 a 2048 (La media aritmética varía de 16 a 2048 al utilizar el LSM-500S.)
Juicio de Tolerancia: Selección de "valor objetivo ± valor de tolerancia" o "límite inferior/límite superior
Modo de medición: En espera, Medición individual, Medición continua
Análisis estadístico: Los resultados de los cálculos se envían por USB o RS-232C.
Dimensiones externas: 144 (L)×72 (A)×197,1 (P)mm
Alimentación: 24 V CC ±10%, 1,3 A o más
Interfaz/Ficha Estándar: USB 2.0, RS-232C, E/S analógica
Ambiente de operación: 0 a 40 °C, HR 35 a 85% (sin condensación)
Ambiente de almacenamiento: −20 a 70 °C, HR 35 a 85% (sin condensación)

Detalles técnicos

Línea: Contador LSM-5200, para montaje en panel
Abertura de panel: DIN 43 700, 144 × 76 mm; panel de 1,6 a 6 mm
Otras funciones: Medición simultánea, dimensión nominal, medición de objetos transparentes, detección automática de pieza, eliminación de datos anormales, referenciación, procesamiento estadístico, temporizador de salida, medición automática en el modo de bordes y preajuste
Manual: En inglés (el 544-046, en japonés, no se vende en la tienda)
Masa: 1,4 kg

Funciones

Funciones del 544-047

Segmentos y bordes

1 a 7 segmentos (1 a 3 transparentes) o 1 a 255 bordes.

Número de mediciones

Media aritmética de 4 a 2048; media móvil de 32 a 2048.

Juicio de tolerancia

Valor objetivo ± tolerancia o límite inferior/superior.

Transmisión de datos

El 544-047 envía los resultados por USB o RS-232C y tiene E/S analógica.

Interfaz estándar: USB 2.0, RS-232C, E/S analógica
Datos enviados: Resultados de los cálculos, por USB o RS-232C
Procesamiento estadístico: Al usar USB o RS-232C

Variantes de la serie

Contadores LSM disponibles en la tienda

Código	Modelo	Tipo	Interfaz estándar
544-047 (este)	LSM-5200	Montaje en panel	USB 2.0, RS-232C, I/O
544-072A	LSM-6200	Multifunción, 2 ejes	RS-232C, I/O

Artículos incluidos

Contador LSM-5200 544-047

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el 544-047?

Es el contador LSM-5200, la pantalla para montaje en panel del micrómetro de escaneo láser Mitutoyo. Muestra y procesa la medición de la unidad de medición LSM.

¿Qué interfaces tiene el 544-047?

USB 2.0, RS-232C y E/S analógica, de serie. Los resultados de los cálculos se envían por USB o RS-232C.

¿Cómo se monta el 544-047?

En panel, en una abertura DIN 43 700 de 144 × 76 mm, con panel de 1,6 a 6 mm de espesor.

¿El 544-047 mide fresas?

Sí. Una de las funciones es medir el diámetro de piezas con número impar de filos, como fresas de punta.

¿Cuál es la alimentación del 544-047?

24 V CC ±10%, 1,3 A o más. Funciona de 0 a 40 °C, con HR de 35 a 85% sin condensación.

¿Con qué unidades de medición se ofrece el 544-047?

En el catálogo 2019, el LSM-5200 aparece con las unidades de medición LSM-500S a LSM-516S. En la tienda están las LSM-500S (544-532), LSM-503S (544-536) y LSM-506S (544-538).
