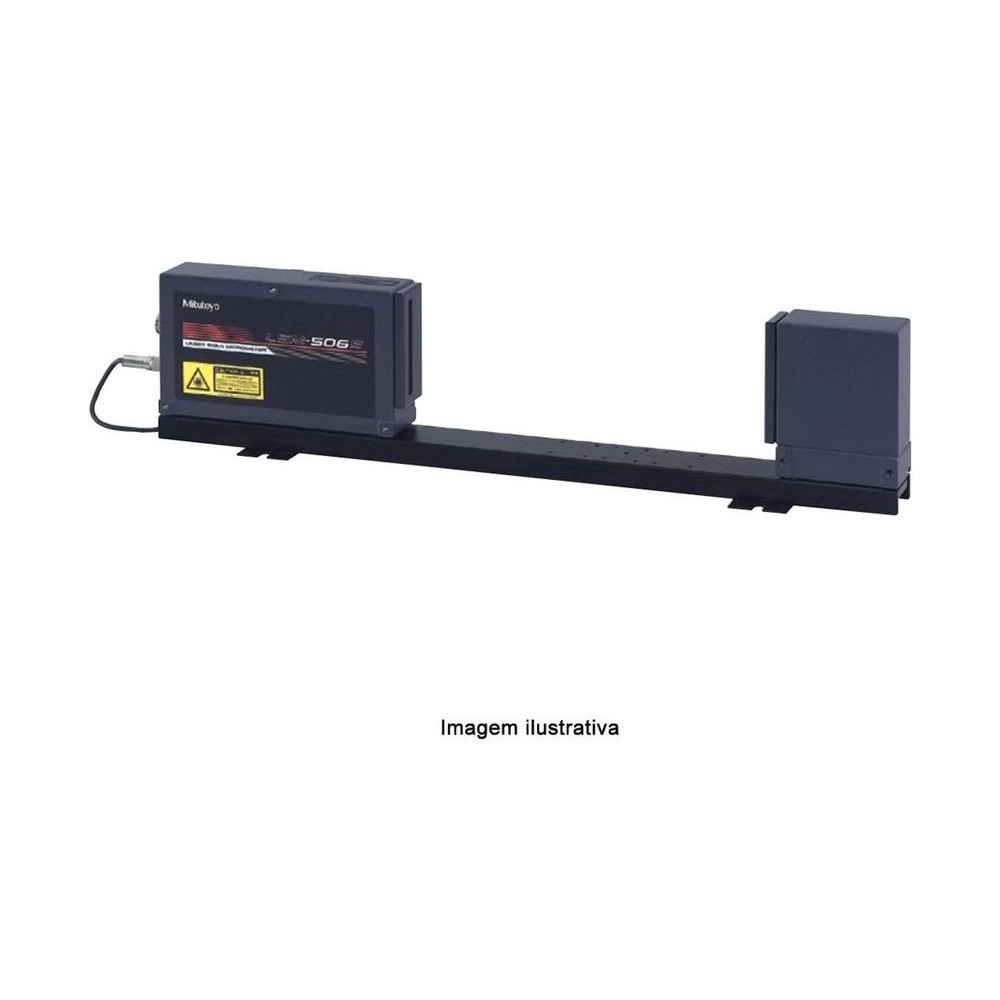

Name: Micrómetro de Escaneo Láser (Unidad de Medición) - LSM-506S - 544-538
Brand: Mitutoyo
SKU: 544-538

SKU: 544-538

Cantidad

Sobre el producto

Micrómetro de escaneo láser de la serie 544 para piezas grandes: mide diámetros de 1 a 60 mm sin contacto, lo que alcanza rodillos, barras, tubos, cables gruesos y ejes que no caben en las otras unidades. La exactitud garantizada es de ±3 µm en toda la capacidad y de ±(1,5 + 0,5 ΔD) µm en capacidades estrechas, cuando la pieza está cerca del patrón de calibración.

La región de medición es de 20 × 60 mm, la mayor de la serie, con error de posicionamiento de ±4 µm: una pieza pesada o un rodillo en rotación no necesita quedar exactamente en el centro del haz. La repetibilidad es de ±0,36 µm, con resolución seleccionable de 0,05 a 100 µm, y el láser escanea a 452 m/s, 3200 veces por segundo.

La unidad pesa 3,5 kg, tiene protección IP64 y usa láser visible de 650 nm, clase 2. Este código es la unidad de medición (emisor y receptor sobre la base); trabaja conectada a un visor LSM-5200 o a un contador LSM-6200, que se venden por separado. Bloques en V ajustables, soporte central y mesa de trabajo opcionales posicionan la pieza grande en el haz.

Capacidad 1 a 60 mm · la mayor de la serie
Exactitud ±3 µm · ±(1,5 + 0,5 ΔD) µm en rango estrecho
Región de medición 20 × 60 mm · 3200 lecturas/s
Láser 650 nm clase 2 · IP64 · 3,5 kg

Diferenciales

Destacados del producto

Lo que caracteriza a la unidad de medición LSM-506S (544-538)

La mayor capacidad de la serie 544, para piezas gruesas medidas sin contacto.

La pieza grande o en rotación no necesita quedar en el centro del haz; el error de posicionamiento es de ±4 µm.

En toda la capacidad; cerca del patrón de calibración, ±(1,5 + 0,5 ΔD) µm.

El escaneo más rápido de la serie cubre los 60 mm 3200 veces por segundo, incluso con la pieza girando.

Mide rodillo, barra y tubo sin apoyar un instrumento en la pieza, sin marcar la superficie y sin detener la rotación.

Láser visible de baja potencia y protección contra polvo y salpicaduras, para banco o línea.

Especificaciones

Principales características

Conozca en detalle los recursos de la unidad LSM-506S (544-538)

La mayor de la serie CAPACIDAD 1 A 60 MM

Mide sin contacto los diámetros mayores de la serie, hasta 60 mm.
±3 µm en toda la capacidad EXACTITUD

En capacidades estrechas, ±(1,5 + 0,5 ΔD) µm, siendo ΔD la diferencia en mm entre el patrón y la pieza. Repetibilidad de ±0,36 µm.
Error de posicionamiento ±4 µm REGIÓN DE MEDICIÓN 20 × 60 MM

La mayor región de la serie: la pieza pesada o en rotación no necesita quedar en el centro del haz.
Escaneo a 452 m/s 3200 LECTURAS/S

Resolución seleccionable de 0,05 a 100 µm; láser visible de 650 nm, clase 2; unidad IP64 de 3,5 kg.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones reales en las que el LSM-506S (544-538) marca la diferencia

Desafío Medir rodillos y cilindros grandes en rotación

Un rodillo de 50 mm girando no puede medirse con micrómetro sin detener la máquina, y el contacto marca la superficie.

Solución

El LSM-506S mide hasta 60 mm sin contacto, con la pieza girando, y la variación a lo largo de la vuelta muestra también la curvatura.

Desafío Controlar el diámetro de barra y tubo a la salida del proceso

La barra trefilada y el tubo extruido salen calientes y en movimiento.

Solución

El escaneo a 452 m/s lee el diámetro en movimiento; la región de 20 × 60 mm absorbe el balanceo de la pieza.

Desafío Posicionar una pieza grande en el haz

Una pieza pesada es difícil de centrar con precisión en un sensor óptico.

Solución

La región de medición de 20 × 60 mm y el error de posicionamiento de ±4 µm dan margen; los bloques en V ajustables y el soporte central opcionales apoyan la pieza.

Desafío Medir cable grueso sin aplastar la cubierta

El cable de energía y la manguera ceden al tacto de un calibre.

Solución

Solo la sombra del láser mide la pieza: el LSM-506S entrega ±3 µm sin tocar la cubierta.

Datos Técnicos

Información Técnica

Especificaciones, detalles, variaciones de la serie y elementos incluidos.

Especificaciones

Serie: 544
Modelo: LSM-506S
Normas de láser aplicadas: IEC, FDA
Capacidad de medición: 1 a 60mm
Graduación / Graduado: 0,05 a 100μm (seleccionable)
Repetibilidad: ±0,36μm
Exactitud (20°C): En toda la capacidad: ±3μm / Capacidades estrechas: ±(1,5+0,5ΔD)μm
Error de ubicación: ±4μm
Alcance (mm): 1-60mm
Rango de medición: 20×60mm (1 a 60mm)
Tasa de lectura: 3200 lecturas/s
Longitud de onda del láser: 650 nm (Visible)
Velocidad de lectura del láser: 452m/s
Ambiente de operación: Temperatura: 0 a 40°C / Humedad: RH 35 a 85% (sin condensación)
Nivel de Protección: IP64
Marca: Mitutoyo

Detalles técnicos

Aplicación: Diámetro exterior sin contacto de piezas grandes: rodillos, barras, tubos, cables gruesos, ejes
Tipo: Unidad de medición de banco (emisor + receptor sobre base)
Clase del láser: Clase 2, baja potencia
Masa: 3,5 kg
Nota sobre la exactitud: ΔD = diferencia en mm entre el patrón de calibración y la pieza medida
Visor compatible: LSM-5200 o contador LSM-6200, se venden por separado
Accesorios para pieza grande: Bloques en V ajustables · soporte central · mesa de trabajo ajustable · escudo de aire

Variaciones de la serie

Micrómetros de Escaneo Láser Mitutoyo, Serie 544

Modelo · Código	Tipo	Capacidad (diámetro)	Exactitud
LSM-500S · 544-532	Unidad de medición	0,005–2 mm	Exactitud ±0,3 µm
LSM-503S · 544-536	Unidad de medición	0,3–30 mm	Exactitud ±1,0 µm
LSM-506S · 544-538 (este)	Unidad de medición	1–60 mm	Exactitud ±3 µm
LSM-902/6900 · 544-498A	Sistema de banco	ø0,1–25 mm	Exactitud ±0,5 µm
LSM-02-A · 544-123	Sensor en línea	0,005–2 mm	Linealidad ±0,3 µm
LSM-30-A · 544-124	Sensor en línea	0,3–30 mm	Linealidad ±1,0 µm

Elementos incluidos

Unidad de medición LSM-506S (544-538): emisor + receptor sobre base
Cable de señal
Certificado de inspección
Requiere visor LSM-5200 o contador LSM-6200, se venden por separado
Opcionales: juego de patrones de calibración · escudo de aire · bloques en V ajustables · soporte central · mesa de trabajo ajustable · cables de extensión de señal y de relé

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué mide la unidad de medición LSM-506S (544-538)?

Mide el diámetro exterior de piezas de 1 a 60 mm sin contacto, con un haz de láser de escaneo. Es la unidad de la serie 544 con la mayor capacidad, indicada para rodillos, barras, tubos, cables gruesos y ejes.

¿Cuál es la exactitud y la repetibilidad del LSM-506S (544-538)?

La exactitud garantizada es de ±3 µm en toda la capacidad de 1 a 60 mm y de ±(1,5 + 0,5 ΔD) µm en capacidades estrechas, siendo ΔD la diferencia en mm entre el patrón de calibración y la pieza. La repetibilidad es de ±0,36 µm y la resolución va de 0,05 a 100 µm.

¿Una pieza grande debe quedar centrada en el haz del LSM-506S (544-538)?

No con precisión. La región de medición es de 20 × 60 mm, la mayor de la serie, y el error de posicionamiento dentro de ella es de ±4 µm. Bloques en V ajustables, soporte central y mesa de trabajo opcionales ayudan a apoyar la pieza.

¿La unidad LSM-506S (544-538) funciona sola?

No. El código 544-538 es la unidad de medición (emisor y receptor). Necesita un visor LSM-5200 o un contador multifunción LSM-6200, que se venden por separado.

¿El LSM-506S (544-538) mide una pieza girando?

Sí. El láser escanea a 452 m/s, 3200 veces por segundo, así que mide rodillo, eje o cilindro en rotación y muestra la variación del diámetro a lo largo de la vuelta.
