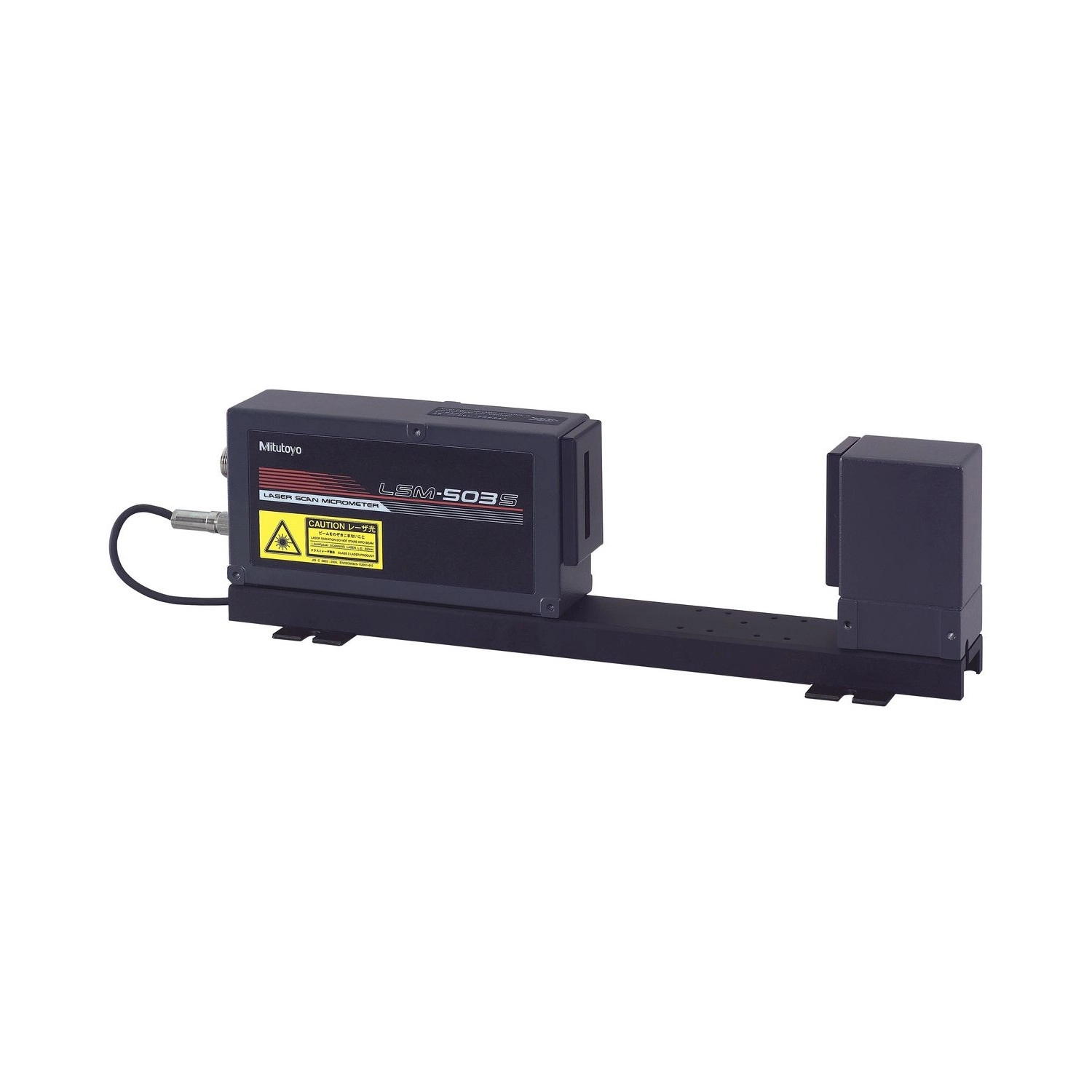

Micrómetro de Escaneo Láser (Unidad de Medición) - LSM-503S - 544-536

Micrómetro de Escaneo Láser (Unidad de Medición) - LSM-503S - 544-536 - Mitutoyo Tienda Oficial | Producto Original

Micrómetro de Escaneo Láser (Unidad de Medición) - LSM-503S - 544-536 - Mitutoyo

Name: Micrómetro de Escaneo Láser (Unidad de Medición) - LSM-503S - 544-536
Brand: Mitutoyo
SKU: 544-536

SKU: 544-536

Cantidad

Sobre el producto

Micrómetro de escaneo láser de uso general de la serie 544: cubre de 0,3 a 30 mm de diámetro, el rango donde están la mayoría de los pines, ejes, cables, tubos y catéteres de una fábrica. Mide sin contacto, por la sombra del haz de láser, con exactitud garantizada de ±1,0 µm en toda la capacidad.

La repetibilidad es de ±0,11 µm, la resolución va de 0,02 a 100 µm (seleccionable) y la región de medición de 10 × 30 mm acepta que la pieza no esté perfectamente centrada, con error de posicionamiento de ±1,5 µm. El haz escanea la pieza 3200 veces por segundo a 226 m/s, así que la pieza puede estar girando o pasando por la línea.

La unidad pesa 2,7 kg, tiene protección IP64 y usa láser visible de 650 nm, clase 2. Este código es la unidad de medición (emisor y receptor sobre la base); trabaja conectada a un visor LSM-5200 o a un contador LSM-6200, que se venden por separado. Para línea de producción existe el soplador de aire opcional, que mantiene limpias las ventanas ópticas.

Capacidad 0,3 a 30 mm · uso general
Exactitud ±1,0 µm · repetibilidad ±0,11 µm
Región de medición 10 × 30 mm · 3200 lecturas/s
Láser 650 nm clase 2 · IP64 · 2,7 kg

Diferenciales

Destacados del producto

Lo que caracteriza a la unidad de medición LSM-503S (544-536)

Una sola unidad cubre pin, eje, cable y tubo, lo que la mayoría de las fábricas necesita medir.

Vale en cualquier punto del rango; repetibilidad de ±0,11 µm.

Región de medición de 10 × 30 mm con error de posicionamiento de ±1,5 µm: la pieza no necesita estar alineada con precisión.

Mide la pieza girando o pasando por la línea, sin detener el proceso.

IP64 y soplador de aire opcional (02AGD240) para mantener limpias las ventanas ópticas en ambiente con aceite y polvo.

Soporte fijo 02AGD270, soporte ajustable 02AGD490 y juego de patrones de calibración 02AGD130 completan la estación.

Especificaciones

Principales características

Conozca en detalle los recursos de la unidad LSM-503S (544-536)

La unidad de uso general CAPACIDAD 0,3 A 30 MM

Cubre pin, eje, cable, tubo y catéter, el rango más común en una fábrica.
±1,0 µm en toda la capacidad EXACTITUD

Repetibilidad de ±0,11 µm; resolución seleccionable de 0,02 a 100 µm.
Error de posicionamiento ±1,5 µm REGIÓN DE MEDICIÓN 10 × 30 MM

La pieza puede oscilar o no estar centrada sin comprometer la lectura.
Escaneo a 226 m/s 3200 LECTURAS/S

Láser visible de 650 nm, clase 2; unidad IP64 de 2,7 kg, con soplador de aire opcional para línea de producción.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones reales en las que el LSM-503S (544-536) marca la diferencia

Desafío Medir ejes y pines girando en la máquina

Detener la máquina para medir con micrómetro cuesta tiempo, y la pieza caliente lee distinto de la fría.

Solución

El LSM-503S mide el diámetro de la pieza en rotación, sin contacto, 3200 veces por segundo, con ±1,0 µm.

Desafío Tener un solo instrumento para varias piezas

Comprar una unidad por rango de diámetro encarece y complica la calibración.

Solución

El rango de 0,3 a 30 mm del LSM-503S cubre la mayor parte de las piezas cilíndricas de una línea, con resolución ajustable de 0,02 a 100 µm.

Desafío Medir cable y tubo que salen de la extrusora

El material caliente y en movimiento no puede medirse por contacto.

Solución

El escaneo óptico lee el diámetro del cable o tubo en movimiento; la región de 10 × 30 mm absorbe la oscilación de la pieza.

Desafío Mantener la óptica limpia en ambiente con aceite y polvo

La suciedad en la ventana del sensor genera error de lectura.

Solución

El soplador de aire opcional 02AGD240 forma una cortina de aire en las ventanas del LSM-503S.

Datos Técnicos

Información Técnica

Especificaciones, detalles, variaciones de la serie y elementos incluidos.

Especificaciones

Serie: 544
Modelo: LSM-503S
Normas de láser aplicadas: IEC, FDA
Capacidad de medición: 0,3 a 30mm
Graduación / Graduado: 0,02 a 100μm (seleccionable)
Repetibilidad: ±0,11μm
Exactitud (20°C): En toda la capacidad: ±1,0μm / Capacidades estrechas: ±(0,6+0,1ΔD)μm
Error de ubicación: ±1,5μm
Alcance (mm): 0,3-30mm
Rango de medición: 10×30mm (0,3 a 30mm)
Tasa de lectura: 3200 lecturas/s
Longitud de onda del láser: 650 nm (Visible)
Velocidad de lectura del láser: 226m/s
Ambiente de operación: Temperatura: 0 a 40°C / Humedad: RH 35 a 85% (sin condensación)
Nivel de Protección: IP64
Marca: Mitutoyo

Detalles técnicos

Aplicación: Diámetro exterior sin contacto de uso general: pines, ejes, cables, tubos, catéteres, piezas en rotación
Tipo: Unidad de medición de banco (emisor + receptor sobre base)
Clase del láser: Clase 2, baja potencia
Masa: 2,7 kg
Visor compatible: LSM-5200 o contador LSM-6200, se venden por separado
Accesorios para línea: Soplador de aire 02AGD240 · soporte fijo 02AGD270 · soporte ajustable 02AGD490

Variaciones de la serie

Micrómetros de Escaneo Láser Mitutoyo, Serie 544

Modelo · Código	Tipo	Capacidad (diámetro)	Exactitud
LSM-500S · 544-532	Unidad de medición	0,005–2 mm	Exactitud ±0,3 µm
LSM-503S · 544-536 (este)	Unidad de medición	0,3–30 mm	Exactitud ±1,0 µm
LSM-506S · 544-538	Unidad de medición	1–60 mm	Exactitud ±3 µm
LSM-902/6900 · 544-498A	Sistema de banco	ø0,1–25 mm	Exactitud ±0,5 µm
LSM-02-A · 544-123	Sensor en línea	0,005–2 mm	Linealidad ±0,3 µm
LSM-30-A · 544-124	Sensor en línea	0,3–30 mm	Linealidad ±1,0 µm

Elementos incluidos

Unidad de medición LSM-503S (544-536): emisor + receptor sobre base
Cable de señal
Certificado de inspección
Requiere visor LSM-5200 o contador LSM-6200, se venden por separado
Opcionales: juego de patrones de calibración 02AGD130 · soplador de aire 02AGD240 · soporte fijo 02AGD270 · soporte ajustable 02AGD490 · cables de extensión de señal y de relé

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué mide la unidad de medición LSM-503S (544-536)?

Mide el diámetro exterior de piezas de 0,3 a 30 mm sin contacto, con un haz de láser de escaneo. Es la unidad de uso general de la serie 544, indicada para pines, ejes, cables, tubos, catéteres y piezas en rotación.

¿Cuál es la exactitud y la repetibilidad del LSM-503S (544-536)?

La exactitud garantizada es de ±1,0 µm en toda la capacidad de 0,3 a 30 mm y la repetibilidad es de ±0,11 µm. La resolución puede elegirse entre 0,02 y 100 µm y la lectura se hace 3200 veces por segundo, a 226 m/s.

¿La pieza debe quedar exactamente en el centro del haz del LSM-503S (544-536)?

No. La región de medición es de 10 × 30 mm y el error de posicionamiento dentro de ella es de ±1,5 µm. Eso permite medir piezas en movimiento o con pequeña oscilación.

¿La unidad LSM-503S (544-536) funciona sola?

No. El código 544-536 es la unidad de medición (emisor y receptor). Necesita un visor LSM-5200 o un contador multifunción LSM-6200, que se venden por separado.

¿El LSM-503S (544-536) puede quedar en la línea de producción?

Sí. Tiene protección IP64 y acepta el soplador de aire opcional 02AGD240, que mantiene limpias las ventanas ópticas en ambiente con aceite y polvo. Los soportes 02AGD270 (fijo) y 02AGD490 (ajustable) fijan la unidad en la estación.
