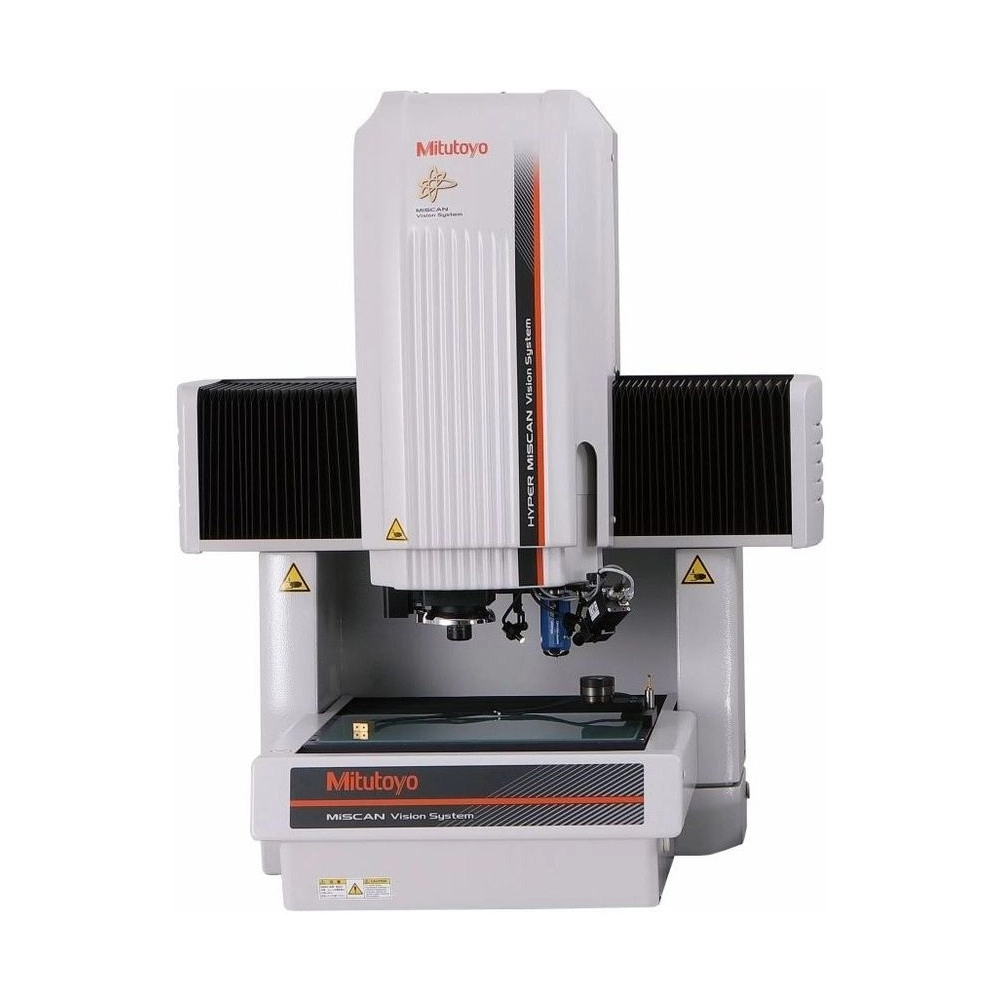

Sistema de Medición Multisensor MiSCAN - MVS Hyper 302

Sistema de Medición Multisensor MiSCAN - MVS Hyper 302 - Mitutoyo Tienda Oficial | Producto Original

Sistema de Medición Multisensor MiSCAN - MVS Hyper 302 - Mitutoyo

Name: Sistema de Medición Multisensor MiSCAN - MVS Hyper 302
Brand: Mitutoyo
SKU: MiSCAN - MVS Hyper 302

SKU: MiSCAN - MVS Hyper 302

Cantidad

Sobre el producto

El Sistema de Medición Multisensor MiSCAN - MVS Hyper 302 Mitutoyo (código 364-502) une, en una máquina CNC, la medición por visión de la Quick Vision y el escaneo por contacto de microformas. La sonda MPP-NANO acepta puntas desde ø0,125 mm y escanea detalles finos de forma autónoma; para piezas mayores, la máquina acepta también la sonda SP25M.

Está indicado para dientes de engranaje microscópicos, de módulo 1 o menor, lentes asféricas y tubos ópticos de cámaras vehiculares, moldes de precisión, piezas mecánicas finas como guías lineales y microagujeros, con relación de aspecto de hasta 17:1, que antes solo se medían cortando la pieza. Con fuerza de medición de cerca de 1 mN, la MPP-NANO no raya ni deforma la pieza, y la repetibilidad llega a 0,05 µm.

El cabezal de imagen es el mismo de la Quick Vision: torreta programable de 1X, 2X y 6X, cámara CCD, luz coaxial, transmitida y anillo programable. Posiciona la sonda con precisión incluso en lugares ocultos, y la cámara de observación opcional ayuda a acercar la punta de 0,125 mm con seguridad. La resolución es de 0,02 µm y la exactitud óptica en X e Y, de (0,8+2L/1000) µm.

Visión + escaneo por contacto
Sonda MPP-NANO con punta de ø0,125 mm
Microagujeros hasta 17:1
Resolución de 0,02 µm

Diferenciales

Aspectos destacados del producto

Lo que distingue al MiSCAN - MVS Hyper 302 entre las máquinas de medición por visión.

Punta desde ø0,125 mm.

No raya ni deforma.

Sin cortar la pieza.

Torreta 1X, 2X y 6X.

Para piezas mayores.

Repetibilidad de la MPP-NANO.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del MiSCAN - MVS Hyper 302.

300 × 200 × 200 mm Recorrido óptico

Sondas: 175 × 200 × 200 mm.
0,02 µm Resolución

Encoder lineal.
(0,8+2L/1000) µm Exactitud E1X, E1Y

Visión.
0,6 µm Escaneo MPP-NANO

Exactitud de escaneo.
15 kg Carga

Vidrio de 399 × 271 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el MiSCAN - MVS Hyper 302 es la elección correcta.

Desafío Diente de engranaje muy pequeño

Escanear dientes de módulo 1 o menor con eficiencia siempre fue difícil.

Solución

Con la MPP-NANO y GEARPAK, el MiSCAN escanea esos dientes y evalúa los errores de perfil y de hélice.

Desafío Diámetro interno de boquilla o hilera

El diámetro interno de los microagujeros solo se medía de forma destructiva.

Solución

El MiSCAN escanea agujeros con relación de aspecto de hasta 17:1, con puntas de hasta ø0,5 × 8,5 mm.

Desafío Pieza delicada

Una fuerza de medición alta puede rayar o deformar la superficie.

Solución

La MPP-NANO del MiSCAN mide con fuerza de cerca de 1 mN.

Desafío Punto de medición oculto

En lugares ocultos, la verificación visual es difícil.

Solución

El cabezal de imagen del MiSCAN posiciona la sonda con precisión, y la cámara de observación opcional muestra la punta en el monitor.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 364
Modelo: MVS Hyper 302
Resolución: 0,02 µm
Iluminación: Luz coaxial, luz transmitida y anillo de luz programable (PRL)
Escalas: Encoder lineal
Capacidad de carga: 15 kg
Dimensiones (L×A×P): 859 × 951 × 1609 mm
Peso (incluyendo el soporte de la máquina): 360 kg
Dimensiones de la mesa de vidrio: 399 × 271 mm
Sistema de interbleque de agrandamiento: Torreta motorizada 1X, 2X y 6X
Método de detección de imagen: Cámara CCD en blanco y negro
Capacidad (X×Y×Z)/Óptica: 300 × 200 × 200 mm
Exactitud (Óptica)/E1X, E1Y: (0,8+2L/1000) µm
Exactitud (Óptica)/E1Z: (1,5+2L/1000) µm
Exactitud (Óptica)/E2XY: (1,4+3L/1000) µm
Notas y observaciones: MiSCAN MVS Hyper 302 (364-502): visión y sonda de contacto en una máquina CNC. Sonda de escaneo MPP-NANO (repetibilidad de 0,05 µm, fuerza de cerca de 1 mN) o SP25M, en 175 × 200 × 200 mm. Exactitud garantizada de 18 a 23 °C.

Detalles técnicos

Sondas: MPP-NANO (fuerza de cerca de 1 mN, cambio magnético) y SP25M (cambiador FCR25 opcional)
Visión: Cámara CCD B&N, torreta 1X-2X-6X, autoenfoque de imagen y enfoque de patrón para objetos transparentes y especulares
Software necesario: VISIONPAK-PRO, MCOSMOS y SCANPAK
Software opcional: CAT1000S y FORMTRACEPAK-AP; GEARPAK evalúa dientes de engranaje
Opcionales: Cámara de observación de la punta, objetivos QV-SL0.5X a QV-25X, esfera patrón ø4 para MPP-NANO

Funciones

Cómo usar el MiSCAN - MVS Hyper 302

Posicionar

Ubicar el punto por la imagen, incluso en lugar oculto, y acercar la punta viendo en el monitor.

Medir por imagen

Usar la torreta 1X, 2X o 6X, el anillo programable y la herramienta one-click de VISIONPAK-PRO.

Escanear

Pasar la MPP-NANO por la microforma, o la SP25M en piezas mayores.

Evaluar

Analizar la forma en SCANPAK y las tolerancias geométricas en MCOSMOS.

Variantes de la serie

MiSCAN Vision System disponible en la tienda

Código	Código	Recorrido óptico (X × Y × Z)	Sondas
MiSCAN - MVS Hyper 302 (este)	364-502	300 × 200 × 200 mm	MPP-NANO / SP25M

Artículos incluidos

MiSCAN MVS Hyper 302 (unidad principal con soporte)
Herramientas de cambio de punta de la MPP-NANO

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el MiSCAN - MVS Hyper 302 (364-502)?

Una máquina CNC que une la medición por visión de la Quick Vision al escaneo por contacto, con las sondas MPP-NANO y SP25M.

¿Cuál es el área de medición del MiSCAN - MVS Hyper 302 (364-502)?

300 × 200 × 200 mm por imagen y 175 × 200 × 200 mm con las sondas MPP-NANO o SP25M.

¿Cuál es la exactitud del MiSCAN - MVS Hyper 302 (364-502)?

En visión, E1X y E1Y de (0,8+2L/1000) µm, E1Z de (1,5+2L/1000) µm y E2XY de (1,4+3L/1000) µm. Con la MPP-NANO, escaneo y palpado de 0,6 µm y repetibilidad de 0,05 µm. Garantizada de 18 a 23 °C.

¿Qué puntas acepta la MPP-NANO del MiSCAN - MVS Hyper 302 (364-502)?

Puntas de rubí de ø0,125 mm (2 mm), ø0,3 mm (4 mm), ø0,5 mm (4,5 mm) y ø0,5 mm (8,5 mm), códigos 02ATX718, 02ATX719, 02ATX721 y 02ATX722, cambiadas por junta magnética.

¿Qué softwares usa el MiSCAN - MVS Hyper 302 (364-502)?

VISIONPAK-PRO para la visión, MCOSMOS para la medición por coordenadas y SCANPAK para el escaneo, los tres necesarios. CAT1000S y FORMTRACEPAK-AP son opcionales.

¿El MiSCAN - MVS Hyper 302 (364-502) se puede cambiar de lugar?

Tiene un sistema de arranque que bloquea la operación si hay vibración inesperada o cambio de lugar. Antes de mover la máquina después de la instalación, hay que hablar con Mitutoyo.
