Máquinas de medición óptica 3D HYBRID QV TIPO 1, SERIE TIPO 4 365 - Sistema de medición óptica CNC 3D equipado con un sensor de medición Sin contacto - QVH APEX302 - Mitutoyo

Name: Máquinas de medición óptica 3D HYBRID QV TIPO 1, SERIE TIPO 4 365 - Sistema de medición óptica CNC 3D equipado con un sensor de medición Sin contacto - QVH APEX302
Brand: Mitutoyo
SKU: QVH APEX302

SKU: QVH APEX302

Cantidad

Sobre el producto

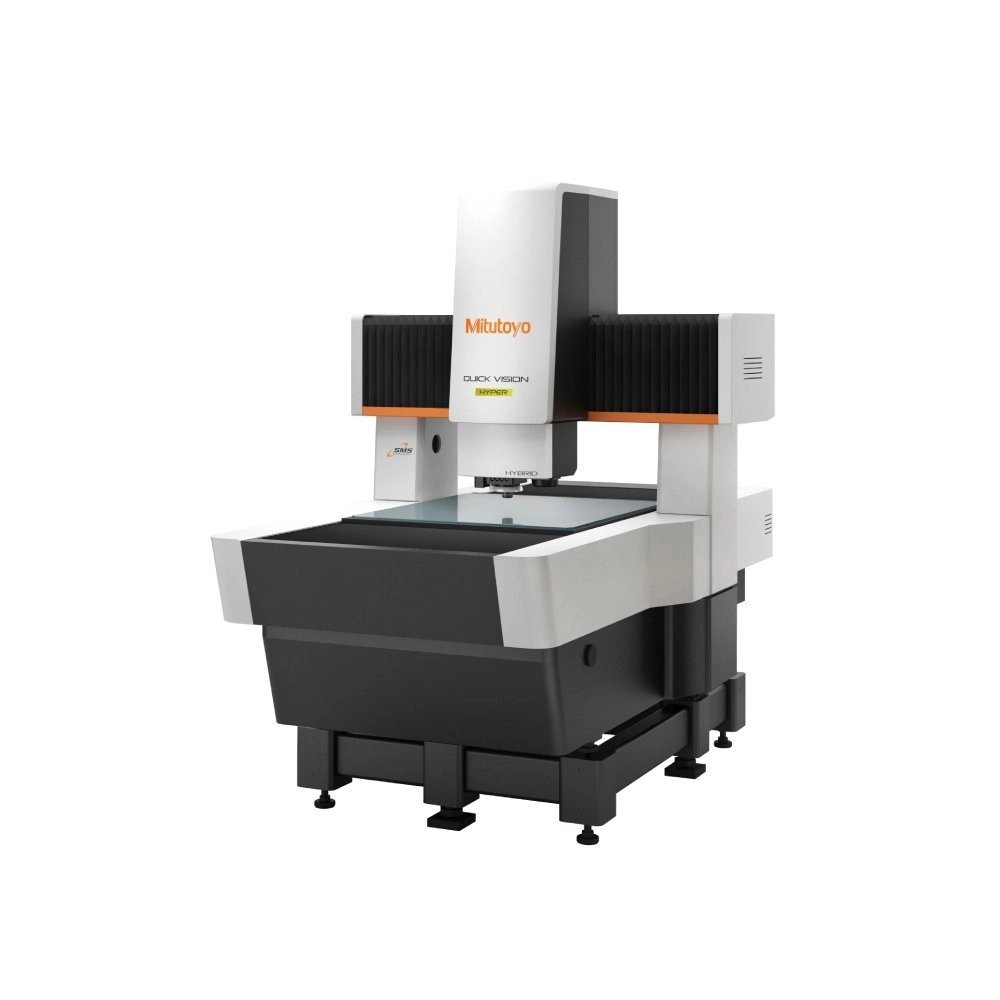

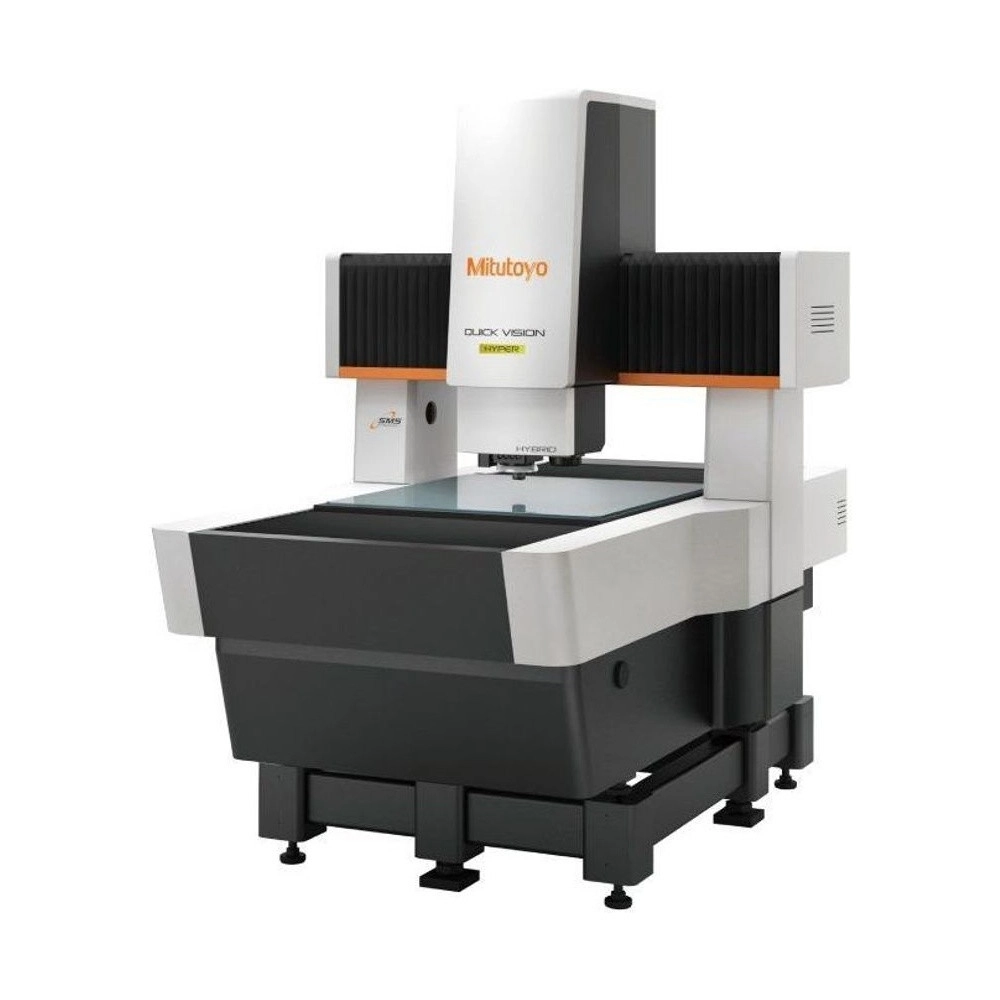

La Quick Vision Híbrida QVH Apex302 Mitutoyo (QVH APEX302), de la serie 365, es una máquina de medición por visión CNC 3D que une, en una sola plataforma, la medición óptica con la cámara y el escaneo a alta velocidad con un sensor de medición sin contacto. Viene de fábrica con una amplia variedad de herramientas de escaneo, para análisis de forma en 2D y piezas como placas de circuito impreso.

El sensor existe en dos tipos. El tipo 1 usa enfoque por puntos, que reduce el efecto de la diferencia de reflectancia de la superficie y da alta reproducibilidad: mide formas detalladas en alta resolución y la rugosidad o el espesor de objetos delgados y transparentes, como películas plásticas. El tipo 4 detecta ángulos agudos en superficies especulares y difusas, con ajuste automático de iluminación.

El área óptica es de 300 × 200 × 200 mm; con el sensor, 180 × 200 × 200 mm en el tipo 1 y 176 × 200 × 200 mm en el tipo 4. La exactitud óptica es de (1,5+3L/1000) µm en X e Y, y la del sensor en el eje Z es de (1,5+4L/1000) µm. FORMPAK-QV analiza la microforma 2D por el contorno del sensor, y FORMTRACEPAK-PRO muestra la textura de la superficie en gráficos 3D.

Cámara + sensor sin contacto
Tipo 1 (enfoque por puntos) o tipo 4 (ángulos agudos)
Área óptica de 300 × 200 × 200 mm
Exactitud de (1,5+3L/1000) µm en X e Y

Diferenciales

Aspectos destacados del producto

Lo que distingue a la QVH APEX302 entre las máquinas de medición por visión.

En una sola máquina CNC.

Herramientas de fábrica.

Enfoque por puntos.

Ángulos agudos.

Rugosidad y espesor (tipo 1).

FORMPAK-QV y FORMTRACEPAK-PRO.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la QVH APEX302.

300 × 200 × 200 mm Área óptica

X × Y × Z.
180 × 200 × 200 mm Sensor tipo 1

Área de medición.
176 × 200 × 200 mm Sensor tipo 4

Área de medición.
(1,5+3L/1000) µm Exactitud E1X, E1Y

Óptica; L en mm.
(1,5+4L/1000) µm Exactitud E1Z

Óptica y sensor.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la QVH APEX302 es la elección correcta.

Desafío Medir contorno y forma en la misma pieza

El contorno por imagen y la forma por escaneo son dos mediciones distintas.

Solución

La QVH Apex302 junta la cámara y el sensor sin contacto en una sola máquina.

Desafío Superficie con reflectancia variada

Las áreas que reflejan distinto dan lecturas inestables.

Solución

El sensor tipo 1 de la QVH Apex302 usa enfoque por puntos, que reduce ese efecto y da alta reproducibilidad.

Desafío Película plástica delgada y transparente

Los objetos transparentes y delgados son difíciles de medir por imagen.

Solución

Con el sensor tipo 1, la QVH Apex302 mide la rugosidad o el espesor de esos objetos.

Desafío Arista viva en superficie especular

Los ángulos agudos en superficies especulares o difusas son difíciles de detectar.

Solución

El sensor tipo 4 de la QVH Apex302 detecta esos ángulos, con ajuste automático de iluminación.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 365
Modelo: QVH Apex302
Capacidad (X×Y×Z)/Óptica: 300×200×200mm
Capacidad (X×Y×Z)/Sensor de medición sin contacto/TIPO 1: 180×200×200mm
Capacidad (X×Y×Z)/Sensor de medición sin contacto/TIPO 4: 176×200×200mm
Exactitud (Óptica)/E1X, E1Y: (1,5+3L/1000)μm
Exactitud (Óptica)/E1Z: (1,5+4L/1000)μm
Exactitud (Óptica)/E2XY: (2,0+4L/1000)μm
Exactitud (Sensor de medición)/E1Z: (1,5+4L/1000)μm
Notas y observaciones: Quick Vision Híbrida QVH Apex302 (serie 365): cámara y sensor de medición sin contacto láser. Tipo 1: enfoque por puntos, alta reproducibilidad, rugosidad y espesor de películas transparentes. Tipo 4: ángulos agudos en superficies especulares y difusas.

Detalles técnicos

Sensor tipo 1: Enfoque por puntos; láser visible de 780 nm, clase 1
Sensor tipo 4: Detección de ángulos agudos; ajuste automático de iluminación
Exactitud E2XY: (2,0+4L/1000) µm (óptica)
Base óptica: Enfoque estándar, en el borde y en la superficie; anillo de luz programable de 4 cuadrantes
Softwares de forma: FORMPAK-QV (microforma 2D) y FORMTRACEPAK-PRO (textura 3D)

Funciones

Cómo usar la QVH APEX302

Programar

Armar el programa con la medición óptica y el escaneo del sensor.

Medir por imagen

Capturar aristas y dimensiones con la cámara y el anillo de luz programable.

Escanear

Pasar el sensor sin contacto sobre la forma, con las herramientas de escaneo de fábrica.

Analizar

Evaluar la microforma 2D en FORMPAK-QV y la textura 3D en FORMTRACEPAK-PRO.

Variantes de la serie

Quick Vision Híbrida disponible en la tienda

Código	Serie	Recorrido óptico (X × Y × Z)	Sensor sin contacto
QVH APEX302 (este)	Serie 365	300 × 200 × 200 mm	Sensor tipo 1 o tipo 4

Artículos incluidos

Quick Vision Híbrida QVH Apex302 (unidad principal con sensor de medición sin contacto)

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es la QVH Apex302 (QVH APEX302)?

Una Quick Vision Híbrida: máquina de medición por visión CNC 3D con cámara y sensor de medición sin contacto, para medición óptica y escaneo a alta velocidad.

¿Cuál es la diferencia entre el tipo 1 y el tipo 4 de la QVH Apex302 (QVH APEX302)?

El tipo 1 usa enfoque por puntos, con alta reproducibilidad, y mide rugosidad y espesor de objetos delgados y transparentes. El tipo 4 detecta ángulos agudos en superficies especulares y difusas, con ajuste automático de iluminación.

¿Cuál es el área de medición de la QVH Apex302 (QVH APEX302)?

Óptica de 300 × 200 × 200 mm; con el sensor, 180 × 200 × 200 mm en el tipo 1 y 176 × 200 × 200 mm en el tipo 4.

¿Cuál es la exactitud de la QVH Apex302 (QVH APEX302)?

Óptica: E1X y E1Y de (1,5+3L/1000) µm, E1Z de (1,5+4L/1000) µm y E2XY de (2,0+4L/1000) µm. Sensor: E1Z de (1,5+4L/1000) µm. L en mm, según el estándar Mitutoyo.

¿Qué software analiza los datos del sensor de la QVH Apex302 (QVH APEX302)?

FORMPAK-QV analiza la microforma 2D por el contorno obtenido por el sensor, y FORMTRACEPAK-PRO analiza texturas de superficie en gráficos 3D.

¿El láser de la QVH Apex302 (QVH APEX302) es seguro?

En el tipo 1, el láser es visible, de 780 nm y baja potencia, clase 1 según EN/IEC 60825-1, con etiqueta de aviso en el producto.
