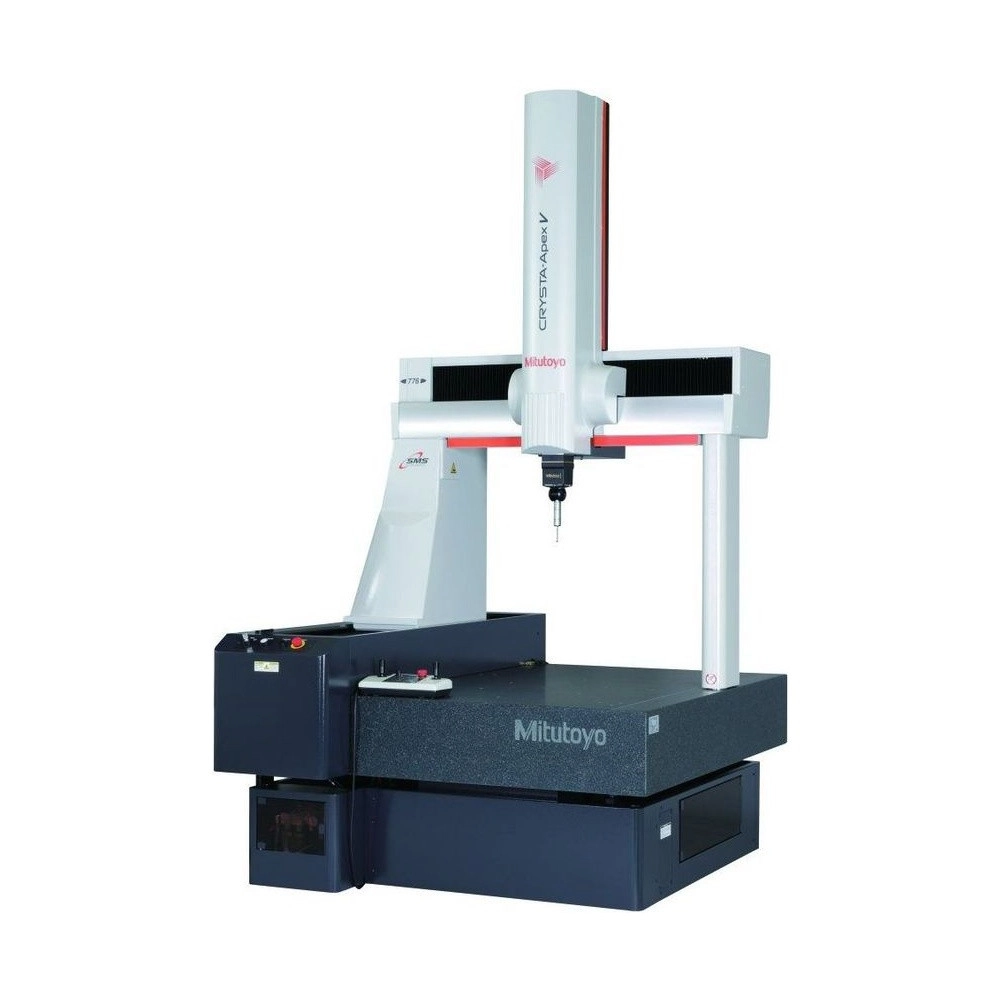

Name: CRYSTA APEX V 776 Máquina de Medición por Coordenadas CNC
Brand: Mitutoyo
SKU: CRYSTA APEX V 776

SKU: CRYSTA APEX V 776

Cantidad

Sobre el producto

La Máquina de Medición por Coordenadas CNC CRYSTA-Apex V776 Mitutoyo (CRYSTA APEX V 776) abre la serie V700: recorrido de 700 × 700 × 600 mm y mesa de granito de 880 × 1420 mm para piezas de hasta 800 kg.

La compensación térmica en tiempo real sigue la temperatura de la pieza y de cada escala y corrige la medición, como si la máquina trabajara siempre a 20 °C. Así la exactitud se garantiza de 16 a 26 °C, y el E0,MPE es de (1,7+3L/1000) µm con la sonda SP25M.

Acepta las sondas SP25M, TP200, TP20 y PH20; la MPP310Q y la SP80 bajo pedido, además de la sonda láser SurfaceMeasure. MCOSMOS hace la medición, MiCAT Planner genera el programa a partir del CAD 3D, y el monitor de estado, con MTConnect, muestra por la red cómo está trabajando la máquina.

Recorrido de 700 × 700 × 600 mm
E0,MPE de (1,7+3L/1000) µm
Exactitud garantizada de 16 a 26 °C
Piezas de hasta 800 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 776 entre las máquinas de medición por coordenadas CNC.

Exactitud de 16 a 26 °C.

Velocidad combinada en CNC.

Sonda láser sin contacto.

Comunicación MTConnect.

Altura máxima de 800 mm.

Con SP25M, de 18 a 22 °C.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 776.

700 × 700 × 600 mm Recorrido X × Y × Z

Mesa de 880 × 1420 mm.
(1,7+3L/1000) µm E0,MPE (SP25M)

De 18 a 22 °C.
519 mm/s Velocidad combinada

Medición hasta 8 mm/s.
800 kg Carga en la mesa

Altura hasta 800 mm.
1,3 µm Repetibilidad R0

Con SP25M.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la CRYSTA APEX V 776 es la elección correcta.

Desafío Impulsor de bomba y carcasa de transmisión

Las formas complejas piden muchos puntos y mucho tiempo con sonda de contacto.

Solución

Con la sonda láser SurfaceMeasure, la CRYSTA-Apex V776 recoge una nube de puntos sin contacto.

Desafío Medir fuera de la sala climatizada

Muchas CMM solo garantizan la exactitud en una sala mantenida cerca de 20 °C.

Solución

Con la compensación térmica en tiempo real, la CRYSTA-Apex V776 garantiza la exactitud de 16 a 26 °C, con variación de hasta 5 °C en 24 horas.

Desafío Parada inesperada de la máquina

Sin seguir el estado de la CMM, el mantenimiento se vuelve correctivo.

Solución

El monitor de condición de la CRYSTA-Apex V776 sigue el estado físico de la máquina para el mantenimiento preventivo.

Desafío Tiempo de ciclo alto

En piezas con muchos puntos, el desplazamiento entre ellos ocupa buena parte del tiempo.

Solución

La CRYSTA-Apex V776 se desplaza a hasta 519 mm/s combinados, con aceleración de 2309 mm/s².

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 191
Modelo: CRYSTA-Apex V776
Rango de medición: 700 × 700 × 600 mm
Sistema de medición: Encoder lineal
Resolución: 0,0001mm (0,1µm)
Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
Material de la Mesa: Granito
Tamaño de la Mesa: 880 × 1420 mm
Método de Fijación de la Pieza: Rosca M8×1,25
Altura máxima de la pieza: 800mm
Tensión: 100 a 120 V / 200 a 240 V CA ±10%
Frecuencia: 50/60 Hz
Consumo de energía: 1,5 kW
Ar Presión: 0,4MPa
Consumo de Aire: 60 L/min en condiciones normales (fuente de aire: 120 L/min)
Temperatura de funcionamiento: 10 a 30 °C
Compensación Térmica: Sí; exactitud garantizada de 16 a 26 °C
Medición por Scanning: Sí (SP25M, MPP310Q o SP80)
Sensores Compatibles: SP25M, MPP310Q y SP80 (bajo pedido), TP200, TP20 y PH20
Capacidad Eje X: 700mm
Capacidad Eje Y: 700mm
Capacidad Eje Z: 600mm
Velocidad máxima de medición: 8mm/s
Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
Máxima Aceleración: 1333 mm/s² por eje (combinada 2309 mm/s²)
Exactitud (a 20°C)/E0, MPE: (1,7+3L/1000) µm (SP25M, 18 a 22 °C)
Exactitud (a 20°C) / PFTU, MPE: 1,7 µm (SP25M)
Tipo de Movimiento: Cojines de aire en cada eje
Peso máximo bajo la mesa: 800kg
Peso total (incluyendo controlador y base): 1810kg
Notas y observaciones: La apariencia natural de la piedra puede variar según su origen. Sin embargo, las propiedades y estabilidad del material siempre están garantizadas por el control de calidad de Mitutoyo.

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr): 2730 × 1470 × 1700 mm
Exactitud con TP200 (E0,MPE): (1,9+3L/1000) µm; R0 de 1,9 µm
Escaneo con SP25M: MPE_THP de 2,3 µm, en 50 s
Condiciones de exactitud: 18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 26 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo: ISO 10360-2:2009 e ISO 10360-5:2020
Modo CNC con selector MANUAL: Hasta 138 mm/s por eje (239 mm/s combinada)
Opcionales: Mesa giratoria, kit de fijación Eco-Fix, sonda láser SurfaceMeasure, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 776

Fijar

Sujetar la pieza en la mesa de granito por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Escanear

Pasar la SP25M por el contorno en trayectoria ideal, a hasta 8 mm/s de medición.

Evaluar

Analizar el resultado en MCOSMOS y seguir la calidad en MeasurLink.

Monitorear

Seguir el estado y la condición de la máquina por la red, con MTConnect.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
CRYSTA APEX V 544	CRYSTA-Apex V544	500 × 400 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 574	CRYSTA-Apex V574	500 × 700 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 776 (este)	CRYSTA-Apex V776	700 × 700 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 7106	CRYSTA-Apex V7106	700 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9106	CRYSTA-Apex V9106	900 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9168	CRYSTA-Apex V9168	900 × 1600 × 800 mm	(1,7+3L/1000) µm
CRYSTA APEX V 122010	CRYSTA-Apex V122010	1200 × 2000 × 1000 mm	(2,3+3L/1000) µm
CRYSTA APEX V162012	CRYSTA-Apex V162012	1600 × 2000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 163012	CRYSTA-Apex V163012	1600 × 3000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 203016	CRYSTA-Apex V203016	2000 × 3000 × 1600 mm	(4,5+8L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas CRYSTA-Apex V776 (unidad principal con mesa de granito)
Controlador
Caja de joystick

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la CRYSTA-Apex V776 (CRYSTA APEX V 776)?

X 700 mm, Y 700 mm y Z 600 mm, sobre mesa de granito de 880 × 1420 mm con agujeros M8×1,25.

¿Cuál es la exactitud de la CRYSTA-Apex V776 (CRYSTA APEX V 776)?

E0,MPE de (1,7+3L/1000) µm con SP25M y (1,9+3L/1000) µm con TP200, de 18 a 22 °C, con L en mm. La repetibilidad R0 es de 1,3 µm con SP25M.

¿Qué sondas acepta la CRYSTA-Apex V776 (CRYSTA APEX V 776)?

SP25M, TP200, TP20 y PH20; la MPP310Q y la SP80 bajo pedido. La serie también trabaja con la sonda láser sin contacto SurfaceMeasure.

¿En qué temperatura la CRYSTA-Apex V776 (CRYSTA APEX V 776) mantiene la exactitud?

De 18 a 22 °C, con hasta 2 °C por hora y en 24 horas, o de 16 a 26 °C, con hasta 2 °C por hora y 5 °C en 24 horas. El gradiente debe quedar en 1 °C por metro. La máquina opera de 10 a 30 °C.

¿Qué softwares usa la CRYSTA-Apex V776 (CRYSTA APEX V 776)?

MCOSMOS para medir y evaluar; MiCAT Planner genera el programa a partir del CAD 3D con tolerancias; y MSURF trabaja con la sonda láser (MSURF-S mide, MSURF-I compara con el CAD).

¿La CRYSTA-Apex V776 (CRYSTA APEX V 776) puede cambiar de lugar?

Tiene un sistema de arranque que bloquea la operación si detecta vibración inesperada o cambio de lugar. Antes de mover la máquina después de la instalación, hay que hablar con Mitutoyo.
