Máquina de Medición Tridimensional - CNC LEGEX-9106 ultra precisión

Máquina de Medición Tridimensional - CNC LEGEX-9106 ultra precisión - Mitutoyo

Name: Máquina de Medición Tridimensional - CNC LEGEX-9106 ultra precisión
Brand: Mitutoyo
SKU: LEGEX-9106 ultra exatidão

SKU: LEGEX-9106 ultra exatidão

Cantidad

Sobre el producto

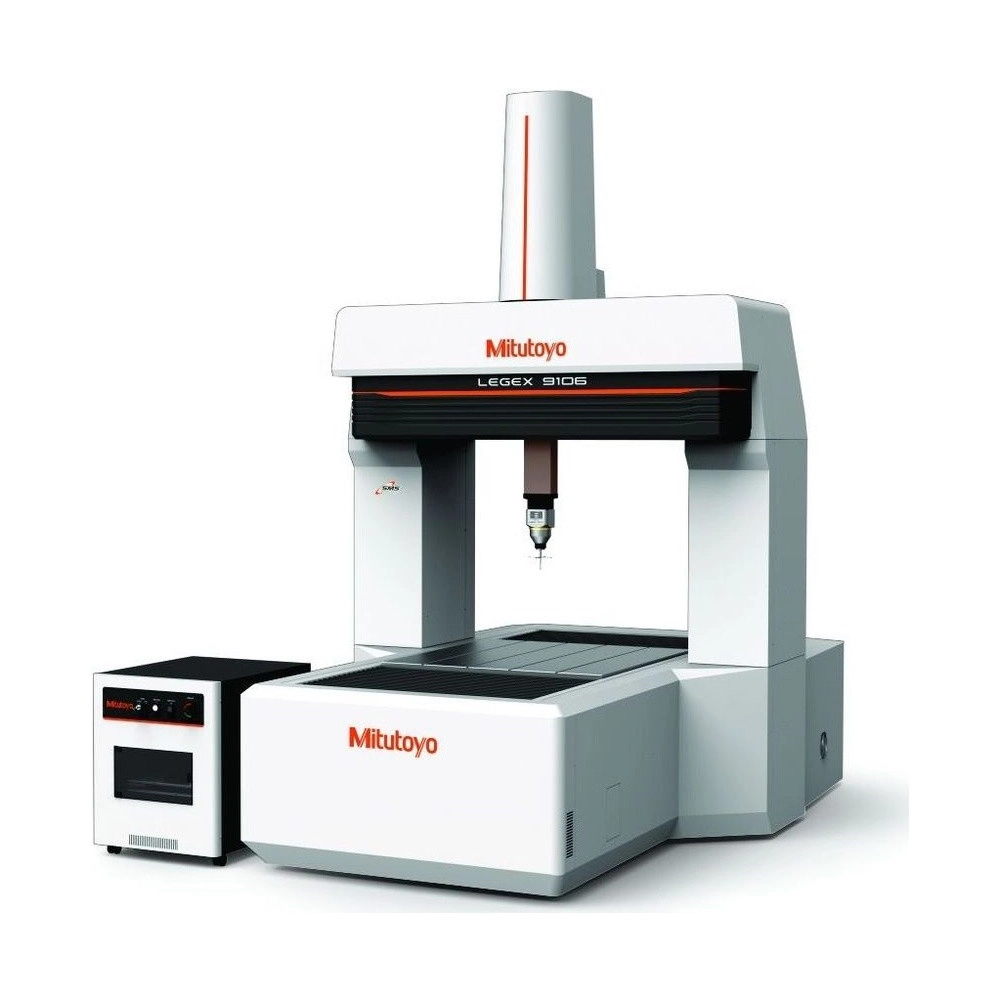

La Máquina de Medición por Coordenadas CNC LEGEX 9106 Mitutoyo (LEGEX-9106 ultra exatidão) es la LEGEX más grande de la tienda: recorrido de 900 × 1000 × 600 mm, mesa de 950 × 1050 mm y piezas de hasta 800 kg, manteniendo el E0,MPE de (0,28+L/1000) µm.

Cada eje tiene escala de vidrio cristalizado de 0,01 µm, con expansión de apenas 0,01×10⁻⁶/K y un montaje que reduce el error de histéresis a una quinta parte. Sensores en cada eje y en la pieza compensan la medición a 20 °C de 18 a 22 °C, y el accionamiento por el centro de gravedad reduce la deflexión en la aceleración.

Contra la vibración, usa aisladores de resorte amortiguados por aire, con autonivelación, y un mecanismo flotante entre cada husillo de bolas y el bloque guía. Acepta las sondas MPP-310Q, SP80 y SP25M, además de sondas de visión y láser.

E0,MPE de (0,28+L/1000) µm
Recorrido de 900 × 1000 × 600 mm
Estructura de puente fijo
Resolución de 0,01 µm

Diferenciales

Aspectos destacados del producto

Lo que distingue a la LEGEX-9106 ultra exatidão entre las máquinas de medición por coordenadas CNC.

Altura máxima de 850 mm.

Vidrio casi sin dilatación.

Mesa giratoria como 4.º eje.

Con autonivelación.

Sin cabeceo ni derrape.

Compensación en cada eje y en la pieza.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la LEGEX-9106 ultra exatidão.

900 × 1000 × 600 mm Recorrido X × Y × Z

Mesa de 950 × 1050 mm.
(0,28+L/1000) µm E0,MPE (MPP-310Q)

De 19 a 21 °C.
0,01 µm Resolución

Escala de vidrio.
200 mm/s Velocidad de medición

Máxima.
800 kg Carga en la mesa

Altura hasta 850 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la LEGEX-9106 ultra exatidão es la elección correcta.

Desafío Máquina de referencia del laboratorio

Las piezas patrón y las piezas críticas piden una exactitud superior a la de una CMM de producción.

Solución

La LEGEX 9106 tiene E0,MPE de (0,28+L/1000) µm con la MPP-310Q, lo que Mitutoyo llama exactitud de clase mundial.

Desafío Temperatura que cambia durante el día

Las CMM de altísima exactitud suelen exigir un control de temperatura muy estricto.

Solución

La LEGEX 9106 tiene sensores en cada eje y en la pieza y compensa el tamaño de la pieza a 20 °C, de 18 a 22 °C.

Desafío Engranaje medido en giro

Medir dientes alrededor de la pieza pide reposicionamiento en cada cara.

Solución

La mesa giratoria MRT240 funciona como cuarto eje de la LEGEX 9106 y hace escaneo sincronizado con la rotación.

Desafío Desviación percibida tarde

Sin seguir los resultados, la tendencia solo aparece al final del lote.

Solución

MeasurLink muestra la calidad de los resultados de la LEGEX 9106, y el Status Monitor muestra por la red cómo está la máquina.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 356
Modelo: Legex 9106
Capacidad Eje X: 900mm
Capacidad Eje Y: 1000mm
Capacidad Eje Z: 600mm
Velocidad Máxima de Medición: 200mm/s
Aceleración Máxima Combinada: 980mm/s2
Resolución: 0,01µm
Temperatura de trabajo: 19 a 21°C
Exactitud ISO 10360/E0, MPE: (0,28+L/1000) µm (MPP-310Q, 19 a 21 °C)
Exactitud ISO 10360/PFTU, MPE: 0,40µm
Exactitud ISO 10360/MPEthp: 1,1µm
Mesa de Trabajo/Material: Hierro Fundido
Mesa de Trabajo/Área: 950×1050mm
Mesa de trabajo/Insertos roscados: M8x1,25mm
Altura máxima de la pieza: 850mm
Peso máximo bajo la mesa: 800kg
Peso Total: 6500kg
Ar Presión: 0,5MPa
Consumo de Aire: 120 L/min en condiciones normales (fuente de aire: 160 L/min)

Detalles técnicos

Dimensiones externas (An × Pr × Al): 1870 × 3030 × 3050 mm
Exactitud con SP25M (E0,MPE): (0,38+L/1000) µm de 19 a 21 °C; (0,40+L/1000) µm de 18 a 22 °C
Variación de temperatura admitida: 0,5 °C por hora; gradiente de 1,0 °C/m
Estructura: Puente fijo, base de hierro fundido dúctil FCD600, guías con plasma cerámico, cojinetes de aire
Mesa: Capa cerámica de serie; pulida bajo pedido
Opcionales: Mesa giratoria MRT240, sondas MPP-310Q, SP80, SP25M, TP7M (PH10MQ), QVP y SurfaceMeasure

Funciones

Cómo usar la LEGEX-9106 ultra exatidão

Estabilizar

Dejar la pieza en el ambiente: los sensores de cada eje y de la pieza compensan a 20 °C.

Fijar

Colocar la pieza en la mesa de 950 × 1050 mm, de hasta 800 kg.

Medir

Ejecutar el programa CNC con la MPP-310Q, a hasta 200 mm/s.

Girar

Usar la MRT240 como cuarto eje, con escaneo sincronizado.

Variantes de la serie

LEGEX disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con MPP-310Q
LEGEX-574 ultra exatidão	LEGEX 574	500 × 700 × 450 mm	(0,28+L/1000) µm
LEGEX-776 ultra exatidão	LEGEX 776	700 × 700 × 600 mm	(0,28+L/1000) µm
LEGEX-9106 ultra exatidão (este)	LEGEX 9106	900 × 1000 × 600 mm	(0,28+L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas LEGEX 9106 (unidad principal con plataforma)
Controlador

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la LEGEX 9106 (LEGEX-9106 ultra exatidão)?

X 900 mm, Y 1000 mm y Z 600 mm, sobre mesa de 950 × 1050 mm con capa cerámica (pulida bajo pedido).

¿Cuál es la exactitud de la LEGEX 9106 (LEGEX-9106 ultra exatidão)?

Con la MPP-310Q, E0,MPE de (0,28+L/1000) µm de 19 a 21 °C y (0,30+L/1000) µm de 18 a 22 °C. Con la SP25M, (0,38+L/1000) y (0,40+L/1000) µm. L en mm.

¿Qué ambiente pide la LEGEX 9106 (LEGEX-9106 ultra exatidão)?

De 19 a 21 °C o de 18 a 22 °C, según la exactitud elegida, con variación de hasta 0,5 °C por hora y gradiente de 1,0 °C por metro.

¿Qué sondas acepta la LEGEX 9106 (LEGEX-9106 ultra exatidão)?

MPP-310Q, SP80, SP25M y TP7M en el cabezal PH10MQ, además de la sonda de visión QVP y las sondas láser SurfaceMeasure 403, 1110 y 201FS.

¿Qué exige la instalación de la LEGEX 9106 (LEGEX-9106 ultra exatidão)?

Aire a 0,5 MPa, con consumo de 120 L/min (fuente de 160 L/min o más). La unidad mide 1870 × 3030 × 3050 mm (An × Pr × Al) y pesa 6500 kg con la plataforma y el controlador.

¿De qué está hecha la base de la LEGEX 9106 (LEGEX-9106 ultra exatidão)?

De hierro fundido dúctil de grafito esferoidal FCD600, fundido sin sopladuras ni orificios de 0,1 mm o más, en estructura sellada optimizada por análisis FEM.
