Name: CRYSTA APEX V 574 Máquina de Medición por Coordenadas CNC
Brand: Mitutoyo
SKU: CRYSTA APEX V 574

SKU: CRYSTA APEX V 574

Cantidad

Sobre el producto

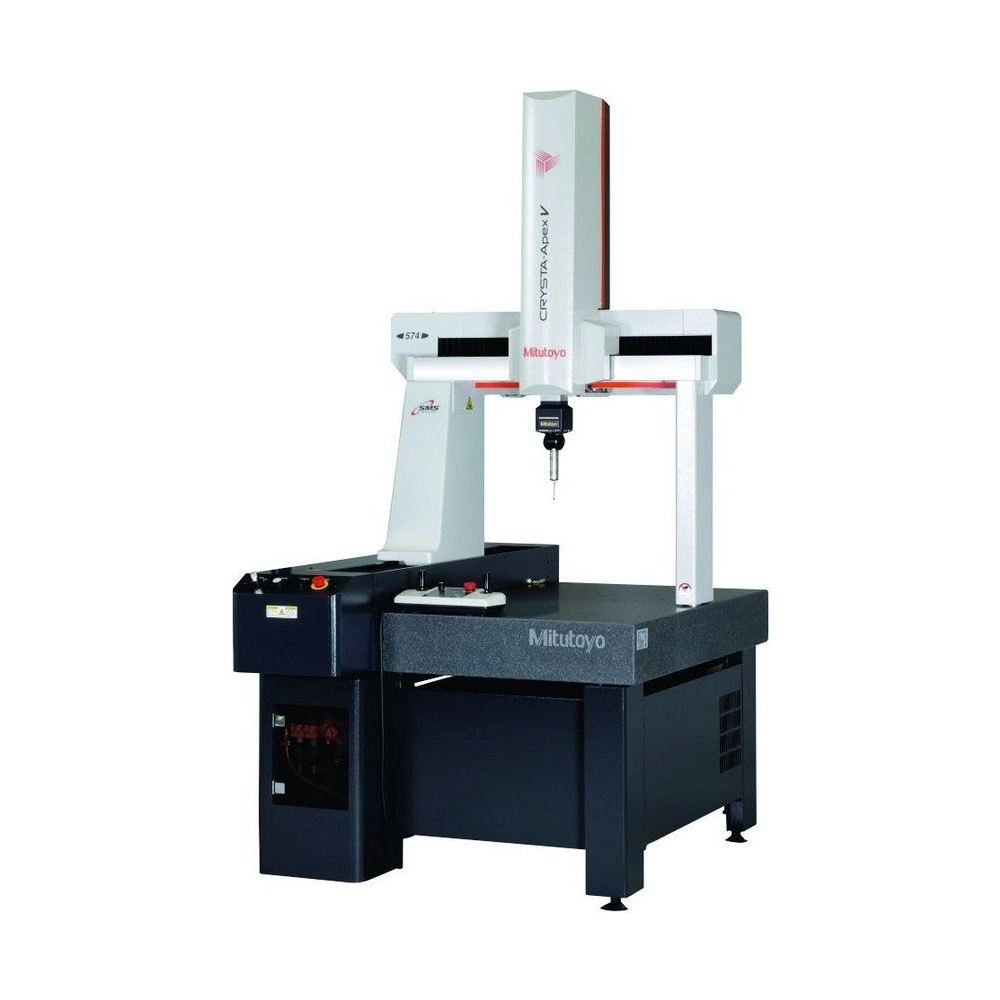

La Máquina de Medición por Coordenadas CNC CRYSTA-Apex V574 Mitutoyo (CRYSTA APEX V 574) es la versión de la serie V500 con eje Y de 700 mm: mantiene X de 500 mm y Z de 400 mm y alarga la mesa de granito a 1160 mm.

En CNC, la CRYSTA-Apex V574 se desplaza a hasta 519 mm/s combinados, con aceleración de 2309 mm/s², y mide a hasta 8 mm/s. El escaneo de trayectoria ideal sigue la trayectoria definida por el diseño y corrige en tiempo real el error de trayectoria, sin perder exactitud: E0,MPE de (1,7+3L/1000) µm con SP25M.

Acepta las sondas SP25M, SP600Q, TP200, TP20 y PH20; la MPP310Q bajo pedido, además de la sonda láser SurfaceMeasure. MCOSMOS hace la medición, MiCAT Planner genera el programa a partir del CAD 3D, y el monitor de estado, con MTConnect, muestra por la red cómo está trabajando la máquina.

Recorrido de 500 × 700 × 400 mm
E0,MPE de (1,7+3L/1000) µm
Exactitud garantizada de 16 a 26 °C
Piezas de hasta 180 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 574 entre las máquinas de medición por coordenadas CNC.

638 × 1160 mm, M8×1,25.

Aceleración combinada.

Escaneo rápido según el diseño.

Botones que define el usuario.

Detecta vibración y traslado.

Con SP25M, de 18 a 22 °C.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 574.

500 × 700 × 400 mm Recorrido X × Y × Z

Mesa de 638 × 1160 mm.
(1,7+3L/1000) µm E0,MPE (SP25M)

De 18 a 22 °C.
519 mm/s Velocidad combinada

Medición hasta 8 mm/s.
180 kg Carga en la mesa

Altura hasta 545 mm.
1,3 µm Repetibilidad R0

Con SP25M.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la CRYSTA APEX V 574 es la elección correcta.

Desafío Superficie curva y compleja

Medir contornos 3D punto a punto es lento.

Solución

El escaneo de trayectoria ideal de la CRYSTA-Apex V574 sigue la trayectoria del diseño a alta velocidad y corrige en tiempo real el error de trayectoria.

Desafío Crear el programa de pieza tarda

Programar por aprendizaje ocupa tiempo de máquina y de operador.

Solución

Con MiCAT Planner, el programa de la CRYSTA-Apex V574 sale del modelo CAD 3D con las tolerancias, generado automáticamente.

Desafío Engranaje, impulsor y rotor

Las piezas de revolución piden reposicionamiento en cada cara.

Solución

La mesa giratoria opcional de la CRYSTA-Apex V574 gira la pieza en sincronía con la sonda de escaneo.

Desafío Pieza defectuosa descubierta tarde

Sin datos en tiempo real, la desviación solo aparece al final del lote.

Solución

Con MeasurLink, los datos de la CRYSTA-Apex V574 se recogen y analizan en tiempo real.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 191
Modelo: CRYSTA-Apex V574
Rango de medición: 500 × 700 × 400 mm
Sistema de medición: Encoder lineal
Resolución: 0,0001mm (0,1µm)
Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
Material de la Mesa: Granito
Tamaño de la Mesa: 638 × 1160 mm
Método de Fijación de la Pieza: Rosca M8×1,25
Altura máxima de la pieza: 545mm
Tensión: 100 a 120 V / 200 a 240 V CA ±10%
Frecuencia: 50/60 Hz
Consumo de energía: 1,5 kW
Ar Presión: 0,4MPa
Consumo de Aire: 50 L/min en condiciones normales (fuente de aire: 100 L/min)
Temperatura de funcionamiento: 10 a 30 °C
Compensación Térmica: Sí; exactitud garantizada de 16 a 26 °C
Medición por Scanning: Sí (SP25M, SP600Q o MPP310Q)
Sensores Compatibles: SP25M, SP600Q, MPP310Q (bajo pedido), TP200, TP20 y PH20
Capacidad Eje X: 500mm
Capacidad Eje Y: 700mm
Capacidad Eje Z: 400mm
Velocidad máxima de medición: 8mm/s
Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
Máxima Aceleración: 1333 mm/s² por eje (combinada 2309 mm/s²)
Exactitud (a 20°C)/E0, MPE: (1,7+3L/1000) µm (SP25M, 18 a 22 °C)
Exactitud (a 20°C) / PFTU, MPE: 1,7 µm (SP25M)
Tipo de Movimiento: Cojines de aire en cada eje
Peso máximo bajo la mesa: 180kg
Peso total (incluyendo controlador y base): 691kg
Notas y observaciones: La apariencia natural de la piedra puede variar según su origen. Sin embargo, las propiedades y estabilidad del material siempre están garantizadas por el control de calidad de Mitutoyo.

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr): 2185 × 1082 × 1548 mm
Exactitud con TP200 (E0,MPE): (1,9+3L/1000) µm; R0 de 1,5 µm
Escaneo con SP25M: MPE_THP de 2,3 µm, en 50 s
Condiciones de exactitud: 18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 26 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo: ISO 10360-2:2009 e ISO 10360-5:2020
Modo CNC con selector MANUAL: Hasta 138 mm/s por eje (239 mm/s combinada)
Opcionales: Mesa giratoria, kit de fijación Eco-Fix, sonda láser SurfaceMeasure, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 574

Programar

Generar el programa de pieza en MiCAT Planner a partir del CAD 3D, o por aprendizaje en MCOSMOS.

Fijar

Sujetar la pieza en la mesa de granito por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Escanear

Pasar la SP25M por el contorno en trayectoria ideal, a hasta 8 mm/s de medición.

Monitorear

Seguir el estado y la condición de la máquina por la red, con MTConnect.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
CRYSTA APEX V 544	CRYSTA-Apex V544	500 × 400 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 574 (este)	CRYSTA-Apex V574	500 × 700 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 776	CRYSTA-Apex V776	700 × 700 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 7106	CRYSTA-Apex V7106	700 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9106	CRYSTA-Apex V9106	900 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9168	CRYSTA-Apex V9168	900 × 1600 × 800 mm	(1,7+3L/1000) µm
CRYSTA APEX V 122010	CRYSTA-Apex V122010	1200 × 2000 × 1000 mm	(2,3+3L/1000) µm
CRYSTA APEX V162012	CRYSTA-Apex V162012	1600 × 2000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 163012	CRYSTA-Apex V163012	1600 × 3000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 203016	CRYSTA-Apex V203016	2000 × 3000 × 1600 mm	(4,5+8L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas CRYSTA-Apex V574 (unidad principal con mesa de granito)
Controlador
Caja de joystick

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la CRYSTA-Apex V574 (CRYSTA APEX V 574)?

X 500 mm, Y 700 mm y Z 400 mm, sobre mesa de granito de 638 × 1160 mm con agujeros M8×1,25.

¿Cuál es la velocidad de la CRYSTA-Apex V574 (CRYSTA APEX V 574)?

En CNC, hasta 300 mm/s por eje (519 mm/s combinados), medición de 1 a 8 mm/s y aceleración de 1333 mm/s² por eje (2309 combinada). Con el joystick, de 0 a 80 mm/s.

¿Qué softwares usa la CRYSTA-Apex V574 (CRYSTA APEX V 574)?

MCOSMOS para medir y evaluar; MiCAT Planner genera el programa a partir del CAD 3D con tolerancias; y MSURF trabaja con la sonda láser (MSURF-S mide, MSURF-I compara con el CAD).

¿Cuál es el desempeño de escaneo de la CRYSTA-Apex V574 (CRYSTA APEX V 574)?

Con la SP25M, error de forma en escaneo MPE_THP de 2,3 µm, con tiempo de 50 s, y error de forma del palpador de 1,7 µm, según la ISO 10360-5:2020.

¿Qué sondas acepta la CRYSTA-Apex V574 (CRYSTA APEX V 574)?

SP25M, SP600Q, TP200, TP20 y PH20; la MPP310Q bajo pedido. La serie también trabaja con la sonda láser sin contacto SurfaceMeasure.

¿Qué exige la instalación de la CRYSTA-Apex V574 (CRYSTA APEX V 574)?

Aire a 0,4 MPa, con consumo de 50 L/min (fuente de 100 L/min), y 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW. La unidad mide 2185 × 1082 × 1548 mm (Al × An × Pr) y pesa 691 kg.
