Máquina de Medición Tridimensional - CNC LEGEX-776 ultra precisión

Máquina de Medición Tridimensional - CNC LEGEX-776 ultra precisión - Mitutoyo

Name: Máquina de Medición Tridimensional - CNC LEGEX-776 ultra precisión
Brand: Mitutoyo
SKU: LEGEX-776 ultra exatidão

SKU: LEGEX-776 ultra exatidão

Cantidad

Sobre el producto

La Máquina de Medición por Coordenadas CNC LEGEX 776 Mitutoyo (LEGEX-776 ultra exatidão) tiene recorrido de 700 × 700 × 600 mm y acepta piezas de hasta 850 mm de altura y 500 kg, con la misma exactitud de (0,28+L/1000) µm de toda la serie.

Cada eje tiene escala de vidrio cristalizado de 0,01 µm, con expansión de apenas 0,01×10⁻⁶/K y un montaje que reduce el error de histéresis a una quinta parte. Sensores en cada eje y en la pieza compensan la medición a 20 °C de 18 a 22 °C, y el accionamiento por el centro de gravedad reduce la deflexión en la aceleración.

Con la mesa giratoria MRT240 como cuarto eje, hace escaneo sincronizado con la rotación, útil en engranajes. El Status Monitor muestra por la red cómo está la máquina, y MeasurLink sigue la calidad de los resultados.

E0,MPE de (0,28+L/1000) µm
Recorrido de 700 × 700 × 600 mm
Estructura de puente fijo
Resolución de 0,01 µm

Diferenciales

Aspectos destacados del producto

Lo que distingue a la LEGEX-776 ultra exatidão entre las máquinas de medición por coordenadas CNC.

Altura máxima de 850 mm.

Accionamiento sin deflexión.

En las guías de los tres ejes.

Aísla la vibración del motor.

Compensación en cada eje y en la pieza.

Con MPP-310Q, de 19 a 21 °C.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la LEGEX-776 ultra exatidão.

700 × 700 × 600 mm Recorrido X × Y × Z

Mesa de 750 × 750 mm.
(0,28+L/1000) µm E0,MPE (MPP-310Q)

De 19 a 21 °C.
0,01 µm Resolución

Escala de vidrio.
200 mm/s Velocidad de medición

Máxima.
500 kg Carga en la mesa

Altura hasta 850 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la LEGEX-776 ultra exatidão es la elección correcta.

Desafío Vibración del propio accionamiento

En la aceleración y la desaceleración, el servomotor transmite vibración al carro.

Solución

En la LEGEX 776, un mecanismo flotante acopla cada husillo de bolas al bloque guía y aísla esa vibración.

Desafío Escaneo con exactitud máxima

Para escanear forma con exactitud, la vibración del recorrido debe desaparecer rápido.

Solución

La estructura de la LEGEX 776 atenúa rápidamente la vibración del recorrido, y la MPP-310Q hace el escaneo con baja fuerza de medición.

Desafío Engranaje medido en giro

Medir dientes alrededor de la pieza pide reposicionamiento en cada cara.

Solución

La mesa giratoria MRT240 funciona como cuarto eje de la LEGEX 776 y hace escaneo sincronizado con la rotación.

Desafío Máquina de referencia del laboratorio

Las piezas patrón y las piezas críticas piden una exactitud superior a la de una CMM de producción.

Solución

La LEGEX 776 tiene E0,MPE de (0,28+L/1000) µm con la MPP-310Q, lo que Mitutoyo llama exactitud de clase mundial.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 356
Modelo: Legex 776
Capacidad Eje X: 700mm
Capacidad Eje Y: 700mm
Capacidad Eje Z: 600mm
Velocidad Máxima de Medición: 200mm/s
Aceleración Máxima Combinada: 980mm/s2
Resolución: 0,01µm
Temperatura de trabajo: 19 a 21°C
Exactitud ISO 10360/E0, MPE: (0,28+L/1000) µm (MPP-310Q, 19 a 21 °C)
Exactitud ISO 10360/PFTU, MPE: 0,40µm
Exactitud ISO 10360/MPEthp: 1,1µm
Mesa de Trabajo/Material: Hierro Fundido
Mesa de Trabajo/Área: 750×750mm
Mesa de trabajo/Insertos roscados: M8x1,25mm
Altura máxima de la pieza: 850mm
Peso máximo bajo la mesa: 500kg
Peso Total: 5100kg
Ar Presión: 0,5MPa
Consumo de Aire: 120 L/min en condiciones normales (fuente de aire: 160 L/min)

Detalles técnicos

Dimensiones externas (An × Pr × Al): 1670 × 2430 × 2930 mm
Exactitud con SP25M (E0,MPE): (0,38+L/1000) µm de 19 a 21 °C; (0,40+L/1000) µm de 18 a 22 °C
Variación de temperatura admitida: 0,5 °C por hora; gradiente de 1,0 °C/m
Estructura: Puente fijo, base de hierro fundido dúctil FCD600, guías con plasma cerámico, cojinetes de aire
Mesa: Capa cerámica de serie; pulida bajo pedido
Opcionales: Mesa giratoria MRT240, sondas MPP-310Q, SP80, SP25M, TP7M (PH10MQ), QVP y SurfaceMeasure

Funciones

Cómo usar la LEGEX-776 ultra exatidão

Fijar

Colocar la pieza en la mesa de 750 × 750 mm, de hasta 500 kg.

Medir

Ejecutar el programa CNC con la MPP-310Q, a hasta 200 mm/s.

Girar

Usar la MRT240 como cuarto eje, con escaneo sincronizado.

Seguir

Ver los resultados en MeasurLink y el estado de la máquina en el Status Monitor.

Variantes de la serie

LEGEX disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con MPP-310Q
LEGEX-574 ultra exatidão	LEGEX 574	500 × 700 × 450 mm	(0,28+L/1000) µm
LEGEX-776 ultra exatidão (este)	LEGEX 776	700 × 700 × 600 mm	(0,28+L/1000) µm
LEGEX-9106 ultra exatidão	LEGEX 9106	900 × 1000 × 600 mm	(0,28+L/1000) µm

Artículos incluidos

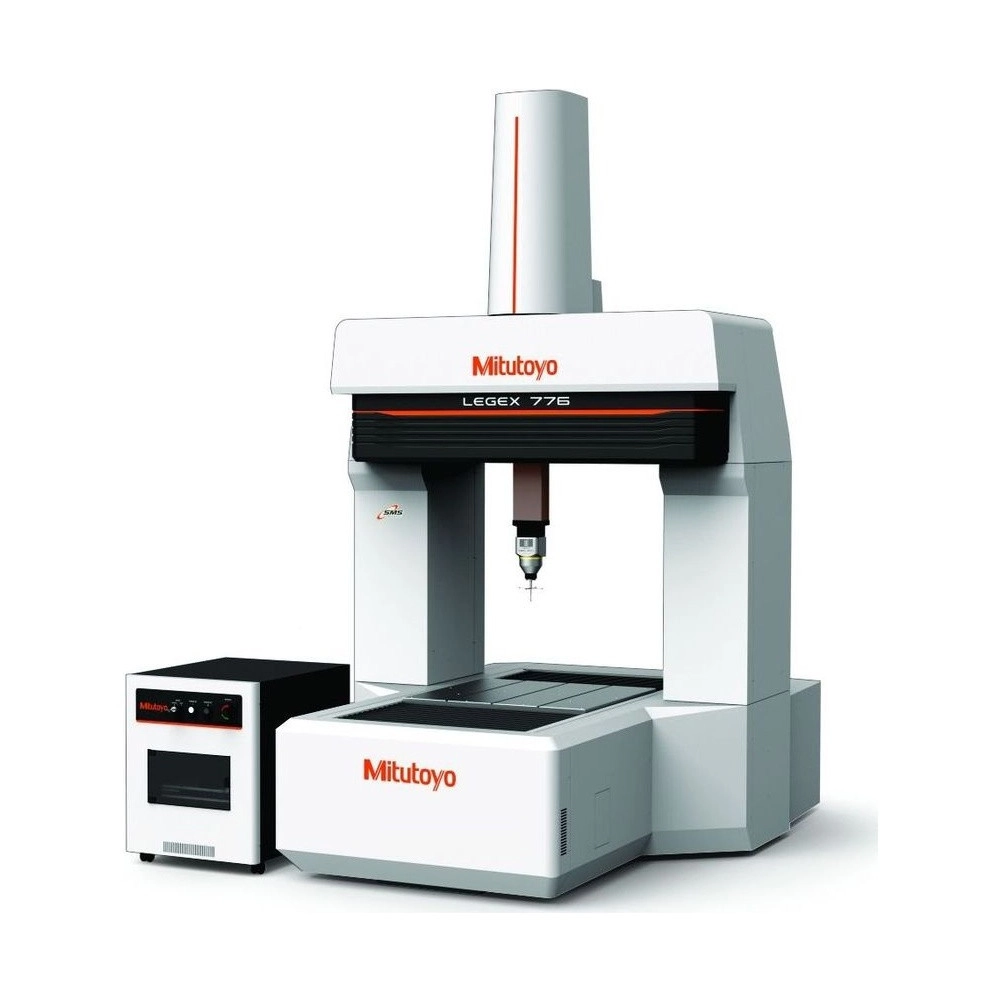

Máquina de medición por coordenadas LEGEX 776 (unidad principal con plataforma)
Controlador

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la LEGEX 776 (LEGEX-776 ultra exatidão)?

X 700 mm, Y 700 mm y Z 600 mm, sobre mesa de 750 × 750 mm con capa cerámica (pulida bajo pedido).

¿Cuál es la exactitud de la LEGEX 776 (LEGEX-776 ultra exatidão)?

Con la MPP-310Q, E0,MPE de (0,28+L/1000) µm de 19 a 21 °C y (0,30+L/1000) µm de 18 a 22 °C. Con la SP25M, (0,38+L/1000) y (0,40+L/1000) µm. L en mm.

¿Qué sondas acepta la LEGEX 776 (LEGEX-776 ultra exatidão)?

MPP-310Q, SP80, SP25M y TP7M en el cabezal PH10MQ, además de la sonda de visión QVP y las sondas láser SurfaceMeasure 403, 1110 y 201FS.

¿La LEGEX 776 (LEGEX-776 ultra exatidão) trabaja con mesa giratoria?

Sí. La MRT240 funciona como cuarto eje: resolución de 0,00005°, carga de hasta 40 kg, mesa de 240 mm y desviaciones radial y axial de 0,4 µm.

¿Qué exige la instalación de la LEGEX 776 (LEGEX-776 ultra exatidão)?

Aire a 0,5 MPa, con consumo de 120 L/min (fuente de 160 L/min o más). La unidad mide 1670 × 2430 × 2930 mm (An × Pr × Al) y pesa 5100 kg con la plataforma y el controlador.

¿La LEGEX 776 (LEGEX-776 ultra exatidão) puede cambiar de lugar?

Tiene un sistema de arranque que bloquea la operación si detecta vibración inesperada o cambio de lugar. Antes de mover la máquina después de la instalación, hay que hablar con Mitutoyo.
