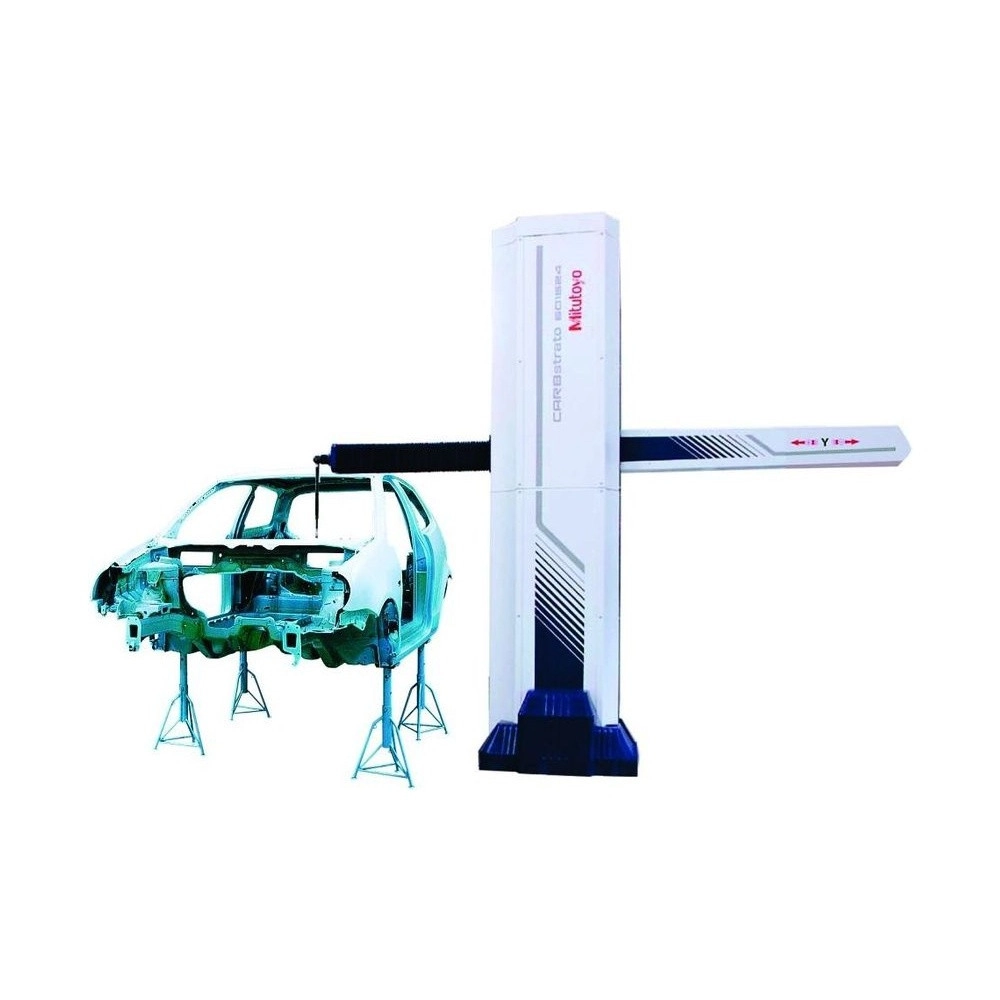

Name: Máquinas de medición coordinadas Sistema de medición del cuerpo del automóvil - CarbStrato
Brand: Mitutoyo
SKU: CarbStrato

Ref: CarbStrato

Máquinas de Medir por Coordenadas Sistema de Medición Car Body - CarbStrato. Máquinas de gran tamaño para medir piezas de gran tamaño, Single o Dual.

Cantidad

Información técnica

• La clase más grande del mundo La serie CARBstrato son CMM CNC de tipo
horizontal, ofrecen el intervalo de medición más grande del mundo, haciendo posible la medición de carrocerías.

• Simple y Dual De tipo simple y dual están disponibles para adaptarse a cualquier uso.
Tipo simple: Medir una pieza de trabajo con una sola CMM de la serie CARBstrato. Tipo Dual: Medir una pieza colocada entre dos CMMs de la serie CARBstrato controladas simultáneamente.

• Uso notable La serie CARBstrato no sólo tiene notable facilidad de uso, sino que también tiene la capacidad de mejorar la operación de la seguridad mediante la
realización de los procedimientos en el área de trabajo.
El brazo del eje Y en la dirección vertical se establece muy bajo con el fin de realizar
mediciones ajustando a la altura mas baja de la pieza de trabajo.
Además, la pequeña sección transversal del brazo del eje Y reduce la interferencia durante la medición y se expande el área de medición dentro de la carrocería del coche.

• Seguridad después de la instalación Puesto que la altura de la base del eje X se
establece en un punto más bajo, la profundidad requerida para la cimentación antes de la instalación es comparativamente poco profunda. Además, la estructura está diseñada para evitar posibles problemas (tanto a largo como a corto plazo), por ejemplo problemas causados por el envejecimiento de la cimentación (hormigón) después de su uso a largo plazo o el deterioro de la exactitud (a corto plazo), resultando en un fenómeno bimetal causado por la deformación de la cimentación o la base del eje X debido a los cambios ambientales comunes.

• Opciones
・Además del palpador activado por contacto, está disponible un palpador de línea láser para la medición sin contacto.
・También disponible para la medición de carrocerías de automóviles, la función esencial de búsqueda del punto de medición se añade al programa dedicado que se programa en base al software convencional.
・Varios dispositivos de seguridad opcionales están disponibles para mejorar la seguridad.

Máquinas de Medir por Coordenadas
Tecnologías de medición 3D de alta exactitud
Sistema de Medición Car Body
CARBstrato

• Máquinas de gran tamaño
La Serie CARBstrato comprende la línea de máquinas horizontales de Mitutoyo que permite medir piezas de gran tamaño, que van desde grandes estructuras vehiculares hasta carrocerías enteras.

• Single o Dual
Según la aplicación, se pueden ofrecer los modelos:
Single (una columna);
Dual (dos columnas con control simultáneo).

• Versatilidad
La CARBstrato posee gran versatilidad gracias a la posibilidad de conectar el cabezal en la posición vertical del eje Y. Es posible medir piezas de menor tamaño y acceder a pequeños detalles en piezas de gran tamaño, como detalles dentro de carrocerías.
Seguridad Post-Instalación
La Estructura de la CARBstrato está diseñada para evitar posibles problemas que puedan surgir a corto o largo plazo. Como por ejemplo, problemas causados por la deformación de la fundación de concreto con el paso del tiempo, o deformaciones causadas en la estructura del eje X debido a cambios provocados por el ambiente.

• Opcionales
Además del sensor de medición por contacto, también se puede incorporar a la CARBstrato el sensor de medición sin contacto SURFACEMEASURE, que utiliza tecnología LASER para levantamiento de superficie, ya sea para ingeniería inversa o para inspección de superficie con alta densidad de puntos.
También se pueden agregar a la CARBstrato recursos de software opcionales capaces de aumentar aún más el rendimiento y versatilidad de la máquina.
También están disponibles los más diversos dispositivos y sensores de seguridad, que proporcionan un trabajo seguro de acuerdo con las normas de seguridad más exigentes.

Información adicional

Modelo: Simple o Doble (dependiendo de la aplicación)
Marca: Mitutoyo
