Sobre el producto

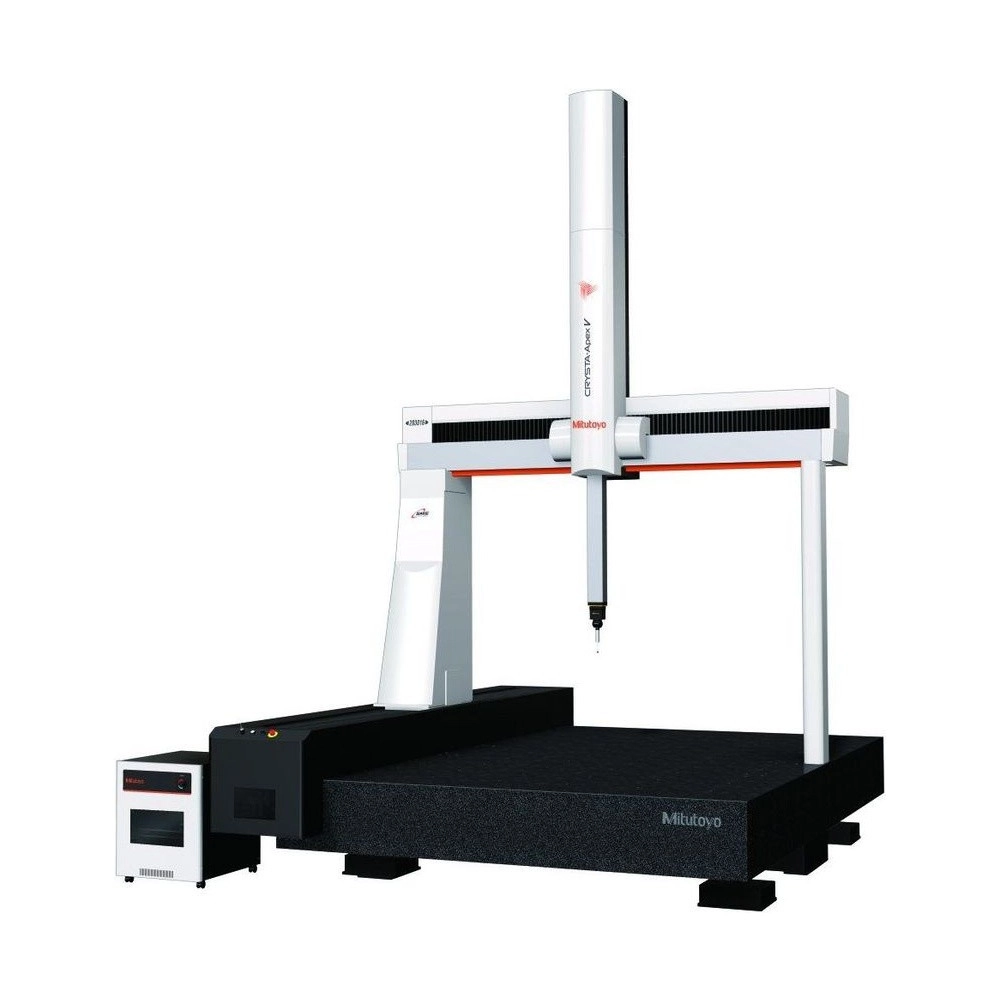

La Máquina de Medición por Coordenadas CNC CRYSTA-Apex V203016 Mitutoyo (CRYSTA APEX V 203016) es la CRYSTA-Apex V más grande de la tienda, de la serie V2000: recorrido de 2000 × 3000 × 1600 mm y piezas de hasta 1800 mm de altura y 4000 kg.

La compensación térmica en tiempo real sigue la temperatura de la pieza y de cada escala y corrige la medición, como si la máquina trabajara siempre a 20 °C. Así la exactitud se garantiza de 16 a 24 °C, y el E0,MPE es de (4,5+8L/1000) µm con la sonda SP25M.

En el día a día, el Quick Launcher ejecuta el programa de pieza desde el panel táctil o por código de barras y QR, y la caja de joystick, con botones que define el usuario, controla la máquina a distancia. La mesa de granito tiene agujeros M8×1,25 para el kit de fijación Eco-Fix, opcional.

Recorrido de 2000 × 3000 × 1600 mm
E0,MPE de (4,5+8L/1000) µm
Exactitud garantizada de 16 a 24 °C
Piezas de hasta 4000 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 203016 entre las máquinas de medición por coordenadas CNC.

Altura máxima de 1800 mm.

2200 × 4205 mm, M8×1,25.

Exactitud de 16 a 24 °C.

Sonda láser sin contacto.

Programa por código QR.

Detecta vibración y traslado.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 203016.

2000 × 3000 × 1600 mm Recorrido X × Y × Z

Mesa de 2200 × 4205 mm.
(4,5+8L/1000) µm E0,MPE (SP25M)

De 18 a 22 °C.
693 mm/s Velocidad combinada

Medición hasta 3 mm/s.
4000 kg Carga en la mesa

Altura hasta 1800 mm.
4,5 µm Repetibilidad R0

Con SP25M.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la CRYSTA APEX V 203016 es la elección correcta.

Desafío Pieza grande y pesada

Las piezas de gran tamaño superan el tamaño y el peso que acepta una CMM común.

Solución

La CRYSTA-Apex V203016 acepta piezas de hasta 4000 kg y 1800 mm de altura, en una mesa de 2200 × 4205 mm.

Desafío Impulsor de bomba y carcasa de transmisión

Las formas complejas piden muchos puntos y mucho tiempo con sonda de contacto.

Solución

Con la sonda láser SurfaceMeasure, la CRYSTA-Apex V203016 recoge una nube de puntos sin contacto.

Desafío Medir fuera de la sala climatizada

Muchas CMM solo garantizan la exactitud en una sala mantenida cerca de 20 °C.

Solución

Con la compensación térmica en tiempo real, la CRYSTA-Apex V203016 garantiza la exactitud de 16 a 24 °C, con variación de hasta 5 °C en 24 horas.

Desafío Pieza defectuosa descubierta tarde

Sin datos en tiempo real, la desviación solo aparece al final del lote.

Solución

Con MeasurLink, los datos de la CRYSTA-Apex V203016 se recogen y analizan en tiempo real.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 191
Modelo: CRYSTA-Apex V203016
Rango de medición: 2000 × 3000 × 1600 mm
Sistema de medición: Encoder lineal
Resolución: 0,0001mm (0,1µm)
Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
Material de la Mesa: Granito
Tamaño de la Mesa: 2200 × 4205 mm
Método de Fijación de la Pieza: Rosca M8×1,25
Altura máxima de la pieza: 1800mm
Tensión: 100 a 120 V / 200 a 240 V CA ±10%
Frecuencia: 50/60 Hz
Consumo de energía: 1,5 kW
Ar Presión: 0,4MPa
Consumo de Aire: 150 L/min en condiciones normales (fuente de aire: 200 L/min)
Temperatura de funcionamiento: 10 a 30 °C
Compensación Térmica: Sí; exactitud garantizada de 16 a 24 °C
Medición por Scanning: Sí (SP25M, MPP310Q o SP80)
Sensores Compatibles: SP25M, MPP310Q y SP80 (bajo pedido) y TP200
Capacidad Eje X: 2000mm
Capacidad Eje Y: 3000mm
Capacidad Eje Z: 1600mm
Velocidad máxima de medición: 3mm/s
Velocidad de desplazamiento: 400 mm/s por eje (combinada 693 mm/s)
Máxima Aceleración: 800 mm/s² por eje (combinada 1390 mm/s²)
Exactitud (a 20°C)/E0, MPE: (4,5+8L/1000) µm (SP25M, 18 a 22 °C)
Exactitud (a 20°C) / PFTU, MPE: 6,0 µm (SP25M)
Tipo de Movimiento: Cojines de aire en cada eje
Peso máximo bajo la mesa: 4000kg
Peso total (incluyendo controlador y base): 14100kg (plataforma de instalación) / 15300kg (plataforma amortiguadora)

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr): 4990 × 3100 × 4650 mm
Exactitud con TP200 (E0,MPE): (9+8L/1000) µm; R0 de 9,0 µm
Escaneo con SP25M: MPE_THP de 6,0 µm, en 60 s
Condiciones de exactitud: 18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 24 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo: ISO 10360-2:2009 e ISO 10360-5:2020
Modo CNC con selector MANUAL: Hasta 136 mm/s por eje (236 mm/s combinada)
Opcionales: Mesa giratoria, kit de fijación Eco-Fix, sonda láser SurfaceMeasure, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 203016

Fijar

Sujetar la pieza en la mesa de granito por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Ejecutar

Iniciar el programa desde el Quick Launcher, en el panel táctil o por código de barras y QR.

Evaluar

Analizar el resultado en MCOSMOS y seguir la calidad en MeasurLink.

Monitorear

Seguir el estado y la condición de la máquina por la red, con MTConnect.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
CRYSTA APEX V 544	CRYSTA-Apex V544	500 × 400 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 574	CRYSTA-Apex V574	500 × 700 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 776	CRYSTA-Apex V776	700 × 700 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 7106	CRYSTA-Apex V7106	700 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9106	CRYSTA-Apex V9106	900 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9168	CRYSTA-Apex V9168	900 × 1600 × 800 mm	(1,7+3L/1000) µm
CRYSTA APEX V 122010	CRYSTA-Apex V122010	1200 × 2000 × 1000 mm	(2,3+3L/1000) µm
CRYSTA APEX V162012	CRYSTA-Apex V162012	1600 × 2000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 163012	CRYSTA-Apex V163012	1600 × 3000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 203016 (este)	CRYSTA-Apex V203016	2000 × 3000 × 1600 mm	(4,5+8L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas CRYSTA-Apex V203016 (unidad principal con mesa de granito)
Controlador
Caja de joystick

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la CRYSTA-Apex V203016 (CRYSTA APEX V 203016)?

X 2000 mm, Y 3000 mm y Z 1600 mm, sobre mesa de granito de 2200 × 4205 mm con agujeros M8×1,25.

¿Cuál es la exactitud de la CRYSTA-Apex V203016 (CRYSTA APEX V 203016)?

E0,MPE de (4,5+8L/1000) µm con SP25M y (9+8L/1000) µm con TP200, de 18 a 22 °C, con L en mm. La repetibilidad R0 es de 4,5 µm con SP25M.

¿Cuál es el desempeño de escaneo de la CRYSTA-Apex V203016 (CRYSTA APEX V 203016)?

Con la SP25M, error de forma en escaneo MPE_THP de 6,0 µm, con tiempo de 60 s, y error de forma del palpador de 6,0 µm, según la ISO 10360-5:2020.

¿Qué sondas acepta la CRYSTA-Apex V203016 (CRYSTA APEX V 203016)?

SP25M y TP200; la MPP310Q y la SP80 bajo pedido. La serie también trabaja con la sonda láser sin contacto SurfaceMeasure.

¿Qué exige la instalación de la CRYSTA-Apex V203016 (CRYSTA APEX V 203016)?

Aire a 0,4 MPa, con consumo de 150 L/min (fuente de 200 L/min), y 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW. La unidad mide 4990 × 3100 × 4650 mm (Al × An × Pr) y pesa 14100 kg (plataforma de instalación) o 15300 kg (plataforma amortiguadora).

¿La CRYSTA-Apex V203016 (CRYSTA APEX V 203016) puede cambiar de lugar?

Tiene un sistema de arranque que bloquea la operación si detecta vibración inesperada o cambio de lugar. Antes de mover la máquina después de la instalación, hay que hablar con Mitutoyo.
