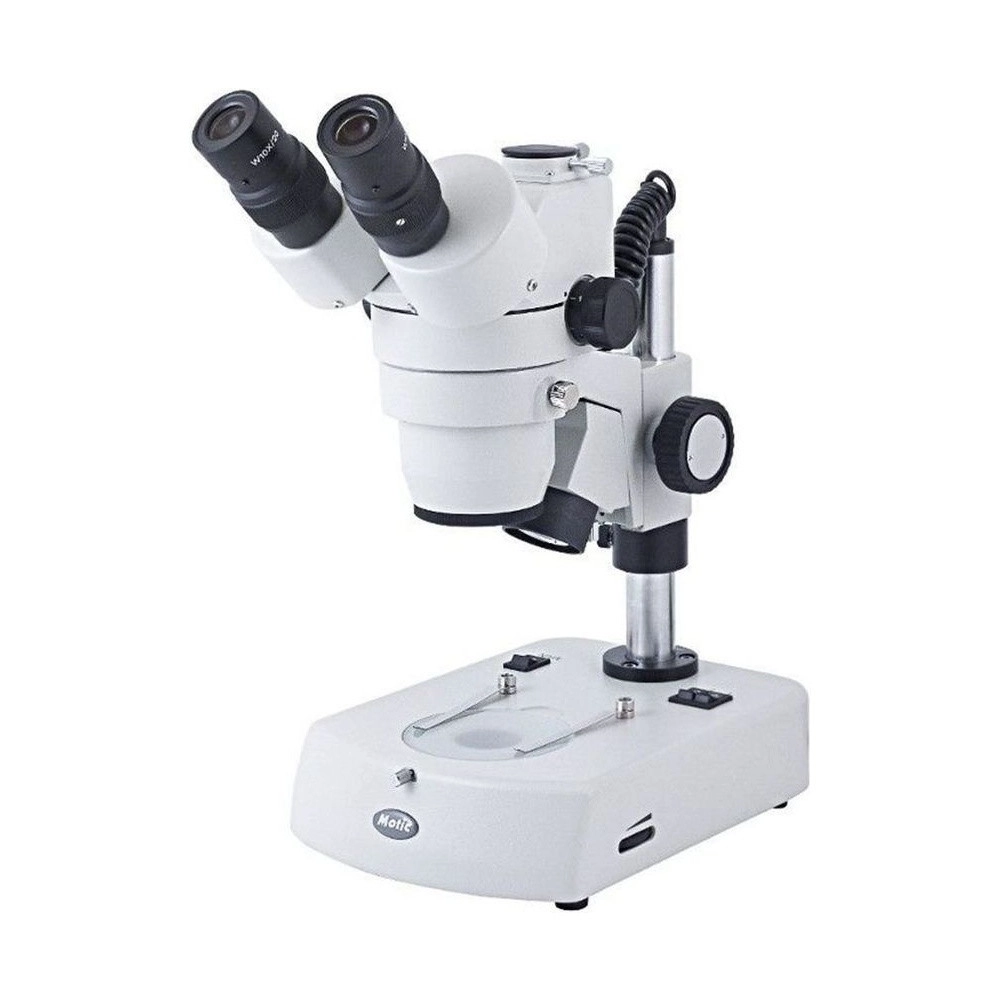

Microscopio Trinocular Estéreo - SMZ-143-N2GG - 1100200600421

Microscopio Trinocular Estéreo - SMZ-143-N2GG - 1100200600421 - Mitutoyo

Name: Microscopio Trinocular Estéreo - SMZ-143-N2GG - 1100200600421
Brand: Mitutoyo
SKU: 1100200600421

SKU: 1100200600421

Cantidad

Sobre el producto

El Estereomicroscopio Trinocular SMZ-143-N2GG Mitutoyo 1100200600421 tiene la tercera salida óptica del tubo trinocular de 45°, que gira 360°, para acoplar una cámara y registrar lo que se ve. Sirve para la observación de superficies, la inspección de defectos y el montaje de piezas ópticas o electrónicas, con aumento de 10X a 40X.

La iluminación es LED de 3 W, de perfil y de superficie, con ajuste de intensidad. El sistema óptico Greenough hace zoom de 1X a 4X en 4 etapas, con ocular de 10X y campo de 20 mm, y llega a 180X con los objetivos auxiliares y los oculares opcionales.

La distancia de trabajo es de 80 mm y la interpupilar va de 56 a 76 mm. El enfoque tiene ajuste fino, la dioptría se corrige en ±5° y el sistema óptico tiene protección antihongos. Para documentar la imagen, están las cámaras Moticam 3+ y Moticam 5, con adaptadores propios.

Tubo trinocular de 45°, giro de 360°
Iluminación LED de 3 W
Aumento de 10X a 40X, hasta 180X
Cámaras Moticam opcionales

Diferenciales

Aspectos destacados del producto

Lo que distingue al 1100200600421 entre los estereomicroscopios de la tienda.

45°, giro de 360°.

Perfil y superficie.

Moticam 3+ o 5.

Zoom de 4 etapas.

Espacio para montaje.

De 0,3X a 1,5X.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 1100200600421.

Trinocular 45° Tubo

Giro de 360°.
10X a 40X Aumento

Hasta 180X con opcionales.
LED 3 W Iluminación

Perfil y superficie.
80 mm Distancia de trabajo

Libre bajo la lente.
110 o 120 V Alimentación

Red eléctrica.

Soluciones

¿Qué problemas resuelve?

Situaciones de inspección en las que el 1100200600421 es la elección correcta.

Desafío Registrar la imagen de la inspección

En un estéreo binocular, lo que se ve queda solo en el ojo del operador.

Solución

El tubo trinocular del SMZ-143-N2GG recibe las cámaras Moticam opcionales.

Desafío Ver el perfil y la superficie

Una sola fuente de luz no muestra el borde y el relieve al mismo tiempo.

Solución

El SMZ-143-N2GG tiene LED de 3 W de perfil y de superficie, con ajuste de intensidad.

Desafío Cambiar el campo y el aumento

Una sola combinación de lentes limita lo que se ve.

Solución

El SMZ-143-N2GG acepta objetivos auxiliares de 0,3X a 1,5X y oculares de 5X a 30X.

Desafío Inspección de componentes electrónicos

Las piezas electrónicas pequeñas piden aumento y espacio para el montaje.

Solución

El SMZ-143-N2GG amplía de 10X a 40X, con 80 mm de distancia de trabajo.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 377
Modelo: SMZ-143-N2GG
Voltaje: 110 e 120 V
Capacidad: Aumento de 10X a 40X (hasta 180X con lentes opcionales); distancia de trabajo de 80 mm
Tecnología: Trinocular de 45° con giro de 360°, sistema óptico Greenough, zoom de 1X a 4X (relación 1:4), iluminación LED (3 W) de contorno y de superficie
Notas y observaciones: Estereomicroscopio trinocular SMZ-143-N2GG para observación de superficies, inspección de defectos y montaje. Zoom de 4 etapas, ocular 10X (campo de 20 mm), dioptría de ±5°, enfoque fino y protección antihongos. Acepta cámaras Moticam opcionales.

Detalles técnicos

Sistema óptico: Greenough, zoom de 1X a 4X (relación de 1:4)
Ocular: 10X, campo de visión de 20 mm
Enfoque: Ajuste fino; dioptría de ±5°
Cámaras opcionales: Moticam 3+ (1100600100791) y Moticam 5 (1100600100631)
Iluminación opcional: Anular fluorescente 1101000600272, con adaptador 1101000900331

Funciones

Cómo usar el 1100200600421

Montar la cámara

Acoplar la cámara Moticam al tubo trinocular, con el adaptador correcto.

Posicionar

Colocar la pieza a 80 mm de la lente y girar el tubo hasta la posición de trabajo.

Iluminar

Ajustar la intensidad del LED de perfil y de superficie.

Observar y registrar

Elegir el aumento, enfocar con el ajuste fino y capturar la imagen con la cámara.

Variantes de la serie

Estereomicroscopios de la serie 377 disponibles en la tienda

Código	Modelo	Aumento	Iluminación
377-972A	MSM 414L	10X a 40X	Halógena
1100200600421 (este)	SMZ-143-N2GG	10X a 40X	LED
1100201300081	SMZ-161-TLED	7,5X a 45X	LED

Artículos incluidos

Estereomicroscopio trinocular SMZ-143-N2GG
Ocular 10X

Preguntas frecuentes

Preguntas y Respuestas

¿Por qué el SMZ-143-N2GG (1100200600421) es trinocular?

El tercer tubo, de 45° y con giro de 360°, permite acoplar una cámara, como las Moticam 3+ y Moticam 5 opcionales.

¿Cuál es el aumento del SMZ-143-N2GG (1100200600421)?

De 10X a 40X, con zoom de 4 etapas; con lentes opcionales, llega a 180X.

¿Cómo es la iluminación del SMZ-143-N2GG (1100200600421)?

LED de 3 W para perfil y superficie, con ajuste de intensidad.

¿Qué accesorios sirven en el SMZ-143-N2GG (1100200600421)?

Cámaras Moticam con adaptadores de 0,5X (SW0113N6) y 0,4X (SP100008), iluminador anular fluorescente, objetivos auxiliares de 0,3X a 1,5X y oculares de 5X a 30X para la línea SMZ-140/143.

¿Cuál es la distancia de trabajo del SMZ-143-N2GG (1100200600421)?

80 mm, con distancia interpupilar de 56 a 76 mm.

¿Cuál es la alimentación del SMZ-143-N2GG (1100200600421)?

110 o 120 V.
