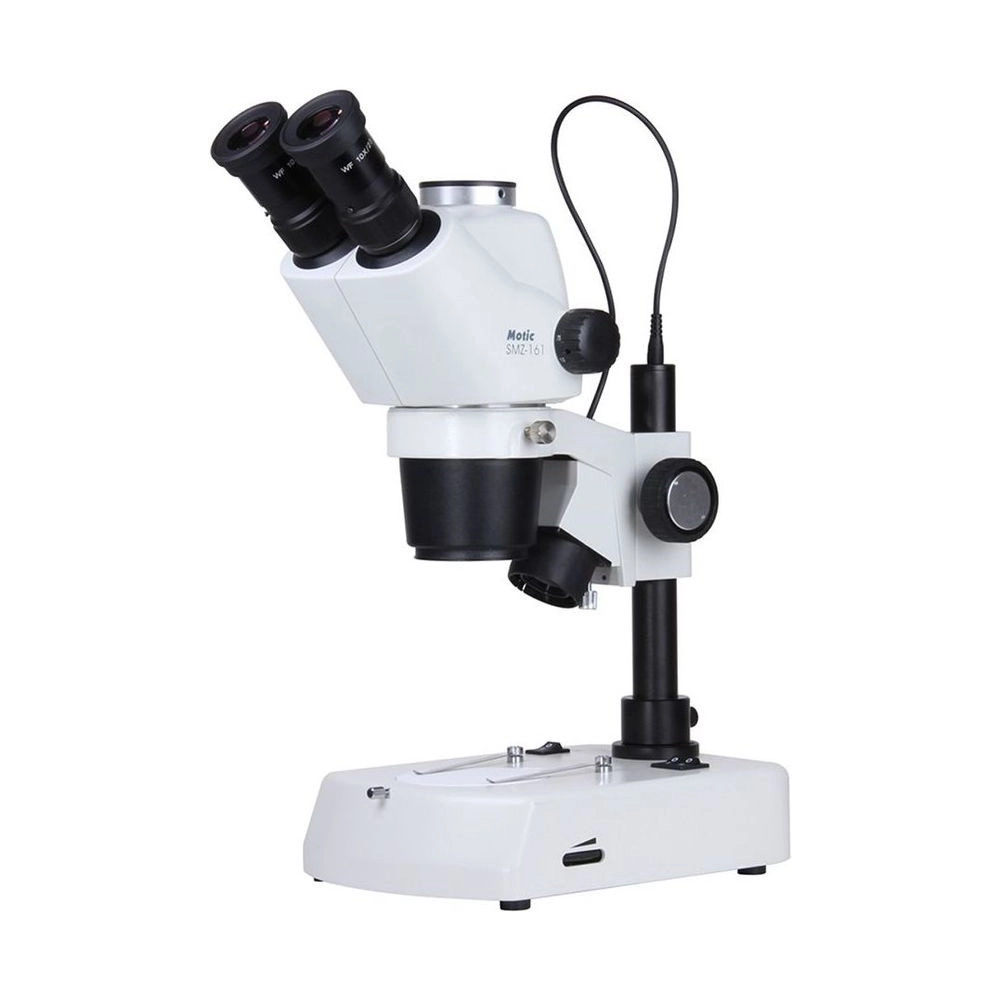

Microscopio Trinocular Estéreo - SMZ-161-TLED - 1100201300081

Microscopio Trinocular Estéreo - SMZ-161-TLED - 1100201300081 - Mitutoyo

Name: Microscopio Trinocular Estéreo - SMZ-161-TLED - 1100201300081
Brand: Mitutoyo
SKU: 1100201300081

SKU: 1100201300081

Cantidad

Sobre el producto

El Estereomicroscopio Trinocular SMZ-161-TLED Mitutoyo 1100201300081 es el estéreo de alta resolución y larga distancia de trabajo de la serie 377: son 110 mm libres bajo la lente, para inspeccionar superficies y montar piezas con espacio para las manos y las herramientas.

El zoom va de 1X a 6X, con relación de 1:6, y da aumento total de 7,5X a 45X en 5 etapas; con lentes opcionales, llega a 180X. El sistema óptico es Greenough, y el tubo trinocular de 45°, que gira 360°, acepta cámara.

La iluminación es LED de 3 W, de perfil y de superficie, con ajuste de intensidad. El ocular es de 10X con campo de 20 mm, la interpupilar va de 50 a 75 mm, la dioptría se corrige en ±5° y el sistema óptico tiene protección antihongos. Acepta alimentación de 100 a 240 V.

Distancia de trabajo de 110 mm
Zoom de 1:6, de 7,5X a 45X
Tubo trinocular de 45°
Alimentación de 100 a 240 V

Diferenciales

Aspectos destacados del producto

Lo que distingue al 1100201300081 entre los estereomicroscopios de la tienda.

Larga distancia bajo la lente.

De 7,5X a 45X.

Estéreo de la serie 377.

45°, giro de 360°.

Perfil y superficie.

Alimentación amplia.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 1100201300081.

110 mm Distancia de trabajo

La mayor de la serie 377.
7,5X a 45X Aumento

Hasta 180X con opcionales.
1X a 6X Zoom

Relación de 1:6.
50 a 75 mm Interpupilar

Ajustable.
100 a 240 V Alimentación

Red eléctrica.

Soluciones

¿Qué problemas resuelve?

Situaciones de inspección en las que el 1100201300081 es la elección correcta.

Desafío Pieza voluminosa o herramienta bajo la lente

Con poca distancia de trabajo, la pieza o la herramienta choca con el objetivo.

Solución

El SMZ-161-TLED deja 110 mm libres bajo la lente.

Desafío Pasar del panorama al detalle

Un zoom corto obliga a cambiar lentes para ver el conjunto y el detalle.

Solución

El zoom de 1:6 del SMZ-161-TLED va de 7,5X a 45X sin cambio.

Desafío Instalar en redes distintas

Los equipos de tensión fija limitan dónde pueden conectarse.

Solución

El SMZ-161-TLED acepta alimentación de 100 a 240 V.

Desafío Aumento más allá de 45X

Algunos detalles piden más aumento que el del zoom.

Solución

El SMZ-161-TLED tiene oculares de 15X y 20X y objetivos auxiliares de 0,3X a 2X propios.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 377
Modelo: SMZ-161-TLED
Voltaje: 100 a 240 V
Capacidad: Aumento de 7,5X a 45X (hasta 180X con lentes opcionales); distancia de trabajo de 110 mm
Tecnología: Trinocular de 45° con giro de 360°, sistema óptico Greenough, zoom de 1X a 6X (relación 1:6), iluminación LED (3 W) de contorno y de superficie
Notas y observaciones: Estereomicroscopio trinocular SMZ-161-TLED de alta resolución y larga distancia de trabajo, para inspección de superficies y montaje. Ocular 10X (campo de 20 mm), distancia interpupilar de 50 a 75 mm, dioptría de ±5° y protección antihongos.

Detalles técnicos

Sistema óptico: Greenough, zoom de 1X a 6X (relación de 1:6)
Tubo: Trinocular de 45°, giro de 360°
Ocular: 10X, campo de visión de 20 mm
Enfoque: Ajuste fino; dioptría de ±5°
Lentes opcionales: Oculares 10X, 15X y 20X; objetivos auxiliares de 0,3X a 2X

Funciones

Cómo usar el 1100201300081

Posicionar

Colocar la pieza bajo la lente, con 110 mm de espacio libre.

Ajustar

Regular la interpupilar (50 a 75 mm) y la dioptría (±5°).

Ampliar

Usar el zoom de 1:6, de 7,5X a 45X, y enfocar con el ajuste fino.

Iluminar

Ajustar la intensidad del LED de perfil y de superficie.

Variantes de la serie

Estereomicroscopios de la serie 377 disponibles en la tienda

Código	Modelo	Aumento	Iluminación
377-972A	MSM 414L	10X a 40X	Halógena
1100200600421	SMZ-143-N2GG	10X a 40X	LED
1100201300081 (este)	SMZ-161-TLED	7,5X a 45X	LED

Artículos incluidos

Estereomicroscopio trinocular SMZ-161-TLED
Ocular 10X

Preguntas frecuentes

Preguntas y Respuestas

¿Qué diferencia al SMZ-161-TLED (1100201300081)?

La alta resolución y la larga distancia de trabajo, de 110 mm, con zoom de 1:6 y aumento de 7,5X a 45X.

¿Cuál es el aumento del SMZ-161-TLED (1100201300081)?

De 7,5X a 45X, con zoom de 5 etapas; con lentes opcionales, llega a 180X.

¿Cuál es la distancia de trabajo del SMZ-161-TLED (1100201300081)?

110 mm, con distancia interpupilar ajustable de 50 a 75 mm.

¿Qué lentes opcionales acepta el SMZ-161-TLED (1100201300081)?

Oculares de 10X, 15X y 20X y objetivos auxiliares de 0,3X, 0,5X, 0,63X, 0,75X, 1,5X y 2X, propios del SMZ-161.

¿Cómo es la iluminación del SMZ-161-TLED (1100201300081)?

LED de 3 W para perfil y superficie, con ajuste de intensidad.

¿Cuál es la alimentación del SMZ-161-TLED (1100201300081)?

100 a 240 V.
