Patrón de cerámica lineal serie 311 - Estándar para medición de linealidad - ...

Patrón de cerámica lineal serie 311 - Estándar para medición de linealidad - 311-305 - Mitutoyo

Name: Patrón de cerámica lineal serie 311 - Estándar para medición de linealidad - 311-305
Brand: Mitutoyo
SKU: 311-305

SKU: 311-305

Cantidad

Sobre el producto

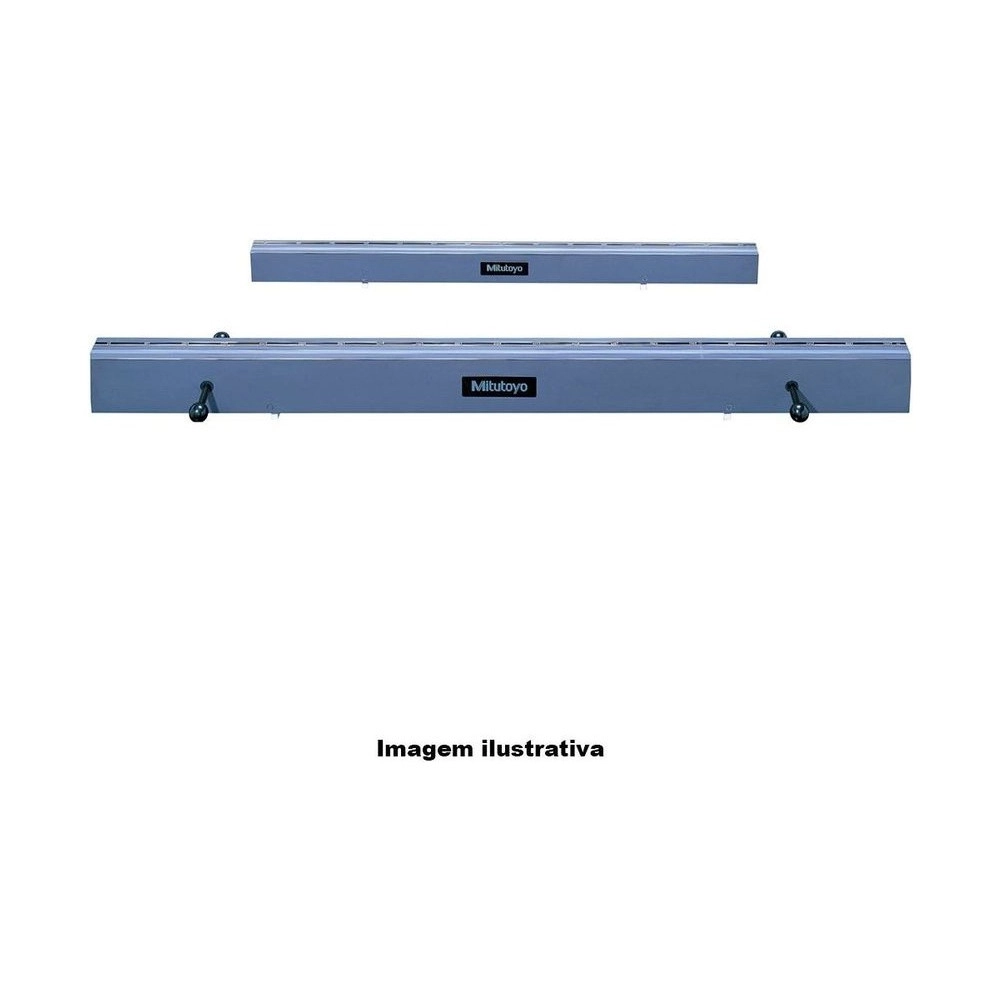

El Patrón Lineal de Cerámica Mitutoyo 311-305 es el CERA Straight Master de la serie 311, en el modelo de alta exactitud. Tiene 700 mm de longitud nominal y linealidad de 0,5 µm, en la misma sección de 35 × 50 mm del 311-302. Sirve para inspeccionar la rectitud del recorrido de máquinas herramienta, MMC y máquinas de medición de forma.

Mide 740 mm de largo y pesa 3 kg. Es el mayor de la línea sin las manijas que acompañan a los modelos de 1000 y 1300 mm.

Estuche de madera, 3 bloques auxiliares de cerámica, gamuza, guantes y manual acompañan al patrón. El cuerpo es de cerámica de alúmina, resistente a la abrasión y estable con el tiempo, y las superficies de referencia están lapeadas para superar la exactitud de los modelos convencionales.

700 mm de referencia · 3 kg
Alta exactitud · linealidad de 0,5 µm
Cuerpo de cerámica · referencia lapeada
Dimensiones de 740 × 35 × 50 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 311-305 entre los patrones lineales de cerámica de la serie 311.

Longitud nominal y linealidad.

La misma del modelo de 400 mm.

Poco cambio dimensional con el tiempo.

Rectitud del recorrido.

3 piezas de cerámica, en el estuche.

Uno de los tres tipos de la línea.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 311-305.

700 mm Longitud nominal

Tramo cubierto por la especificación.
0,5 µm Linealidad

En la franja central de 6 mm.
Alúmina Material

Resiste la abrasión y es estable.
3 kg Masa

740 × 35 × 50 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 311-305 es la elección correcta.

Desafío Carrera entre 400 y 1000 mm

El de 400 mm no cubre la carrera y el de 1000 mm sobra.

Solución

El 311-305 tiene 700 mm de longitud nominal.

Desafío Patrón largo y liviano

Los modelos de 1000 mm ya superan los 8 kg.

Solución

El 311-305 pesa 3 kg.

Desafío Eje que no se mueve recto

El desvío de rectitud del eje pasa a la pieza mecanizada o medida.

Solución

El 311-305 es la referencia para inspeccionar la rectitud del recorrido.

Desafío Flexión por el peso propio

Apoyado en el lugar equivocado, el patrón se flexiona y la medida sale mal.

Solución

El catálogo indica apoyar el 311-305 a 0,2232 × la longitud de cada lado.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 311
Modelo: estándar para la medición de linealidad
Marca: Mitutoyo
Capacidad: 700mm
Linealidad: 0,5µm
Dimensiones (L×A×H): 740×35×50mm

Detalles técnicos

Línea: Patrón lineal de cerámica (CERA Straight Master), modelo de alta exactitud
Material: Cerámica de alúmina
Superficie de referencia: Lapeada; linealidad garantizada en la franja central de 6 mm de ancho, en la longitud efectiva
Apoyo para la medición: Puntos a 0,2232 × la longitud total de cada lado, para minimizar la deflexión
Masa: 3 kg
Accesorios estándar: Manual, estuche de madera, 3 bloques auxiliares de cerámica, gamuza y guantes
Otras versiones (catálogo): Ultra exactitud 311-332 a 311-339; cara doble 311-352 a 311-359; sufijo -20 (certificado de inspección) y -22 (certificado de calibración)

Funciones

Cómo trabaja el 311-305

Referencia de linealidad

Para inspeccionar el recorrido de elementos móviles de máquinas.

Franja garantizada

Linealidad garantizada en la franja central de 6 mm de ancho.

Apoyo definido

Puntos de apoyo a 0,2232 × la longitud de cada lado.

Variantes de la serie

Patrones lineales de cerámica de la serie 311 disponibles en la tienda

Código	Longitud nominal	Linealidad	Masa
311-302	400 mm	0,3 µm	1,8 kg
311-305 (este)	700 mm	0,5 µm	3 kg
311-307	1000 mm	1,0 µm	8 kg
311-309	1300 mm	1,5 µm	10 kg

Artículos incluidos

Patrón Lineal de Cerámica 311-305
Manual del usuario
Estuche de madera
Bloques auxiliares de cerámica (3 piezas)
Gamuza
Guantes

Preguntas frecuentes

Preguntas y Respuestas

¿De qué material es el 311-305?

De cerámica de alúmina, con alta resistencia a la abrasión y poco cambio dimensional con el paso del tiempo.

¿Cuál es la linealidad del 311-305?

0,5 µm en 700 mm de longitud nominal.

¿El 311-305 viene con manijas?

No. Según el catálogo, las 4 manijas acompañan a los modelos 311-307 y 311-309, de 1000 y 1300 mm.

¿Existen otras versiones del 311-305?

En el catálogo, la línea también tiene los modelos de ultra exactitud (311-332 a 311-339) y de cara doble (311-352 a 311-359), que la tienda no vende.

¿Existe el 311-305 con certificado?

El catálogo trae los sufijos -20, con certificado de inspección, y -22, con certificado de calibración.
