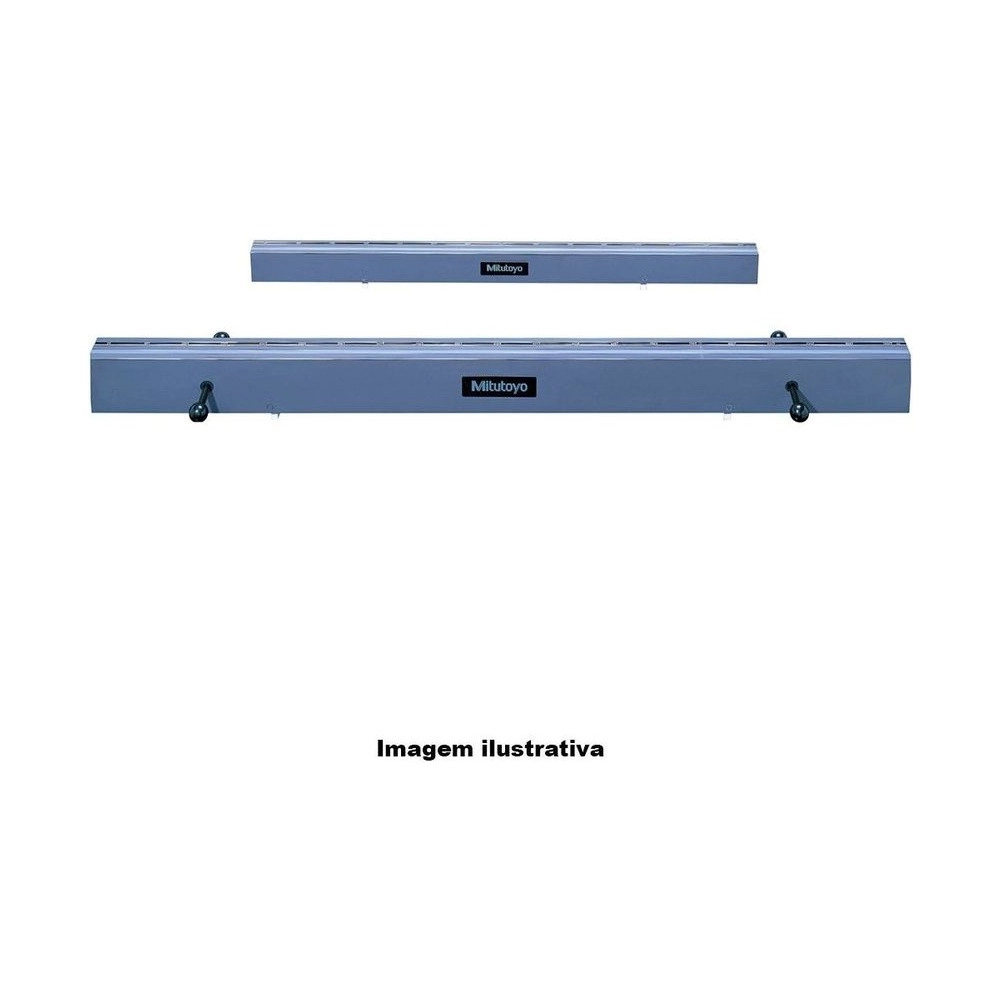

Comprobar si el eje de una máquina se mueve en línea recta es el trabajo del Patrón Lineal de Cerámica Mitutoyo 311-307, de la serie 311: sirve de referencia de linealidad para máquinas herramienta, MMC y máquinas de medición de forma. Tiene 1000 mm de longitud nominal y linealidad de 1,0 µm, con sección mayor, de 45 × 80 mm.

Pesa 8 kg y es el primero de la línea que viene con 4 manijas, según el catálogo.

Está hecho de cerámica de alúmina, con alta resistencia a la abrasión y poco cambio dimensional con el tiempo, y tiene superficies de referencia lapeadas con precisión, para alcanzar una exactitud mayor que la de los modelos convencionales. Viene en estuche de madera, con bloques auxiliares de cerámica, gamuza y guantes.

Patrón de 1000 mm · masa de 8 kg
Linealidad declarada: 1,0 µm
Cerámica de alúmina · superficies lapeadas
Sección y longitud: 1040 × 45 × 80 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 311-307 entre los patrones lineales de cerámica de la serie 311.

Un metro de referencia de linealidad.

Acompañan al patrón, según el catálogo.

Alúmina, estable a lo largo del tiempo.

Más exactitud que los modelos convencionales.

Acompañan al patrón.

0,2232 × la longitud de cada lado.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 311-307.

1000 mm Longitud nominal

Referencia a lo largo de 1000 mm.
1,0 µm Linealidad

Declarada por el catálogo 2019.
Alúmina Material

Cerámica resistente a la abrasión.
8 kg Masa

1040 × 45 × 80 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 311-307 es la elección correcta.

Desafío Eje de un metro

El de 700 mm no cubre una carrera de 1000 mm.

Solución

El 311-307 tiene 1000 mm de longitud nominal.

Desafío Mover un patrón de 8 kg

Tomar un patrón largo por las caras puede marcar la superficie de referencia.

Solución

El 311-307 viene con 4 manijas.

Desafío Patrón que se desgasta

Un patrón que pierde forma con el uso deja de ser referencia.

Solución

La cerámica de alúmina del 311-307 resiste la abrasión y cambia poco de dimensión con el tiempo.

Desafío Dónde vale la linealidad

Medir fuera de la franja garantizada cambia el resultado.

Solución

En el 311-307, la especificación vale en la franja central de 6 mm de ancho, en la longitud efectiva.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 311
Modelo: estándar para la medición de linealidad
Marca: Mitutoyo
Capacidad: 1000mm
Linealidad: 1,0µm
Dimensiones (L×A×H): 1040×45×80mm

Detalles técnicos

Línea: Patrón lineal de cerámica (CERA Straight Master), modelo de alta exactitud
Material: Cerámica de alúmina
Superficie de referencia: Lapeada; linealidad garantizada en la franja central de 6 mm de ancho, en la longitud efectiva
Apoyo para la medición: Puntos a 0,2232 × la longitud total de cada lado, para minimizar la deflexión
Masa: 8 kg
Accesorios estándar: Manual, estuche de madera, 3 bloques auxiliares de cerámica, gamuza y guantes; 4 manijas
Otras versiones (catálogo): Ultra exactitud 311-332 a 311-339; cara doble 311-352 a 311-359; sufijo -20 (certificado de inspección) y -22 (certificado de calibración)

Funciones

Cómo trabaja el 311-307

Referencia de linealidad

Para inspeccionar el recorrido de elementos móviles de máquinas.

Franja garantizada

Linealidad garantizada en la franja central de 6 mm de ancho.

Apoyo definido

Puntos de apoyo a 0,2232 × la longitud de cada lado.

Variantes de la serie

Patrones lineales de cerámica de la serie 311 disponibles en la tienda

Código	Longitud nominal	Linealidad	Masa
311-302	400 mm	0,3 µm	1,8 kg
311-305	700 mm	0,5 µm	3 kg
311-307 (este)	1000 mm	1,0 µm	8 kg
311-309	1300 mm	1,5 µm	10 kg

Artículos incluidos

Patrón Lineal de Cerámica 311-307
Manual del usuario
Estuche de madera
Bloques auxiliares de cerámica (3 piezas)
Gamuza
Guantes
Manijas (4 piezas)

Preguntas frecuentes

Preguntas y Respuestas

¿En qué franja se garantiza la linealidad del 311-307?

En la franja central de 6 mm de ancho de la superficie lapeada, a lo largo de la longitud efectiva.

¿Cuál es la linealidad del 311-307?

1,0 µm en 1000 mm de longitud nominal.

¿Qué acompaña al 311-307?

Manual, estuche de madera, 3 bloques auxiliares de cerámica, gamuza y guantes, además de las 4 manijas que el catálogo indica para el 311-307 y el 311-309.

¿Existe el 311-307 con certificado?

El catálogo trae los sufijos -20, con certificado de inspección, y -22, con certificado de calibración.

¿Existen otras versiones del 311-307?

En el catálogo, la línea también tiene los modelos de ultra exactitud (311-332 a 311-339) y de cara doble (311-352 a 311-359), que la tienda no vende.
