Name: Patrón de cerámica lineal serie 311 - Estándar para medición de linealidad - 311-309
Brand: Mitutoyo
SKU: 311-309

SKU: 311-309

Cantidad

Sobre el producto

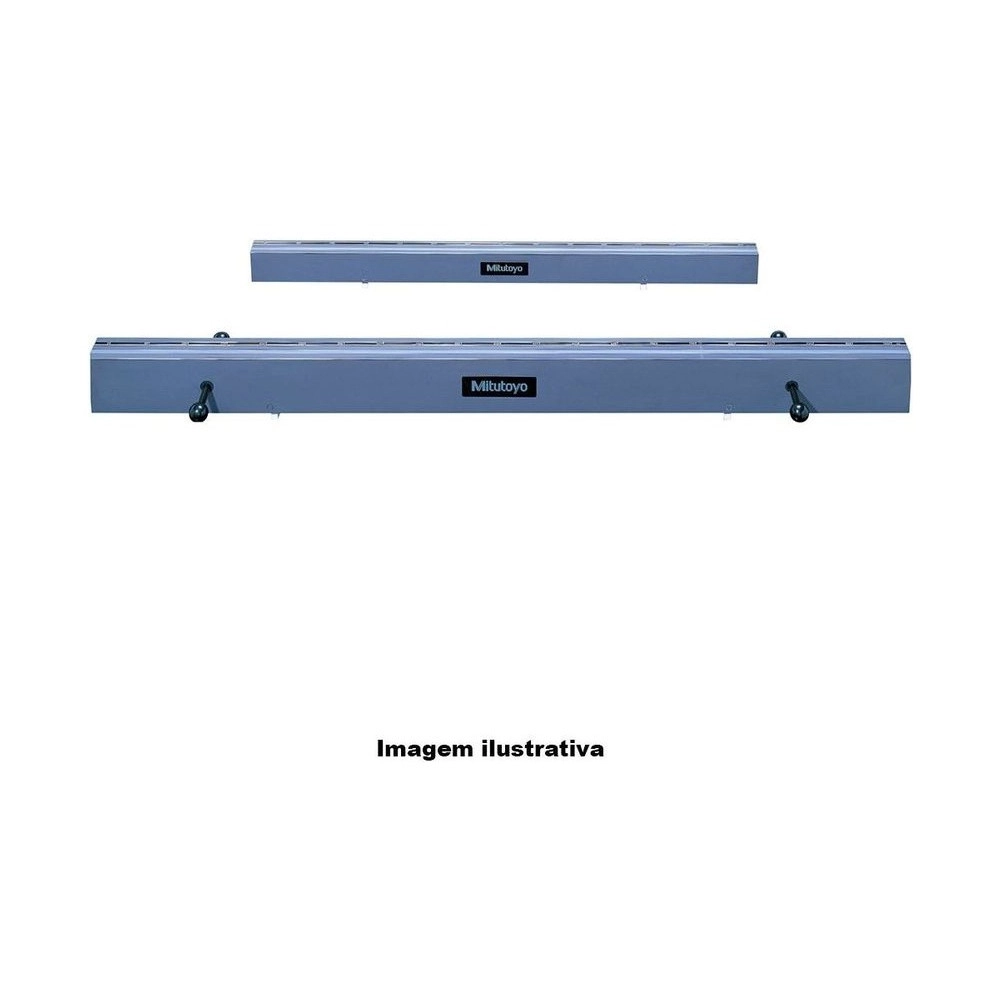

El Patrón Lineal de Cerámica Mitutoyo 311-309, de la serie 311, se usa en la inspección de la rectitud del recorrido de elementos móviles de máquinas herramienta, MMC y máquinas de medición de forma. Es el patrón lineal de cerámica más grande de la tienda: 1300 mm de longitud nominal, con linealidad de 1,5 µm.

Mide 1340 × 45 × 80 mm y pesa 10 kg. Como el 311-307, viene con 4 manijas.

Las superficies de referencia están lapeadas con precisión, lo que da más exactitud que en los modelos convencionales, y la cerámica de alúmina resiste la abrasión y cambia poco de dimensión con el paso del tiempo. Incluye estuche de madera, 3 bloques auxiliares de cerámica, gamuza y guantes.

Referencia de 1300 mm · 10 kg en total
Linealidad de 1,5 µm · modelo de alta exactitud
Superficies lapeadas · cuerpo de alúmina
1340 × 45 × 80 mm (L × A × Alt)

Diferenciales

Aspectos destacados del producto

Lo que distingue al 311-309 entre los patrones lineales de cerámica de la serie 311.

El mayor patrón lineal de cerámica de la tienda.

Para mover el patrón.

Franja central de 6 mm garantizada.

También para medición de forma.

Apoyo indicado por el catálogo.

Nombre de la línea en el catálogo.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 311-309.

1300 mm Longitud nominal

Base de la linealidad declarada.
1,5 µm Linealidad

Con el patrón apoyado en los puntos indicados.
Alúmina Material

Poco cambio dimensional con el tiempo.
10 kg Masa

1340 × 45 × 80 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 311-309 es la elección correcta.

Desafío Eje de más de un metro

Con 1000 mm, el patrón no cubre toda la carrera.

Solución

El 311-309 tiene 1300 mm de longitud nominal.

Desafío Apoyo de un patrón largo

En un patrón largo, la flexión por el peso propio entra en la medida.

Solución

El catálogo indica los puntos de apoyo a 0,2232 × la longitud de cada lado, para minimizar la deflexión.

Desafío Referencia mejor que la convencional

Un patrón común puede tener exactitud parecida a la de la máquina.

Solución

Las superficies lapeadas del 311-309 alcanzan más exactitud que los modelos convencionales.

Desafío Flexión por el peso propio

Apoyado en el lugar equivocado, el patrón se flexiona y la medida sale mal.

Solución

El catálogo indica apoyar el 311-309 a 0,2232 × la longitud de cada lado.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 311
Modelo: estándar para la medición de linealidad
Marca: Mitutoyo
Capacidad: 1300mm
Linealidad: 1,5µm
Dimensiones (L×A×H): 1340×45×80mm

Detalles técnicos

Línea: Patrón lineal de cerámica (CERA Straight Master), modelo de alta exactitud
Material: Cerámica de alúmina
Superficie de referencia: Lapeada; linealidad garantizada en la franja central de 6 mm de ancho, en la longitud efectiva
Apoyo para la medición: Puntos a 0,2232 × la longitud total de cada lado, para minimizar la deflexión
Masa: 10 kg
Accesorios estándar: Manual, estuche de madera, 3 bloques auxiliares de cerámica, gamuza y guantes; 4 manijas
Otras versiones (catálogo): Ultra exactitud 311-332 a 311-339; cara doble 311-352 a 311-359; sufijo -20 (certificado de inspección) y -22 (certificado de calibración)

Funciones

Cómo trabaja el 311-309

Referencia de linealidad

Para inspeccionar el recorrido de elementos móviles de máquinas.

Franja garantizada

Linealidad garantizada en la franja central de 6 mm de ancho.

Apoyo definido

Puntos de apoyo a 0,2232 × la longitud de cada lado.

Variantes de la serie

Patrones lineales de cerámica de la serie 311 disponibles en la tienda

Código	Longitud nominal	Linealidad	Masa
311-302	400 mm	0,3 µm	1,8 kg
311-305	700 mm	0,5 µm	3 kg
311-307	1000 mm	1,0 µm	8 kg
311-309 (este)	1300 mm	1,5 µm	10 kg

Artículos incluidos

Patrón Lineal de Cerámica 311-309
Manual del usuario
Estuche de madera
Bloques auxiliares de cerámica (3 piezas)
Gamuza
Guantes
Manijas (4 piezas)

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 311-309?

Para inspeccionar la rectitud del recorrido de elementos móviles de máquinas herramienta, MMC y máquinas de medición de forma.

¿Cuál es la linealidad del 311-309?

1,5 µm en 1300 mm de longitud nominal.

¿Dónde apoyar el 311-309?

En los puntos de apoyo a 0,2232 × la longitud total de cada lado, como indica el catálogo. Así se mide la linealidad, para minimizar la deflexión.

¿Existen otras versiones del 311-309?

En el catálogo, la línea también tiene los modelos de ultra exactitud (311-332 a 311-339) y de cara doble (311-352 a 311-359), que la tienda no vende.

¿Existe el 311-309 con certificado?

El catálogo trae los sufijos -20, con certificado de inspección, y -22, con certificado de calibración.
