Name: Patrón de cerámica lineal serie 311 - Patrón para medición de linealidad - 311-302
Brand: Mitutoyo
SKU: 311-302

SKU: 311-302

Cantidad

Sobre el producto

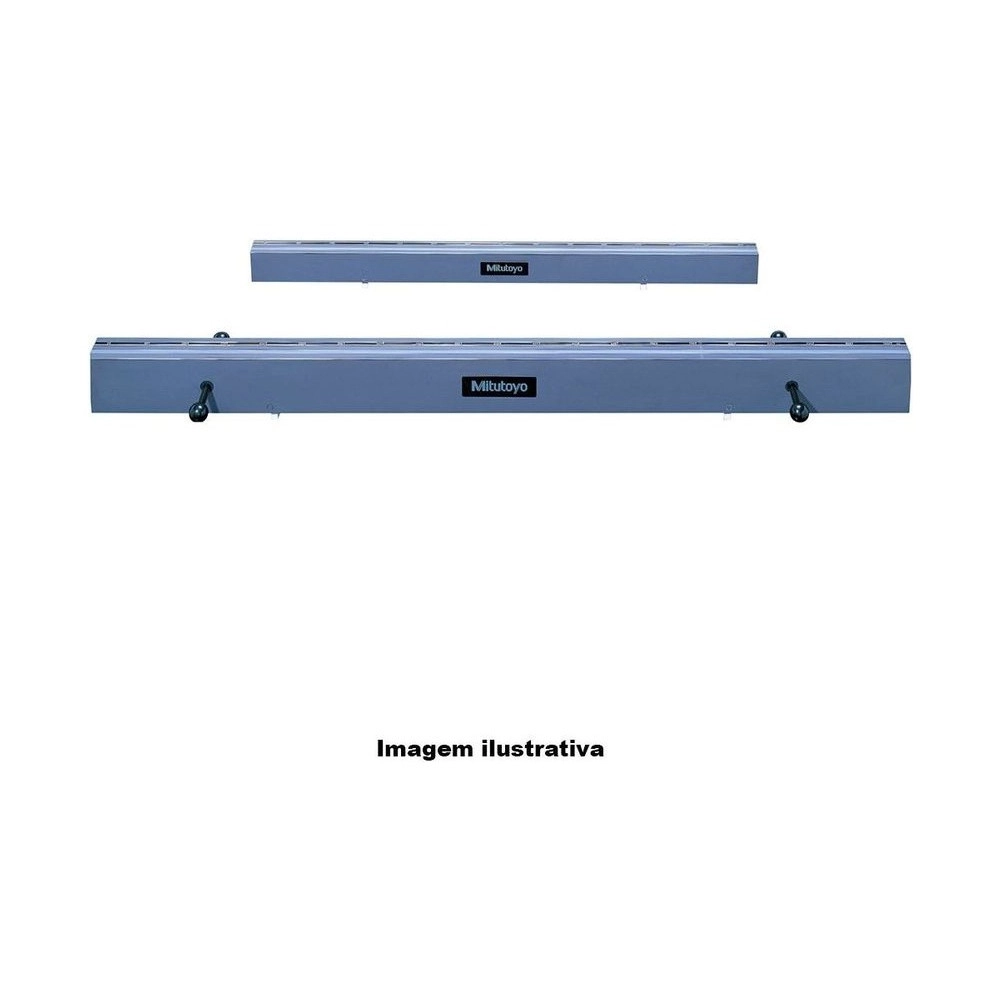

El Patrón Lineal de Cerámica Mitutoyo 311-302, de la serie 311, se usa en la inspección de la rectitud del recorrido de elementos móviles de máquinas herramienta, MMC y máquinas de medición de forma. Es el patrón lineal de cerámica más pequeño de la tienda: 400 mm de longitud nominal, con linealidad de 0,3 µm.

Mide 440 × 35 × 50 mm y pesa 1,8 kg, el más liviano de la línea.

Las superficies de referencia están lapeadas con precisión, lo que da más exactitud que en los modelos convencionales, y la cerámica de alúmina resiste la abrasión y cambia poco de dimensión con el paso del tiempo. Incluye estuche de madera, 3 bloques auxiliares de cerámica, gamuza y guantes.

Longitud nominal de 400 mm · 1,8 kg
0,3 µm de linealidad · alta exactitud
Alúmina resistente a la abrasión
Mide 440 × 35 × 50 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 311-302 entre los patrones lineales de cerámica de la serie 311.

En 400 mm de longitud nominal.

440 × 35 × 50 mm.

Franja central de 6 mm garantizada.

También para medición de forma.

Apoyo indicado por el catálogo.

Nombre de la línea en el catálogo.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 311-302.

400 mm Longitud nominal

Longitud en que se mide la linealidad.
0,3 µm Linealidad

Medida con el apoyo a 0,2232 × L de cada lado.
Alúmina Material

Cerámica técnica.
1,8 kg Masa

440 × 35 × 50 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 311-302 es la elección correcta.

Desafío Carrera corta con tolerancia fina

Un patrón demasiado largo sobra en máquinas de carrera corta.

Solución

El 311-302 tiene 400 mm, con 0,3 µm de linealidad.

Desafío Llevar el patrón hasta la máquina

Un patrón pesado retrasa el montaje de la verificación.

Solución

El 311-302 pesa 1,8 kg.

Desafío Referencia mejor que la convencional

Un patrón común puede tener exactitud parecida a la de la máquina.

Solución

Las superficies lapeadas del 311-302 alcanzan más exactitud que los modelos convencionales.

Desafío Dónde vale la linealidad

Medir fuera de la franja garantizada cambia el resultado.

Solución

En el 311-302, la especificación vale en la franja central de 6 mm de ancho, en la longitud efectiva.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 311
Modelo: estándar para la medición de linealidad
Marca: Mitutoyo
Capacidad: 400mm
Linealidad: 0,3µm
Dimensiones (L×A×H): 440×35×50mm

Detalles técnicos

Línea: Patrón lineal de cerámica (CERA Straight Master), modelo de alta exactitud
Material: Cerámica de alúmina
Superficie de referencia: Lapeada; linealidad garantizada en la franja central de 6 mm de ancho, en la longitud efectiva
Apoyo para la medición: Puntos a 0,2232 × la longitud total de cada lado, para minimizar la deflexión
Masa: 1,8 kg
Accesorios estándar: Manual, estuche de madera, 3 bloques auxiliares de cerámica, gamuza y guantes
Otras versiones (catálogo): Ultra exactitud 311-332 a 311-339; cara doble 311-352 a 311-359; sufijo -20 (certificado de inspección) y -22 (certificado de calibración)

Funciones

Cómo trabaja el 311-302

Referencia de linealidad

Para inspeccionar el recorrido de elementos móviles de máquinas.

Franja garantizada

Linealidad garantizada en la franja central de 6 mm de ancho.

Apoyo definido

Puntos de apoyo a 0,2232 × la longitud de cada lado.

Variantes de la serie

Patrones lineales de cerámica de la serie 311 disponibles en la tienda

Código	Longitud nominal	Linealidad	Masa
311-302 (este)	400 mm	0,3 µm	1,8 kg
311-305	700 mm	0,5 µm	3 kg
311-307	1000 mm	1,0 µm	8 kg
311-309	1300 mm	1,5 µm	10 kg

Artículos incluidos

Patrón Lineal de Cerámica 311-302
Manual del usuario
Estuche de madera
Bloques auxiliares de cerámica (3 piezas)
Gamuza
Guantes

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 311-302?

Para inspeccionar la rectitud del recorrido de elementos móviles de máquinas herramienta, MMC y máquinas de medición de forma.

¿Cuál es la linealidad del 311-302?

0,3 µm en 400 mm de longitud nominal, medida con el patrón apoyado en los puntos que indica el catálogo.

¿Cuánto pesa el 311-302?

1,8 kg, con 440 × 35 × 50 mm.

¿Existe el 311-302 con certificado?

El catálogo trae los sufijos -20, con certificado de inspección, y -22, con certificado de calibración.

¿Existen otras versiones del 311-302?

En el catálogo, la línea también tiene los modelos de ultra exactitud (311-332 a 311-339) y de cara doble (311-352 a 311-359), que la tienda no vende.
