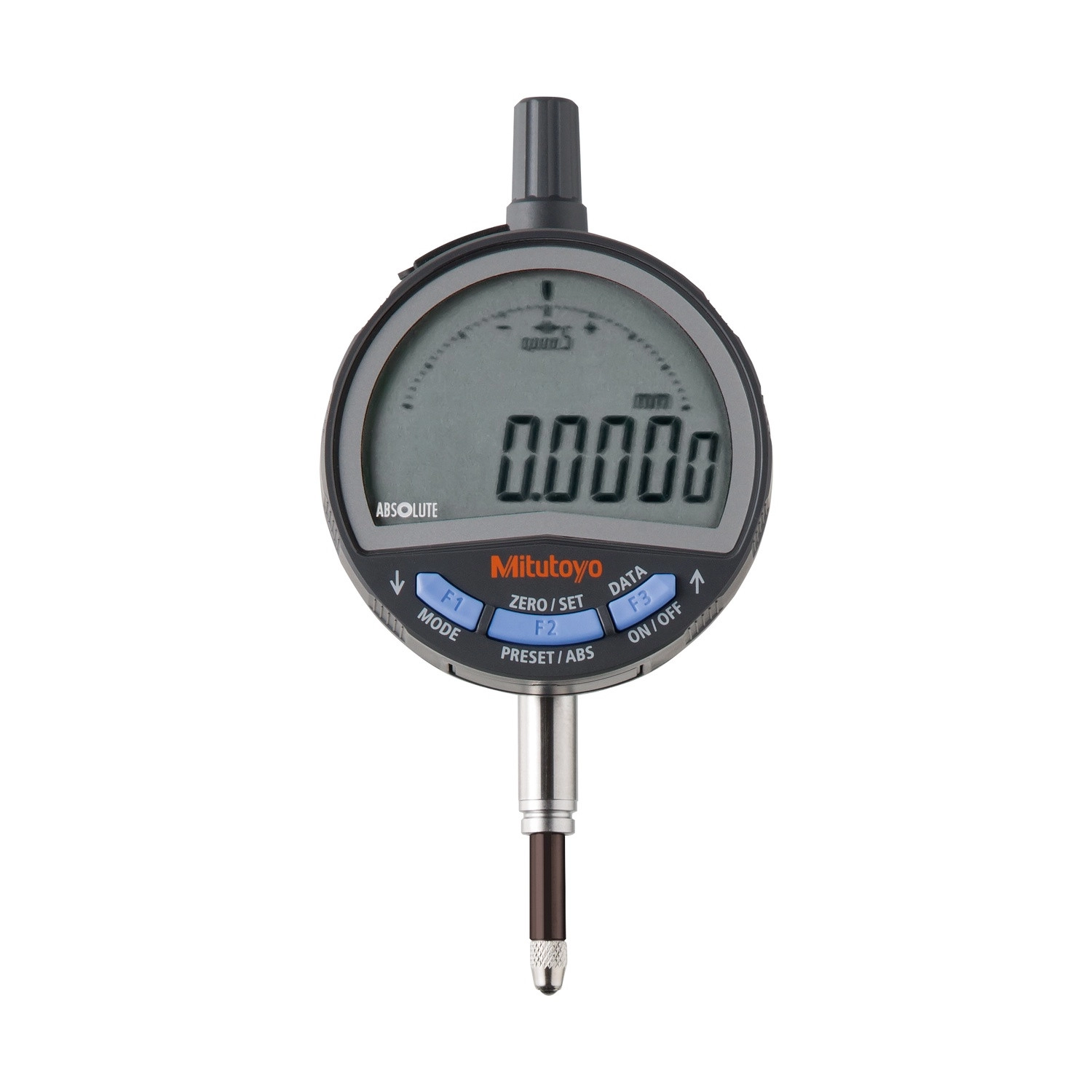

Reloj Comparador Dig 12,7mm/ 0,0005mm ID-C tapa con oreja con baja fuerza de medición- 543-705 - Mitutoyo Tienda Oficial | Producto Original Reloj Comparador Dig 12,7mm/ 0,0005mm ID-C tapa con oreja con baja fuerza de medición- 543-705 - Mitutoyo Tienda Oficial | Producto Original
Video
Reloj Comparador Dig 12,7mm/ 0,0005mm ID-C tapa con oreja con baja fuerza de medición- 543-705 - Mitutoyo Tienda Oficial | Producto Original

Reloj Comparador Dig 12,7mm/ 0,0005mm ID-C tapa con oreja con baja fuerza de medición- 543-705 - Mitutoyo

SKU: 543-705

¿Cómo funciona la cotización?

1Haz clic en “Solicitar Cotización” para agregar el producto.
2Abre “Ver cotización” y completa el formulario con tus datos.
3Nuestro equipo te responde con precio, plazo y disponibilidad.

Producto original Mitutoyo con garantía. Cotización sin compromiso.

¿Prefieres hablar con nosotros?

Fesepsa S.A. · (+51) 989 862 086 · Central (01) 451-1052

Garantía
Producto original Mitutoyo
Accesorios incluidos
Pila CR2032, resortes y pesas de ajuste, certificado de inspección
Compra Segura
100% protegida
Sobre el producto

Modelo de baja fuerza de medición de la serie 543 ID-C, y la fuerza no es un número fijo: es un rango ajustable de 0,4 a 0,7 N, regulado por resortes y pesas que acompañan al instrumento como accesorio estándar.

Eso cambia lo que se puede medir. Con 1,5 N, la fuerza estándar de la línea, la punta marca goma, plástico delgado y chapa de pared delgada, y la lectura sale menor que la medida real. Bajando a 0,4 N, la pieza deja de ceder bajo la punta.

La capacidad es de 12,7 mm, con resolución seleccionable entre 0,0005, 0,001 y 0,01 mm y exactitud de 0,003 mm. La tapa trasera es con oreja y la masa, 170 g; la versión de trasera plana es el 543-705B.

Resumen técnico
  • Fuerza ajustable de 0,4 a 0,7 N · para material que cede
  • Ajuste por resortes y pesas · accesorio estándar
  • Resolución seleccionable: 0,0005 · 0,001 · 0,01 mm
  • Capacidad 12,7 mm · exactitud 0,003 mm · 170 g

Aspectos destacados del producto

Lo que distingue al 543-705 dentro de la serie 543 ID-C.

Fuerza de 0,4 a 0,7 N

Rango ajustable, contra 1,5 N del modelo estándar.

Ajuste por resorte y pesa

Resortes y pesas vienen junto con el instrumento.

Para pieza que cede

Materiales que ceden bajo la punta, como goma y chapa delgada.

Tres resoluciones

0,0005, 0,001 o 0,01 mm, elegidas en el reloj.

Exactitud de 0,003 mm

La misma del modelo estándar de la línea.

Tapa con oreja

Agujero de fijación, para sujetar con tornillo en el dispositivo.

Características principales

Lo que significa en la práctica cada dato del 543-705.

  • Ajustable, 0,4 a 0,7 N FUERZA DE MEDICIÓN

    La característica que define el modelo. No es un valor de fábrica: el operario elige dentro del rango, combinando los resortes y las pesas que vienen con el instrumento.

  • Material que cede bajo la punta POR QUÉ IMPORTA

    Con la fuerza estándar de 1,5 N, la goma, el plástico delgado y la chapa delgada se hunden bajo la punta y la lectura sale menor que la pieza. Bajar a 0,4 N saca ese error de la medición.

  • Resortes y pesas, accesorio estándar AJUSTE

    Acompañan al instrumento. El catálogo trae la combinación para cada orientación del husillo, con la fuerza máxima de cada una, y advierte que operar fuera de ella no está garantizado.

  • Seleccionable: 0,0005 / 0,001 / 0,01 mm RESOLUCIÓN

    La misma flexibilidad del modelo estándar: un reloj cubre de la pieza de tolerancia ajustada a la revisión de rutina.

  • 0,003 mm EXACTITUD

    Idéntica a la del 543-700. Bajar la fuerza no cuesta exactitud: lo que cambia es cuánto presiona la punta sobre la pieza.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 543-705 es la elección correcta.

Desafío La pieza se hunde bajo la punta

La goma, el plástico delgado y la chapa de pared delgada ceden bajo la fuerza de un comparador común, y la lectura sale sistemáticamente menor que la medida real. El error no aparece en la calibración del instrumento, porque el instrumento está bien.

Solución

El 543-705 ajusta la fuerza entre 0,4 y 0,7 N, lo suficiente para que el material no ceda.

Desafío Cada pieza pide una fuerza distinta

Un banco que mide goma y metal en la misma jornada necesitaría dos comparadores, uno de cada fuerza.

Solución

La fuerza del 543-705 es ajustable dentro del rango, por la combinación de resorte y pesa que acompaña al instrumento.

Desafío No saber qué combinación usar

Resortes y pesas sueltos en la caja, sin referencia, se vuelven prueba y error, y el resultado no es repetible entre operarios.

Solución

El catálogo del fabricante trae la combinación para cada orientación del husillo, con la fuerza máxima de cada una, y dice cuáles no están garantizadas.

Desafío Perder exactitud al bajar la fuerza

La suposición común es que un instrumento de baja fuerza mide peor, y eso lleva a aceptar el modelo estándar incluso en piezas que ceden.

Solución

La exactitud del 543-705 es de 0,003 mm, la misma del 543-700, de fuerza estándar.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

  • Serie: ID-C
  • Fuerza de medición: 0,7N o menor
  • Vida útil de la batería: Aprox. 2.700 horas con uso continuo
  • Batería: CR2032 (accesorio estándar para operación inicial)
  • Sistema de Medición: Métrico (mm)
  • Alcance (mm): 0-12,7mm
  • Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
  • Exactitud (mm): ±0,003mm
  • Protección IP: IP42
  • Precisión: 0,003mm
  • Salida de Datos: Sí
  • Tecnología: Absolute
  • Tapa trasera: Con oreja
  • Diámetro del vástago: 8mm
  • Histéresis: 0,002mm
  • Repetibilidad: 0,002mm

Detalles técnicos

Ajuste de la fuerza
Ajustable de 0,4 a 0,7 N, según la combinación de resorte y pesa
Cómo se ajusta
Combinando los resortes y las pesas que acompañan al instrumento como accesorio estándar
Tabla del fabricante
El catálogo trae la combinación de resorte y pesa para cada orientación del husillo, con la fuerza máxima de cada una; operar fuera de ella no está garantizado
Resoluciones seleccionables
0,0005 mm, 0,001 mm y 0,01 mm, elegidas en el propio instrumento
Fijación de la tapa
Con oreja, para fijación con tornillo. Masa de 170 g; el 543-705B, de tapa lisa, pesa 160 g
Pila
CR2032 (1 pieza), provista para verificación de funcionamiento
Sensor ABSOLUTE
ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla
LCD de 6 dígitos con símbolos
Capacidad
12,7 mm

Funciones

Funciones de operación del 543-705
Ajuste de la fuerza de medición

La fuerza se define por la combinación de resorte y pesa, dentro del rango de 0,4 a 0,7 N. El catálogo indica la combinación para cada orientación del husillo y la fuerza máxima resultante.

Resolución seleccionable

Tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm, elegidas en el reloj, sin accesorio.

Preset y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia usada.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta cabeza abajo en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa o no.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en red de medición y control estadístico de proceso.

Transmisión de datos

Este reloj tiene salida de datos Digimatic con conector tipo SF. Elija la forma de llevar las lecturas a la computadora:

OpciónQué comprarIndicada para
1. Cable USB directo (Input Tool)06AGQ001FBanco fijo junto a la computadora
2. U-WAVE fit por radiofrecuencia02AZF700 + 264-622B + 02AZD810EVarios bancos · sin cable hasta la computadora
3. U-WAVE fit por radiofrecuencia con zumbador02AZF700 + 264-623B + 02AZD810EVarios bancos · aviso sonoro en cada envío
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUn puesto de trabajo · computadora con Bluetooth
5. U-WAVE fit por Bluetooth con señal sonora02AZF700 + 264-627BUn puesto de trabajo · confirmación visible y audible
6. Transmisor inalámbrico U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVarios bancos · transmisor separado del reloj
7. Transmisor inalámbrico U-WAVE-T con zumbador02AZG011 + 02AZD880H + 02AZD810EVarios bancos · aviso sonoro en cada envío
Opción 1
Cable USB directo (Input Tool)
Necesitás estos ítems: 06AGQ001F (Interfaz Input Tool USB de Entrada Directa, tipo SF)

El Input Tool de entrada directa tipo SF conecta la salida de datos del reloj al puerto USB y se comporta como un teclado: el valor medido entra en la celda de la planilla abierta. Tiene 2 m de cable.

Opción 2
U-WAVE fit por radiofrecuencia
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-622B (Transmisor de Datos Inalámbrico U-WAVE fit · protección IP67) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

La unidad de conexión U-WAVE fit se acopla al reloj y recibe el transmisor. La lectura va por radiofrecuencia hasta el receptor U-WAVE-R conectado a la computadora. La versión con zumbador es la Opción 3.

Opción 3
U-WAVE fit por radiofrecuencia con zumbador
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-623B (Transmisor de Datos Inalámbrico U-WAVE fit · zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma unidad de conexión y mismo receptor de la Opción 2, con el transmisor que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP67.

Opción 4
U-WAVE fit por Bluetooth
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-626B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · protección IP67)

La misma unidad de conexión, con el transmisor Bluetooth, que se comunica directo con la computadora y no necesita el receptor U-WAVE-R. La versión con LED y señal sonora es la Opción 5.

Opción 5
U-WAVE fit por Bluetooth con señal sonora
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-627B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · LED y señal sonora)

Misma unidad de conexión de la Opción 4, con el transmisor Bluetooth que confirma cada envío con LED y señal sonora, sin necesitar el receptor U-WAVE-R. Esta versión no tiene protección IP67.

Opción 6
Transmisor inalámbrico U-WAVE-T
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmisor inalámbrico U-WAVE-T con LED (IP67)) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

El cable de conexión tipo SF, de 160 mm, conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la versión con zumbador es la Opción 7.

Opción 7
Transmisor inalámbrico U-WAVE-T con zumbador
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmisor inalámbrico U-WAVE-T con zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma conexión de la Opción 6, con el transmisor U-WAVE-T que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP; la versión IP67 es el 02AZD730H.

La salida de este reloj es del tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 y 09-24). La unidad de conexión U-WAVE fit (02AZF700) sirve solo en los modelos de 12,7 mm. Para gestionar los datos medidos, Mitutoyo indica el software USB-ITPAK V3.0.

Variantes de la serie

Modelos estándar de 12,7 mm de la serie 543 ID-C disponibles en la tienda

Código Resolución Fuerza de medición Tapa trasera
543-700 Resolución seleccionable 1,5 N o menos Tapa con oreja
543-700B Resolución seleccionable 1,5 N o menos Tapa lisa
543-701 Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa con oreja
543-701B Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa lisa
543-705 (este) Resolución seleccionable 0,4 a 0,7 N Tapa con oreja
543-705B Resolución seleccionable 0,4 a 0,7 N Tapa lisa
543-706 Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa con oreja
543-706B Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa lisa
543-710 Resolución fija de 0,01 mm 0,9 N o menos Tapa con oreja
543-710B Resolución fija de 0,01 mm 0,9 N o menos Tapa lisa
543-715 Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa con oreja
543-715B Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa lisa

Artículos incluidos

  • Reloj Comparador Digital ABSOLUTE ID-C de baja fuerza
  • Resortes y pesas para ajuste de la fuerza de medición, accesorio estándar
  • Pila CR2032 (1 pieza), para verificación de funcionamiento
  • Certificado de inspección de fábrica y manual del usuario

Video

Preguntas y Respuestas

¿La fuerza del 543-705 es fija en 0,7 N?

No. Es un rango ajustable de 0,4 a 0,7 N. El valor se define por la combinación de resortes y pesas que acompañan al instrumento como accesorio estándar; 0,7 N es el tope del rango.

¿Los resortes y las pesas del 543-705 se venden aparte?

No. El catálogo los describe como accesorio estándar del modelo de baja fuerza, es decir, acompañan al instrumento.

¿Puede usarse cualquier combinación de resorte y pesa en el 543-705?

No. El catálogo trae una tabla que cruza la orientación del husillo con la combinación de resorte y pesa, indicando la fuerza máxima de cada una, y registra que operar fuera de ella no está garantizado.

¿El 543-705 mide con menos exactitud que el modelo estándar?

No. La exactitud declarada es de 0,003 mm, la misma del 543-700. Lo que cambia entre los dos es la fuerza que la punta aplica sobre la pieza.

¿Cuál es la diferencia entre el 543-705 y el 543-705B?

Solo la tapa trasera y la masa: el 543-705 tiene oreja con agujero de fijación y pesa 170 g, el 543-705B tiene trasera plana y pesa 160 g.

Certificaciones y Tecnologías

Lo que el 543-705 trae de fábrica.

Codificador ABSOLUTE
Codificador ABSOLUTE

Sistema de medición absoluto: el origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Digimatic S1
Digimatic S1

Puerto de salida de datos Digimatic, para red de medición y control estadístico de proceso.

Certificado de inspección
Certificado de inspección

Incluye los datos de inspección de fábrica del instrumento, enviados por Mitutoyo.

Productos Relacionados

Cotización
