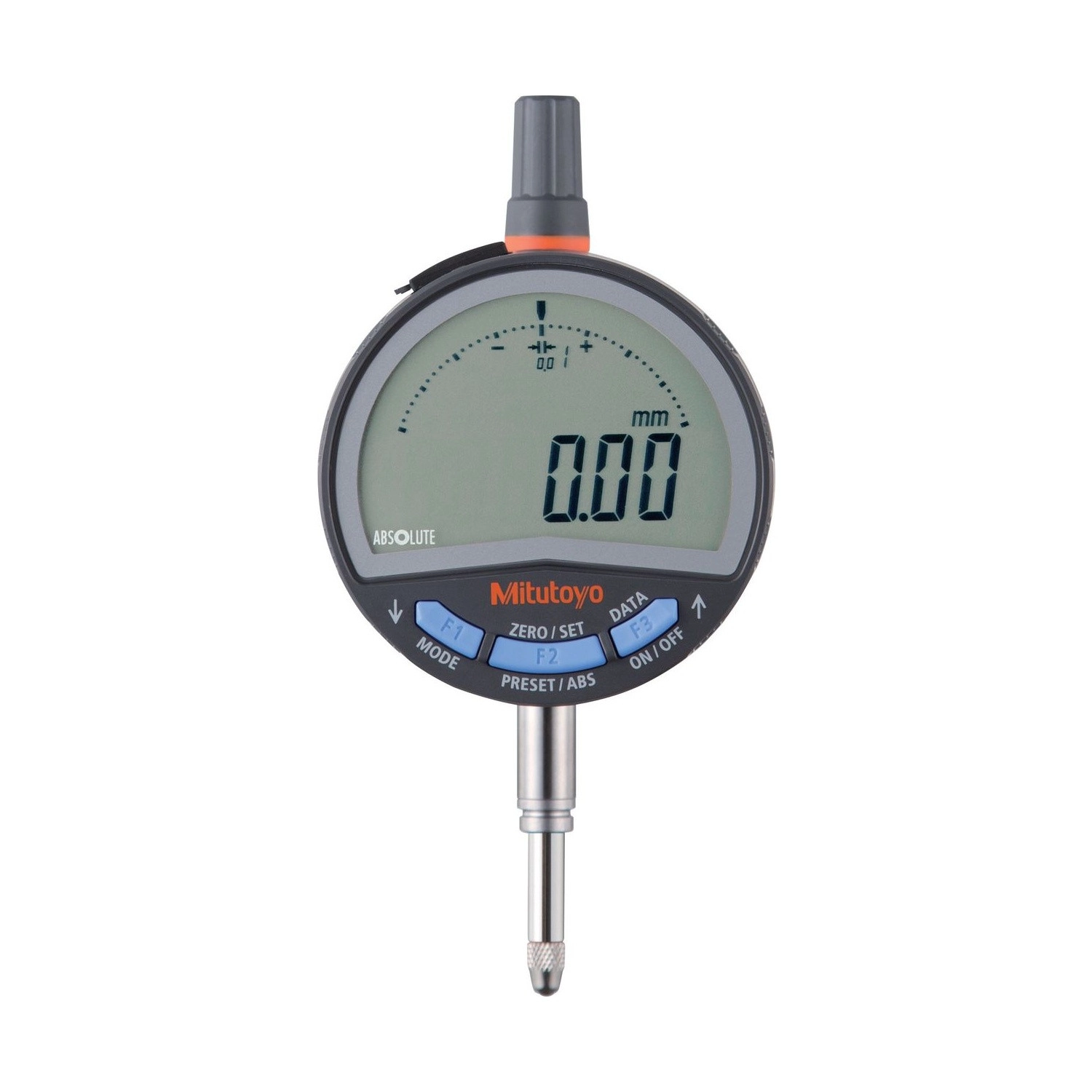

Reloj Comparador Dig 12,7mm/ 0,01mm ID-C tapa lisa- 543-710B - Mitutoyo Tienda Oficial | Producto Original Reloj Comparador Dig 12,7mm/ 0,01mm ID-C tapa lisa- 543-710B - Mitutoyo Tienda Oficial | Producto Original
Video
Reloj Comparador Dig 12,7mm/ 0,01mm ID-C tapa lisa- 543-710B - Mitutoyo Tienda Oficial | Producto Original

Reloj Comparador Dig 12,7mm/ 0,01mm ID-C tapa lisa- 543-710B - Mitutoyo

SKU: 543-710B

¿Cómo funciona la cotización?

1Haz clic en “Solicitar Cotización” para agregar el producto.
2Abre “Ver cotización” y completa el formulario con tus datos.
3Nuestro equipo te responde con precio, plazo y disponibilidad.

Producto original Mitutoyo con garantía. Cotización sin compromiso.

¿Prefieres hablar con nosotros?

Fesepsa S.A. · (+51) 989 862 086 · Central (01) 451-1052

Garantía
Producto original Mitutoyo
Accesorios incluidos
Pila CR2032 y certificado de inspección
Compra Segura
100% protegida
Sobre el producto

Modelo de resolución fija de 0,01 mm en tapa lisa: trasera plana, 160 g y fuerza de medición de 0,9 N o menos.

Comparado con el 543-700B, que es el modelo de resolución seleccionable en la misma tapa, es 5 g más liviano, presiona menos la pieza (0,9 N contra 1,5 N) y renuncia a las tres resoluciones: tiene solo la de centésimas. A cambio, la exactitud pasa de 0,003 a 0,02 mm.

La capacidad es de 12,7 mm, con histéresis de 0,02 mm y repetibilidad de 0,01 mm. La versión con oreja, de 170 g, es el 543-710. Usa el sensor ABSOLUTE y tiene salida Digimatic.

Resumen técnico
  • Resolución fija de 0,01 mm · tapa lisa, 160 g
  • Fuerza 0,9 N o menos · menor que el seleccionable
  • Capacidad 12,7 mm · exactitud 0,02 mm
  • Sensor ABSOLUTE · salida Digimatic · repetibilidad 0,01 mm

Aspectos destacados del producto

Lo que distingue al 543-710B dentro de la serie 543 ID-C.

Trasera plana, 160 g

Para soporte de banco y espacio ajustado.

Resolución fija de 0,01 mm

Una sola, la de centésimas, sin selección.

Fuerza de 0,9 N

Menor que la del 543-700B, de la misma tapa.

Exactitud de 0,02 mm

Con repetibilidad de 0,01 mm.

Sensor ABSOLUTE

El origen se restaura al encender, sin poner a cero cada vez.

Salida Digimatic

Lleva la lectura a la computadora y al control de proceso.

Características principales

Lo que significa en la práctica cada dato del 543-710B.

  • Misma tapa, otra propuesta COMPARADO CON EL 543-700B

    Ambos tienen trasera plana. El 543-710B es 5 g más liviano, presiona menos la pieza y tiene una resolución en vez de tres; la exactitud, a cambio, pasa de 0,003 a 0,02 mm.

  • Fija, 0,01 mm RESOLUCIÓN

    Es la elección de quien sabe que el trabajo es de centésimas y no quiere operar una selección que quedaría siempre en la misma posición.

  • 0,9 N o menos FUERZA DE MEDICIÓN

    Menor que los 1,5 N del modelo de resolución seleccionable. Para material que cede de verdad, la versión de baja fuerza es el 543-715B.

  • 0,02 mm EXACTITUD

    Con histéresis de 0,02 mm y repetibilidad de 0,01 mm. Es ese número el que entra en la comparación con la tolerancia de la pieza.

  • Lisa, 160 g TAPA TRASERA

    Trasera plana, sin la oreja.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 543-710B es la elección correcta.

Desafío Elegir entre el 543-710B y el 543-700B

Misma tapa, misma capacidad, códigos vecinos: la diferencia queda invisible en el listado y aparece en el banco.

Solución

El 543-710B tiene una resolución (0,01 mm) y exactitud de 0,02 mm; el 543-700B tiene tres resoluciones y exactitud de 0,003 mm.

Desafío La oreja no cabe en el montaje

En soporte de banco y en dispositivo ajustado, el resalte de la tapa con oreja toca antes de que el reloj asiente.

Solución

El 543-710B tiene trasera plana, hecha para esos montajes; la versión con oreja es el 543-710.

Desafío Display que oscila en el último dígito

Una resolución de medio micrómetro en pieza de tolerancia amplia hace bailar el número, y el operario pasa a desconfiar de una lectura correcta.

Solución

El display del 543-710B trabaja en centésimas.

Desafío Peso del instrumento en el montaje

En brazo articulado y soporte liviano, cada gramo cambia la posición de equilibrio del conjunto.

Solución

Con 160 g, el 543-710B es más liviano que el 543-700B, de la misma tapa y 165 g.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

  • Serie: ID-C
  • Fuerza de medición: 0,9N o menor
  • Vida útil de la batería: Aprox. 2.700 horas con uso continuo
  • Batería: CR2032 (accesorio estándar para operación inicial)
  • Sistema de Medición: Métrico (mm)
  • Alcance (mm): 0-12,7mm
  • Resolución (mm): 0,01mm
  • Exactitud (mm): ±0,02mm
  • Protección IP: IP42
  • Precisión: 0,02mm
  • Salida de Datos: Sí
  • Tecnología: Absolute
  • Tapa trasera: Lisa
  • Diámetro del vástago: 8mm
  • Histéresis: 0,02mm
  • Repetibilidad: 0,01mm

Detalles técnicos

Fijación de la tapa
Lisa, trasera plana, sin oreja de fijación
Masa
160 g (la versión con oreja, 543-710, pesa 170 g)
Tipo de resolución
Fija, 0,01 mm (el 543-700B tiene tres seleccionables)
Versión de baja fuerza
543-715B, con fuerza ajustable de 0,2 a 0,5 N y 155 g
Pila
CR2032 (1 pieza), provista para verificación de funcionamiento
Sensor ABSOLUTE
ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla
LCD de 6 dígitos con símbolos
Capacidad
12,7 mm

Funciones

Funciones de operación del 543-710B
Preset y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia usada.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta cabeza abajo en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa o no.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en red de medición y control estadístico de proceso.

Conversión pulgada/mm

Alterna la unidad en el propio visor, sin tabla de conversión.

Sensor ABSOLUTE

El origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Transmisión de datos

Este reloj tiene salida de datos Digimatic con conector tipo SF. Elija la forma de llevar las lecturas a la computadora:

OpciónQué comprarIndicada para
1. Cable USB directo (Input Tool)06AGQ001FBanco fijo junto a la computadora
2. U-WAVE fit por radiofrecuencia02AZF700 + 264-622B + 02AZD810EVarios bancos · sin cable hasta la computadora
3. U-WAVE fit por radiofrecuencia con zumbador02AZF700 + 264-623B + 02AZD810EVarios bancos · aviso sonoro en cada envío
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUn puesto de trabajo · computadora con Bluetooth
5. U-WAVE fit por Bluetooth con señal sonora02AZF700 + 264-627BUn puesto de trabajo · confirmación visible y audible
6. Transmisor inalámbrico U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVarios bancos · transmisor separado del reloj
7. Transmisor inalámbrico U-WAVE-T con zumbador02AZG011 + 02AZD880H + 02AZD810EVarios bancos · aviso sonoro en cada envío
Opción 1
Cable USB directo (Input Tool)
Necesitás estos ítems: 06AGQ001F (Interfaz Input Tool USB de Entrada Directa, tipo SF)

El Input Tool de entrada directa tipo SF conecta la salida de datos del reloj al puerto USB y se comporta como un teclado: el valor medido entra en la celda de la planilla abierta. Tiene 2 m de cable.

Opción 2
U-WAVE fit por radiofrecuencia
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-622B (Transmisor de Datos Inalámbrico U-WAVE fit · protección IP67) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

La unidad de conexión U-WAVE fit se acopla al reloj y recibe el transmisor. La lectura va por radiofrecuencia hasta el receptor U-WAVE-R conectado a la computadora. La versión con zumbador es la Opción 3.

Opción 3
U-WAVE fit por radiofrecuencia con zumbador
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-623B (Transmisor de Datos Inalámbrico U-WAVE fit · zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma unidad de conexión y mismo receptor de la Opción 2, con el transmisor que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP67.

Opción 4
U-WAVE fit por Bluetooth
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-626B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · protección IP67)

La misma unidad de conexión, con el transmisor Bluetooth, que se comunica directo con la computadora y no necesita el receptor U-WAVE-R. La versión con LED y señal sonora es la Opción 5.

Opción 5
U-WAVE fit por Bluetooth con señal sonora
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-627B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · LED y señal sonora)

Misma unidad de conexión de la Opción 4, con el transmisor Bluetooth que confirma cada envío con LED y señal sonora, sin necesitar el receptor U-WAVE-R. Esta versión no tiene protección IP67.

Opción 6
Transmisor inalámbrico U-WAVE-T
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmisor inalámbrico U-WAVE-T con LED (IP67)) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

El cable de conexión tipo SF, de 160 mm, conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la versión con zumbador es la Opción 7.

Opción 7
Transmisor inalámbrico U-WAVE-T con zumbador
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmisor inalámbrico U-WAVE-T con zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma conexión de la Opción 6, con el transmisor U-WAVE-T que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP; la versión IP67 es el 02AZD730H.

La salida de este reloj es del tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 y 09-24). La unidad de conexión U-WAVE fit (02AZF700) sirve solo en los modelos de 12,7 mm. Para gestionar los datos medidos, Mitutoyo indica el software USB-ITPAK V3.0.

Variantes de la serie

Modelos estándar de 12,7 mm de la serie 543 ID-C disponibles en la tienda

Código Resolución Fuerza de medición Tapa trasera
543-700 Resolución seleccionable 1,5 N o menos Tapa con oreja
543-700B Resolución seleccionable 1,5 N o menos Tapa lisa
543-701 Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa con oreja
543-701B Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa lisa
543-705 Resolución seleccionable 0,4 a 0,7 N Tapa con oreja
543-705B Resolución seleccionable 0,4 a 0,7 N Tapa lisa
543-706 Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa con oreja
543-706B Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa lisa
543-710 Resolución fija de 0,01 mm 0,9 N o menos Tapa con oreja
543-710B (este) Resolución fija de 0,01 mm 0,9 N o menos Tapa lisa
543-715 Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa con oreja
543-715B Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa lisa

Artículos incluidos

  • Reloj Comparador Digital ABSOLUTE ID-C
  • Pila CR2032 (1 pieza), para verificación de funcionamiento
  • Certificado de inspección de fábrica
  • Manual del usuario

Video

Preguntas y Respuestas

¿Cuál es la diferencia entre el 543-710B y el 543-700B?

La resolución y lo que viene con ella. El 543-700B tiene tres resoluciones seleccionables, exactitud de 0,003 mm, fuerza de 1,5 N y 165 g. El 543-710B tiene resolución fija de 0,01 mm, exactitud de 0,02 mm, fuerza de 0,9 N y 160 g.

¿Y entre el 543-710B y el 543-710?

Solo la tapa trasera y la masa: el 543-710B tiene trasera plana y pesa 160 g, el 543-710 tiene oreja con agujero de fijación y pesa 170 g.

¿El 543-710B mide en pulgadas?

Alterna la unidad en el visor, pero la resolución es la fija de 0,01 mm. Los modelos con cuatro resoluciones en pulgada son los de resolución seleccionable, como el 543-701B.

¿Cómo fijar el 543-710B, si no tiene oreja?

Por el vástago de fijación, que es el modo usual en soporte de banco y en columna. La oreja del 543-710 es una segunda opción, con tornillo en la trasera.

¿Cuánto dura la pila del 543-710B?

Aproximadamente 2.700 horas de uso continuo, cerca de 2,5 años en uso normal.

Certificaciones y Tecnologías

Lo que el 543-710B trae de fábrica.

Codificador ABSOLUTE
Codificador ABSOLUTE

Sistema de medición absoluto: el origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Digimatic S1
Digimatic S1

Puerto de salida de datos Digimatic, para red de medición y control estadístico de proceso.

Certificado de inspección
Certificado de inspección

Incluye los datos de inspección de fábrica del instrumento, enviados por Mitutoyo.
