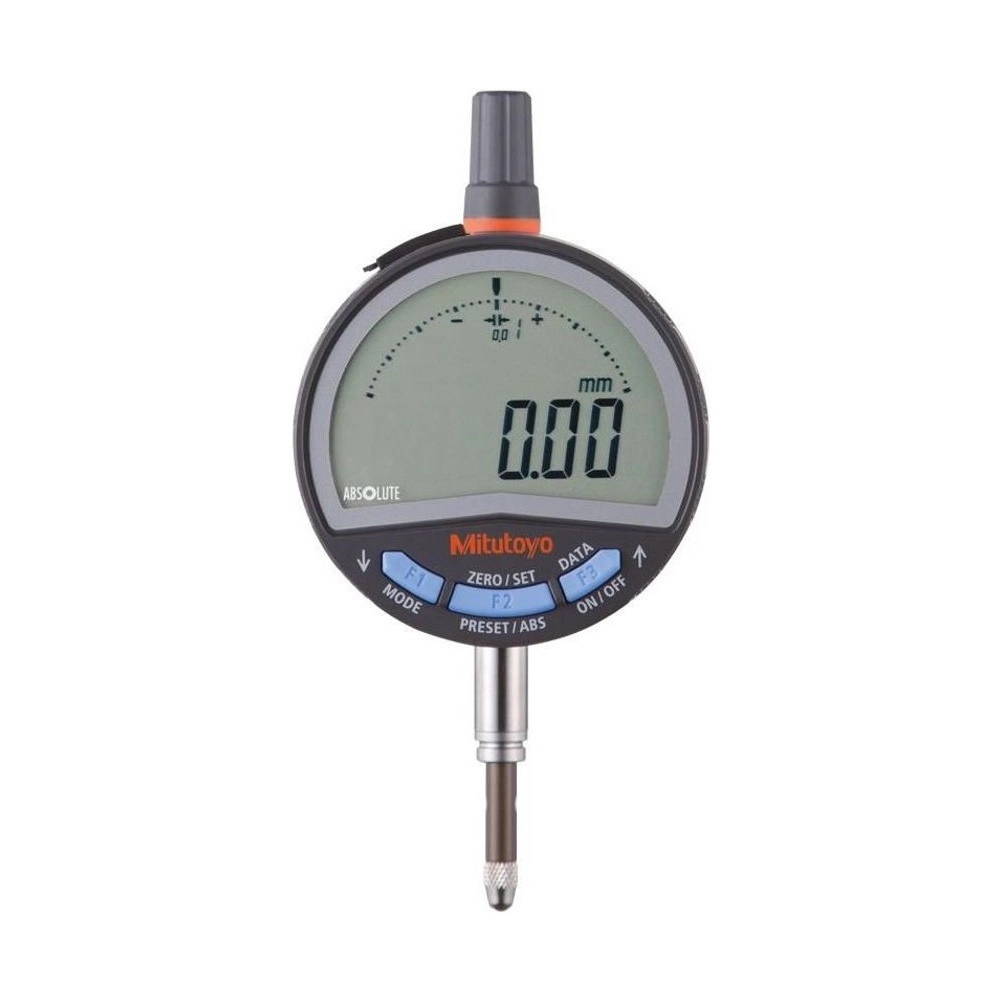

Reloj Comparador Dig 12,7mm/ 0,01mm ID-C tapa lisa con baja fuerza de medición- 543-715B - Mitutoyo

Name: Reloj Comparador Dig 12,7mm/ 0,01mm ID-C tapa lisa con baja fuerza de medición- 543-715B
SKU: 543-715B

SKU: 543-715B

Cantidad

Sobre el producto

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-715B es el instrumento que menos interfiere en los dos lados del montaje: tiene la menor fuerza de medición de los doce modelos estándar de 12,7 mm (0,2 a 0,5 N, ajustable) y la menor masa de ellos, 155 g, con tapa lisa.

Es la misma idea aplicada a los dos lados: menos fuerza sobre la pieza, que deja de ceder bajo la punta, y menos peso sobre el soporte, que deja de cambiar de posición de equilibrio. Ningún otro de la lista junta los dos extremos.

La resolución es fija en 0,01 mm, que es lo que viene junto con la fuerza más baja, y la exactitud es de 0,02 mm. La versión con oreja, de 165 g, es el 543-715. La fuerza se regula con resortes y pesas de accesorio estándar.

El más liviano de los doce · 155 g, tapa lisa
La menor fuerza de los doce · 0,2 a 0,5 N, ajustable
Resolución fija de 0,01 mm · exactitud 0,02 mm
Capacidad 12,7 mm · ajuste por resortes y pesas

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-715B dentro de la serie 543 ID-C.

155 g, trasera plana.

0,2 a 0,5 N, ajustable por resorte y pesa.

Menos fuerza en la pieza y menos peso en el soporte.

Es lo que viene junto con la fuerza más baja.

Con repetibilidad de 0,01 mm.

El origen se restaura al encender, sin poner a cero cada vez.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-715B.

155 g, la menor de los doce MASA

Trasera plana y construcción de baja fuerza. En brazo articulado y soporte liviano, es el que menos cambia la posición de equilibrio del conjunto.
Ajustable, 0,2 a 0,5 N FUERZA DE MEDICIÓN

El menor rango de esta lista. Donde 0,4 N todavía marca el material, 0,2 N puede ser la diferencia entre medir y deformar.
Resolución fija de 0,01 mm LO QUE VIENE JUNTO

La fuerza más baja no está disponible con resolución seleccionable. El 543-705B, de baja fuerza con tres resoluciones, se detiene en 0,4 N.
Resortes y pesas, accesorio estándar AJUSTE

Acompañan al instrumento. El catálogo trae la combinación para cada orientación del husillo, con la fuerza máxima de cada una.
0,02 mm EXACTITUD

Con histéresis de 0,02 mm y repetibilidad de 0,01 mm. Es ese número el que entra en la comparación con la tolerancia de la pieza.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-715B es la elección correcta.

Desafío La pieza cede y el soporte se desequilibra

Medir material delicado en brazo articulado junta dos problemas: la punta se hunde en el material y el peso del instrumento cambia la posición del conjunto entre una medición y otra.

Solución

El 543-715B es el más liviano de los doce, con 155 g, y el de menor fuerza, entre 0,2 y 0,5 N.

Desafío La espuma y el film se deforman incluso con baja fuerza

El material muy blando cede bajo 0,4 N, y la lectura sigue saliendo menor que la pieza incluso después de cambiar a un modelo de baja fuerza.

Solución

El 543-715B baja a 0,2 N, el mínimo de esta lista.

Desafío Querer 0,2 N con resolución fina

La combinación parece natural, pero no existe en esta lista: los modelos de baja fuerza con tres resoluciones se detienen en 0,4 N.

Solución

El 543-715B entrega la fuerza más baja con resolución fija de 0,01 mm, y la página lo dice antes de la compra.

Desafío La oreja no cabe en el montaje

En soporte de banco y en dispositivo ajustado, el resalte de la tapa con oreja toca antes de que el reloj asiente.

Solución

El 543-715B tiene trasera plana; la versión con oreja es el 543-715, de 165 g.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-C
Fuerza de medición: 0,5N o menor
Vida útil de la batería: Aprox. 2.700 horas con uso continuo
Batería: CR2032 (accesorio estándar para operación inicial)
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,02mm
Protección IP: IP42
Precisión: 0,02mm
Salida de Datos: Sí
Tecnología: Absolute
Tapa trasera: Lisa
Diámetro del vástago: 8mm
Histéresis: 0,02mm
Repetibilidad: 0,01mm

Detalles técnicos

Masa: 155 g, la menor de los doce modelos estándar de 12,7 mm
Fijación de la tapa: Lisa, trasera plana, sin oreja de fijación
Ajuste de la fuerza: Ajustable de 0,2 a 0,5 N, el menor rango de esta lista
Cómo se ajusta: Combinando los resortes y las pesas que acompañan al instrumento como accesorio estándar
Tipo de resolución: Fija, 0,01 mm
Versión con oreja: 543-715, misma fuerza y misma resolución, 165 g
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla: LCD de 6 dígitos con símbolos
Capacidad: 12,7 mm

Funciones

Funciones de operación del 543-715B

Ajuste de la fuerza de medición

La fuerza se define por la combinación de resorte y pesa, dentro del rango de 0,2 a 0,5 N. El catálogo indica la combinación para cada orientación del husillo y la fuerza máxima resultante.

Preset y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia usada.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta cabeza abajo en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa o no.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en red de medición y control estadístico de proceso.

Sensor ABSOLUTE

El origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos estándar de 12,7 mm de la serie 543 ID-C disponibles en la tienda

Código	Resolución	Fuerza de medición	Tapa trasera
543-700	Resolución seleccionable	1,5 N o menos	Tapa con oreja
543-700B	Resolución seleccionable	1,5 N o menos	Tapa lisa
543-701	Resolución seleccionable, mm y pulgada	1,5 N o menos	Tapa con oreja
543-701B	Resolución seleccionable, mm y pulgada	1,5 N o menos	Tapa lisa
543-705	Resolución seleccionable	0,4 a 0,7 N	Tapa con oreja
543-705B	Resolución seleccionable	0,4 a 0,7 N	Tapa lisa
543-706	Resolución seleccionable, mm y pulgada	0,4 a 0,7 N	Tapa con oreja
543-706B	Resolución seleccionable, mm y pulgada	0,4 a 0,7 N	Tapa lisa
543-710	Resolución fija de 0,01 mm	0,9 N o menos	Tapa con oreja
543-710B	Resolución fija de 0,01 mm	0,9 N o menos	Tapa lisa
543-715	Resolución fija de 0,01 mm	0,2 a 0,5 N	Tapa con oreja
543-715B (este)	Resolución fija de 0,01 mm	0,2 a 0,5 N	Tapa lisa

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-C de baja fuerza
Resortes y pesas para ajuste de la fuerza de medición, accesorio estándar
Pila CR2032 (1 pieza), para verificación de funcionamiento
Certificado de inspección de fábrica y manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿El 543-715B es el más liviano de la serie?

Es el más liviano de los doce modelos estándar de 12,7 mm, con 155 g. La combinación de tapa lisa con la construcción de baja fuerza es lo que lo coloca en esa posición.

¿Cuál es la diferencia entre el 543-715B y el 543-705B?

La fuerza y la resolución. El 543-705B ajusta entre 0,4 y 0,7 N y tiene tres resoluciones seleccionables, con exactitud de 0,003 mm. El 543-715B ajusta entre 0,2 y 0,5 N, tiene resolución fija de 0,01 mm y exactitud de 0,02 mm.

¿El 543-715B viene con los resortes y las pesas de ajuste?

No. El catálogo los describe como accesorio estándar del modelo de baja fuerza, es decir, acompañan al instrumento.

¿Cuál es la diferencia entre el 543-715B y el 543-715?

Solo la tapa trasera y la masa: el 543-715B tiene trasera plana y pesa 155 g, el 543-715 tiene oreja con agujero de fijación y pesa 165 g.

¿Cuál es la exactitud del 543-715B?

0,02 mm, con histéresis de 0,02 mm y repetibilidad de 0,01 mm, la misma de los otros modelos de resolución fija de 0,01 mm.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que el 543-715B trae de fábrica.

Sistema de medición absoluto: el origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Puerto de salida de datos Digimatic, para red de medición y control estadístico de proceso.

Incluye los datos de inspección de fábrica del instrumento, enviados por Mitutoyo.
