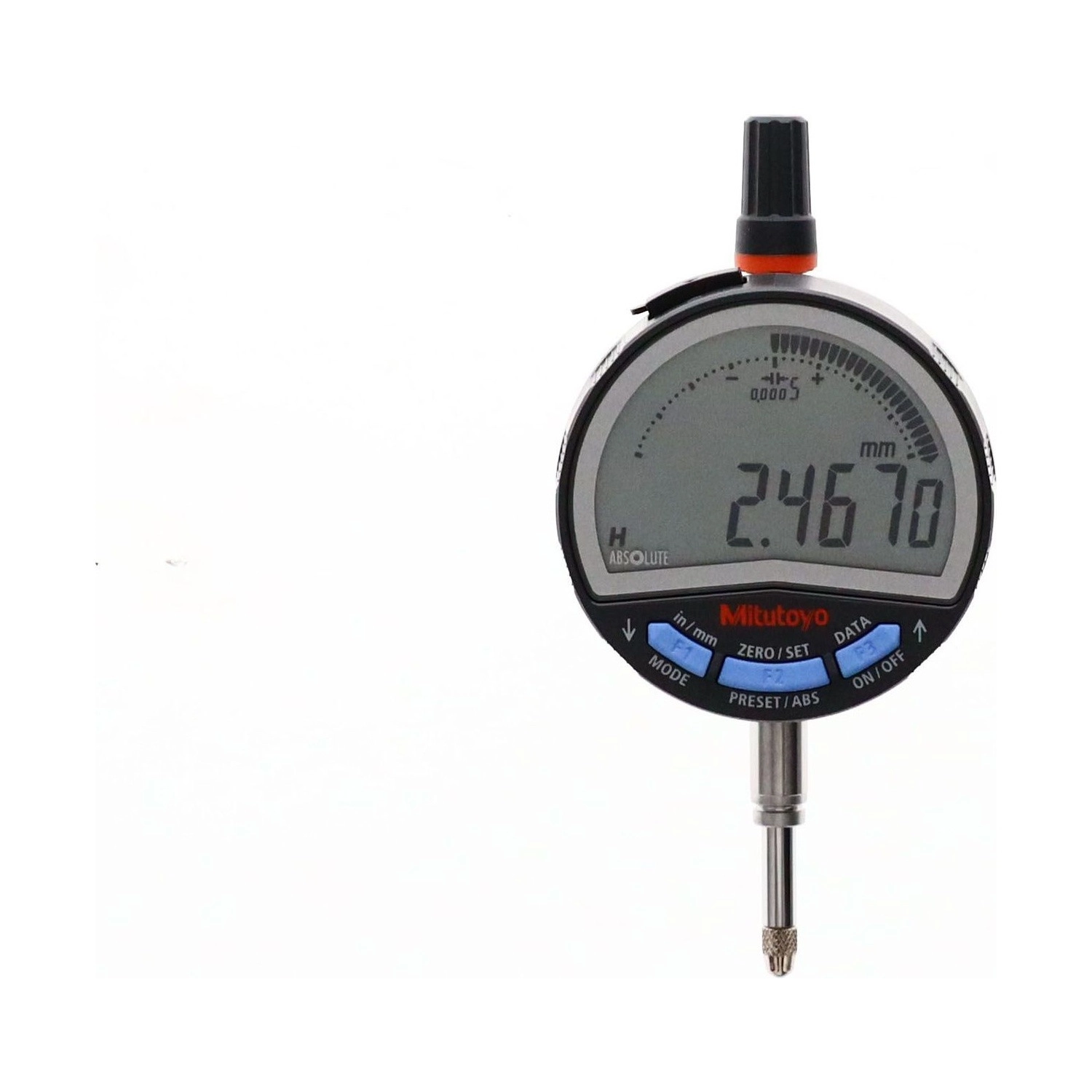

"Reloj Comparador Dig .5"/ 12,7mm ID-C tapa lisa- 543-701B"

"Reloj Comparador Dig .5"/ 12,7mm ID-C tapa lisa- 543-701B" - Mitutoyo

Name: "Reloj Comparador Dig .5"/ 12,7mm ID-C tapa lisa- 543-701B"
SKU: 543-701B

SKU: 543-701B

Cantidad

Sobre el producto

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-701B es la versión de tapa lisa del modelo de doble unidad de la serie 543 ID-C: trasera plana, sin la oreja de fijación, y 165 g. Lee en milímetro y pulgada, con cuatro resoluciones en pulgada y tres en milímetro.

La capacidad es de 12,7 mm (.5"), la exactitud de 0,003 mm (.00012") y la fuerza de medición, de 1,5 N o menos. Histéresis y repetibilidad son de 0,002 mm.

La trasera plana es la única diferencia respecto del 543-701, junto con 10 g de masa: ningún número de medición cambia entre los dos. Usa el sensor ABSOLUTE y tiene salida Digimatic.

Tapa lisa, trasera plana · masa 165 g
Lee en milímetro y pulgada · 4 resoluciones en pulgada
Capacidad 12,7 mm / .5" · exactitud 0,003 mm / .00012"
Fuerza 1,5 N o menos · sensor ABSOLUTE · salida Digimatic

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-701B dentro de la serie 543 ID-C.

Sin oreja, para soporte de banco y espacio ajustado.

165 g, diez gramos menos que el 543-701.

Milímetro y pulgada, alternados en el visor.

De .00002" a .0005", contra 3 en milímetro.

El origen se restaura al encender, sin poner a cero cada vez.

Lleva la lectura a la computadora y al control de proceso.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-701B.

Lisa, 165 g TAPA TRASERA

Trasera plana, sin la oreja. Es lo que permite encajar el reloj en soporte de banco y en montajes donde la oreja no tiene espacio. El 543-701, con oreja, pesa 175 g.
Milímetro y pulgada LECTURA

La conversión es del instrumento, con exactitud declarada en las dos unidades.
.00002" a .0005", cuatro pasos RESOLUCIÓN EN PULGADA

Un paso más que en milímetros, que tiene tres. La escala en pulgadas baja a veinte millonésimas en este mismo instrumento.
0,003 mm / .00012" EXACTITUD

Error máximo permitido en el recorrido de 12,7 mm. Idéntico al del 543-701: la tapa no cambia ningún número de medición.
1,5 N o menos FUERZA DE MEDICIÓN

El valor estándar de la línea. Para material que cede, la versión de baja fuerza y tapa lisa es el 543-706B.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-701B es la elección correcta.

Desafío La oreja no cabe en el montaje

En soporte de banco y en dispositivo ajustado, el resalte de la tapa con oreja toca antes de que el reloj asiente.

Solución

El 543-701B tiene trasera plana, hecha para esos montajes; la versión con oreja es el 543-701.

Desafío Plano en pulgadas e instrumento en milímetros

Convertir la unidad a mano durante la operación es donde entra el error que solo aparece cuando la pieza se mide otra vez.

Solución

El 543-701B alterna entre milímetro y pulgada en el propio visor.

Desafío Elegir entre los dos del par sin saber qué cambia

Dos códigos que difieren en una letra llevan a comprar por precio y descubrir la diferencia a la hora de montar.

Solución

Entre el 543-701B y el 543-701 cambia solo la tapa trasera y 10 g de masa. Lectura, resolución, exactitud y fuerza son idénticas.

Desafío Resolución demasiado fina en pulgadas

Con planos en milésimas de pulgada, un visor en veinte millonésimas oscila en el último dígito y estorba.

Solución

El 543-701B tiene cuatro resoluciones en pulgada, de .00002" a .0005".

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-C
Fuerza de medición: 1,5N o menor
Vida útil de la batería: Aprox. 2.700 horas con uso continuo
Batería: CR2032 (accesorio estándar para operación inicial)
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Resolución (in): 0,00002", 0,0001", 0,0005", 0,00005"
Exactitud (mm): ±0,003mm
Exactitud (in): ±0,00012"
Protección IP: IP42
Precisión: .00012”/ 0,003mm
Salida de Datos: Sí
Tecnología: Absolute
Tapa trasera: Lisa
Diámetro del vástago: 8mm
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Fijación de la tapa: Lisa, trasera plana, sin oreja de fijación
Masa: 165 g (la versión con oreja, 543-701, pesa 175 g)
Resoluciones en pulgada: .00002", .00005", .0001" y .0005", seleccionables
Resoluciones en milímetro: 0,0005 mm, 0,001 mm y 0,01 mm, seleccionables
Pila: CR2032 (1 pieza), provista para verificación de funcionamiento
Vida útil de la pila: Aproximadamente 2.700 horas de uso continuo, cerca de 2,5 años en uso normal
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla: LCD de 6 dígitos con símbolos
Capacidad: 12,7 mm

Funciones

Funciones de operación del 543-701B

Conversión pulgada/mm

Alterna la unidad en el propio visor, sin tabla de conversión.

Resolución seleccionable

Cuatro resoluciones en pulgada y tres en milímetro, elegidas en el reloj, sin accesorio.

Preset y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia usada.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta cabeza abajo en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa o no.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en red de medición y control estadístico de proceso.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos estándar de 12,7 mm de la serie 543 ID-C disponibles en la tienda

Código	Resolución	Fuerza de medición	Tapa trasera
543-700	Resolución seleccionable	1,5 N o menos	Tapa con oreja
543-700B	Resolución seleccionable	1,5 N o menos	Tapa lisa
543-701	Resolución seleccionable, mm y pulgada	1,5 N o menos	Tapa con oreja
543-701B (este)	Resolución seleccionable, mm y pulgada	1,5 N o menos	Tapa lisa
543-705	Resolución seleccionable	0,4 a 0,7 N	Tapa con oreja
543-705B	Resolución seleccionable	0,4 a 0,7 N	Tapa lisa
543-706	Resolución seleccionable, mm y pulgada	0,4 a 0,7 N	Tapa con oreja
543-706B	Resolución seleccionable, mm y pulgada	0,4 a 0,7 N	Tapa lisa
543-710	Resolución fija de 0,01 mm	0,9 N o menos	Tapa con oreja
543-710B	Resolución fija de 0,01 mm	0,9 N o menos	Tapa lisa
543-715	Resolución fija de 0,01 mm	0,2 a 0,5 N	Tapa con oreja
543-715B	Resolución fija de 0,01 mm	0,2 a 0,5 N	Tapa lisa

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-C
Pila CR2032 (1 pieza), para verificación de funcionamiento
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué cambia entre el 543-701B y el 543-701?

La tapa trasera y la masa: el 543-701B es de tapa lisa, trasera plana, y pesa 165 g; el 543-701 tiene oreja con agujero de fijación y pesa 175 g. Lectura, resolución, exactitud, histéresis y fuerza son iguales.

¿Cómo fijar el 543-701B, si no tiene oreja?

Por el vástago de fijación, que es el modo usual en soporte de banco y en columna. La oreja del 543-701 es una segunda opción, con tornillo en la trasera, útil cuando el reloj se sujeta a un dispositivo.

¿Cuántas resoluciones tiene el 543-701B?

Siete en total: cuatro en pulgada (.00002", .00005", .0001" y .0005") y tres en milímetro (0,0005, 0,001 y 0,01 mm), elegidas en el propio reloj.

¿La tapa lisa afecta la exactitud del 543-701B?

No. La exactitud declarada es de 0,003 mm, o .00012", la misma del 543-701. La tapa cambia la forma de fijar y 10 g de masa, nada más.

¿Cuánto dura la pila del 543-701B?

Aproximadamente 2.700 horas de uso continuo, cerca de 2,5 años en uso normal. La pila CR2032 que acompaña se provee para verificación de funcionamiento.
