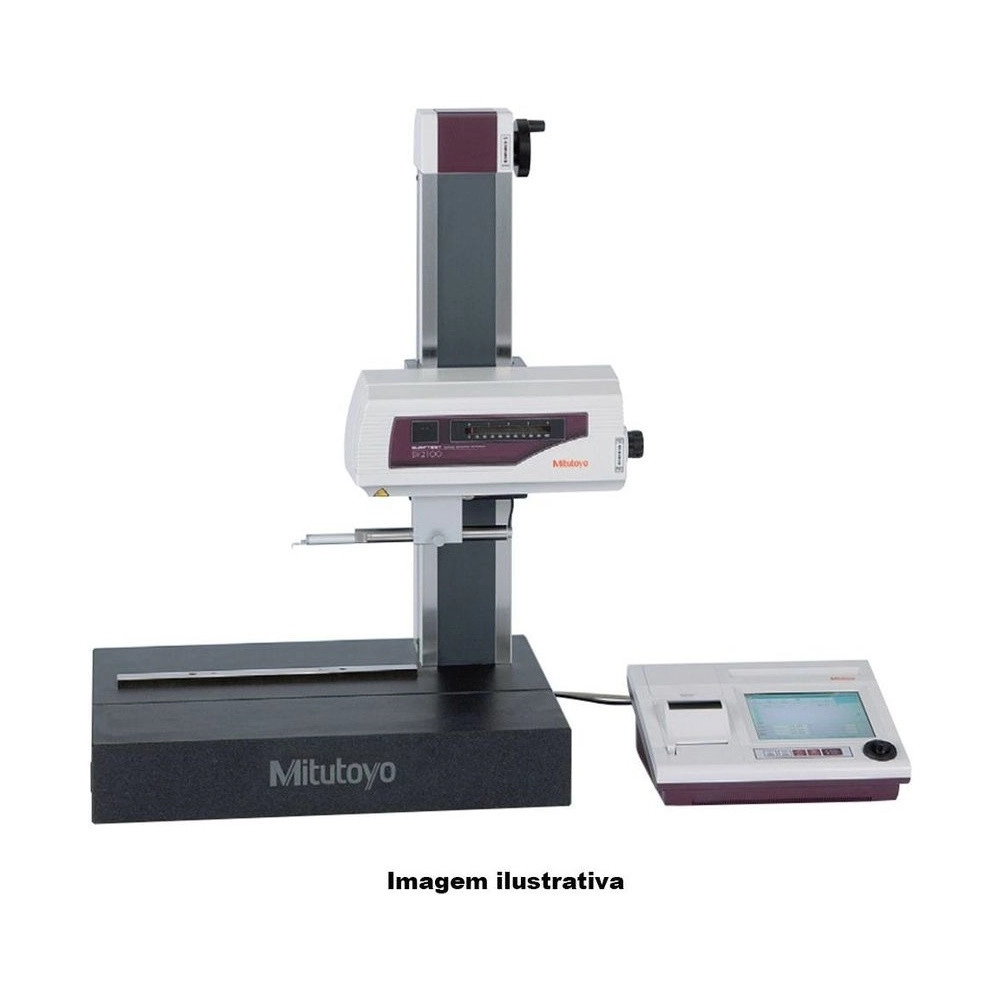

El Surftest SV-2100M4 Mitutoyo 178-637-02 combina la columna manual de 350 mm con el detector de 4 mN. Es el modelo de entrada de la serie de banco SV-2100, con base de 600 × 450 mm. En el eje X, mide 100 mm con rectitud de 0,15 µm/100 mm.

El ajuste fino del eje Z avanza 1 mm por vuelta y el del eje X, 2 mm por vuelta. El joystick lleva el eje X hasta 40 mm/s, y la escala Absolute guarda el origen cuando varias piezas se miden en el mismo punto. La unidad principal tiene 716 × 450 × 863 mm y 140 kg.

La función de rastreo múltiple programa hasta tres trazados seguidos con un solo comando. El análisis de contorno fino calcula área, círculo, ángulo, diferencia de coordenadas, paso e inclinación. La guía de cerámica del eje X no sufre desgaste ni corrosión y mantiene la rectitud sin mantenimiento. El detector de inductancia diferencial tiene punta cónica de 90° y radio de 5 µm y lee en los rangos de 800, 80 y 8 µm, con resolución de hasta 0,0001 µm. El 178-637-02 incluye el patrón de rugosidad 178-601 (Ra de cerca de 3 µm).

Eje X: 100 mm · Z: 800/80/8 µm
Rectitud 0,15 µm/100 mm
Columna manual de 350 mm
Detector de 4 mN · pantalla de 7,5"

Diferenciales

Aspectos destacados del producto

Lo que distingue al 178-637-02 en la serie SJ-500/SV-2100.

Ajuste fino de 1 mm por vuelta.

Rectitud de 0,15 µm/100 mm.

Banco de laboratorio.

Punta cónica de 90° y radio de 5 µm.

Hasta 3 trazados seguidos.

Área, ángulo, radio y paso.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 178-637-02.

100 mm Eje X

Rectitud de 0,15 µm/100 mm.
800/80/8 µm Eje Z (detector)

Resolución de hasta 0,0001 µm.
4 mN Fuerza

Punta cónica de 90° y radio de 5 µm.
350 mm Columna

Manual.
Pantalla de 7,5" Procesador

Con impresora térmica.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 178-637-02 es la elección correcta.

Desafío Laboratorio sin necesidad de columna motorizada

Comprar automatización vertical que no se usará encarece el banco.

Solución

El 178-637-02 tiene columna de 350 mm movida a mano, con ajuste fino de 1 mm por vuelta.

Desafío Repetir el punto de medición

Encontrar de nuevo el inicio del trazado en cada pieza consume tiempo.

Solución

La escala Absolute del 178-637-02 guarda el origen.

Desafío Varios trazados en la misma pieza

Repetir el comando en cada trazado consume tiempo.

Solución

El 178-637-02 programa hasta 3 trazados seguidos.

Desafío Medir forma, no solo rugosidad

Paso, ángulo y radio pedirían otro instrumento.

Solución

El 178-637-02 hace análisis de contorno fino: área, círculo, ángulo, paso e inclinación.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: SV-2100M4
Serie: 178
Estándar: Base manual
Curso de medición/Eje Z1 (sensor): 800µm / 80µm / 8µm
Curso de medición/Eje X: 100 mm
Rectitud: 0,15µm / 100mm
Resolución Eje X: 0,05µm
Resolución/Eje Z1 (sensor): 0,01µm (800µm), 0,001µm (80µm), 0,0001µm (8µm)
Resolución/Eje Z2 (columna): 1µm
Velocidad de movimiento/Eje X: 0 até 40mm/s ou manual
Velocidad de movimiento/Eje Z2 (columna): Manual
Velocidad de medición: 0,02 - 5mm/s
Movimiento Vertical: 350mm
Medición de contorno: Paso (PROMEDIO, MÁX, MÍN), Círculo, Ángulo, Área, Diferencia de coordenadas, Inclinación
Gráficos: Porcentaje de material (BAC), Distribución de amplitud de altura (ADC), Gráfico de espectro de energía
Compensación de geometrías: Parábola, Hipérbola, Elipse, Círculo, Cono, Inclinación (general/arbitraria), Arco circular del palpador
Filtros: 2CR75, PC75, GAUSS, Spline
Valores de corte λs: 0,25, 0,8, 2,5, 8, 25, 80, 250µm, sem filtro
Valores de corte λc: 0,025, 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sem filtro
Valores de corte λf: 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sem filtro
Largo de muestra: 0,025, 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sem filtro
LCD: Pantalla táctil de 7,5" a color TFT con retroiluminación
Impresora incorporada: Impresora térmica de alta velocidad (Ancho del papel: 58 mm)
Ampliación/Vertical: 10X até 500,000X, Auto
Ampliación/Horizontal: 0,5X até 10,000X, Auto
Sensor/Método: Inductor diferencial
Sensor/Punta y Fuerza de medición: 0,75 mN punta cónica: ángulo de 60° y radio de 2 µm // 4 mN punta cónica: ángulo de 90° y radio de 5 µm
Alimentación: 100 - 120V AC ±10%, 50/60Hz
Consumo: 70 VA
Dimensiones/Unidad principal: 716 × 450×863mm
Dimensiones/Procesador: 330×270×124mm
Normas: JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA

Detalles técnicos

Recorrido del eje X: 100 mm
Velocidad en el eje X: 0 a 40 mm/s o manual
Columna (eje Z2): 350 mm, manual
Base: 600 × 450 mm
Unidad principal: 716 × 450 × 863 mm, 140 kg
Unidad de visualización: 330 × 270 × 124 mm, 4 kg

Funciones

Funciones del 178-637-02

Medición

Velocidad de 0,02 a 5 mm/s; filtros Gaussiano, 2CR75, PC75 y Spline robusto; longitud de muestreo de 0,025 a 80 mm.

Análisis de rugosidad

43 parámetros conforme a ISO 1997 y JIS 2001, con perfiles primario, de rugosidad, de ondulación y de motivo.

Análisis de contorno

Área, círculo, ángulo, diferencia de coordenadas, paso e inclinación.

Estadística

Hasta 300 muestras: máximo, mínimo, media, desviación estándar, histograma y probabilidad de aceptación.

Programas

Rastreo múltiple de hasta 3 trazados y 10 configuraciones guardadas.

Salida de datos

Impresora térmica incorporada, memoria interna, tarjeta CF y USB (cable 12AAH490 opcional) con programa gratuito de planilla.

Variantes de la serie

Surftest SJ-500 y SV-2100 con procesador dedicado disponibles en la tienda

Código	Modelo	Fuerza de medición	Eje X · columna
178-533-01A	SJ-500	0,75 mN	50 mm
178-533-02A	SJ-500	4 mN	50 mm
178-637-01A	SV-2100M4	0,75 mN	100 mm · columna 350 mm
178-637-02 (este)	SV-2100M4	4 mN	100 mm · columna 350 mm
178-681-01	SV-2100S4	0,75 mN	100 mm · columna 350 mm
178-681-02	SV-2100S4	4 mN	100 mm · columna 350 mm
178-683-01	SV-2100H4	0,75 mN	100 mm · columna 550 mm
178-683-02	SV-2100H4	4 mN	100 mm · columna 550 mm
178-685-01	SV-2100W4	0,75 mN	100 mm · columna 550 mm
178-685-02	SV-2100W4	4 mN	100 mm · columna 550 mm

Artículos incluidos

Surftest SV-2100M4 178-637-02 con detector de 4 mN
Patrón de rugosidad 178-601 (Ra de cerca de 3 µm)

Preguntas frecuentes

Preguntas y Respuestas

¿La columna del 178-637-02 es motorizada?

No. En el SV-2100M4 la columna de 350 mm es manual, con ajuste fino de 1 mm por vuelta. Los SV-2100S4, H4 y W4 tienen columna motorizada.

¿Cuál es el tamaño del 178-637-02?

La unidad principal tiene 716 × 450 × 863 mm y 140 kg, con base de 600 × 450 mm. La unidad de visualización tiene 330 × 270 × 124 mm.

¿Cuál es la fuerza de medición del 178-637-02?

4 mN, con punta cónica de 90° y radio de 5 µm. El detector de reposición de esta fuerza es el 178-397-2.

¿Qué incluye el 178-637-02?

El patrón de rugosidad 178-601 (Ra de cerca de 3 µm), accesorio estándar de la serie, usado en la calibración.

¿Por qué el 178-637-02 usa guía de cerámica?

La guía de cerámica del eje X no sufre desgaste ni corrosión y mantiene la rectitud sin mantenimiento.

¿El 178-637-02 hace varios trazados seguidos?

La función de rastreo múltiple programa hasta tres trazados seguidos con un solo comando.
