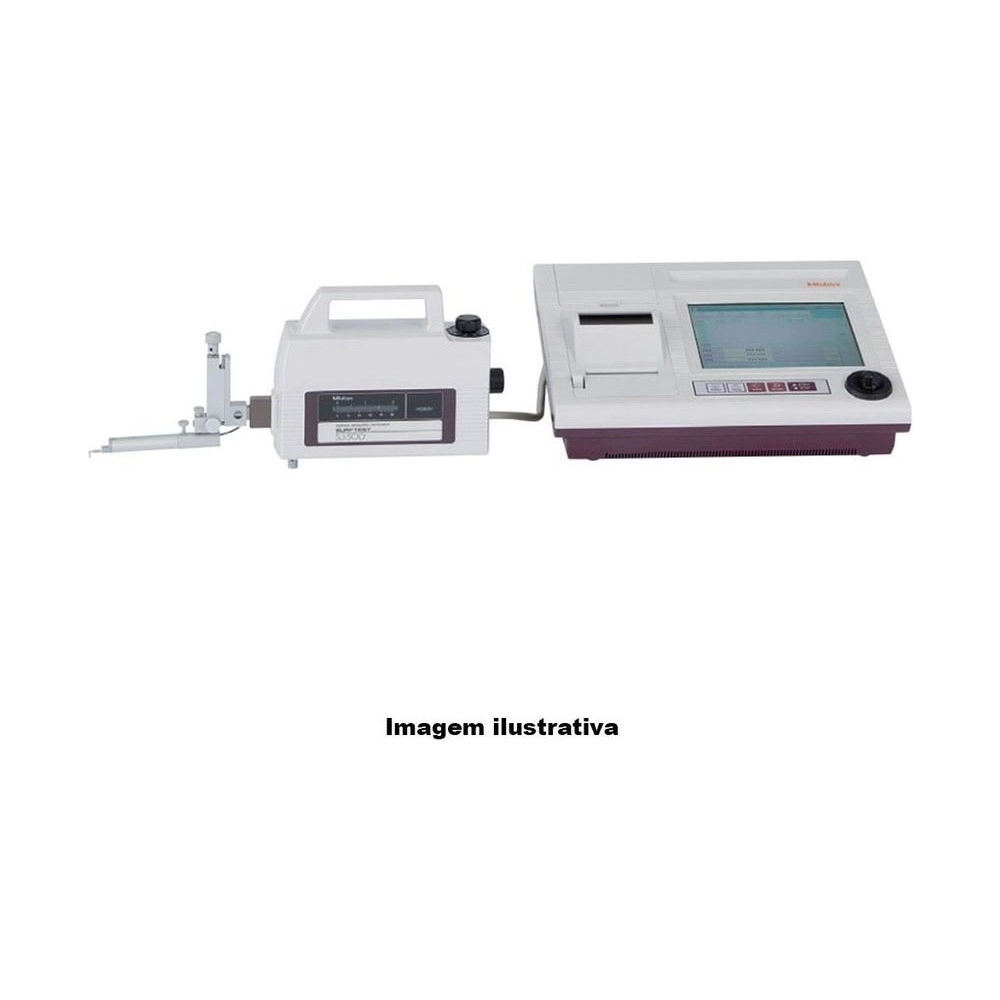

El Surftest SJ-500 Mitutoyo 178-533-02A es un rugosímetro compacto de alto rendimiento: portátil, con unidad principal de 2,7 kg, y capaz también de trabajar en banco. Mide en el eje X un recorrido de 50 mm, con rectitud de 0,2 µm/50 mm, y este código usa el detector de 4 mN.

La unidad de desplazamiento trae de serie la función DAT de nivelación digital (±1,5°), perilla de ajuste vertical y joystick que lleva el eje X hasta 20 mm/s. El detector gira 90° para medir en sentido axial, por ejemplo en cigüeñales.

La función de rastreo múltiple programa hasta tres trazados seguidos con un solo comando. La impresora térmica incorporada imprime los resultados, la evaluación y curvas como BAC y ADC. El análisis de contorno fino calcula área, círculo, ángulo, diferencia de coordenadas, paso e inclinación. El detector de inductancia diferencial tiene punta cónica de 90° y radio de 5 µm y lee en los rangos de 800, 80 y 8 µm, con resolución de hasta 0,0001 µm. El 178-533-02A incluye el patrón de rugosidad 178-601 (Ra de cerca de 3 µm).

Eje X: 50 mm · Z: 800/80/8 µm
Rectitud 0,2 µm/50 mm
Portátil, 2,7 kg · DAT ±1,5°
Detector de 4 mN · pantalla de 7,5"

Diferenciales

Aspectos destacados del producto

Lo que distingue al 178-533-02A en la serie SJ-500/SV-2100.

Unidad principal de 2,7 kg.

En el recorrido de 50 mm del eje X.

Nivelación de ±1,5°.

Punta cónica de 90° y radio de 5 µm.

Hasta 3 trazados seguidos.

Imprime resultados y curvas.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 178-533-02A.

50 mm Eje X

Rectitud de 0,2 µm/50 mm.
800/80/8 µm Eje Z (detector)

Resolución de hasta 0,0001 µm.
4 mN Fuerza

Punta cónica de 90° y radio de 5 µm.
DAT ±1,5° Nivelación

Función de serie.
Pantalla de 7,5" Procesador

Con impresora térmica.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 178-533-02A es la elección correcta.

Desafío Medir en la pieza y en el laboratorio

Un rugosímetro solo de banco no llega a la pieza.

Solución

El 178-533-02A es portátil y, con el soporte de columna opcional, también trabaja en banco.

Desafío Superficie en sentido axial

En cigüeñales, la superficie a medir queda cubierta para el trazado normal.

Solución

El detector del 178-533-02A gira 90° para medir en sentido axial.

Desafío Varios trazados en la misma pieza

Repetir el comando en cada trazado consume tiempo.

Solución

El 178-533-02A programa hasta 3 trazados seguidos.

Desafío Informe en el momento

Esperar una computadora retrasa la liberación de la pieza.

Solución

La impresora térmica del 178-533-02A imprime resultados y curvas.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: SJ-500 (4mN)
Serie: 178
Estándar: (Opcional)
Curso de medición/Eje Z1 (sensor): 800µm / 80µm / 8µm
Curso de medición/Eje X: 50mm
Rectitud: 0,2µm / 50mm
Resolución Eje X: 0,05µm
Resolución/Eje Z1 (sensor): 0,01µm (800µm), 0,001µm (80µm), 0,0001µm (8µm)
Velocidad de movimiento/Eje X: 0 a 20 mm/s o manual
Velocidad de medición: 0,02 - 5mm/s
Movimiento Vertical: 30mm
Medición de contorno: Paso (PROMEDIO, MÁX, MÍN), Círculo, Ángulo, Área, Diferencia de coordenadas, Inclinación
Gráficos: Porcentaje de material (BAC), Distribución de amplitud de altura (ADC), Gráfico de espectro de energía
Compensación de geometrías: Parábola, Hipérbola, Elipse, Círculo, Cono, Inclinación (general/arbitraria), Arco circular del palpador
Filtros: 2CR75, PC75, GAUSS, Spline
Valores de corte λs: 0,25, 0,8, 2,5, 8, 25, 80, 250µm, sem filtro
Valores de corte λc: 0,025, 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sem filtro
Valores de corte λf: 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sem filtro
Largo de muestra: 0,025, 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sem filtro
LCD: Pantalla táctil de 7,5" a color TFT con retroiluminación
Impresora incorporada: Impresora térmica de alta velocidad (Ancho del papel: 58 mm)
Ampliación/Vertical: 10X até 500,000X, Auto
Ampliación/Horizontal: 0,5X até 10,000X, Auto
Sensor/Método: Inductor diferencial
Sensor/Punta y Fuerza de medición: 0,75 mN punta cónica: ángulo de 60° y radio de 2 µm // 4 mN punta cónica: ángulo de 90° y radio de 5 µm
Alimentación: 100 - 120V AC ±10%, 50/60Hz
Consumo: 100 VA
Dimensiones/Unidad principal: 425×94 ×160mm
Dimensiones/Procesador: 330×270×124mm
Normas: JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA

Detalles técnicos

Recorrido del eje X: 50 mm
Velocidad en el eje X: 0 a 20 mm/s o manual
Nivelación: Función DAT de serie, ±1,5°
Medición axial: El detector gira 90°
Unidad principal: 425 × 94 × 160 mm, 2,7 kg
Soportes de columna (opcionales): 178-085 (granito, ajuste de 300 mm) y 178-089 (simple, 250 mm)

Funciones

Funciones del 178-533-02A

Medición

Velocidad de 0,02 a 5 mm/s; filtros Gaussiano, 2CR75, PC75 y Spline robusto; longitud de muestreo de 0,025 a 80 mm.

Análisis de rugosidad

43 parámetros conforme a ISO 1997 y JIS 2001, con perfiles primario, de rugosidad, de ondulación y de motivo.

Análisis de contorno

Área, círculo, ángulo, diferencia de coordenadas, paso e inclinación.

Estadística

Hasta 300 muestras: máximo, mínimo, media, desviación estándar, histograma y probabilidad de aceptación.

Programas

Rastreo múltiple de hasta 3 trazados y 10 configuraciones guardadas.

Salida de datos

Impresora térmica incorporada, memoria interna, tarjeta CF y USB (cable 12AAH490 opcional) con programa gratuito de planilla.

Variantes de la serie

Surftest SJ-500 y SV-2100 con procesador dedicado disponibles en la tienda

Código	Modelo	Fuerza de medición	Eje X · columna
178-533-01A	SJ-500	0,75 mN	50 mm
178-533-02A (este)	SJ-500	4 mN	50 mm
178-637-01A	SV-2100M4	0,75 mN	100 mm · columna 350 mm
178-637-02	SV-2100M4	4 mN	100 mm · columna 350 mm
178-681-01	SV-2100S4	0,75 mN	100 mm · columna 350 mm
178-681-02	SV-2100S4	4 mN	100 mm · columna 350 mm
178-683-01	SV-2100H4	0,75 mN	100 mm · columna 550 mm
178-683-02	SV-2100H4	4 mN	100 mm · columna 550 mm
178-685-01	SV-2100W4	0,75 mN	100 mm · columna 550 mm
178-685-02	SV-2100W4	4 mN	100 mm · columna 550 mm

Artículos incluidos

Surftest SJ-500 178-533-02A con detector de 4 mN
Patrón de rugosidad 178-601 (Ra de cerca de 3 µm)

Preguntas frecuentes

Preguntas y Respuestas

¿El 178-533-02A es portátil?

Sí. La unidad principal pesa 2,7 kg y mide 425 × 94 × 160 mm. Con el soporte de columna opcional (178-085 o 178-089), también trabaja en banco.

¿Cómo ayuda el 178-533-02A en la nivelación?

Con la función DAT de serie: la pantalla muestra el valor de ajuste, y la nivelación de ±1,5° se hace con la perilla de la unidad de desplazamiento.

¿Cuál es la fuerza de medición del 178-533-02A?

4 mN, con punta cónica de 90° y radio de 5 µm. El detector de reposición de esta fuerza es el 178-397-2.

¿Qué incluye el 178-533-02A?

El patrón de rugosidad 178-601 (Ra de cerca de 3 µm), accesorio estándar de la serie, usado en la calibración.

¿El 178-533-02A mide contorno, además de rugosidad?

El análisis de contorno fino calcula área, círculo, ángulo, diferencia de coordenadas, paso e inclinación.

¿El 178-533-02A hace varios trazados seguidos?

La función de rastreo múltiple programa hasta tres trazados seguidos con un solo comando.
