Rugosímetro de Laboratorio SV-2100W4 con procesador dedicado - 178-685-02

Rugosímetro de Laboratorio SV-2100W4 con procesador dedicado - 178-685-02 - Mitutoyo

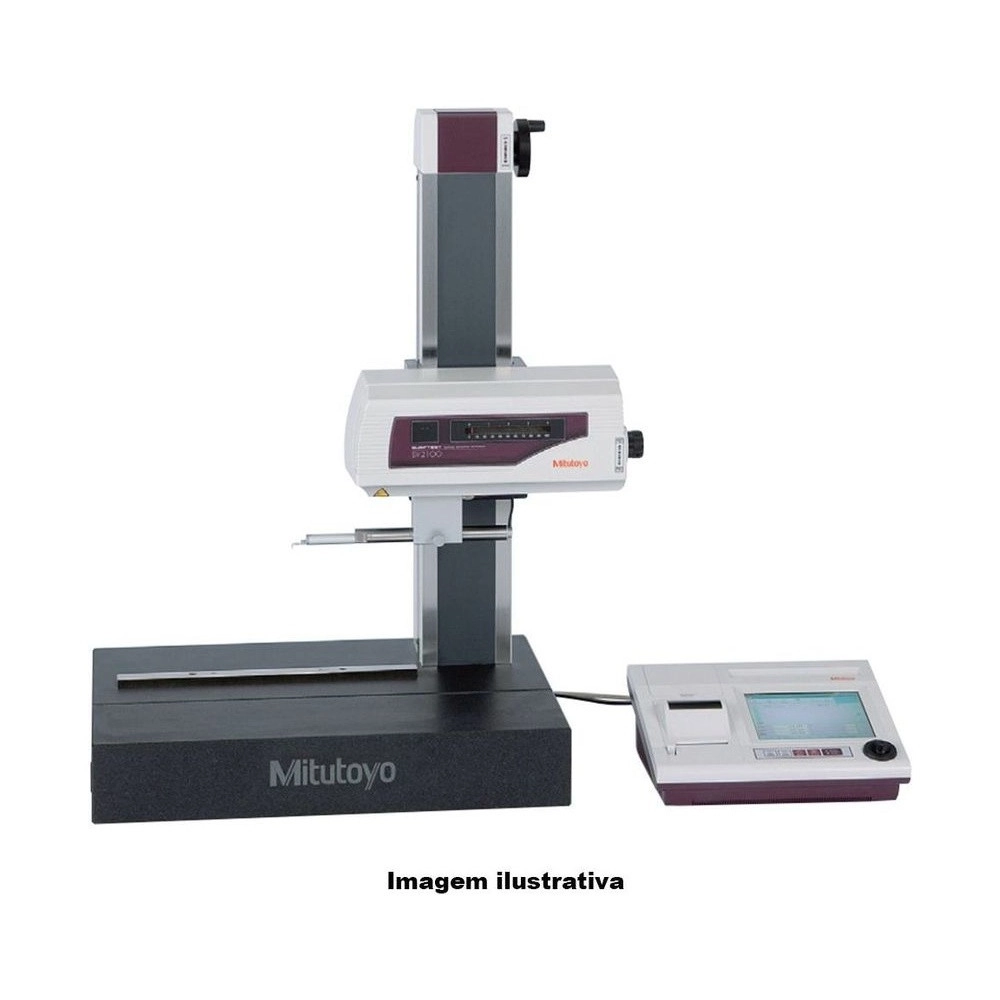

Name: Rugosímetro de Laboratorio SV-2100W4 con procesador dedicado - 178-685-02
Brand: Mitutoyo
SKU: 178-685-02

SKU: 178-685-02

Cantidad

Sobre el producto

Con la mayor base de la serie, de 1000 × 450 mm, y columna motorizada de 550 mm, el Surftest SV-2100W4 Mitutoyo 178-685-02 trae el detector de 4 mN. En el eje X, mide 100 mm con rectitud de 0,15 µm/100 mm.

Es la mayor unidad de la serie: 1166 × 450 × 1176 mm y 220 kg. Mantiene la columna motorizada hasta 20 mm/s, el ajuste fino del eje Z, la medición en serie con retracción del palpador, la nivelación automática con mesa opcional y el botón de paro de emergencia.

Por la interfaz USB, los datos van a planilla; Mitutoyo ofrece un programa gratuito que arma el registro de inspección (cable USB 12AAH490 opcional). Hasta 10 configuraciones de medición quedan guardadas y vuelven con un toque. Los gráficos de análisis incluyen la curva BAC, la ADC y el espectro de potencia. El detector de inductancia diferencial tiene punta cónica de 90° y radio de 5 µm y lee en los rangos de 800, 80 y 8 µm, con resolución de hasta 0,0001 µm. El 178-685-02 incluye el patrón de rugosidad 178-601 (Ra de cerca de 3 µm).

Eje X: 100 mm · Z: 800/80/8 µm
Rectitud 0,15 µm/100 mm
Columna motorizada de 550 mm
Detector de 4 mN · pantalla de 7,5"

Diferenciales

Aspectos destacados del producto

Lo que distingue al 178-685-02 en la serie SJ-500/SV-2100.

La mayor de la serie.

Motorizada, hasta 20 mm/s.

1166 × 450 × 1176 mm.

Punta cónica de 90° y radio de 5 µm.

Datos a planilla.

Guardadas y llamadas con un toque.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 178-685-02.

100 mm Eje X

Rectitud de 0,15 µm/100 mm.
800/80/8 µm Eje Z (detector)

Resolución de hasta 0,0001 µm.
4 mN Fuerza

Punta cónica de 90° y radio de 5 µm.
550 mm Columna

Motorizada, hasta 20 mm/s.
Pantalla de 7,5" Procesador

Con impresora térmica.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 178-685-02 es la elección correcta.

Desafío Pieza demasiado ancha para la base común

Una base de 600 mm no acomoda piezas largas.

Solución

El 178-685-02 tiene base de 1000 × 450 mm.

Desafío Pieza grande y alta a la vez

Algunas piezas piden ancho y altura de trabajo.

Solución

El 178-685-02 une la base de 1000 mm a la columna motorizada de 550 mm.

Desafío Llevar los datos a la computadora

Digitar resultados en planilla abre espacio a errores.

Solución

Por USB, el 178-685-02 envía los datos a planilla (cable 12AAH490 opcional).

Desafío Repetir la misma inspección

Reconfigurar la medición en cada turno genera diferencias.

Solución

El 178-685-02 guarda hasta 10 configuraciones de medición.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: SV-2100W4
Serie: 178
Estándar: Base manual
Curso de medición/Eje Z1 (sensor): 800µm / 80µm / 8µm
Curso de medición/Eje X: 100 mm
Rectitud: 0,15µm / 100mm
Resolución Eje X: 0,05µm
Resolución/Eje Z1 (sensor): 0,01µm (800µm), 0,001µm (80µm), 0,0001µm (8µm)
Resolución/Eje Z2 (columna): 1µm
Velocidad de movimiento/Eje X: 0 até 40mm/s ou manual
Velocidad de movimiento/Eje Z2 (columna): 0 hasta 20 mm/s o manual
Velocidad de medición: 0,02 - 5mm/s
Movimiento Vertical: 550mm
Medición de contorno: Paso (PROMEDIO, MÁX, MÍN), Círculo, Ángulo, Área, Diferencia de coordenadas, Inclinación
Gráficos: Porcentaje de material (BAC), Distribución de amplitud de altura (ADC), Gráfico de espectro de energía
Compensación de geometrías: Parábola, Hipérbola, Elipse, Círculo, Cono, Inclinación (general/arbitraria), Arco circular del palpador
Filtros: 2CR75, PC75, GAUSS, Spline
Valores de corte λs: 0,25, 0,8, 2,5, 8, 25, 80, 250µm, sem filtro
Valores de corte λc: 0,025, 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sem filtro
Valores de corte λf: 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sem filtro
Largo de muestra: 0,025, 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sem filtro
LCD: Pantalla táctil de 7,5" a color TFT con retroiluminación
Impresora incorporada: Impresora térmica de alta velocidad (Ancho del papel: 58 mm)
Ampliación/Vertical: 10X até 500,000X, Auto
Ampliación/Horizontal: 0,5X até 10,000X, Auto
Sensor/Método: Inductor diferencial
Sensor/Punta y Fuerza de medición: 0,75 mN punta cónica: ángulo de 60° y radio de 2 µm // 4 mN punta cónica: ángulo de 90° y radio de 5 µm
Alimentación: 100 - 120V AC ±10%, 50/60Hz
Consumo: 140 VA
Dimensiones/Unidad principal: 1166×450×1176mm
Dimensiones/Procesador: 330×270×124mm
Dimensiones/Unidad motorizada: 372×245×71,8mm
Normas: JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA

Detalles técnicos

Recorrido del eje X: 100 mm
Velocidad en el eje X: 0 a 40 mm/s o manual
Columna (eje Z2): 550 mm, motorizada, 0 a 20 mm/s o manual
Base: 1000 × 450 mm
Unidad principal: 1166 × 450 × 1176 mm, 220 kg
Unidad de visualización: 330 × 270 × 124 mm, 4 kg
Unidad electrónica: 372 × 245 × 71,8 mm, 3 kg
Seguridad: Botón de paro de emergencia

Funciones

Funciones del 178-685-02

Medición

Velocidad de 0,02 a 5 mm/s; filtros Gaussiano, 2CR75, PC75 y Spline robusto; longitud de muestreo de 0,025 a 80 mm.

Análisis de rugosidad

43 parámetros conforme a ISO 1997 y JIS 2001, con perfiles primario, de rugosidad, de ondulación y de motivo.

Análisis de contorno

Área, círculo, ángulo, diferencia de coordenadas, paso e inclinación.

Estadística

Hasta 300 muestras: máximo, mínimo, media, desviación estándar, histograma y probabilidad de aceptación.

Programas

Rastreo múltiple de hasta 3 trazados y 10 configuraciones guardadas.

Salida de datos

Impresora térmica incorporada, memoria interna, tarjeta CF y USB (cable 12AAH490 opcional) con programa gratuito de planilla.

Variantes de la serie

Surftest SJ-500 y SV-2100 con procesador dedicado disponibles en la tienda

Código	Modelo	Fuerza de medición	Eje X · columna
178-533-01A	SJ-500	0,75 mN	50 mm
178-533-02A	SJ-500	4 mN	50 mm
178-637-01A	SV-2100M4	0,75 mN	100 mm · columna 350 mm
178-637-02	SV-2100M4	4 mN	100 mm · columna 350 mm
178-681-01	SV-2100S4	0,75 mN	100 mm · columna 350 mm
178-681-02	SV-2100S4	4 mN	100 mm · columna 350 mm
178-683-01	SV-2100H4	0,75 mN	100 mm · columna 550 mm
178-683-02	SV-2100H4	4 mN	100 mm · columna 550 mm
178-685-01	SV-2100W4	0,75 mN	100 mm · columna 550 mm
178-685-02 (este)	SV-2100W4	4 mN	100 mm · columna 550 mm

Artículos incluidos

Surftest SV-2100W4 178-685-02 con detector de 4 mN
Patrón de rugosidad 178-601 (Ra de cerca de 3 µm)

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el tamaño de la base del 178-685-02?

1000 × 450 mm, la mayor de la serie SV-2100. La unidad principal mide 1166 × 450 × 1176 mm y pesa 220 kg.

¿Qué cambia del 178-685-02 al SV-2100H4?

La base: 1000 × 450 mm en el W4 y 600 × 450 mm en el H4. Los dos tienen columna motorizada de 550 mm.

¿Cuál es la fuerza de medición del 178-685-02?

4 mN, con punta cónica de 90° y radio de 5 µm. El detector de reposición de esta fuerza es el 178-397-2.

¿Qué incluye el 178-685-02?

El patrón de rugosidad 178-601 (Ra de cerca de 3 µm), accesorio estándar de la serie, usado en la calibración.

¿Qué gráficos de análisis muestra el 178-685-02?

Los gráficos de análisis incluyen la curva BAC, la ADC y el espectro de potencia.

¿Cómo pasar los datos del 178-685-02 a la computadora?

Por la interfaz USB, los datos van a planilla; Mitutoyo ofrece un programa gratuito que arma el registro de inspección (cable USB 12AAH490 opcional).
