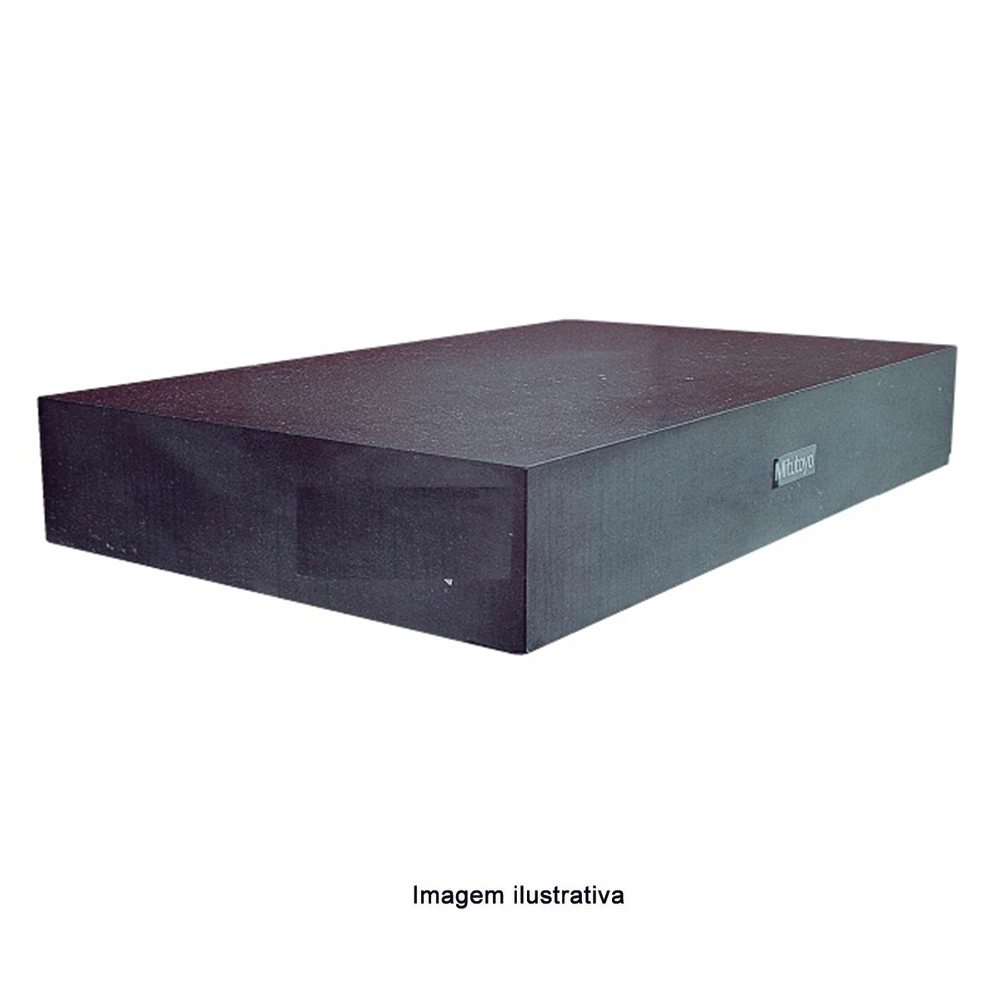

Placa de Granito 600 x 450 x 100 mm - 517-314MSZ - Mitutoyo

SKU: 517-314MSZ

Garantía
Producto original Mitutoyo
Accesorios incluidos
Certificado de inspección
Compra Segura
100% protegida
Sobre el producto

Superficie de referencia de la serie 517 de 600 × 450 × 100 mm, fabricada en la Clase 0 de DIN 876 y ABNT (4 × (1 + L/1000) µm).

Con 600 × 450 × 100 mm y 80 kg, es la mayor de las placas de 100 mm de espesor de la serie.

Frente al hierro fundido, el granito es dos veces más duro y no es magnético; un golpe causa un desprendimiento, sin perjudicar la planitud. El certificado de inspección acompaña a la placa.

Resumen técnico
  • 600 × 450 × 100 mm · serie 517
  • Planitud Clase 0 · DIN 876 y ABNT
  • Masa de 80 kg · soporte 56AAN118
  • Granito natural · no magnética

Aspectos destacados del producto

Lo que distingue a la 517-314MSZ entre las placas de granito de la tienda.

600 × 450 mm

La mayor de las placas de 100 mm de espesor.

80 kg

Según el Compacto 2025.

2× más dura

Dos veces más dura que el hierro fundido.

Baja expansión térmica

Granito natural.

Sin rebabas

No daña piezas ni instrumentos.

Certificado de inspección

Suministrado como estándar.

Características principales

Lo que significa en la práctica cada dato del 517-314MSZ.

  • 600 × 450 × 100 mm Dimensiones

    Cara de trabajo de 0,27 m², la mayor de las placas de 100 mm de espesor; a partir de la 517-303MSZ, el espesor pasa a 130 mm (pág. E-41).

  • Clase 0 Planitud

    Clase 0, con tolerancia de 4 × (1 + L/1000) µm según DIN 876 y ABNT. Un golpe en el granito astilla, no levanta rebaba como en el hierro fundido, y la planitud queda preservada (dibujo de la pág. E-41).

  • 80 kg Masa

    El doble de la 517-311, según el Compacto 2025. Con el soporte 56AAN118, de 550 × 420 × 850 mm, la cara queda a cerca de 950 mm del piso (pág. 39).

  • Granito natural Material

    Granito natural, sin rebabas ni salientes por la estructura de granos finos y la dureza: la superficie no daña las piezas ni los instrumentos (pág. E-41).

  • 20 ± 1 °C Ambiente

    Humedad de 58 ± 2 %. El catálogo recuerda que la diferencia de temperatura entre la cara de trabajo y la inferior genera error de planitud (pág. E-41).

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la 517-314MSZ es la elección correcta.

Desafío Más área sin aumentar el espesor

Las placas mayores de la serie pasan a 130 mm o más.

Solución

La 517-314MSZ tiene 600 × 450 mm con 100 mm de espesor.

Desafío Soporte propio

La placa debe quedar apoyada en los mismos puntos en que fue lapeada.

Solución

El soporte indicado para la 517-314MSZ es el 56AAN118.

Desafío Mesa de hierro fundido

El catálogo compara el granito con el hierro fundido y señala las ventajas del granito.

Solución

El granito de la 517-314MSZ no es magnético y es dos veces más duro que el hierro fundido.

Desafío Golpe en la superficie

En el hierro fundido, un golpe deforma la mesa.

Solución

En el granito de la 517-314MSZ, el golpe causa un desprendimiento, sin perjudicar la planitud.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 517
  • Modelo: En Granito
  • Dimensiones: 600 X 450 X 100
  • Planitud de las Caras: 4 × (1 + L/1000) µm
  • Normas de referencia: DIN 876 Clase 0 / ABNT Clase 0
  • Peso: 80 kg

Detalles técnicos

Línea
Placa de granito
Superficie
Granito natural, libre de rebabas y protuberancias
Soporte indicado (Compacto 2025)
56AAN118
Otros grados
Bajo pedido

Funciones

Cómo usar la 517-314MSZ
Superficie de referencia

Referencia plana en mediciones de altura y perpendicularidad y en el trazado.

Ambiente estable

20 ± 1 °C y 58 ± 2 % de humedad, lejos del sol directo y de fuentes de calor o frío.

Apoyo correcto

La 517-314MSZ queda apoyada donde fue lapeada.

Variantes de la serie

Placas de granito de la serie 517 disponibles en la tienda

Código Dimensiones (L × A × H) Masa Soporte (Compacto 2025)
517-301MSZ 300 × 300 × 100 mm 27 kg 56AAN116
517-311 450 × 300 × 100 mm 40 kg 56AAN117
517-314MSZ (este) 600 × 450 × 100 mm 80 kg 56AAN118
517-303MSZ 600 × 600 × 130 mm 140 kg 56AAN119
517-305MSZ 750 × 500 × 130 mm 146 kg 56AAN120
517-307MSZ 1000 × 750 × 150 mm 337 kg 56AAN121
517-309MSZ 1000 × 1000 × 150 mm 450 kg 56AAN122
517-313 1500 × 1000 × 200 mm 900 kg 56AAN123
517-310 2000 × 1000 × 250 mm 1.500 kg 56AAN124
517-316 2000 × 1500 × 300 mm 2.700 kg 56AAN125

Artículos incluidos

  • Placa de Granito 517-314MSZ
  • Certificado de inspección

Video

Preguntas y Respuestas

¿Qué tolerancia de planitud tiene la 517-314MSZ?

Según el catálogo Mitutoyo 2019, 4 × (1 + L/1000) µm, que corresponde a la Clase 0 de DIN 876 y ABNT. Hay otros grados de exactitud bajo pedido.

¿Cuáles son las dimensiones y el peso de la 517-314MSZ?

600 × 450 × 100 mm de largo, ancho y alto, con masa de 80 kg. Las medidas son referencia dimensional y pueden variar sin perjudicar las características del producto.

¿Qué soporte sirve para la 517-314MSZ?

El Compacto Mitutoyo 2025 indica el soporte 56AAN118, que también está en la tienda.

¿La 517-314MSZ es magnética?

No. Es una de las ventajas del granito sobre el hierro fundido, junto con la dureza dos veces mayor y la baja expansión térmica.

¿Dónde colocar la 517-314MSZ?

En un ambiente estable: 20 ± 1 °C, humedad de 58 ± 2 %, sin sol directo ni aire acondicionado o calefactor cerca.

¿Cómo apoyar la 517-314MSZ?

En los mismos puntos en que la placa fue lapeada. El error de planitud también aparece cuando la cara de trabajo y la inferior quedan a temperaturas distintas.
