Calibre de Altura Digital Serie 515 - 515-374

Calibre de Altura Digital Serie 515 - 515-374 - Mitutoyo

Name: Calibre de Altura Digital Serie 515 - 515-374
Brand: Mitutoyo
SKU: 515-374

SKU: 515-374

Cantidad

Sobre el producto

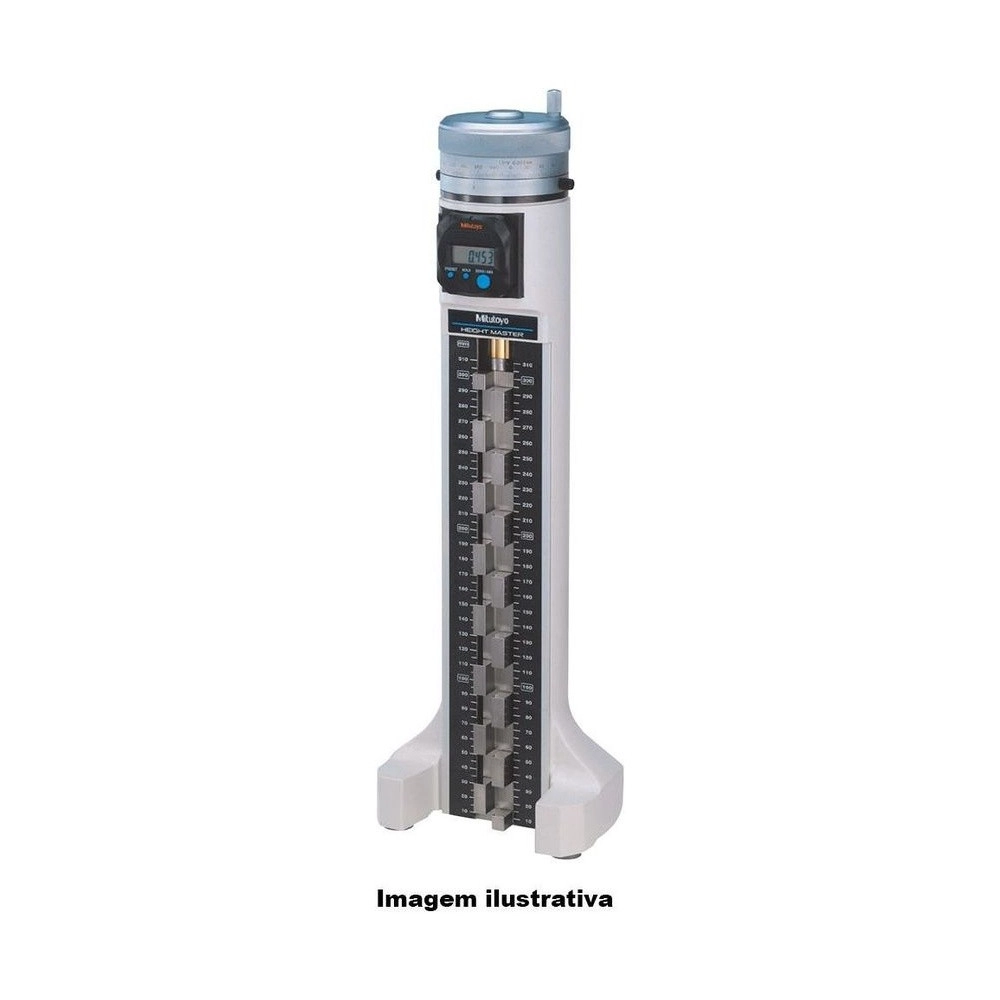

El Patrón de Altura Digital Mitutoyo 515-374 cubre casi la misma franja del Height Master 515-322, de 10 a 310 mm, pero cambia la lectura mecánica por una pantalla digital de 0,001 mm con salida de datos.

Es el más liviano de la serie, con 9,5 kg frente a 23 kg del 515-322, y tiene una sola franja de exactitud: ±1,5 µm entre bloques y 2,0 µm de paralelismo en toda la capacidad.

El error de avance es de ±2,0 µm. Las dos pilas SR44 vienen incluidas y duran cerca de 1,8 años; la lectura va a CEP por el cable 959149 o 959150.

Capacidad hasta 310 mm · pantalla de 0,001 mm
Exactitud entre bloques de ±1,5 µm · en lo alto
Error de avance de ±2,0 µm · retorno 2,0 µm
Salida de datos para CEP · 2 pilas SR44

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-374 entre los patrones de altura de la serie 515.

El más liviano de los patrones de altura de la tienda.

De 10 a 310 mm, en versión digital.

±1,5 µm entre bloques en toda la capacidad.

Seis dígitos, sin sumar escala y tambor.

Cable 959149 (1 m) o 959150 (2 m).

Dos SR44, cerca de 1,8 años de uso.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-374.

10 < H ≤ 310 mm Capacidad

Altura H de este modelo.
±1,5 µm Exactitud entre bloques

Hasta 310 mm.
2,0 µm Paralelismo

En toda la capacidad.
±2,0 µm Error de avance

Y error de retorno de 2,0 µm.
9,5 kg Masa

Según el catálogo 2025.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-374 es la elección correcta.

Desafío Patrón pesado para llevar al trazador

Con 23 kg, el Height Master mecánico es difícil de mover entre bancos.

Solución

El 515-374 cubre casi la misma franja, hasta 310 mm, con 9,5 kg.

Desafío Sumar tres lecturas

En el patrón mecánico, la altura sale de la suma de escala, contador y tambor.

Solución

El 515-374 muestra la altura directo en la pantalla, en 0,001 mm.

Desafío Registrar la calibración en el sistema

Transcribir valores retrasa el informe y abre espacio al error.

Solución

La salida de datos del 515-374 lleva la lectura a CEP.

Desafío Poner a cero un comparador interno

El comparador de diámetro interno necesita una referencia de medida.

Solución

Con el kit auxiliar 515-111, el 515-374 pone a cero comparadores internos de 18 a 150 mm.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Modelo: Digital
Capacidad (H): 10 < H ≤ 310mm
Graduación: 0,001mm
Espaciado de los Bloques: 20mm (alternados)
Curso del micrómetro: 20mm
Avance del micrómetro: 0,5mm/vuelta
Exactitud del espacio entre los bloques/0 < H ≤ 310mm: ±1,5µm
Paralelismo de los bloques/0 < H ≤ 310mm: 2,0µm
Error de avance: ±2,0µm
Error de regreso: 2,0µm

Detalles técnicos

Resolución (pantalla digital): 0,001 mm
Paso de los bloques: 20 mm, alternados
Carrera del micrómetro: 20 mm
Exactitud entre bloques, 0 < H ≤ 310 mm: ±1,5 µm
Paralelismo de los bloques, 0 < H ≤ 310 mm: 2,0 µm
Error de retorno: 2,0 µm
Masa: 9,5 kg
Pantalla: 6 dígitos
Alimentación: 2 pilas SR44 (938882); duración aproximada de 1,8 años en uso normal
Salida de datos: Sí, con cable 959149 (1 m) o 959150 (2 m)
Referencia de las medidas: Exactitud y paralelismo relativos a la superficie de referencia de la unidad, sin incluir el error de retorno

Funciones

Cómo trabaja el 515-374

Cero y preset

Pone la pantalla a cero o define el origen en un valor conocido.

ABS/INC

Alterna entre lectura absoluta e incremental.

Hold

Congela la lectura en la pantalla.

Salida de datos

Envía la lectura a CEP y sistemas de medición, con el cable 959149 o 959150.

Apagado automático

Y alarma de batería baja y de error de conteo.

Transmisión de datos

El 515-374 tiene salida de datos Digimatic con conector tipo C, según el catálogo. La lectura llega a la computadora por cable USB directo, por interfaz con cable de conexión o de forma inalámbrica, con el U-WAVE-T y el cable tipo C.

USB Input Tool Direct (2 m): 06AFM380C, conectado directo al puerto USB de la computadora
Cable de conexión (1 m / 2 m): 959149 / 959150, para quien ya usa interfaz o colector Digimatic
Interfaz USB IT-020U: 264-020, con el cable 959149 o 959150
Transmisor inalámbrico U-WAVE-T: 02AZD730H (con LED) o 02AZD880H (con alarma sonora)
Cable para U-WAVE-T (160 mm / con entrada de pedal): 02AZD790C / 02AZE140C
Receptor U-WAVE-R: 02AZD810E, conectado a la computadora

Variantes de la serie

Patrones de altura de la serie 515 disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-322	5 < H ≤ 310 mm	Height Master	±1,5 µm
515-374 (este)	10 < H ≤ 310 mm	Digital	±1,5 µm
515-376	10 < H ≤ 460 mm	Digital	±1,5 µm
515-378	10 < H ≤ 610 mm	Digital	±1,5 µm
515-520	5 < H ≤ 610 mm	Universal	±1,5 µm
515-523	5 < H ≤ 1010 mm	Universal	±1,5 µm

Artículos incluidos

Patrón de Altura Digital 515-374
2 pilas SR44 (938882)
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 515-374 y el 515-322?

La franja es prácticamente la misma, hasta 310 mm. El 515-374 es digital, con salida de datos y 9,5 kg; el 515-322 es mecánico, con 23 kg y exactitud entre bloques también de ±1,5 µm.

¿Cuál es la exactitud del 515-374?

±1,5 µm entre bloques y 2,0 µm de paralelismo en toda la capacidad, con error de avance de ±2,0 µm y de retorno de 2,0 µm.

¿Cómo envía datos el 515-374?

Por la salida de datos, con el cable 959149 (1 m) o 959150 (2 m), a CEP y sistemas de medición.

¿Qué pila usa el 515-374?

Dos SR44 (938882), incluidas; duran cerca de 1,8 años en uso normal.

¿El 515-374 tiene función hold?

Sí, además de cero, preset, ABS/INC y apagado automático, según el catálogo PT 2019.
