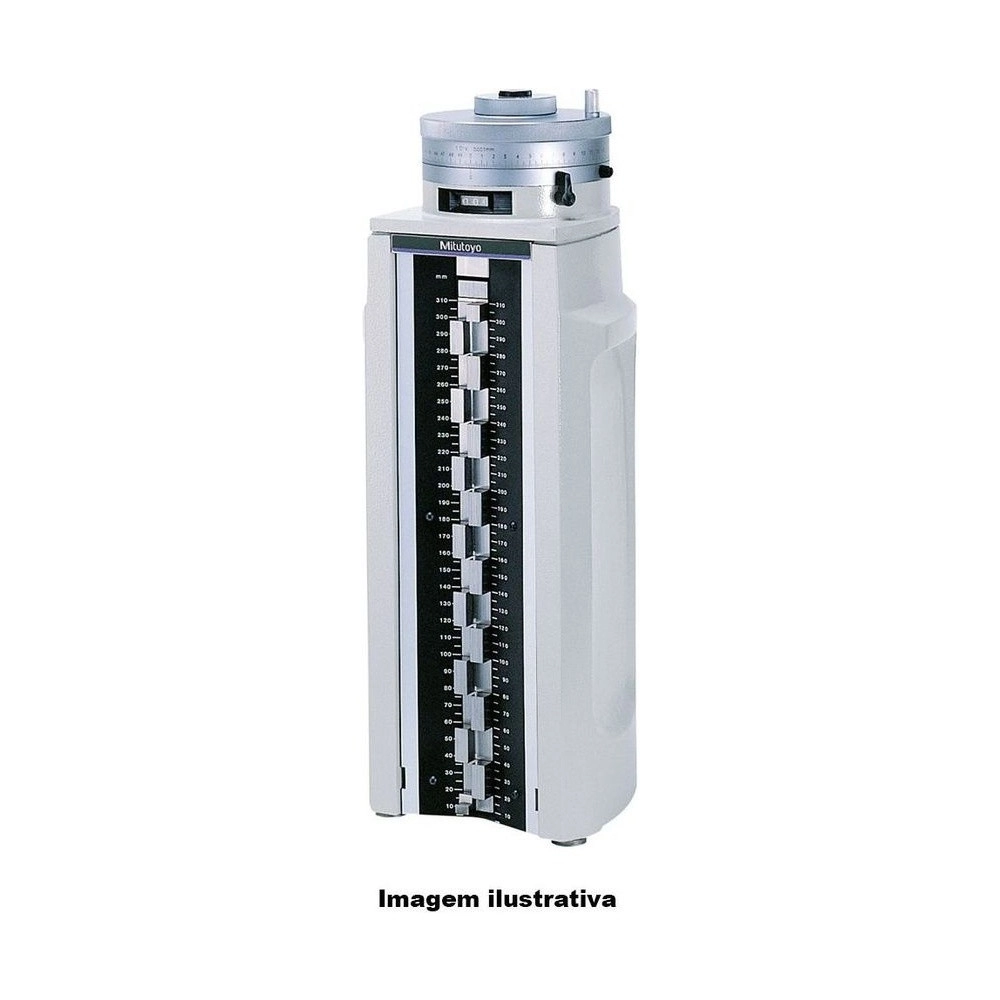

El Patrón de Altura Height Master Mitutoyo 515-322, de la serie 515, es el patrón para calibrar y ajustar trazadores de altura. El catálogo recuerda que el nombre "Height Master" se volvió término de referencia en la estandarización de alturas.

La columna tiene bloques de 20 mm alternados, con dos caras de medición al mismo nivel, una hacia arriba y otra hacia abajo, y un micrómetro de 20 mm de carrera. La capacidad va de 5 a 310 mm, con graduación de 0,001 mm en la escala analógica.

La exactitud entre bloques es de ±1,5 µm, el paralelismo de 1,0 µm y el error de avance de ±1,0 µm. Pesa 23 kg y viene en caja de madera, con certificado de inspección.

Capacidad de 5 a 310 mm · graduación 0,001 mm
Exactitud entre bloques de ±1,5 µm · paralelismo 1,0 µm
Error de avance de ±1,0 µm · retorno 1,0 µm
Bloques de 20 mm alternados · 23 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-322 entre los patrones de altura de la serie 515.

El nombre Height Master se volvió término del sector.

Cara hacia arriba y cara hacia abajo al mismo nivel.

Entre bloques, hasta 310 mm.

El menor de la serie 515 en la tienda.

Escala, contador y tambor, sin pila.

Accesorio estándar, con certificado.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-322.

5 a 310 mm Capacidad

Altura H cubierta por la columna.
±1,5 µm Exactitud entre bloques

Relativa a la superficie de referencia de la unidad.
1,0 µm Paralelismo

De los bloques.
±1,0 µm Error de avance

Y error de retorno de 1,0 µm.
23 kg Masa

Viene en caja de madera.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-322 es la elección correcta.

Desafío Trazador de altura sin referencia

Sin un patrón, el error del trazador solo aparece en la pieza medida.

Solución

El 515-322 está hecho para calibrar y ajustar trazadores de altura hasta 310 mm.

Desafío Ajustar la punta hacia arriba y hacia abajo

Con una sola cara, hay que volver a montar para medir en el otro sentido.

Solución

Los bloques alternados tienen una cara hacia arriba y otra hacia abajo al mismo nivel.

Desafío Poner a cero un comparador interno

El comparador de diámetro interno necesita una referencia de medida.

Solución

Con el kit auxiliar 515-112, el 515-322 sirve para poner a cero comparadores internos y micrómetros internos tubulares de 18 a 150 mm.

Desafío Lectura sin electrónica

Un instrumento con pila puede detenerse en plena calibración.

Solución

El 515-322 lee por la escala, el contador y el tambor.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Modelo: Maestro de altura
Capacidad (H): 5 < H ≤ 310mm
Graduación: 0,001mm
Espaciado de los Bloques: 20mm (alternados)
Curso del micrómetro: 20mm
Avance del micrómetro: 0,5mm/vuelta
Exactitud del Espaciado de los bloques: ±1,5µm
Paralelismo de los bloques: 1,0µm
Error de avance: ±1,0µm
Error de regreso: 1,0µm

Detalles técnicos

Graduación (escala analógica): 0,001 mm
Paso de los bloques: 20 mm, alternados
Carrera del micrómetro: 20 mm
Exactitud entre bloques, H ≤ 310 mm: ±1,5 µm
Paralelismo de los bloques, H ≤ 310 mm: 1,0 µm
Error de retorno: 1,0 µm
Masa: 23 kg
Referencia de las medidas: Exactitud y paralelismo relativos a la superficie de referencia de la unidad

Funciones

Cómo trabaja el 515-322

Lectura en tres partes

La altura sale de la escala, del contador y del tambor: por ejemplo, 280 + 5,67 + 0,000 = 285,670 mm.

Micrómetro de 20 mm

Desplaza la columna de bloques 20 mm, a 0,5 mm por vuelta.

Bloques alternados

Dos caras de medición al mismo nivel, una hacia arriba y otra hacia abajo.

Variantes de la serie

Patrones de altura de la serie 515 disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-322 (este)	5 < H ≤ 310 mm	Height Master	±1,5 µm
515-374	10 < H ≤ 310 mm	Digital	±1,5 µm
515-376	10 < H ≤ 460 mm	Digital	±1,5 µm
515-378	10 < H ≤ 610 mm	Digital	±1,5 µm
515-520	5 < H ≤ 610 mm	Universal	±1,5 µm
515-523	5 < H ≤ 1010 mm	Universal	±1,5 µm

Artículos incluidos

Patrón de Altura Height Master 515-322
Caja de madera
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 515-322?

Para calibrar y ajustar trazadores de altura, con capacidad de 5 a 310 mm.

¿Cuál es la exactitud del 515-322?

Exactitud entre bloques de ±1,5 µm, paralelismo de 1,0 µm, error de avance de ±1,0 µm y error de retorno de 1,0 µm, relativos a la superficie de referencia de la unidad.

¿Cómo se lee la altura en el 515-322?

Se suman la escala, el contador y el tambor. En el ejemplo del catálogo: 280 mm + 5,67 mm + 0,000 mm = 285,670 mm.

¿El 515-322 sirve para comparadores de diámetro interno?

Sí, con el kit de bloques auxiliares 515-112, para comparadores internos con reloj y micrómetros internos tubulares de 18 a 150 mm.

¿Qué viene con el 515-322?

Caja de madera, como accesorio estándar, y certificado de inspección.
